11-256

VTEC

DTC Troubleshooting (cont’d)

25. Monitor the OBD STATUS for DTC P2647 in the

DTCs MENU with the HDS.

If the PCM was updated, troubleshooting is

complete. If the PCM was substituted, replace the
original PCM (see page 11-205). If any other
Temporary DTCs or DTCs were indicated in step 24,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the rocker arm oil
pressure switch (VTEC oil pressure switch) and the
PCM. If the PCM was updated, substitute a known-
good PCM (see page 11-8), then recheck. If the PCM
was substituted, go to step 1. If the screen indicates
NOT COMPLETED, keep idling until a result comes
on.

Does the scr een indicate PASSED?

−

０１

０２

ＳＪＣ８Ａ００Ｋ７７１０００９２６４８ＦＡＡＴ３０

−

−

−

−

−

−

−

−

DTC P2648:

YES

NO

YES

NO

YES

NO

YES

NO

11-257

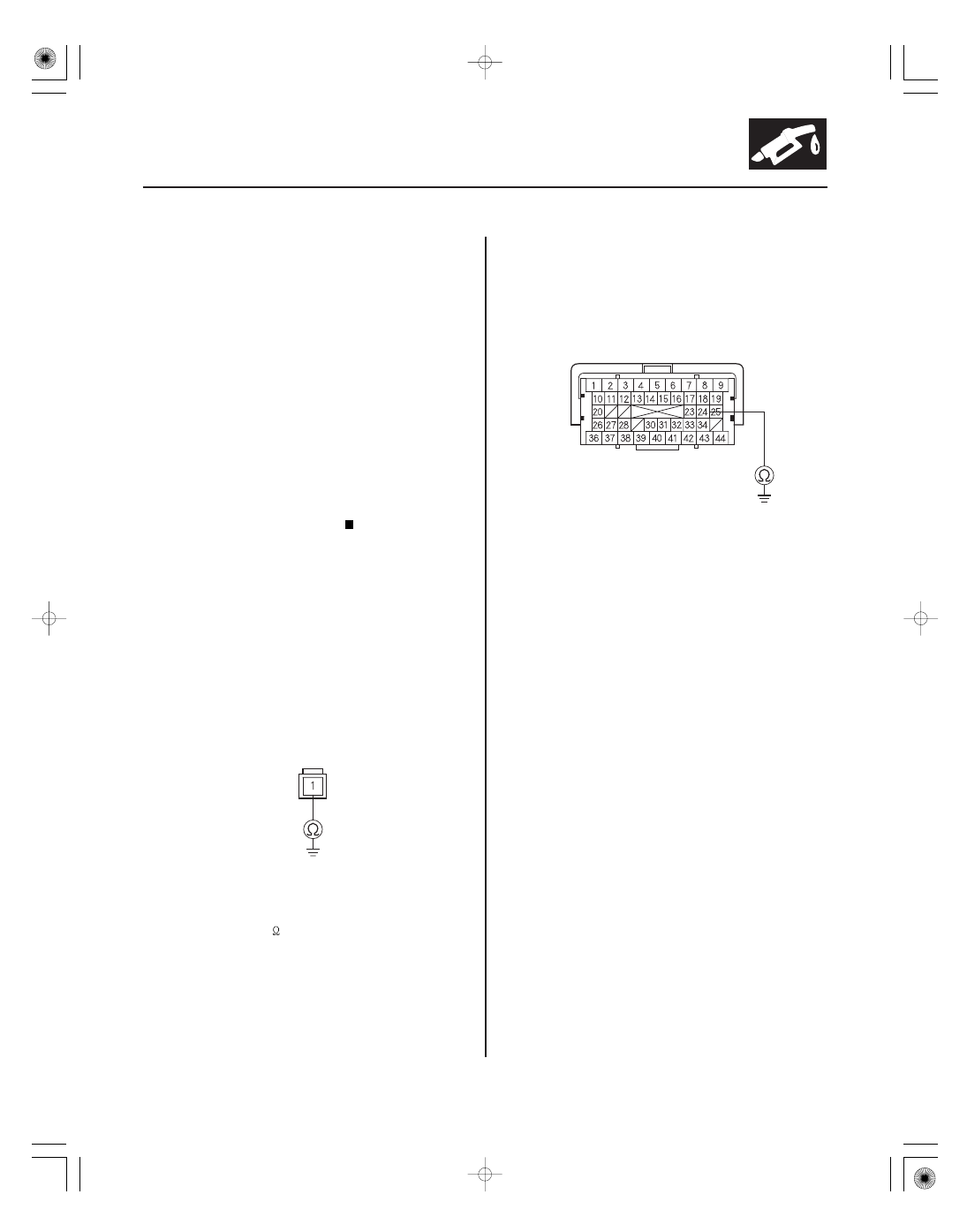

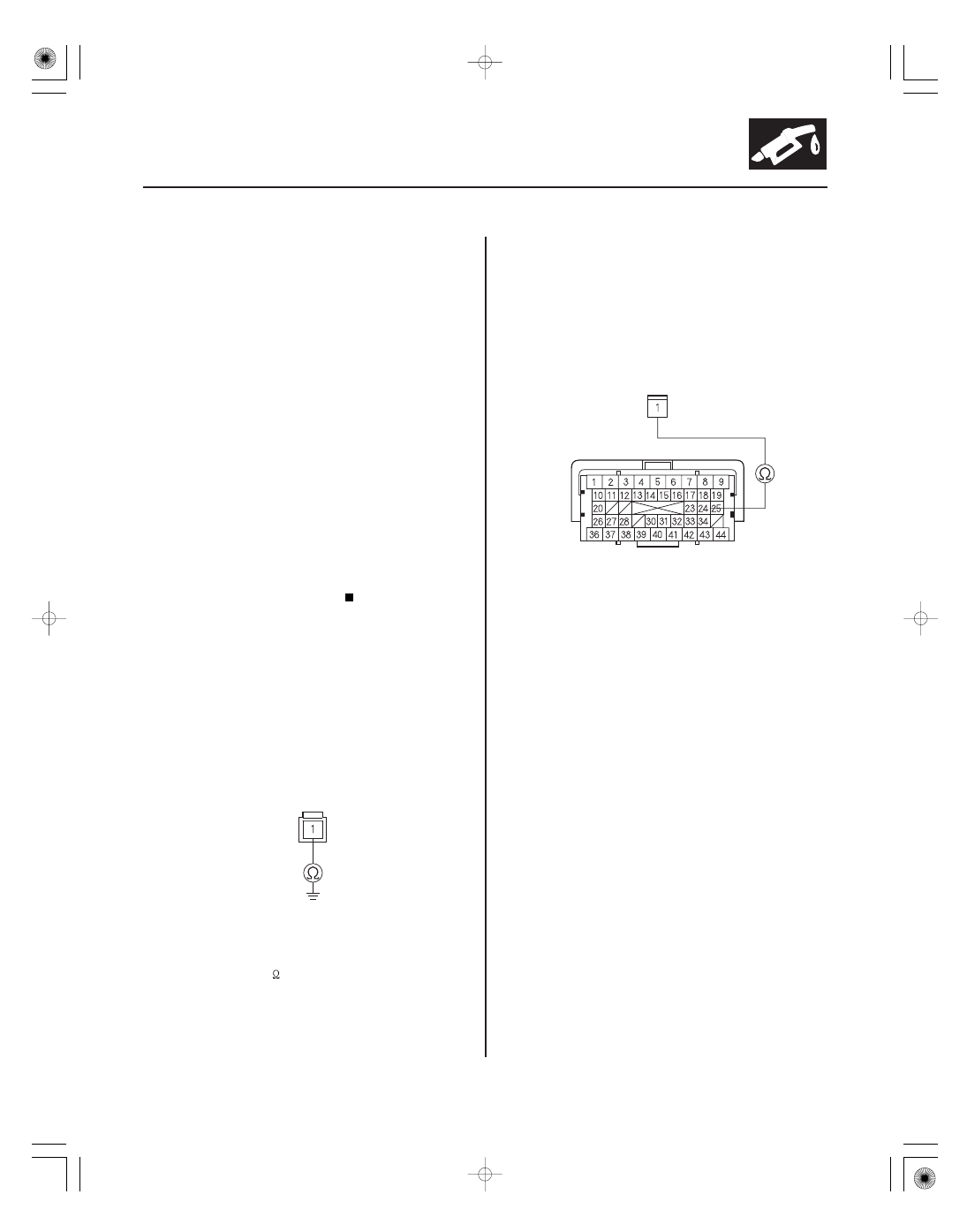

ROCKER ARM OIL CONTROL SOLENOID
(VTEC SOLENOID VALVE) 1P CONNECTOR

PCM CONNECTOR C (44P)

VTS
(GRN/YEL)

Rocker Arm Oil Control Solenoid

(VTEC Solenoid Valve) Circuit Low Voltage

NOTE: Before you troubleshoot, record all freeze data
and any on-board snapshot, and review the general
troubleshooting information (see page 11-3).

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Do the VTEC TEST in the INSPECTION MENU with

the HDS.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the rocker arm oil control solenoid (VTEC
solenoid valve) and the PCM.

Go to step 4.

4. Turn the ignition switch OFF.

5. Disconnect the rocker arm oil control solenoid

(VTEC solenoid valve) 1P connector.

6. At the solenoid side, measure resistance between

the rocker arm oil control solenoid (VTEC solenoid
valve) 1P connector terminal and the solenoid
valve body.

Go to step 7.

Go to step 10.

7. Jump the SCS line with the HDS.

8. Disconnect PCM connector C (44P).

9. Check for continuity between PCM connector

terminal C24 and body ground.

Repair short in the wire between the PCM

(C24) and the rocker arm oil control solenoid (VTEC
solenoid valve), then go to step 11.

Go to step 18.

10. Replace the rocker arm oil control solenoid (VTEC

solenoid valve) (see page 11-261).

11. Reconnect all connectors.

12. Turn the ignition switch ON (II).

13. Reset the PCM with the HDS.

14. Do the PCM idle learn procedure (see page 11-273).

15. Do the VTEC TEST in the INSPECTION MENU with

the HDS.

16. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the rocker arm oil control solenoid
(VTEC solenoid valve) and the PCM, then go to step
1.

Go to step 17.

(cont’d)

Terminal side of male terminals

Terminal side of female terminals

Is the r esult OK ?

Is ther e 14

30

at r oom temper atur e?

Is ther e continuity?

Is DT C P2648 indicated?

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-258

VTEC

DTC Troubleshooting (cont’d)

17. Monitor the OBD STATUS for DTC P2648 in the

DTCs MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTCs or DTCs were indicated in step 16,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the rocker arm oil
control solenoid (VTEC solenoid valve) and the
PCM, then go to step 1. If the screen indicates NOT
COMPLETED, keep idling until a result comes on.

18. Reconnect all connectors.

19. Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8).

20. Do the VTEC TEST in the INSPECTION MENU with

the HDS.

21. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the rocker arm oil control solenoid
(VTEC solenoid valve) and the PCM. If the PCM was
updated, substitute a known-good PCM (see page
11-8), then recheck. If the PCM was substituted, go
to step 1.

Go to step 22.

22. Monitor the OBD STATUS for DTC P2648 in the

DTCs MENU with the HDS.

If the PCM was updated, troubleshooting is

complete. If the PCM was substituted, replace the
original PCM (see page 11-205). If any other
Temporary DTCs or DTCs were indicated in step 21,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the rocker arm oil
control solenoid (VTEC solenoid valve) and the
PCM. If the PCM was updated, substitute a known-
good PCM (see page 11-8), then recheck. If the PCM
was substituted, go to step 1. If the screen indicates
NOT COMPLETED, keep idling until a result comes
on.

Does the scr een indicate PASSED?

Is DT C P2648 indicated?

Does the scr een indicate PASSED?

−

０１

０２

ＳＪＣ８Ａ００Ｋ７７１０００９２６４９ＦＡＡＴ３０

−

−

−

−

−

−

DTC P2649:

YES

NO

YES

NO

YES

NO

11-259

ROCKER ARM OIL CONTROL SOLENOID
(VTEC SOLENOID VALVE) 1P CONNECTOR

PCM CONNECTOR C (44P)

VTS
(GRN/YEL)

ROCKER ARM OIL CONTROL SOLENOID
(VTEC SOLENOID VALVE) 1P CONNECTOR

VTS (GRN/YEL)

Rocker Arm Oil Control Solenoid

(VTEC Solenoid Valve) Circuit High Voltage

NOTE: Before you troubleshoot, record all freeze data
and any on-board snapshot, and review the general
troubleshooting information (see page 11-3).

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Start the engine. Hold the engine speed at

3,000 rpm without load (in Park or neutral) until the
radiator fan comes on, then let it idle.

4. Check for Temporary DTCs or DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the rocker arm oil control solenoid (VTEC
solenoid valve) and the PCM.

5. Turn the ignition switch OFF.

6. Disconnect the rocker arm oil control solenoid

(VTEC solenoid valve) 1P connector.

7. At the solenoid side, measure resistance between

the rocker arm oil control solenoid (VTEC solenoid
valve) 1P connector terminal and the solenoid
valve body.

Go to step 8.

Go to step 11.

8. Jump the SCS line with the HDS.

9. Disconnect PCM connector C (44P).

10. Check for continuity between PCM connector

terminal C24 and the rocker arm oil control
solenoid (VTEC solenoid valve) 1P connector
terminal.

Go to step 19.

Repair open in the wire between the PCM

(C24) and the rocker arm oil control solenoid (VTEC
solenoid valve), then go to step 12.

(cont’d)

Terminal side of male terminals

Wire side of
female terminals

Terminal side of female terminals

Is DT C P2649 indicated?

Is ther e 14

30

at r oom temper atur e?

Is ther e continuity?
