Seat Belt Buckle/Center Lap Belt Tongue

23-14

Seat Belts

Third Row Seat Belt Replacement (cont’d)

A
7/16-20 UNF
32 N·m (3.3 kgf·m, 24 lbf·ft)

A

B

1. Pull back the third row seat cushion mat as

necessary (see step 5 on page 20-126).

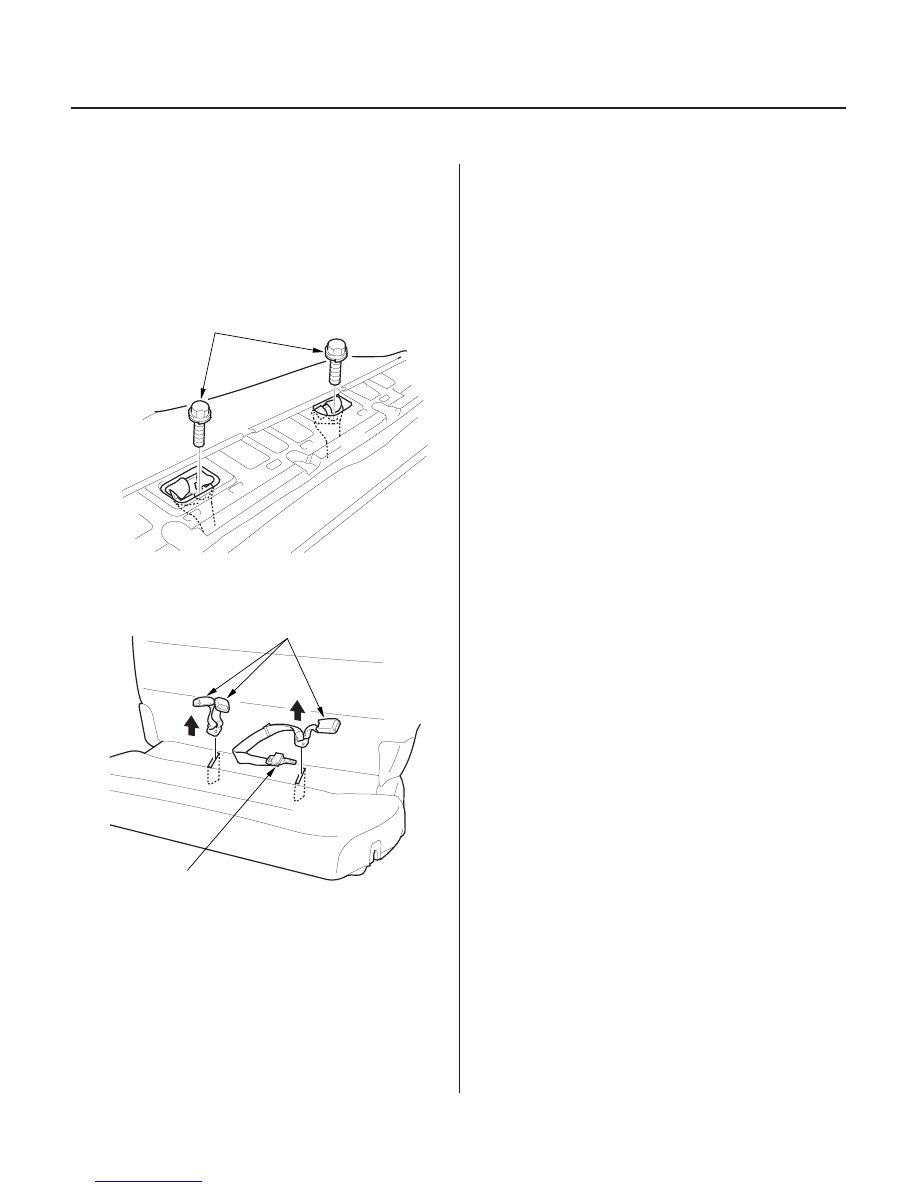

2. Remove the center anchor bolts (A) from under the

seat cushion.

3. Remove the seat belt buckles (A) and center lap belt

tongue (B).

4. Install the buckles and tongue in the reverse order

of removal, and apply liquid thread lock to the
anchor bolts before reinstallation.

03/07/29 10:30:42 61S0X050_230_0014

０１

０３

０１

０２

Ｓ０Ｘ４Ａ００Ｈ４６２０００５３４０１ＭＡＡＴ００

Retractor

Front

Second row

Third row

Third row center shoulder

23-15

Inspection

Forward

Inside

6°

40°

15°

40°

15°

A

40°

15°

40°

15°

Forward

Inside

3°

40°

15°

40°

15°

40°

15°

40°

15°

A

Forward

Inside

9°

40°

15°

40°

15°

40°

15°

40°

15°

A

Forward

Inside

40°

15°

40°

15°

40°

15°

40°

15°

A

For front seat belt retractor with seat belt tensioner,
review the SRS component locations, ’99-01 models
(see page 23-18), ’02 model (see page 23-19), ’03-04
models (see page 23-20), and the precautions and
procedures (see page 23-21) before performing repairs
or service.

1. Before installing the retractor, check that the seat

belt can be pulled out freely.

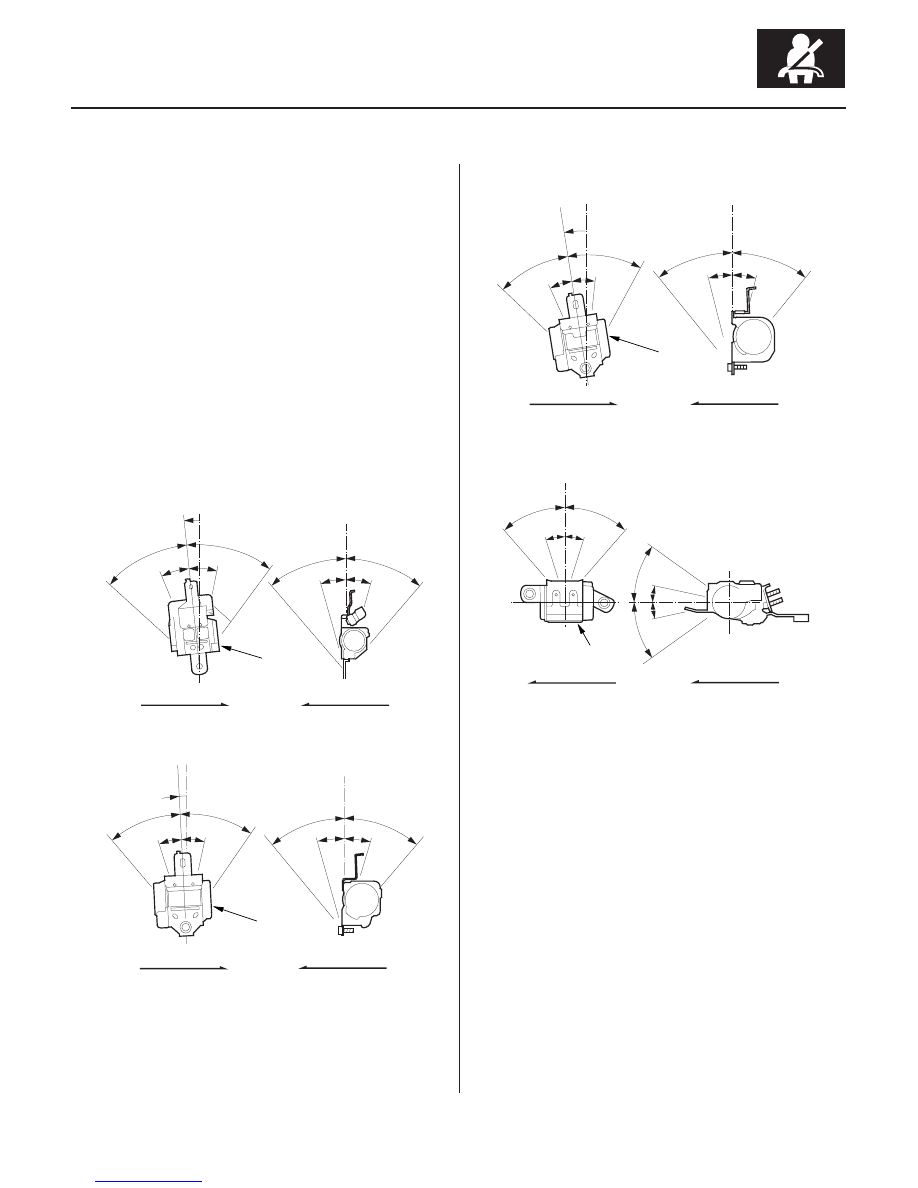

2. Make sure that the seat belt does not lock when the

retractor (A) is leaned slowly up to 15° from the
mounted position. The seat belt should lock when
the retractor is leaned over 40°. Do not attempt to
disassemble the retractor.

3. Replace the seat belt with a new assembly if there

is any abnormality. Do not disassemble any part of
the seat belt for any reason.

(cont’d)

03/07/29 10:30:43 61S0X050_230_0015

０１

Ｓ０Ｘ４ＡＺ０Ｈ１４８０００１６９０１ＫＣＡＴ００

In-vehicle

’99-00 Models

Second Row Seat Installation

23-16

23-16

Seat Belts

Inspection (cont’d)

Child Seat Tether Anchor
Installation

B

C

A

D
8 x 1.25 mm

1. Check that the seat belt is not twisted or caught on

anything.

2. After installing the anchors, check for free

movement on the anchor bolts. If necessary,
remove the anchor bolts and check that the
washers and other parts are not damaged or
improperly installed.

3. Check the seat belts for damage or discoloration.

Clean with a shop towel if necessary. Use only
soap and water to clean.

NOTE: Dirt build-up in the loops of the upper
anchors can cause the seat belts to retract slowly.
Wipe the inside of the loops with a clean cloth
dampened in isopropyl alcohol.

4. Check that the seat belt does not lock when pulled

out slowly. The seat belt is designed to lock only
during a sudden stop or impact.

5. Make sure that the seat belt will retract

automatically when released.

6. For each passenger’s seat belt, check the seat belt

retractor locking mechanism ALR (automatic
locking retractor). This function is for securing child
seats.

–1 Pull the seat belt all the way out to engage the

ALR. The seat belt should retract, but not
extend. This is normal.

–2 To disengage the ALR, release the seat belt and

allow it to fully retract, then pull the seat belt
out part-way. The seat belt should retract and
extend normally.

7. Replace the seat belt with a new assembly if there

is any abnormality. Do not disassemble any part of
the seat belt for any reason.

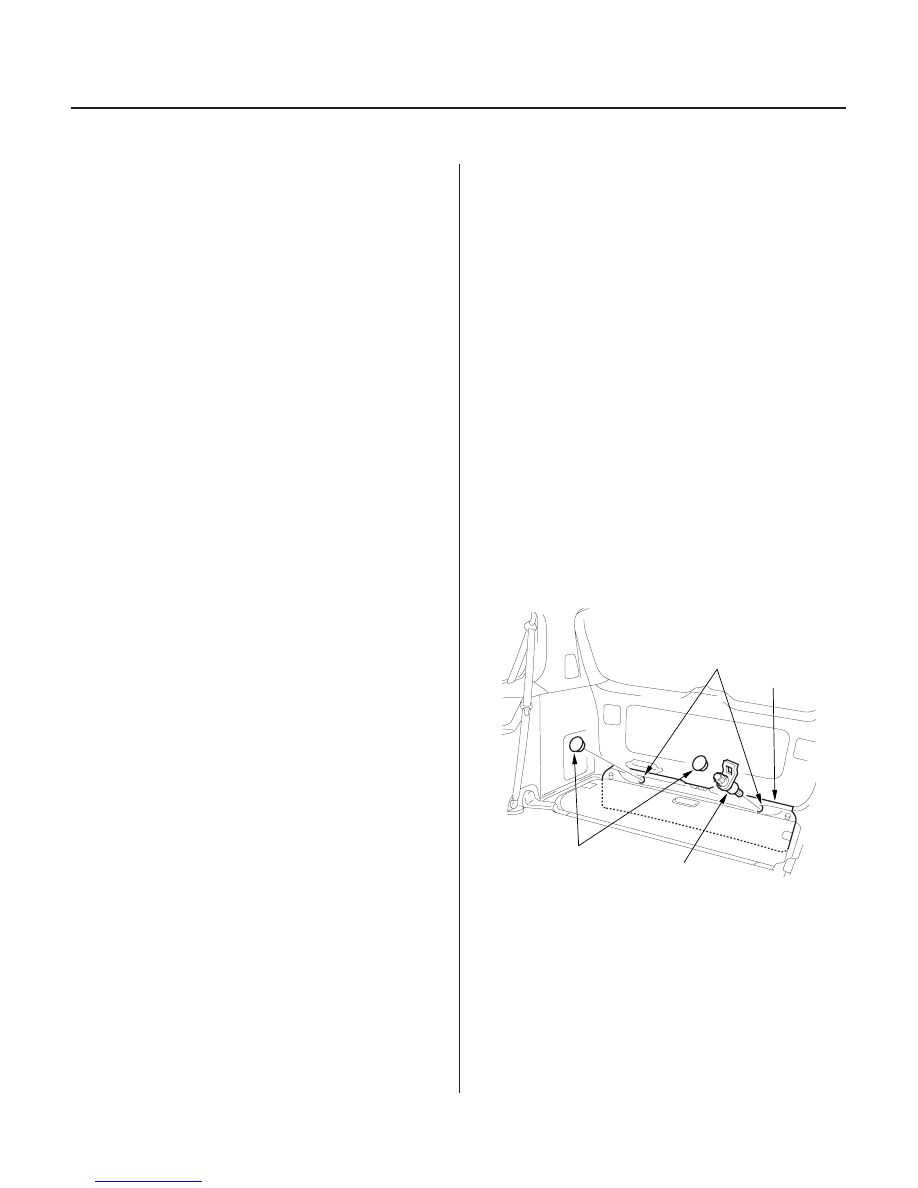

Attachment points are provided for a second row or
third row seat-mounted child restraint system which
uses a top tether. The attachment points are located on
the rear trim panel, just behind the third row seat-back.
When using a child seat with a top tether, install the
child seat tether anchors securely.

NOTE:

• Do not remove the toothed washer from the child

seat tether anchors. Use the child seat anchor plate
with the toothed washer attached to it.

• When installing a child seat on the second row or

third row seat, follow the instructions of the
manufacturer of the child seat.

• Additional tether anchors are available.

1. Store the third row seat in the floor recess.

2. Remove the plug (A) from the attachment point (B)

on the rear trim panel (C).

3. Install the child seat tether anchor (D). Torque the

bolt to 22 N·m (2.2 kgf·m, 16 lbf·ft), and apply liquid
thread lock to the threads of the child seat tether
anchor bolt(s).

03/07/29 10:30:43 61S0X050_230_0016

０２

＊０１

Ｓ０Ｘ４ＡＺＣＨ１４８０００１６９０１ＫＤＡＴ００

Third Row Seat Installation

’01-04 Models Except Van

23-17

23-17

Third Row Child Seat Tether Anchor
Removal and Installation

B

C

A

D
8 x 1.25 mm

B

A

B

C

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

Forward

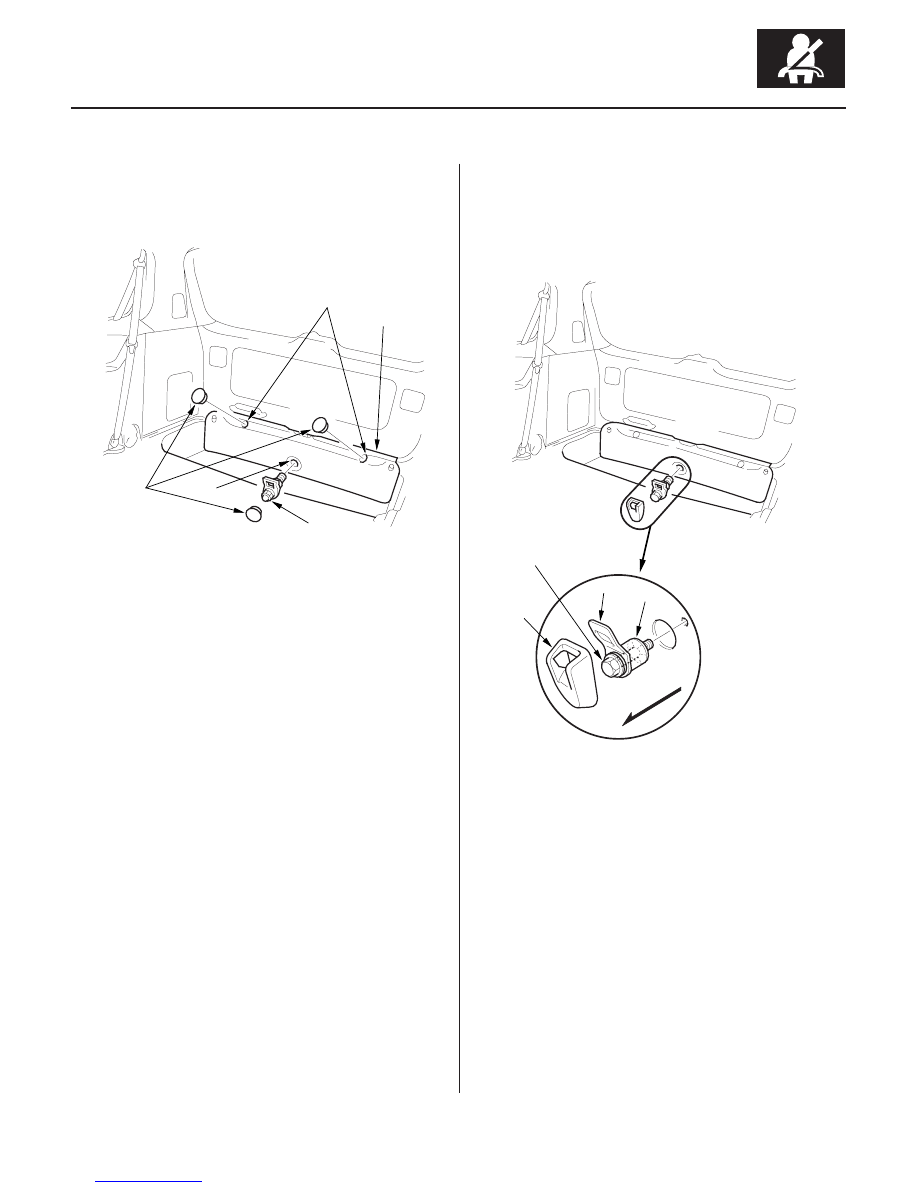

1. Remove the plug (A) from the attachment point (B)

on the rear trim panel (C).

2. Install the child seat tether anchor (D). Torque the

bolt to 22 N·m (2.2 kgf·m, 16 lbf·ft), and apply liquid
thread lock to the threads of the anchor bolt(s).

1. Remove the third row child seat tether anchor

cover (A).

2. Remove the third row child seat tether anchor (B).

Do not remove the toothed washer (C) from the
tether anchor.

3. Install the anchor in the reverse order of removal,

and apply liquid thread lock to the threads of the
anchor bolt(s).
