Honda Odyssey 2004. Manual - part 438

―――

―――

―――

０１

Ｓ０Ｘ４Ａ００Ｊ５４２６０４０００００ＣＢＡＴ００

●

●

●

●

●

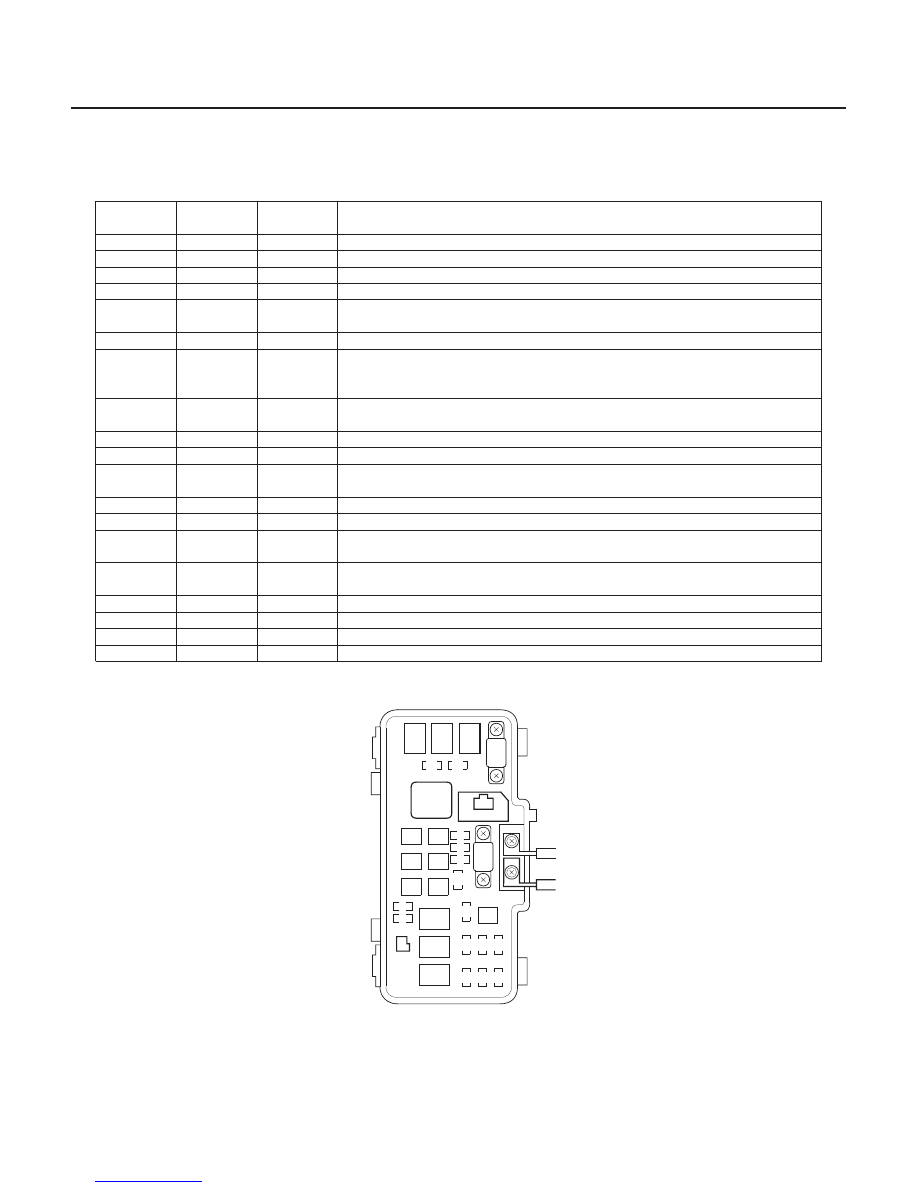

Under-hood Fuse/Relay Box

Fuse

Number

Amps

Wire Color

Component(s) or Circuit(s) Protected

22-80

Power Distribution

Fuse to Components Index

42

41

50

53

56

52

55

51

54

58

57

59

49

46 47 48

43 44 45

41

120A

Battery, Power distribution

42

50A

WHT

Ignition switch (BAT)

43

15A

RED/GRN

Daytime running lights control unit (Canada), Headlight (right)

44

Not used

45

15A

RED/YEL

Daytime running lights control unit (Canada), Headlight (left), High beam
indicator light, High beam cut relay (Canada)

46

15A

WHT/GRN

Data link connector (DLC), PGM-FI main relay

47

20A

WHT/YEL

ABS control unit, ABS/TCS control unit, Brake lights, Cruise control unit,
High mount brake light, Horns, Ignition key light, Key interlock solenoid,
Driver’s multiplex control unit, PCM, Trailer lighting connector

48

20A

WHT/GRN

ABS pump motor relay, ABS modulator unit, ABS/TCS control unit,
ABS/TCS modulator unit

49

15A

WHT/GRN

Hazard warning lights

50

30A

WHT

ABS pump motor, ABS/TCS modulator unit

51

40A

WHT/BLU

No. 1 fuse (in the passenger’s under-dash fuse/relay box) power window
motor fuses

52

30A

WHT/RED

Right power sliding door control unit

53

30A

WHT/GRN

Rear window defogger (via rear window defogger relay)

54

40A

YEL

No. 9, 10, 11, 12 and 13 fuses (in the passenger’s under-dash fuse/relay
box)

55

40A

YEL/GRN

No. 2, 3, 4, 5 and 6 fuses (in the passenger’s under-dash fuse/relay box)
power seat fuses

56

40A

YEL/BLK

Blower motor

57

30A

BLU/BLK

Radiator fan motor

58

30A

BLU/YEL

Condenser fan motor

59

7.5A

RED

A/C compressor clutch

03/07/29 10:19:53 61S0X050_220_0082

０１

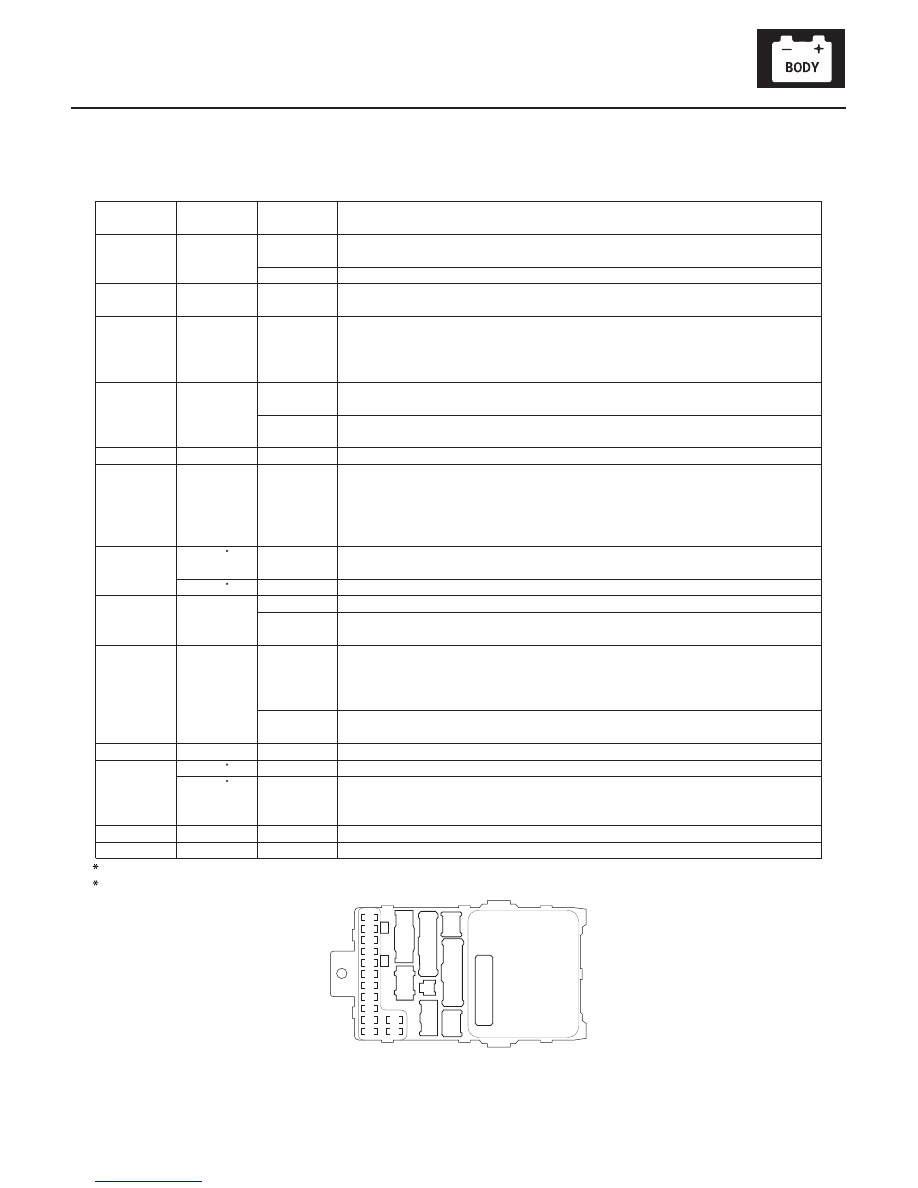

Driver’s Under-dash Fuse/Relay Box

Fuse

Number

Amps

Wire Color

Component(s) or Circuit(s) Protected

22-81

11

10

9

8

7

6

5

3

2

1

13

12

4

1

15A

GRN or

RED/WHT

SRS unit (VA)

RED/WHT

PGM-FI main relay

2

10A

GRN or

BLK/WHT

SRS unit (VB)

3

7.5A

BLK/YEL

A/C compressor clutch relay, Blower motor relay, Climate control unit,
Condenser fan relay, Fan control relay, Heater control panel, Radiator fan
relay, Rear A/C blower motor relays, Rear window defogger relay, Rear A/C
mode relay and motor, Recirculation control motor

4

7.5A

YEL/BLK

ABS control unit, ABS/TCS control unit, Power mirror actuators, Power
mirror defoggers (Canada), Seat heater relay (’02-04 models)

Fuse/relay

box socket

Optional connector ‘‘S’’

5

7.5A

YEL/RED

Daytime running lights control unit (Canada)

6

15A

BLK/YEL

Alternator, Charging system light, Cruise control main switch, Cruise
control unit, ELD unit, EVAP canister vent shut valve, EVAP bypass
solenoid valve, EVAP purge control solenoid valve, Engine mount control
solenoid valve, PCM, Primary and secondary heated oxygen sensors,
Vehicle speed sensor (VSS) (with navigation system)

7

10A

YEL/GRN

Rear window wiper motor, Rear window washer motor, Windshield washer
motor

15A

BLK/YEL

Ignition coils

8

7.5A

YEL/BLK

Accessory power socket relay

Fuse/relay

box socket

Optional connector ‘‘R’’

9

10A

YEL

Fuse/relay

box socket

Driver’s multiplex control unit

10

7.5A

YEL/RED

Turn signal/hazard relay

11

15A

BLK/YEL

Ignition coils

10A

YEL/GRN

Rear window wiper motor, Rear window wiper intermittent control unit,
Rear window washer motor, Windshield washer motor, OPDS unit (’02-04
models), Front passenger’s weight sensor (’03-04 models)

12

30A

GRN/BLK

Intermittent wiper relay, Windshield wiper motor

13

7.5A

BLU/ORN

PCM, PGM-FI main relay

1: ’99-00 models
2: ’01-04 models

(cont’d)

1

2

1

2

A/T reverse relay, Back-up lights, Brake light failure sensor, Brake system indicator,
Clock, DRL indicator (Canada), Gauge assembly, Keyless receiver unit, Passenger’s
multiplex control unit, Navigation unit, Passenger’s airbag cutoff indicator (’03-04
models) Power sliding door control units, Shift lock solenoid

03/07/29 10:19:53 61S0X050_220_0083

０２

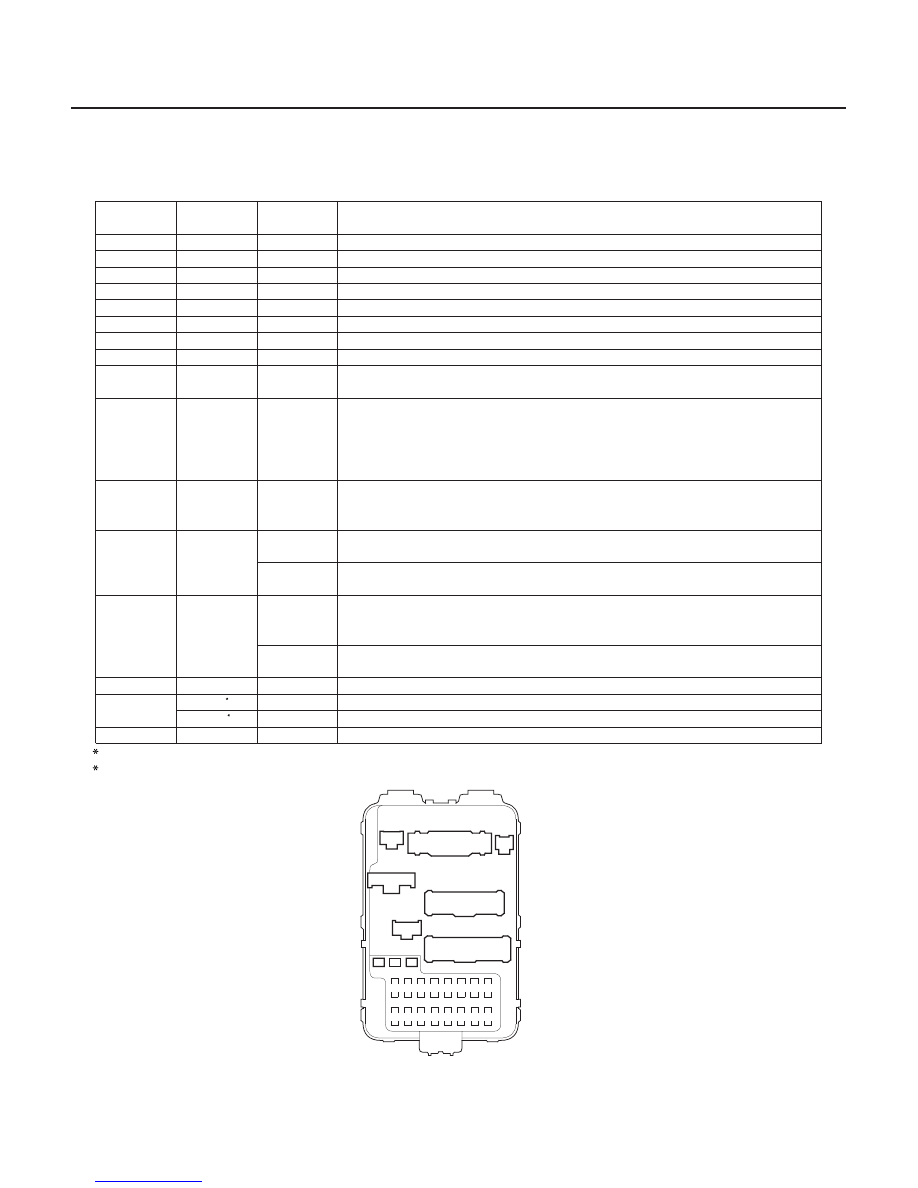

Passenger’s Under-dash Fuse/Relay Box

Fuse

Number

Amps

Wire Color

Component(s) or Circuit(s) Protected

22-82

Power Distribution

Fuse to Components Index (cont’d)

9

1

2

3

4

6

7

8

5

10 11 12 13 14 15 16

1

20A

GRN

Left power sliding door control unit

2

20A

RED

Driver’s power seat recline motor and rear up-down motor

3

10A

BLU/BLK

ABS/TCS modulator unit (via ABS/TCS fail-safe relay)

4

20A

BLU

Driver’s power seat slide motor and front up-down motor

5

20A

RED/YEL

Right power sliding door control unit, Passenger’s multiplex control unit

6

10A

RED/BLU

Daytime running lights control unit (Canada)

7

7.5A

WHT/YEL

Left rear window motors (via rear window relays)

8

20A

BLU/BLK

Front passenger’s power window motor

9

15A

WHT/RED

Audio unit, Front and rear accessory power sockets (via accessory power
socket relay), Navigation unit, Navigation display unit

10

15A

RED/GRN

Audio unit, Center pocket light, Clock, Climate control unit, Combination
light switch, Cruise control main switch light, Gauge assembly, Hazard
warning switch light, Heater control panel, Interior lights switch light,
Driver’s multiplex control unit, Power sliding door switch light, Rear A/C
fan switch light, Taillight relay TCS switch light

11

10A

WHT/BLU

Audio unit, Cargo area light, Ceiling lights, Gauge assembly, Passenger’s
multiplex control unit (with keyless entry system), Navigation unit,
Navigation display unit, Spotlights, Homelink unit

12

20A

WHT

Fuel fill door relay (via fuel fill door switch), Sliding door lock control units
(via fuel fill door relay)

Fuse/relay

box socket

Passenger’s multiplex control unit

13

7.5A

WHT/YEL

Climate control unit, Clock, Gauge assembly, Heater control panel, Keyless
receiver unit, Immobilizer indicator light, Door multiplex control unit,
Driver’s multiplex control unit, PCM (VBU), Power sliding door control unit

Fuse/relay

box socket

Passenger’s multiplex control unit

14

7.5A

GRN

ABS control unit or ABS/TCS control unit (MCK)

15

20A

GRN/WHT

Driver’s power window motor, Door multiplex control unit

7.5A

GRN/WHT

Power window control unit

16

7.5A

WHT/BLK

Right rear window motor (via rear window relays)

1: ’99-02 models
2: ’03-04 models

1

2

03/07/29 10:19:54 61S0X050_220_0084

０４

０１

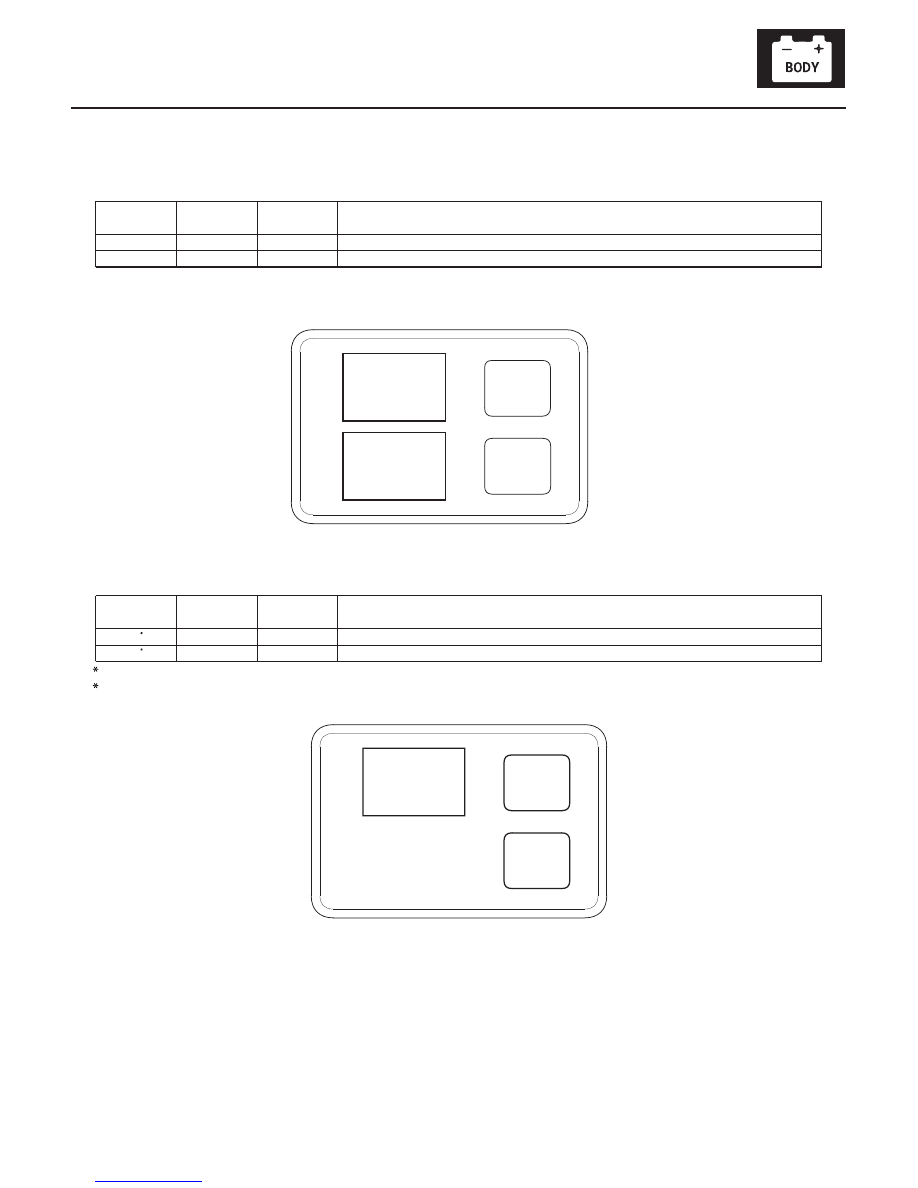

Multi-Fuse/Relay Box A (’99-02 models)

Fuse

Number

Amps

Wire Color

Component(s) or Circuit(s) Protected

Multi-Fuse/Relay Box B (’02 model)

Fuse

Number

Amps

Wire Color

Component(s) or Circuit(s) Protected

22-83

60

61

62

63

60

40A

RED

Rear A/C blower motor

61

30A

WHT/BLK

Left power sliding door control unit

62

20A

WHT/GRN

Seat heater

63

20A

WHT/BLU

Audio unit, DVD unit, Rear controller and screen

1: With seat heater
2: With rear entertainment system

(cont’d)

1

2

03/07/29 10:19:54 61S0X050_220_0085
