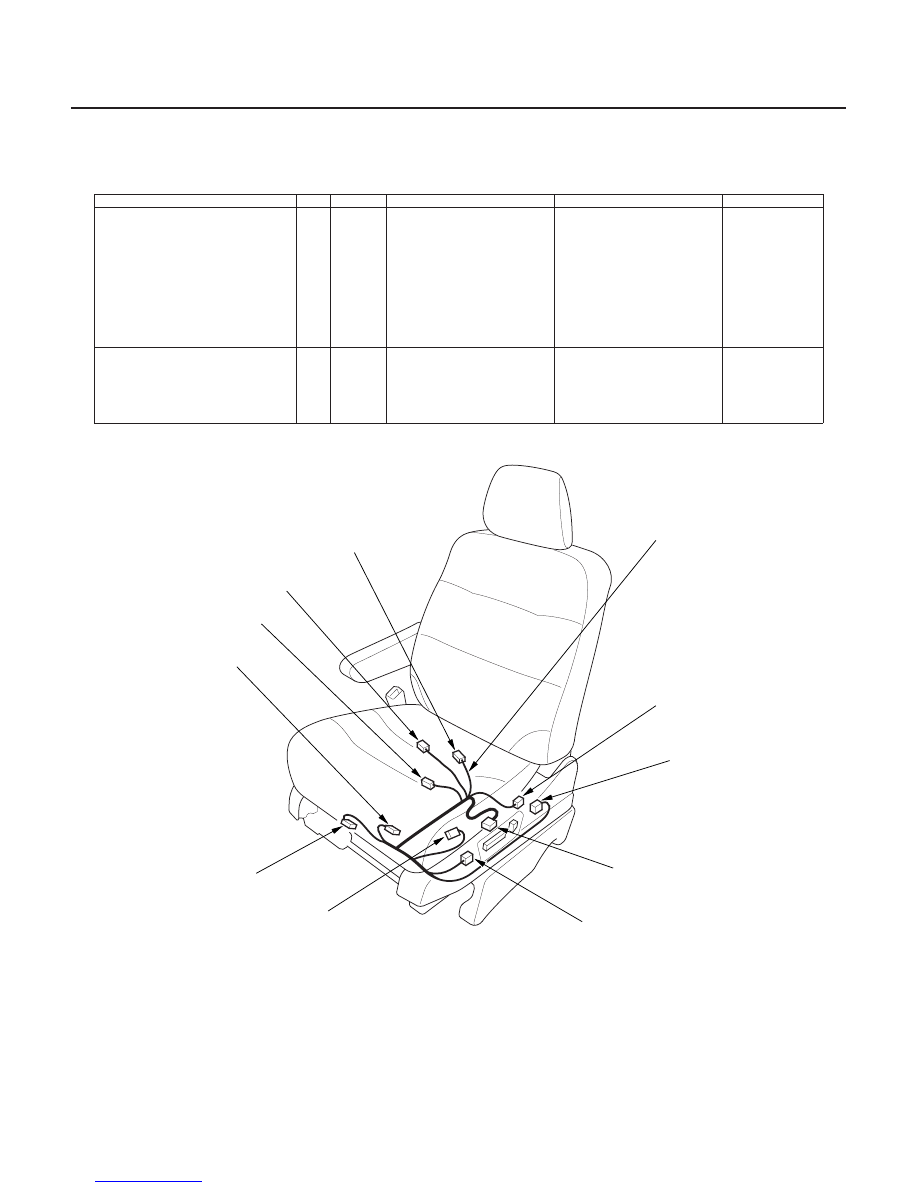

Driver’s Seat Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-72

Connectors and Harnesses

Connector to Harness Index (cont’d)

4

3

2

1

10

9

8

7

6

5

DRIVER’S SEAT WIRE HARNESS

Driver’s seat belt buckle switch

3

2

Under driver’s seat

’99-02 models

Driver’s seat belt buckle switch

3

3

Under driver’s seat

’03-04 models

Driver’s seat heater

4

3

Under driver’s seat

’99-02 models

Driver’s seat heater

4

4

Under driver’s seat

’03-04 models

Driver’s seat position sensor

5

2

Under driver’s seat

’03-04 models

Power seat front up-down motor

2

2

Under driver’s seat

Power seat rear up-down motor

1

2

Under driver’s seat

Power seat recline motor

9

2

Under driver’s seat

Power seat slide motor

10

2

Under driver’s seat

Power seat switch connector A

8

6

Left side of driver’s seat

Power seat switch connector B

8

6

Left side of driver’s seat

C552

7

4

Under driver’s seat

Left side wire harness (see
page 22-48)

’99-01 models

C552

7

10

Under driver’s seat

Left side wire harness (see
page 22-48)

’02 model

C552

7

12

Under driver’s seat

Left side wire harness (see
page 22-48)

’03-04 models
EX, EX-L

03/07/29 10:19:50 61S0X050_220_0074

０１

Ｓ０Ｘ４ＡＺＢＪ５４２８３２５３８０２ＤＢＡＴ００

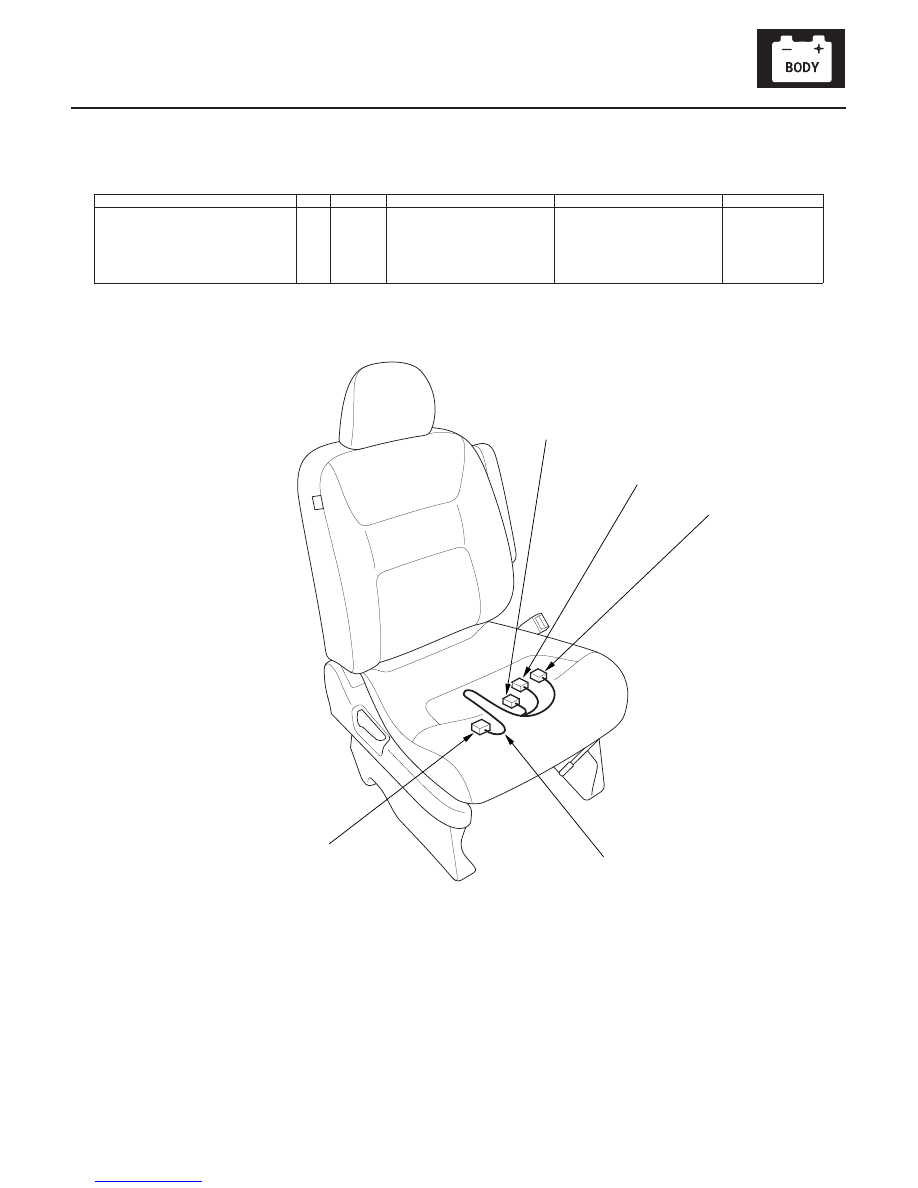

Front Passenger’s Seat Wire Harness (’03-04 EX without Navigation System)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-73

4

3

2

1

FRONT PASSENGER’S SEAT WIRE HARNESS

Front passenger’s seat belt switch

3

3

Under front passenger’s seat

Front passenger’s seat heater

1

5

Under front passenger’s seat

C589

4

10

Under front passenger’s seat

Right side wire harness (see
page 22-54)

C861

2

4

Under front passenger’s seat

OPDS unit harness (see page
22-66)

03/07/29 10:19:50 61S0X050_220_0075

０１

Ｓ０Ｘ４ＡＺＡＪ５４２８３２１２２９１ＤＢＡＴ００

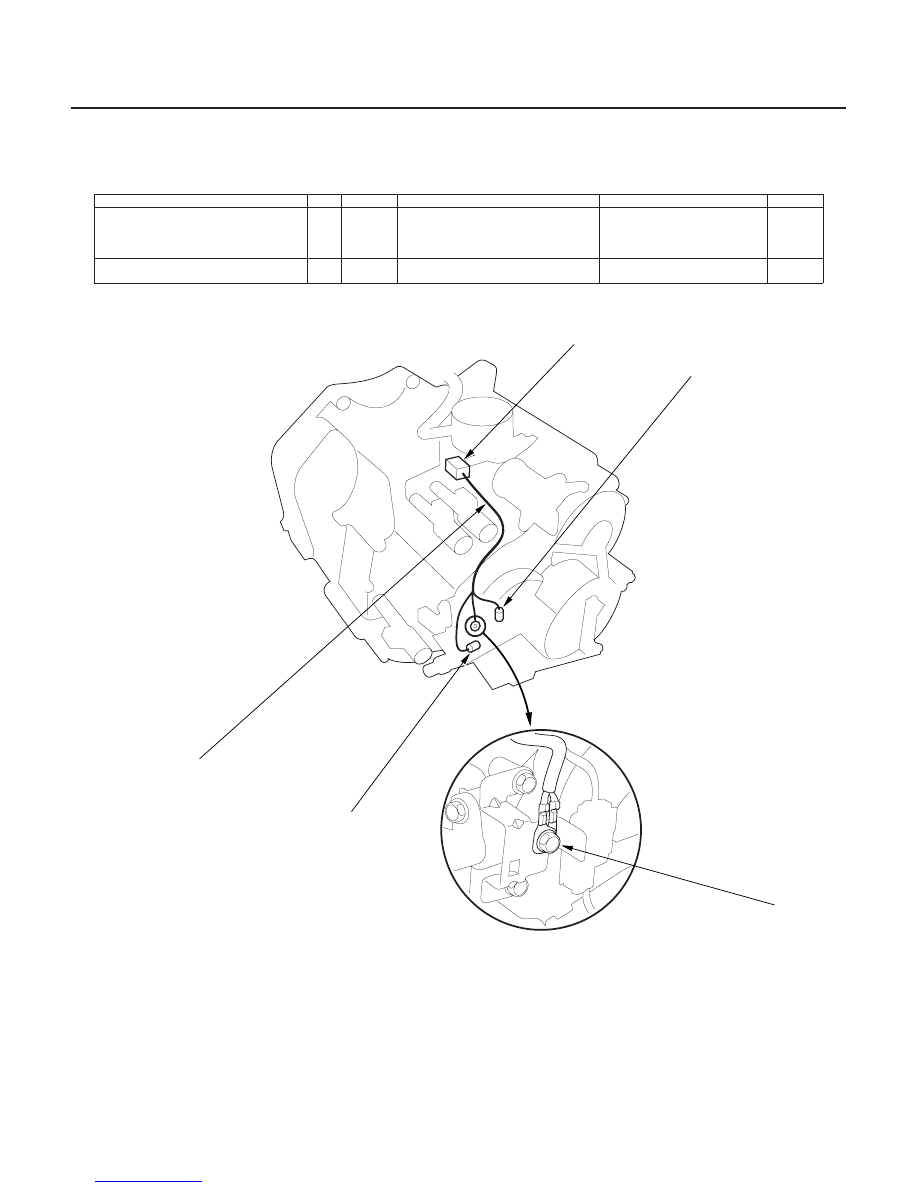

A/T Subharness (’02-04 models)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-74

Connectors and Harnesses

Connector to Harness Index (cont’d)

1

2

4

A/T SUBHARNESS

3

A/T fluid temperature sensor

2

2

On transmission housing

3rd clutch pressure switch

4

1

On transmission housing

C151

1

8

On transmission housing

Engine wire harness (see
page 22-22)

G151

3

On transmission housing

Engine ground, via A/T
subharness

03/07/29 10:19:50 61S0X050_220_0076

＊０１

Ｓ０Ｘ４Ａ００Ｊ５４２２６５６２１００ＤＣＡＴ００

●

●

●

●

●

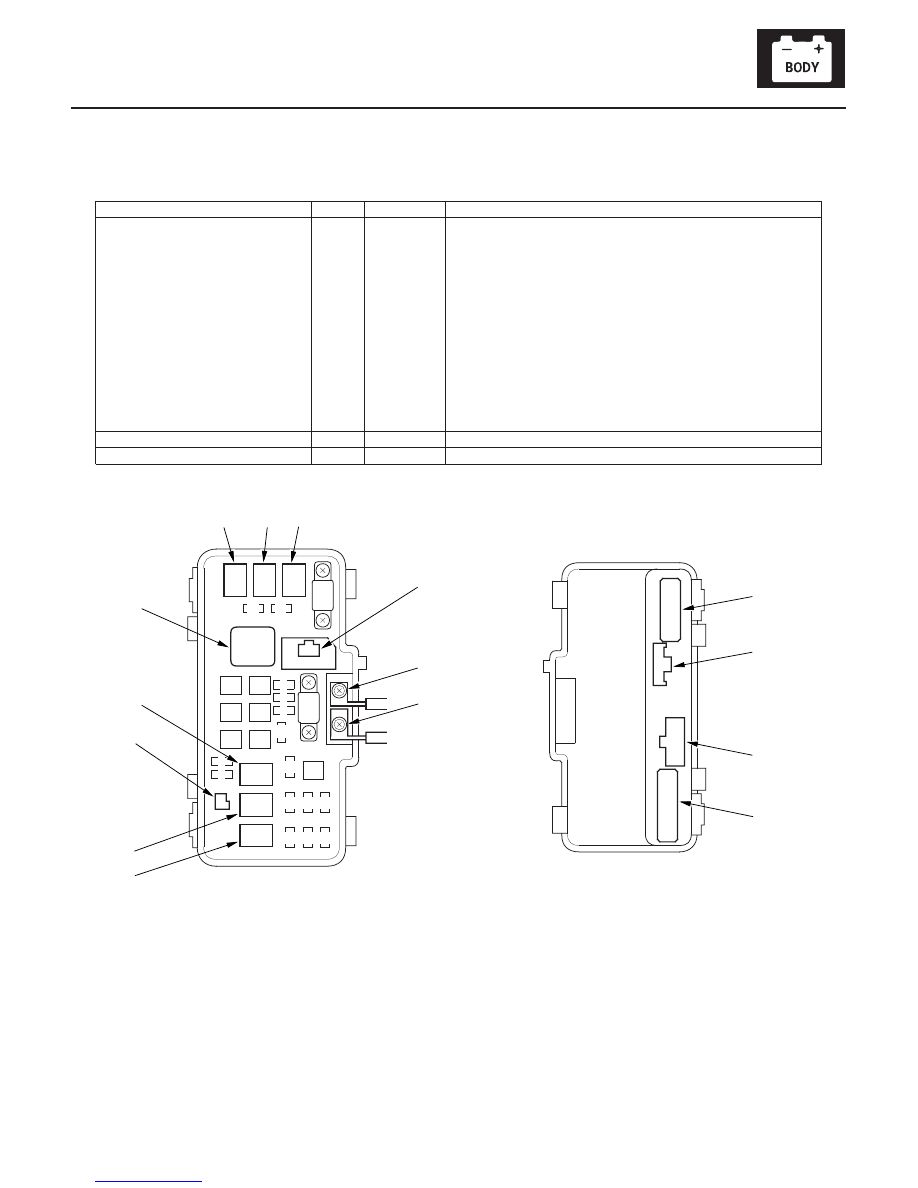

Under-hood Fuse/Relay Box

Socket

Ref

Terminal

Connects to

22-75

Fuse/Relay Boxes

Connector to Fuse/Relay Box Index

1

2

3

4

5

6

7

8

9

10

11

42

41

50

53

56

52

55

51

54

58

57

59

49

46 47 48

43 44 45

12

13

14

15

A

15

18

Right engine compartment wire harness (see page 22-26)

A/C compressor clutch relay

3

4

B

14

7

Right engine compartment wire harness (see page 22-26)

Blower motor relay

11

4

C

13

3

Right engine compartment wire harness (see page 22-26)

Condenser fan relay

1

4

D

12

16

Right engine compartment wire harness (see page 22-26)

Diode

9

2

Not used

ELD Unit

4

3

Right engine compartment wire harness (see page 22-26)

Horn relay

10

4

Headlight relay 1

7

4

Headlight relay 2

8

4

Radiator fan relay

2

4

T1

6

Starter cable (see page 22-16)

T101

5

Engine wire harness (see page 22-18)
