Honda Civic. Manual - part 138

REFERENCE

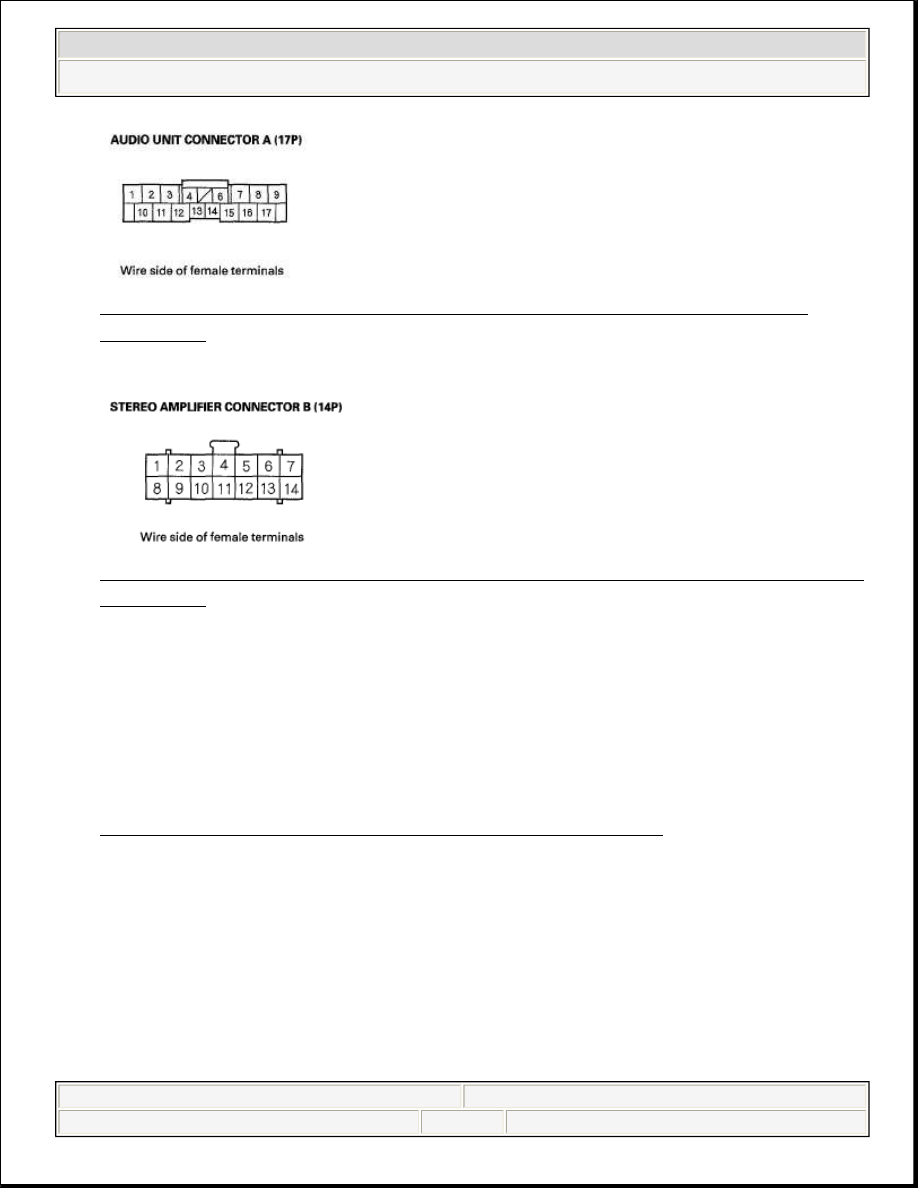

Fig. 93: Checking Continuity Between Audio Unit A (17P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 94: Checking Continuity Between Stereo Amplifier B (14P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 32.

NO -Repair open in the wire between the audio unit and stereo amplifier.

32. Check for continuity between stereo amplifier connector B (14P) and body

ground according to the table. Then check for continuity between the same
terminals listed in the table and stereo amplifier connector B (14P) No. 12
terminal (the harness shield).

Audio unit connector Amplifier connector Wire color

A2

B10

WHT

A11

B3

BLK



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































AMPLIFIER CONNECTOR REFERENCE

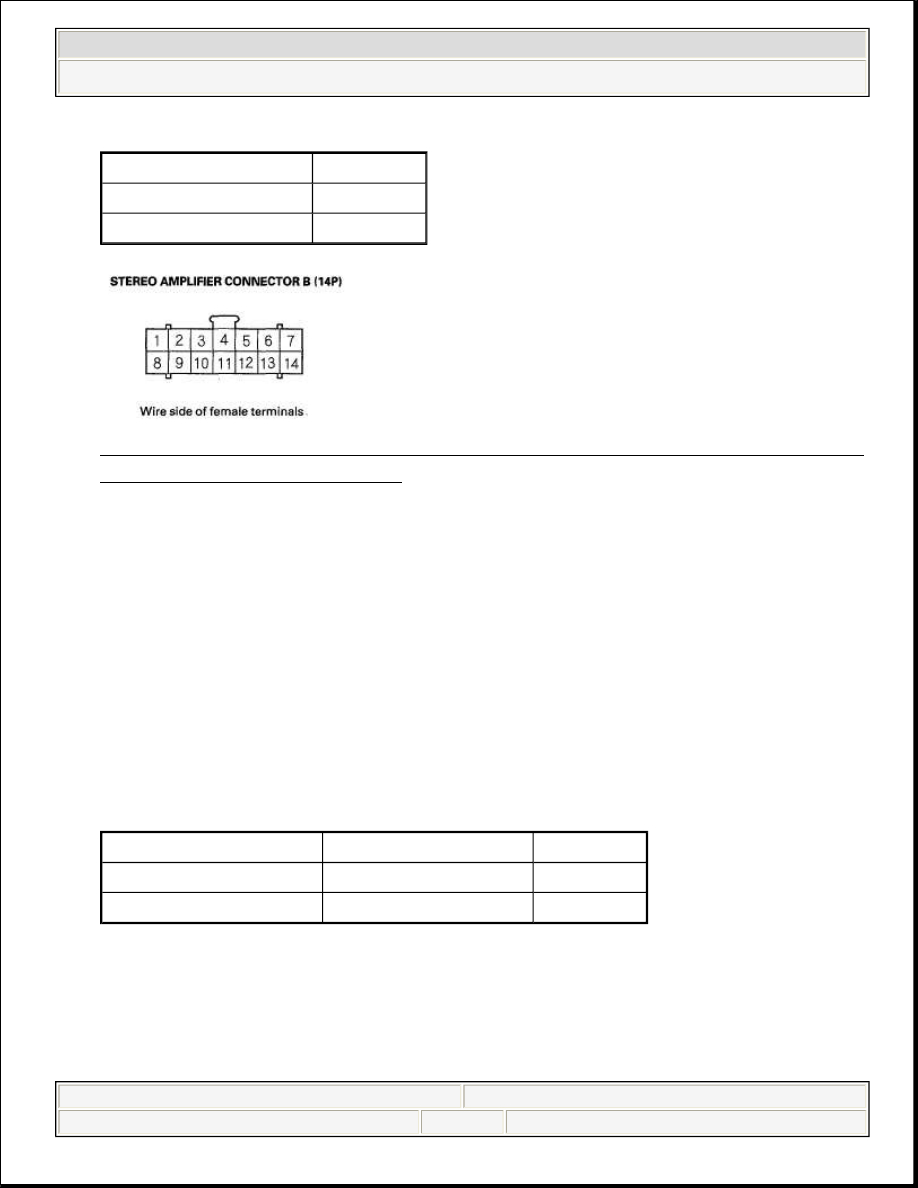

Fig. 95: Checking Continuity Between Stereo Amplifier B (14P) Connector
Terminals And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short in the wire between the stereo amplifier and the audio unit.
Replace the appropriate shielded harness.

NO -Go to step 33.

33. Check for continuity between audio unit connector A and stereo amplifier

connector B according to the table.

AUDIO UNIT CONNECTOR AND AMPLIFIER CONNECTOR
REFERENCE

Amplifier connector Wire color

B6

LT GRN

B13

PUR

Audio unit connector Amplifier connector Wire color

A8

B13

PUR

A16

B6

LT GRN



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































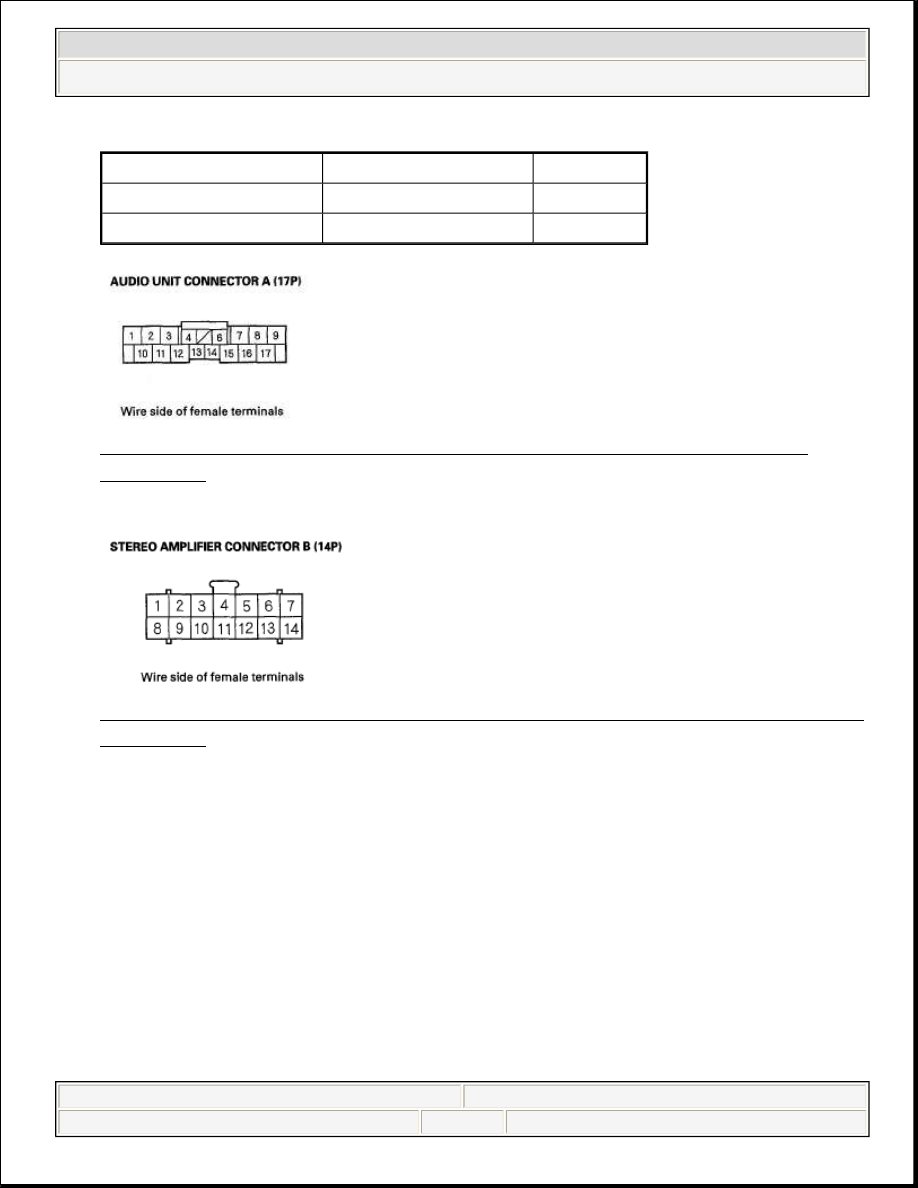

Fig. 96: Checking Continuity Between Audio Unit A (17P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 97: Checking Continuity Between Stereo Amplifier B (14P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good audio unit and recheck. If the
symptom/indication goes away, replace the original audio unit. If symptom is
still present, substitute a known-good stereo amplifier and recheck. If the
symptom/indication goes away, replace the original stereo amplifier (see
STEREO AMPLIFIER REMOVAL/INSTALLATION).

NO -Repair open in the wire between the audio unit and stereo amplifier.

AUXILIARY INPUT SOUND IS LOW OR CANNOT BE HEARD

NOTE:

Check the vehicle battery condition first.

Check the connectors for poor connections or loose
terminals.

Use auxiliary stereo cables with 3.5 mm ends only.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































1. Turn the ignition switch to ON (II).
2. Turn on the audio unit or navigation unit and connect an auxiliary accessory to

the auxiliary input jack.

3. Check the volume operation.

Is the sound normal?

YES -Operation is normal at this time.

NO -Go to step 4.

4. Make sure the auxiliary accessory volume is set to high.

Is the volume set to high?

YES -Go to step 5.

NO -Raise the auxiliary accessory volume is set to high. Make sure the audio
unit volume is turned down before retesting.

5. Substitute a known-good auxiliary audio accessory and/or auxiliary stereo

cable and recheck.

Does the auxiliary audio accessory operate properly?

YES -Original auxiliary audio accessory or auxiliary stereo cable is faulty.

NO -Go to step 6.

6. Turn the ignition switch to LOCK (0).
7. Remove the auxiliary jack assembly (see AUXILIARY JACK ASSEMBLY

REPLACEMENT), and check that the auxiliary jack assembly is properly
connected.

Auxiliary accessories may be played on the audio unit
using the auxiliary input.
