Is the auxiliary jack assembly connected properly?

YES -

With navigation: go to step 8.

Without navigation: go to step 13.

NO -Reconnect the connector, and recheck the function.

8. Disconnect auxiliary jack assembly 5P connector.
9. Disconnect navigation unit connector B (22P).

10. Check for continuity between body ground and navigation unit connector B

(22P) according to the table.

NAVIGATION UNIT CONNECTOR AND AMPLIFIER CONNECTOR
REFERENCE

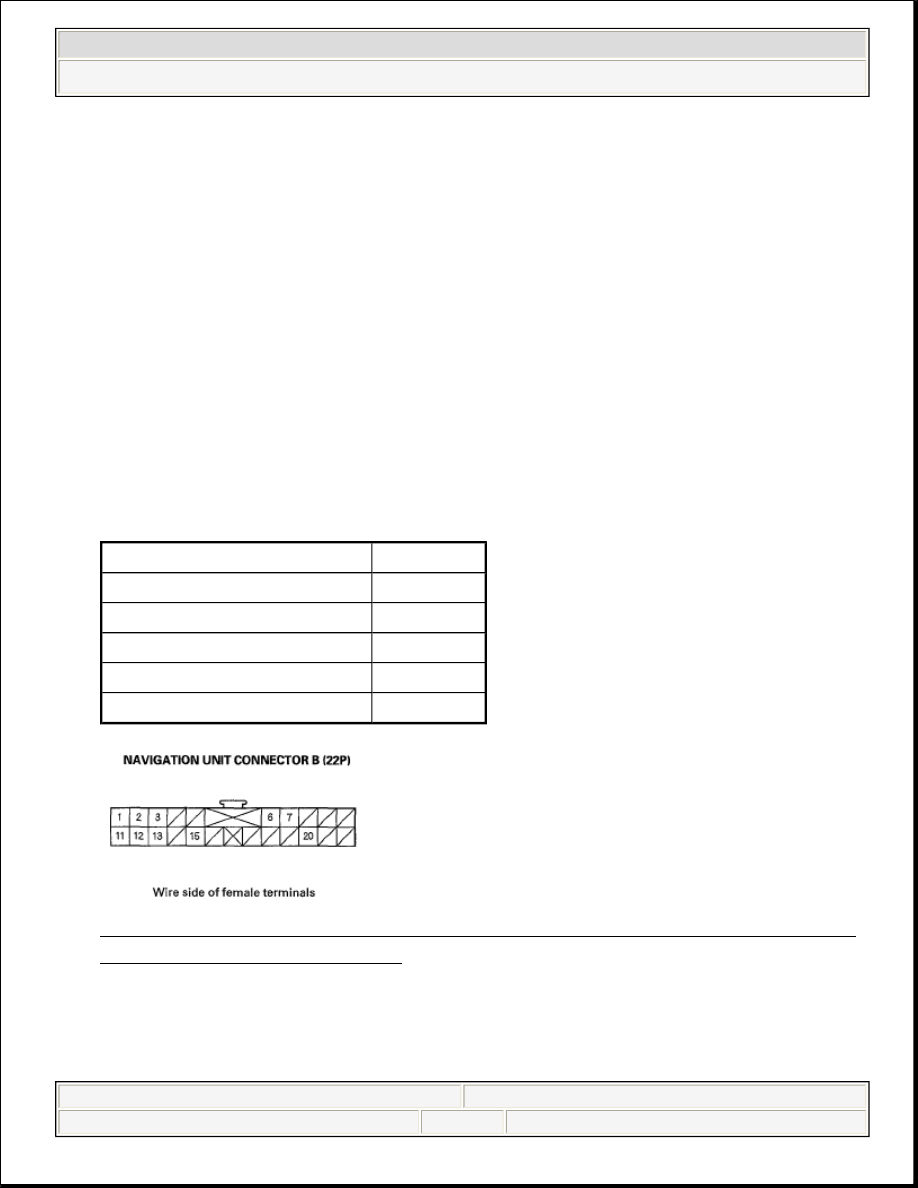

Fig. 98: Checking Continuity Between Navigation Unit B (22P) Connector
Terminals And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

Navigation unit connector Wire color

B1

BRN

B3

BLU

B11

YEL

B12

GRN

B13

WHT



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































YES -Short to body ground in the wire(s) between navigation unit and
auxiliary jack assembly. Replace the affected shielded harness.

NO -Go to step 11.

11. Check for continuity between navigation unit connector B (22P) according to

the table.

TERMINALS REFERENCE

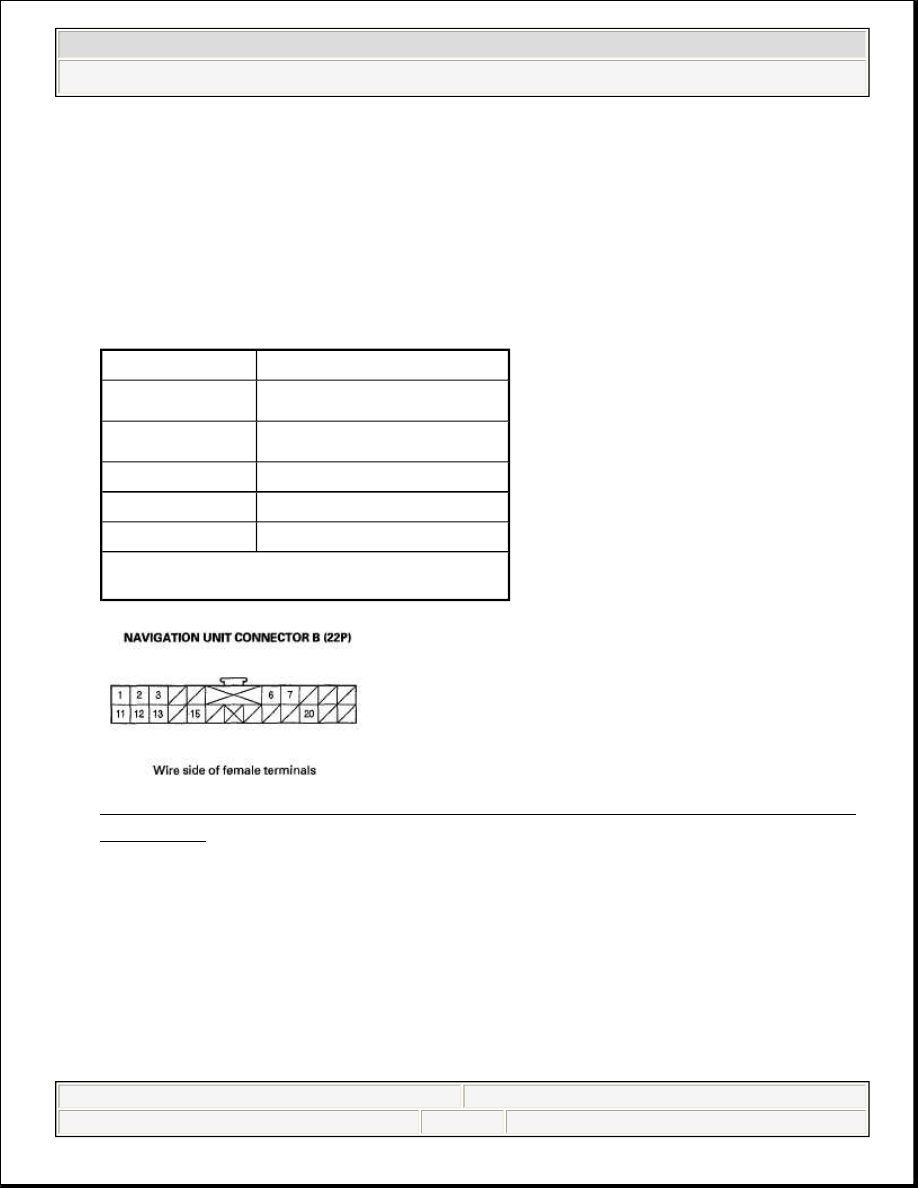

Fig. 99: Checking Continuity Between Navigation Unit B (22P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Short in the wire(s) between navigation unit and auxiliary jack assembly.
Replace the affected shielded harness.

NO -Go to step 12.

From terminal

To terminals

B1

B2

(1)

, B3, B11, B12, B13

B2

(1)

B3, B11, B12, B13

B3

B11, B12, B13

B11

B12, B13

B12

B13

(1)

Shielded wire



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































12. Check for continuity between navigation unit connector B (22P) and auxiliary

jack assembly 5P connector according to the table.

NAVIGATION UNIT CONNECTOR AND AUXILIARY JACK
ASSEMBLY CONNECTOR REFERENCE

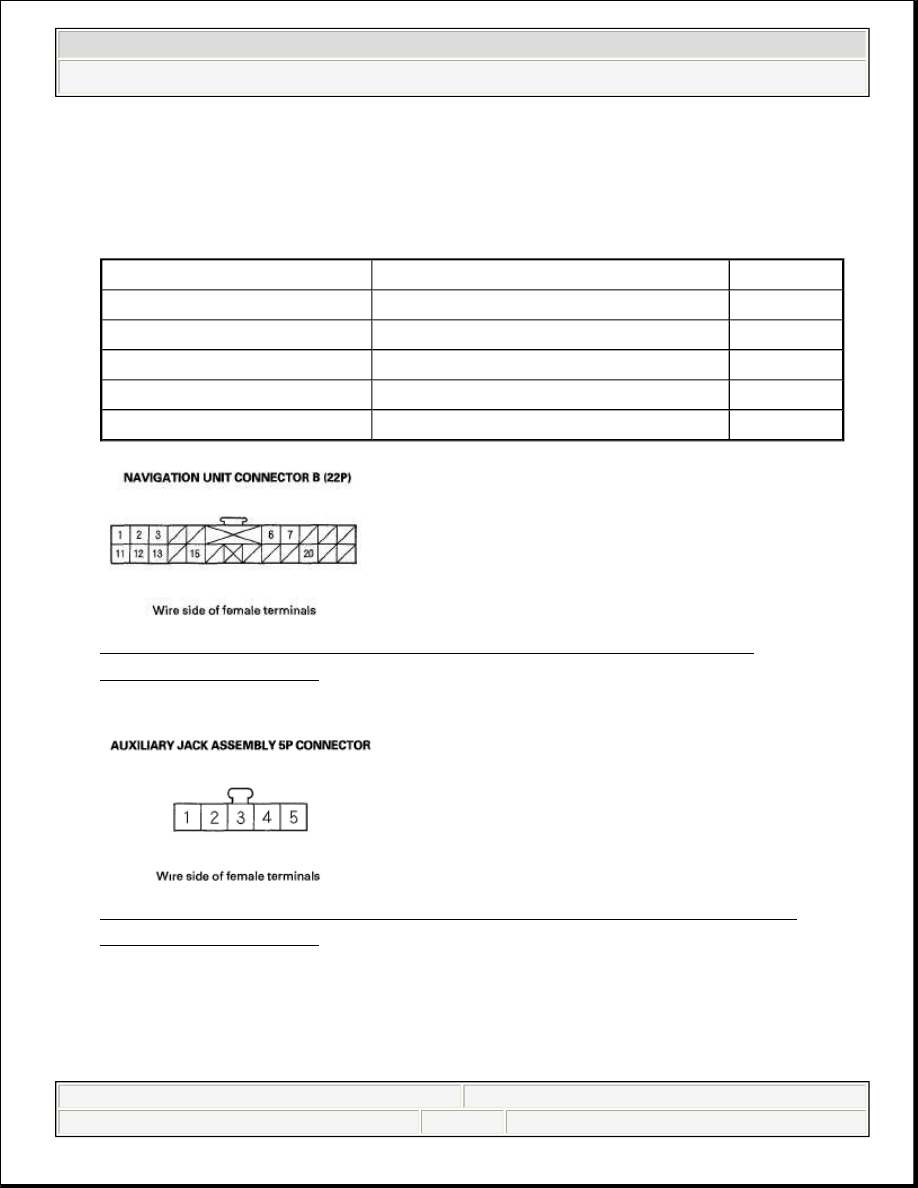

Fig. 100: Checking Continuity Between Navigation Unit B (22P)
Connector Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 101: Checking Continuity Between Auxiliary Jack Assembly 5P
Connector Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good auxiliary jack assembly and recheck. If the

Navigation unit connector Auxiliary jack assembly connector Wire color

B1

3

BRN

B3

2

BLU

B11

4

YEL

B12

5

GRN

B13

1

WHT



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































symptom/indication goes away, replace the original auxiliary jack assembly. If
the symptom/indication is still present, replace the navigation unit (see
NAVIGATION UNIT REMOVAL/INSTALLATION ).

NO -Open in the wire(s) between navigation unit and auxiliary jack assembly.
Replace affected shielded harness.

13. Disconnect auxiliary jack assembly 5P connector.
14. Disconnect audio unit connector B (22P).
15. Check for continuity between body ground and audio unit connector B (20P)

according to the table.

AUDIO UNIT CONNECTOR REFERENCE

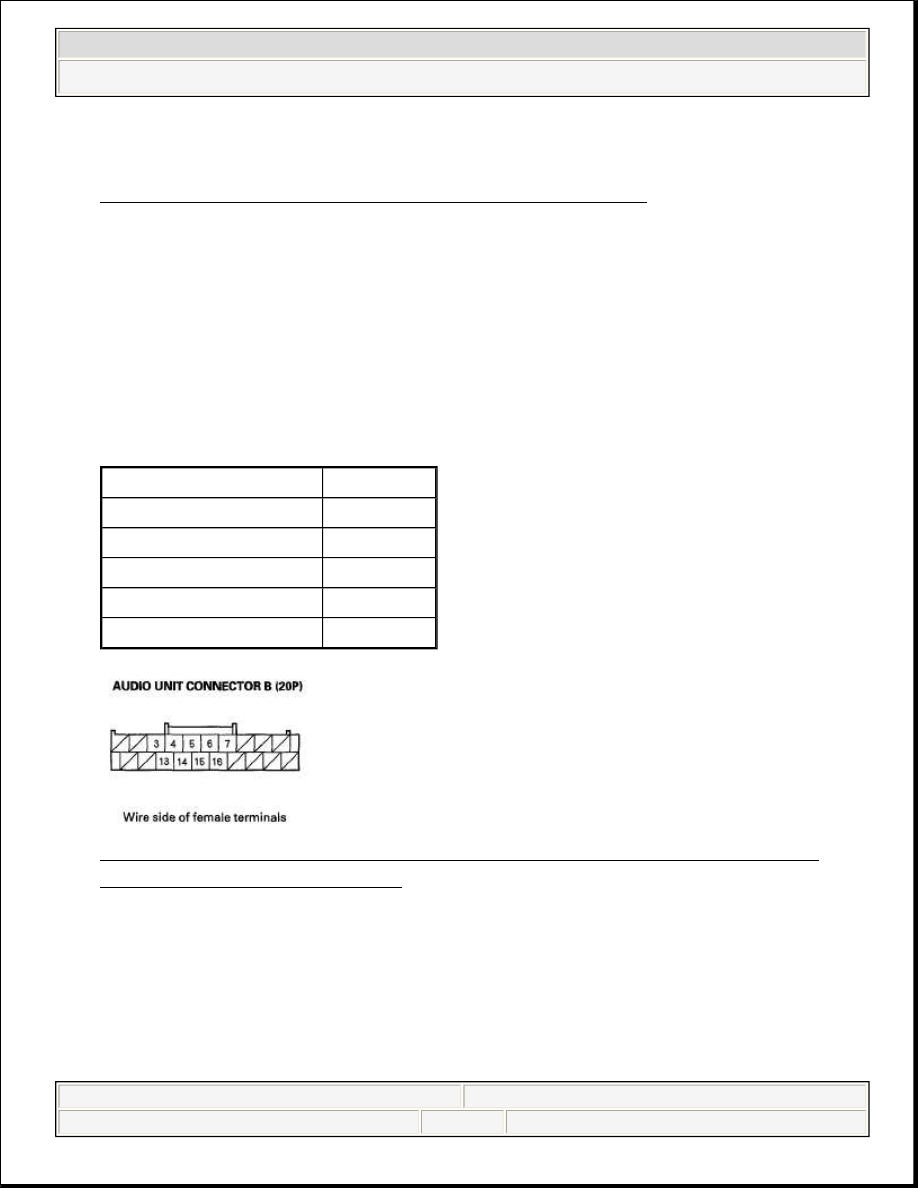

Fig. 102: Checking Continuity Between Audio Unit B (20P) Connector
Terminals And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Short to body ground in the wire(s) between audio unit and auxiliary
jack assembly. Replace the affected shielded harness.

Audio unit connector Wire color

B3

BRN

B5

BLU

B13

YEL

B14

GRN

B15

WHT



2008 Honda Civic LX
