3. Test-drive the vehicle.
4. Check for DTCs with the HDS.

Is DTC 81-51, 81-53, 81-55, or 81-57 indicated?

YES -Go to step 5.

NO -Intermittent failure, the system is OK at this time.

5. Turn the ignition switch to LOCK (0).
6. Disconnect the VSA modulator-control unit 37P connector.
7. Turn the ignition switch ON (II).
8. Measure voltage between body ground and the appropriate VSA modulator-

control unit 37P connector terminals (see table).

DTC REFERENCE

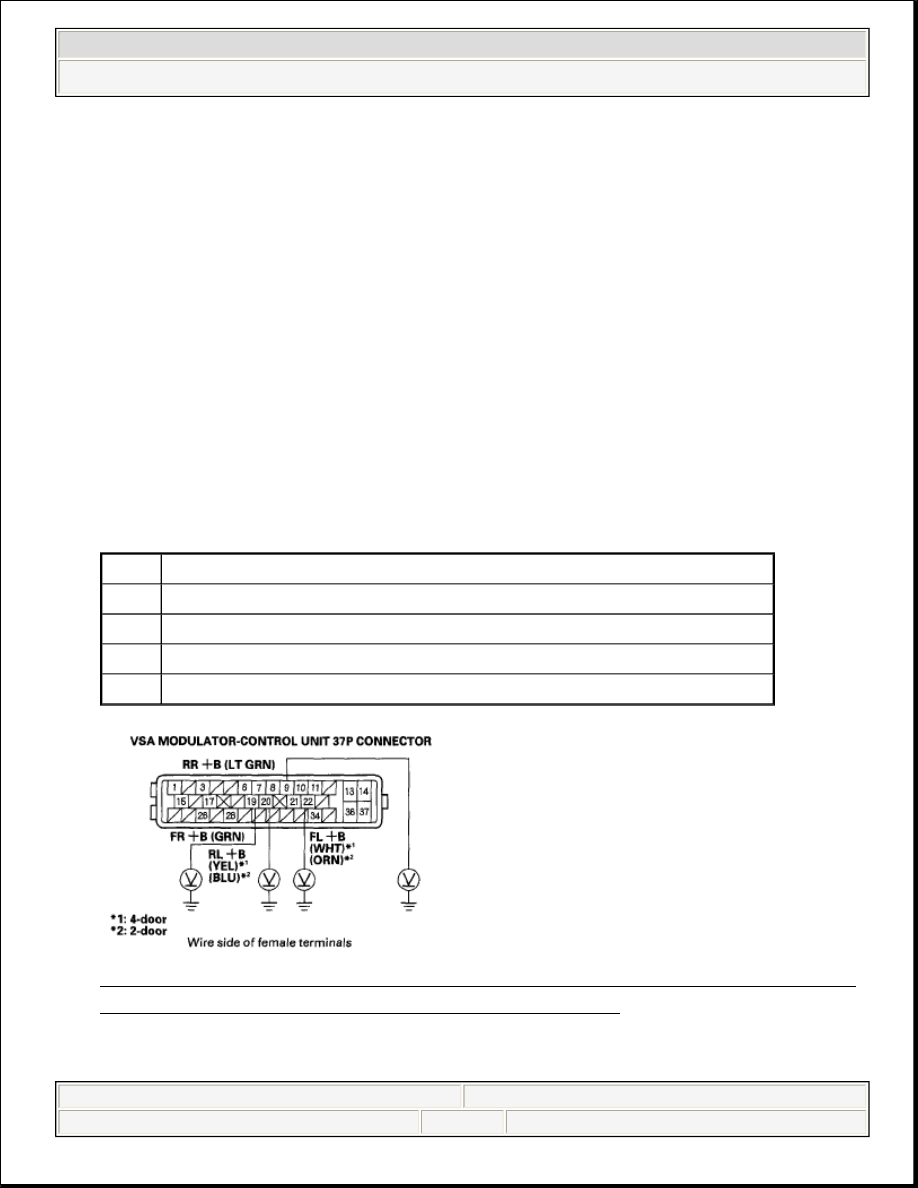

Fig. 45: Measuring Voltage Between Body Ground And Appropriate VSA
Modulator-Control Unit 37P Connector Terminals

Is there 0.1 V or more?

DTC VSA Modulator-control Unit 37P Connector Terminals No.

81-51

No. 19

81-53

No. 22

81-55

No. 9

81-57

No. 20



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































YES -Repair short to power in the wire between the appropriate wheel speed
sensor and the VSA modulator-control unit.

NO -Replace the VSA modulator-control unit (see VSA MODULATOR-
CONTROL UNIT REMOVAL AND INSTALLATION ).

DTC 81-3D: CENTRAL PROCESSING UNIT (CPU) INTERNAL CIRCUIT MALFUNCTION; DTC
81-3E: CENTRAL PROCESSING UNIT (CPU) INTERNAL CIRCUIT MALFUNCTION; DTC 81-59:
CENTRAL PROCESSING UNIT (CPU) INTERNAL CIRCUIT MALFUNCTION

1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Turn the ignition switch to LOCK (0), then turn it ON (II) again.
4. Turn the steering wheel from lock to lock.
5. Check for DTCs with the HDS.

Is DTC 81-3D, 81-3E, or 81-59 indicated?

YES -Replace the VSA modulator-control unit (see VSA MODULATOR-
CONTROL UNIT REMOVAL AND INSTALLATION ).

NO -Intermittent failure, the system is OK at this time.

DTC 83-13: ECM COMMUNICATION ERROR; DTC 83-14: ECM COMMUNICATION ERROR

1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Test-drive the vehicle.
4. Check for DTCs with the HDS.

Is DTC 83-13, or 83-14 indicated?

YES -Go to step 5.

NO -Intermittent failure, the system is OK at this time. Check for loose
terminals between ECM connector A (44P) and the VSA modulator-control
unit 37P connector. Refer to INTERMITTENT FAILURES



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































TROUBLESHOOTING (see ).

5. Turn the ignition switch to LOCK (0).
6. Substitute a known-good ECM (see SUBSTITUTING THE ECM ).
7. Turn the ignition switch ON (II).
8. Clear the DTC with the HDS.
9. Test-drive the vehicle.

10. Check for DTCs with the HDS.

Is DTC 83-13, 83-14 indicated?

YES -Replace the VSA modulator-control unit (see VSA MODULATOR-
CONTROL UNIT REMOVAL AND INSTALLATION ).

NO -Replace the original ECM (see ECM REPLACEMENT ).

DTC 84-21: VSA SENSOR NEUTRAL POSITION NOT WRITING

1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Do the VSA sensor neutral position memorization (see VSA SENSOR

NEUTRAL POSITION MEMORIZATION ).

4. Turn the ignition switch to LOCK (0), then turn it ON (II) again.
5. Check for DTCs with the HDS.

Is DTC 84-21 indicated?

YES -Check for loose terminals in the VSA modulator-control unit 37P
connector. If necessary, substitute a known-good VSA modulator-control unit
(see VSA MODULATOR-CONTROL UNIT REMOVAL AND
INSTALLATION), and retest.

NO -The system is OK at this time.

DTC 86-01: F-CAN BUS-OFF MALFUNCTION



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Turn the ignition switch to LOCK (0), then turn it ON (II) again.
4. Check for DTCs with the HDS.

Is DTC 86-01 indicated?

YES -Go to step 5.

NO -Intermittent failure, the system is OK at this time. Check for loose
terminals between ECM connector A (44P) and the VSA modulator-control
unit 37P connector. Refer to INTERMITTENT FAILURES
TROUBLESHOOTING (see ).

5. Turn the ignition switch to LOCK (0).
6. Short the SCS line with the HDS.
7. Disconnect ECM connector A (44P).
8. Disconnect the HDS from the data link connector (DLC).
9. Disconnect the gauge control module (tach) 36P connector.

10. Disconnect SRS unit connector A (28P).
11. With EPS: Disconnect EPS control unit connector D (28P).
12. With TPMS: Disconnect the TPMS control unit 20P connector.
13. Disconnect the yaw rate-lateral acceleration sensor 5P connector.
14. Disconnect the VSA modulator-control unit 37P connector.
15. Check for continuity between VSA modulator-control unit 37P connector

terminals No. 1 and No. 15 and body ground individually.
