168

Действия в непредвиденной ситуации

X7-0194

1

2

X7-0268

X7-0195

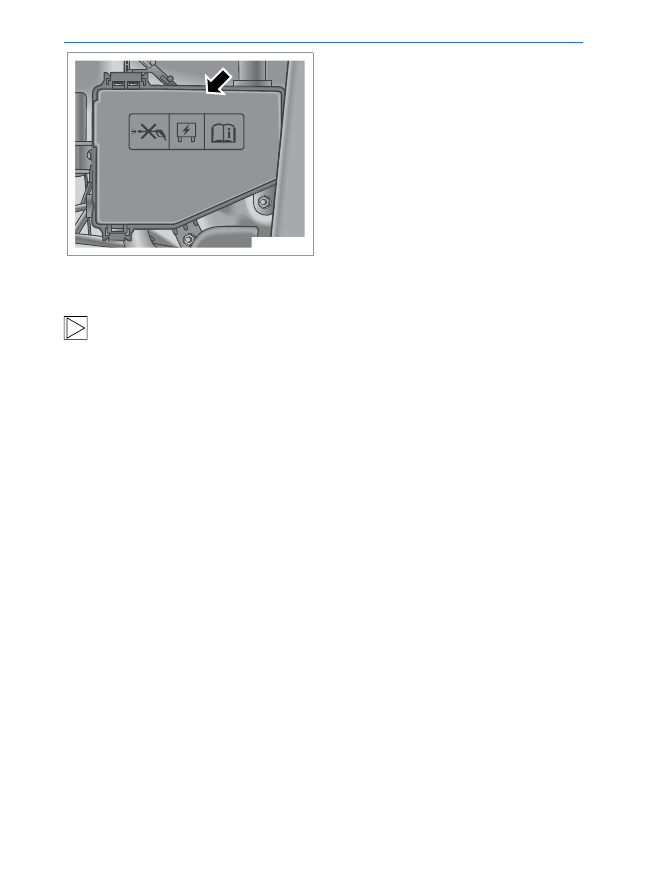

4. Для проверки предохранителя необходи-

мо ослабить защелку в месте, указанном на

рисунке, и снять крышку блока предохрани-

телей.

1

 Попадание жидкости на электрические

компоненты автомобиля может привести

к  их  повреждению.  Все  электроприборы

должны быть защищены крышками.◄

169

Действия в непредвиденной ситуации

1

2

3

4

5

6

7

8

20A

EF12

SPARE

SPARE

SPARE

SPARE

EF14

60A

MAIN RELAY

SPARE

EF18

EF19

EF20

EF29

EF22

EF26

EF09

EF10

EF11

10A

15A

15A

20A

20A

ENG

10A

30A

15A

20A

INJECT

ENG

EFI

0

2

HORN

HIGH

BEAM

FUEL

PUMP

DRV

DRV

SEAT

HTR

EF01

30A

EF02

60A

ALT

EF03

40A

ABS

ABS

40A

EF04

50A

EF07

EF08

30A

HI

L0

PASS

15A

EF28

10A

EF06

SPARE

EF06

EF06

15A

15A

DRV

A/C

CLUTCH

EF24

10A

EF25
10A

EF17

10A

EF16

10A

SPARE SPARE SPARE

R

L

R

L

FRONT

FOG

LOW

NEAM

PASS  SEAT

HTR

PASS

COOLING   FAN

HI

COOLING   FAN

HI

LOW

RR    DEFOG

RR

RR

ST

STARTER

SPARE

SPARE

SPARE

SPARE

SPARE

SPARE

10A

EF30

SPARE SPARE

10A

10A

15A

15A

20A

30A

HI

X7-0196

№ предохра-

нителя

Номинальный

ток (А)

Наименование

Примечание

EF01

30

Предохранитель электропривода

регулировки сиденья

/

EF02

60

Главный предохранитель ALT

внутреннего электрического блока

/

EF03

40

Предохранитель ABS

/

EF04

40

Предохранитель ABS

/

EF05

15

Предохранитель противотуманных фар

/

EF06

10

Предохранитель кондиционера

/

EF07

50

Предохранитель цепи высокой скорости

вентилятора радиатора

/

EF08

30

Предохранитель цепи низкой скорости

вентилятора радиатора

/

EF09

30

Предохранитель EMS

/

170

Действия в непредвиденной ситуации

№ предохра-

нителя

Номинальный

ток (А)

Наименование

Примечание

EF10

15

Предохранитель EFI

/

EF11

10

Предохранитель кислородного датчика

/

EF12

20

Предохранитель обогревателя заднего

стекла

/

EF14

60

Внутренний электрический блок

главный предохранитель В+

/

EF16

10

Предохранитель лампы дальнего света

левой фары

/

EF17

10

Предохранитель лампы дальнего света

правой фары

/

EF18

10

Предохранитель EMS

Модель

с двигателем

JLD-4G20

EF19

15

Предохранитель звукового сигнала

/

EF20

15

Предохранитель топливного насоса

/

EF22

20

Предохранитель ламп ближнего света

/

EF24

10

Предохранитель лампы ближнего

света правой фары

/

EF25

10

Предохранитель лампы ближнего

света левой фары

/

EF26

10

Предохранитель топливных форсунок

Модель

с двигателем

JLD-4G20

EF27

15

Предохранитель обогревателя

водительского сиденья

/

EF28

15

Предохранитель обогревателя

пассажирского сиденья

/

EF29

20

Предохранитель ламп дальнего света

/

EF30

10

Предохранитель обогревателя зеркал

заднего вида

/

171

Действия в непредвиденной ситуации

1

2

3

4

5

6

7

8

Центральный монтажный

блок

X7-0197

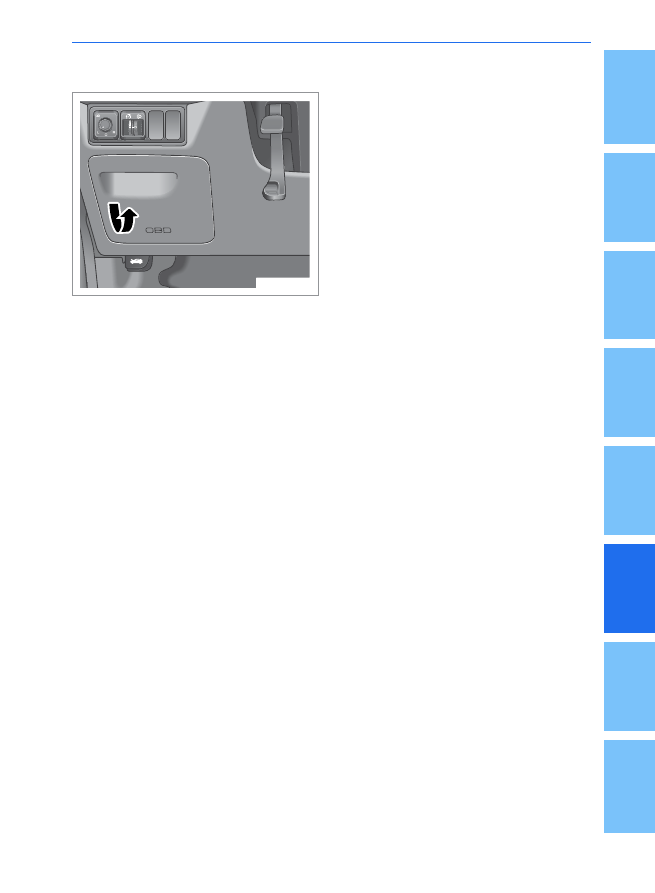

Центральный монтажный блок расположен

в левой части приборной панели. Для про-

верки предохранителей следует открыть

защитную крышку.

172

Действия в непредвиденной ситуации

FOLD

FOLD

MIRROR

UNFOLD

UNFOLD

MIRROR

BLOWER

FRT DEFOG

1

IF09

 10A

IF08

 10A

SPARE

ACCESSORY

ACC

IGNITION



2

1

1

1

IF18 20A

ACC

IF12 10A

IF13 10A

TCM

S

PARE

IF

11

20A

IF10 10A

SPARE SPARE

SPARE SPARE SPARE

SPARE SPARE PEPS

SPARE SPARE SPARE

IF31

15A

LUGGARE

IF19

15A

FRONT

IF20

15A

IF21

10A

REAR

ACC

IF32

15A

TCU

IF16

10A

SRS

IF17

10A

IF15

20A

SPARE

SPARE

SPARE SPARE

IF05

10A

RR

p

IF29

10A

IF28

20A

IF27

30A

BCM

IF23

15A

POWER

   UNIT

IF26

10A

GATE

 WAY

IF25

10A

PEPS

IF24

20A

IF22

15A

4WD

IF14

30A

IF01

20A

L

R

IF02

20A

IF03

40A

SW 2

IGNITION



SW 1

X7-0198

№ предохра-

нителя

Номинальный

ток (А)

Наименование

Примечание

IF01

20

Предохранитель левого электрического

стеклоподъемника

/

IF02

2

Предохранитель правого электрического

стеклоподъемника

/

IF03

40

Предохранитель вентилятора салона

/

IF05

10

Предохранитель электродвигателя

заднего стеклоочистителя

/

IF08

10

Предохранитель блока управления

кондиционером

/

IF09

10

Предохранитель цепи IG2

/

IF10

10

Предохранитель электропривода зеркал

заднего вида

/

IF11

20

Предохранитель электропривода

верхнего люка

/

IF12

10

Предохранитель обогревателя ветрового

стекла

/

173

Действия в непредвиденной ситуации

1

2

3

4

5

6

7

8

№ предохра-

нителя

Номинальный

ток (А)

Наименование

Примечание

IF13

10

Предохранитель комбинированного

переключателя рулевой колонки

/

IF14

30

Главный предохранитель цепи IG1

/

IF15

20

Предохранитель PEPS

/

IF16

10

Предохранитель блока управления

системой подушек безопасности

/

IF17

10

Предохранитель цепи IG1

/

IF18

20

Главный предохранитель ACC

/

IF19

15

Предохранитель задней электрической

розетки

/

IF20

15

Предохранитель передней

электрической розетки

/

IF21

10

Предохранитель ACC

/

IF22

15

Предохранитель 4WD

/

IF23

15

Предохранитель ECU

/

IF24

20

Предохранитель центрального замка

/

IF25

10

Предохранитель PEPS

/

IF26

10

Предохранитель модуля шлюза

/

IF27

30

Предохранитель BCM

/

IF28

20

Предохранитель электродвигателя

переднего стеклоочистителя

/

IF29

10

Предохранитель стоп-сигналов

/

IF31

15

Предохранитель электрической розетки

багажного отделения

/

IF32

15

Предохранитель TCU

/

174

Действия в непредвиденной ситуации

Проверка и замена

предохранителя

1. Выключите зажигание и все электропри-

боры, затем отсоедините кабель от отрица-

тельного вывода аккумуляторной батареи.

X7-0199

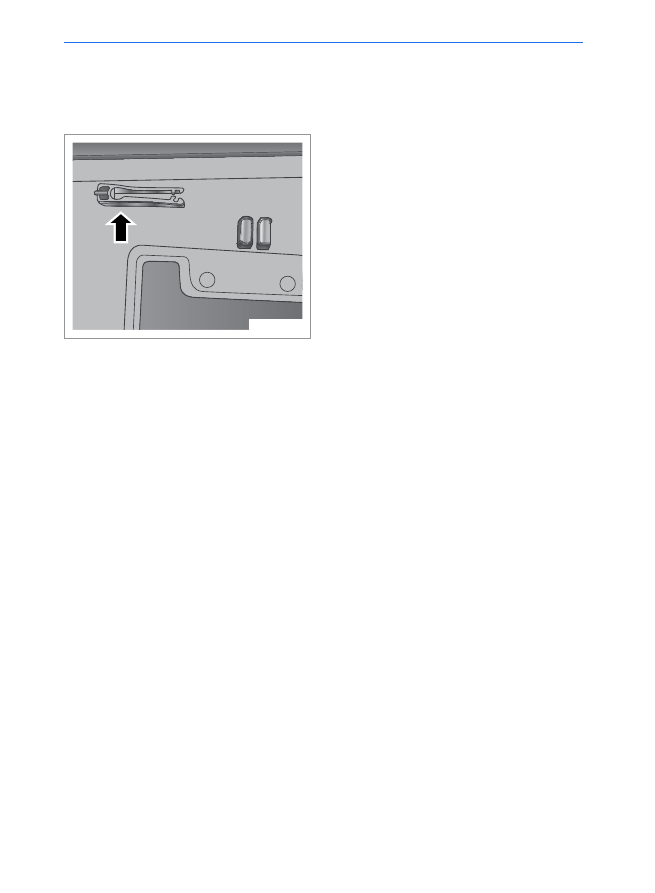

2. Захватите головку предохранителя с од-

ного конца съемником для предохранителя,

затем потяните предохранитель и снимите

его. Проверьте, не перегорел ли предохра-

нитель, если перегорел – замените его.

3. Замените перегоревший предохранитель

новым предохранителем такого же номи-

нала. Если новый предохранитель сразу

после установки перегорит, обратитесь за

помощью  в  авторизованный  сервисный

центр Geely.

Замена ламп

Как правило, для замены лампы необходи-

мо снять некоторые компоненты автомоби-

ля. Поэтому выполнение соответствующих

работ требует профессиональных навыков.

Замена ламп, расположенных в зоне мо-

торного отсека, сопряжена с дополнитель-

ными трудностями и риском, поскольку в

моторном отсеке имеются многочисленные

горячие и движущиеся детали.

Для замены ламп обратитесь в авторизо-

ванный сервисный центр Geely.

175

Действия в непредвиденной ситуации

1

2

3

4

5

6

7

8

Технические характеристики ламп

Приборы наружного освещения

№

Наименование

Кол-во

Цвет

свечения

Мощность (Вт)

Наименование

1

Лампа дальнего

света

2

Белый

55 Вт

Тип 1 (галогенная)

Белый

16 Вт

Тип 2 (светодиод)

2

Лампа ближнего

света

2

Белый

55 Вт

Тип 1 (галогенная)

Белый

25 Вт

Тип 2 (светодиод)

3

Лампа переднего

указателя

поворота

2

Желтый

10 Вт

Тип 1 (светодиод)

Желтый

21 Вт

Тип 2 (галогенная)

4

Передний

габаритный фонарь

2

Белый

5 Вт

Тип 1 (светодиод)

Белый

1,5 Вт

Тип 2 (светодиод)

5

Противотуманная

фара

2

Белый

35 Вт

6

Дневной ходовой

огонь

2

Белый

4 Вт

Тип 1 (светодиод)

Белый

15 Вт

Тип 2 (светодиод)

Белый

21 Вт

Экспортный

вариант

7

Лампа повторителя

указателя поворота

2

Желтый

1,1 Вт

8

Лампа заднего

указателя

поворота

2

Желтый

21 Вт

9

Задний

противотуманный

фонарь

1

Красный

21 Вт

10

Задний габаритный

фонарь

2

Красный

11,7 Вт

11

Стоп-сигнал

2

Красный

4,4 Вт

12

Дополнительный

стоп-сигнал

1

Красный

3,4 Вт

13

Фонарь заднего

хода

2

Белый

16 Вт

14

Лампа подсветки

номерного знака

2

Белый

5 Вт

15

Задние

отражатели

2

Красный

-
