Часть 3. Проверка аудиосистемы.

1.  Устранение неисправностей.

Неисправность

Причина

1. Неисправна цепь питания радио

При включении, радио не работает

2. Неисправно радио
1. Контакт подсветки радио

Не горит подсветка радио, при
включении габаритных огней

2. Неисправно радио
1. Цепь динамиков
2. Неисправна цепь питания радио

Нет звука во всех режимах

3. Неисправно радио
1. Цепь динамиков
2. Неисправна цепь питания радио

Слабый звук во всех режимах
(малая громкость)

3. Неисправно радио
1. Цепь антенны

Слабый прием радиопередач

2. Неисправно радио
1. Неисправна кассета
2. Неисправна цепь питания радио

Нет возможности вставить кассету
или воспроизвести ее

3. Неисправно радио
1. Неисправна кассета

Кассета не извлекается

2. Неисправно радио
1. Неисправна кассета

Плохое качество только при
воспроизведении кассеты

2. Неисправно радио
1. Неисправна кассета

Замятие магнитной ленты,
неправильное срабатывание
автоматического переключения

2. Неисправно радио

1. Неисправна цепь CD

CD не вставляется или не
извлекается после проигрывания

2. Неисправен проигрыватель CD
1. Неисправен проигрыватель CD

Питание есть, проигрыватель CD
не работает

2. CD
1. Неисправна цепь CD

CD не извлекается

2. Неисправен проигрыватель CD
1. Провод между CD и основным устройством

Плохое качество только при
воспроизведении CD

2. Неисправен проигрыватель CD
1. Неисправен проигрыватель CD

Скачки звука при проигрывании
CD

2. Неправильно установлен проигрыватель
CD

2. Проверка:

(1)

При включении аудиосистема не работает:

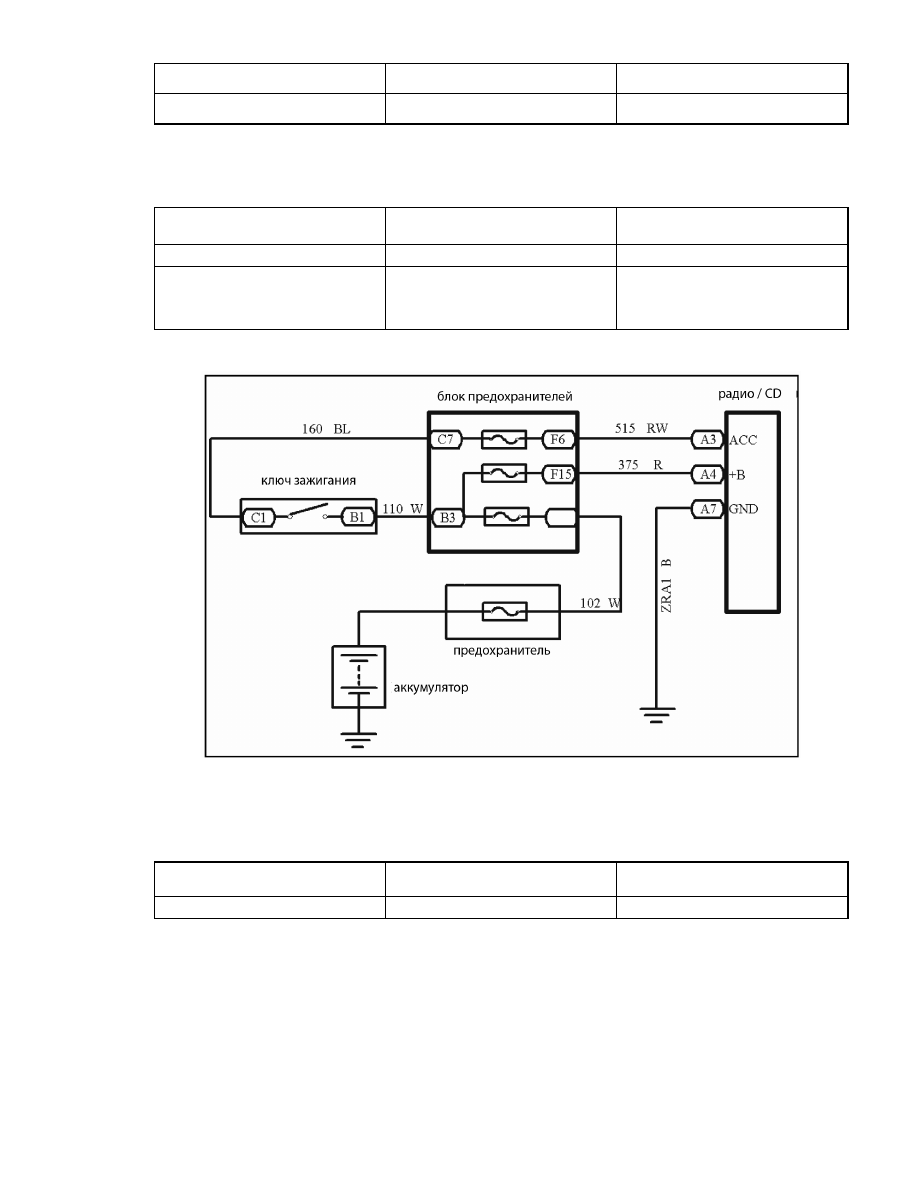

(а)  Проверьте радио в сборе (+B, ACC, GND). 1. Проверьте цепь между контактами в

каждом режиме работы как описано в таблице;

187

Проверяемые контакты

Состояние

Норма

GND

постоянно

постоянный

(b)  Проверьте напряжение между контактами в каждом режиме работы как описано в

таблице.

Проверяемые контакты

Состояние

Норма

+B - GND

постоянно

10 - 14В

ACC - GND

ключ зажигания в
положении «ACC» или
«ON»

10 - 14В

(2)  Подсветка панели радио не работает при включении габаритных огней:

(а)  Проверьте  радио  в  сборе (TAIL). Проверьте  цепь  между  контактами  в  каждом

режиме работы как описано в таблице.

Проверяемые контакты

Состояние

Норма

TAIL - GND

Подрулевой переключатель

10 - 14V

188

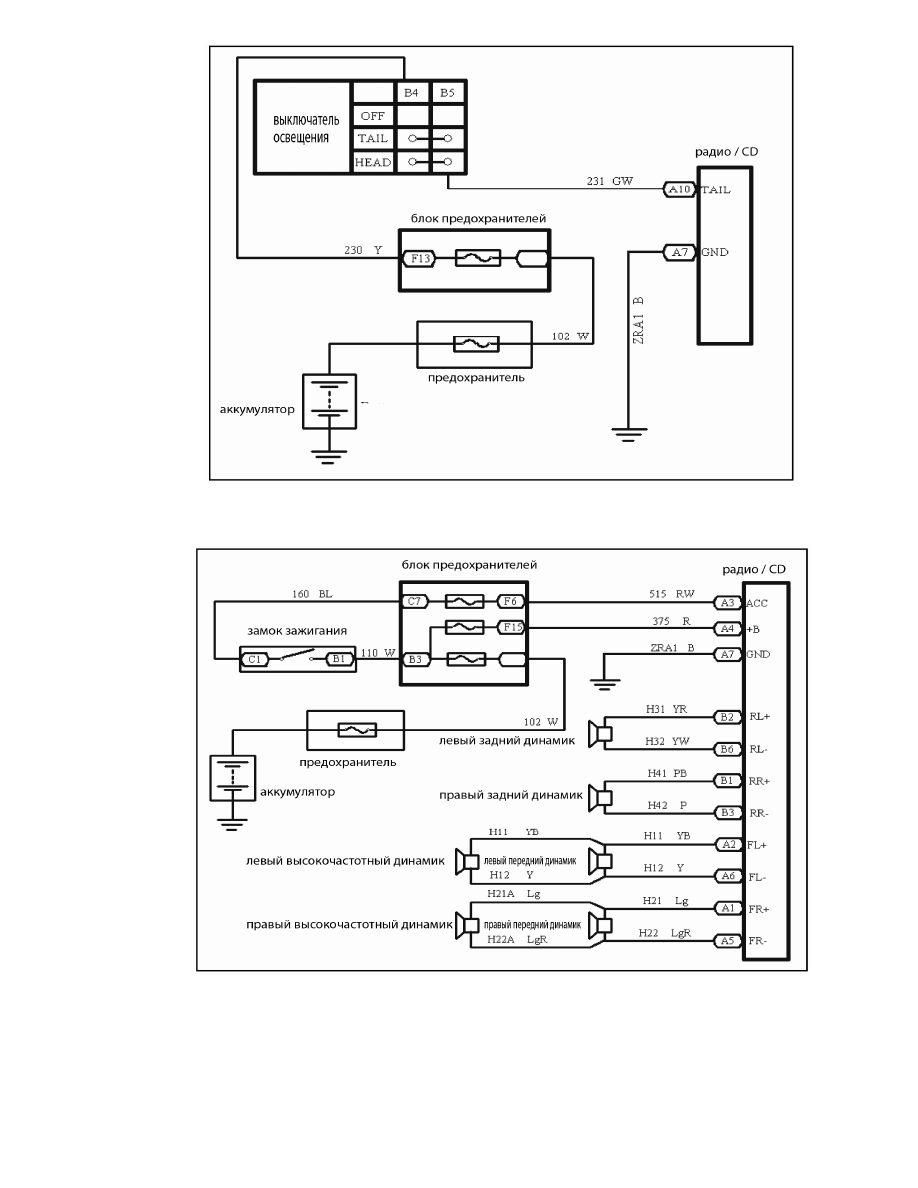

(3)  Нет звука на всех режимах работы аудиосистемы. Проверьте цепь согласно схемы.

(4)  Проверка высокочастотных динамиков:

(a) Отсоедините разъем динамика;
(b) Проверьте сопротивление. Стандартное сопротивление: 4Ω;
(с)  Проверьте динамики;
(d)  Проверьте провода и разъем.

189

Примечание: Не снимайте динамик во время проверки.

(5)  Проверьте и замените аудиосистему (+B, ACC, GND):

(a)  Проверьте цепь между контактами в каждом режиме работы как описано в

таблице;

Проверяемые контакты

Состояние

Норма

GND

Постоянно

Цепь замкнута

(b)  Проверьте цепь между контактами в каждом режиме работы как описано в

таблице.

Проверяемые контакты

Состояние

Норма

+B - GND

Постоянно

10 - 14В

ACC - GND

ключ зажигания в
положении «ACC» или
«ON»

10 - 14В

(6)  Нет возможности ловить радиосигнал:

(a)  Проверьте работоспособность автоматической настройки каналов;
(b)  Провте антенну.

(7)  Нет возможности вставить или воспроизвести кассету:

(а)  Проверьте аудиосистему на наличие внутри посторонних предметов или

неисправностей;

(b)  Проверка кассеты. Проверьте, есть ли запись на пленке.

(8)  Проверьте аудиосистему (+B, ACC, GND):

(а)  Проверьте цепь между контактами в каждом режиме работы как описано в

таблице;

Проверяемые контакты

Состояние

Норма

GND

Постоянно

Цепь замкнута

(b)  Проверьте цепь между контактами в каждом режиме работы как описано в

таблице.

Проверяемые контакты

Состояние

Норма

+B - GND

постоянно

10 - 14В

ACC - GND

ключ зажигания в
положении «ACC» или
«ON»

10 - 14В

(9)  Кассета не извлекается:

(а) Нажмите  кнопку "EJECT" и  проверьте  работу  механизма. Нажмите  кнопку

"EJECT", кассета должна извлечься из аудиосистемы;

(b)  Проверка кассеты. Проверьте наружное состояние кассеты, все наклейки должны

быть надежно приклеены и т.д.;
