174

(6)  Выключатель  освещения  багажника. Проверьте  выключатель  освещения  багажника.

Проверку  проведите  между  контактом  и «массой» автомобиля. Если  обнаружены  не
соответствия, замените переключатель.

Положение выключателя

Проверяемые контакты

Состояние

Включено

1 – «масса»

цепь замкнута

Выключено

1 – «масса»

цепь не замкнута

(7)

Выключатель  внутреннего  освещения. Проверьте  цепь  каждого  контакта
выключателя.

Положение выключателя

Проверяемые

контакты

Состояние

включено

1-2

цепь замкнута

выключено

1-2 2-3

цепь не замкнута

дверь открыта

2-3

цепь замкнута

Передний плафон

дверь закрыта

2-3

цепь не замкнута

включено (выключатель
нажат)

1-2

цепь замкнута

Левый и правый
плафон

выключено

1-2

цепь не замкнута

(8) Выключатель  задних  плафонов. Проверьте  выключатель  плафонов  заднего  ряда.

Проверку  проведите  между  контактами  выключателя  согласно  таблице. Если
обнаружены не соответствия, замените переключатель.

Положение выключателя

Проверяемые контакты

Состояние

Включено

1/2

цепь замкнута

Выключено

1/2

цепь не замкнута

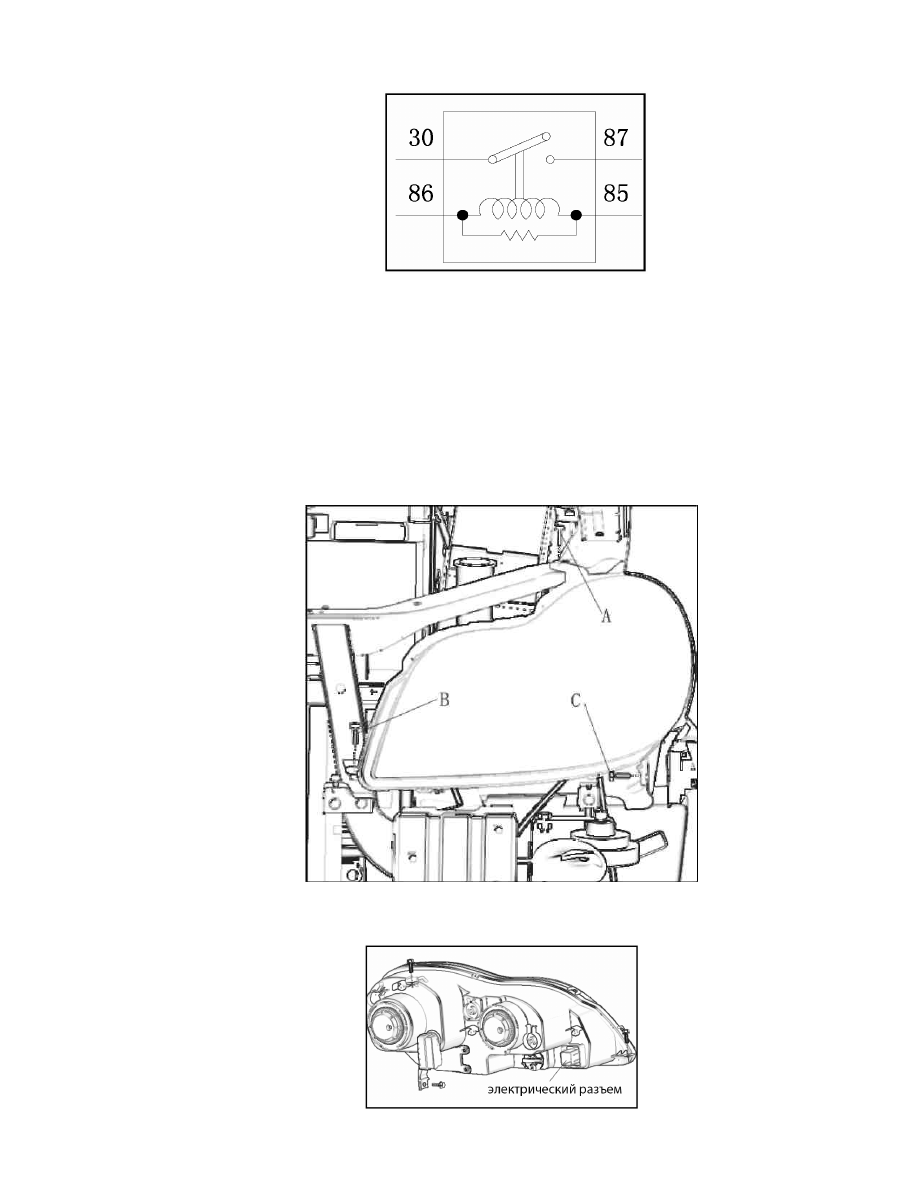

(9) Реле  передних  противотуманных  фар. Проверьте  цепь  реле  передних  противоту-

манных фар:
(a)  Проверку проведите между контактами. Если обнаружены не соответствия,

замените реле;

(b)  Подайте напряжение (10В~14В) на контакты 86 и 85, затем проверьте цепь между

контактами 30 и 87. Если обнаружены не соответствия, замените реле.

Проверяемые

контакты

Состояние

86-85

цепь замкнута

30-87

цепь не замкнута

175

Часть 3. Замена фары головного света.

1. Снятие:

(1) Снимите передний бампер (См. пункт «Замена бампера»);
(2) Снимите 3 крепежных болта (A, B, C как показано на рисунке) фары головного света;

(3)  Отсоедините разъем;

176

(4)   Покачайте разъемы в гнездах и снимите фору.

2. Установка:

(1) Подсоедините разъем;
(2) Установите фару и 3 болта крепления;
(3) Установите передний бампер;
(4) Установите правильно автомобиль;
(5) Отрегулируйте направление светового пучка фары.

3. Замена ламп фары головного света:

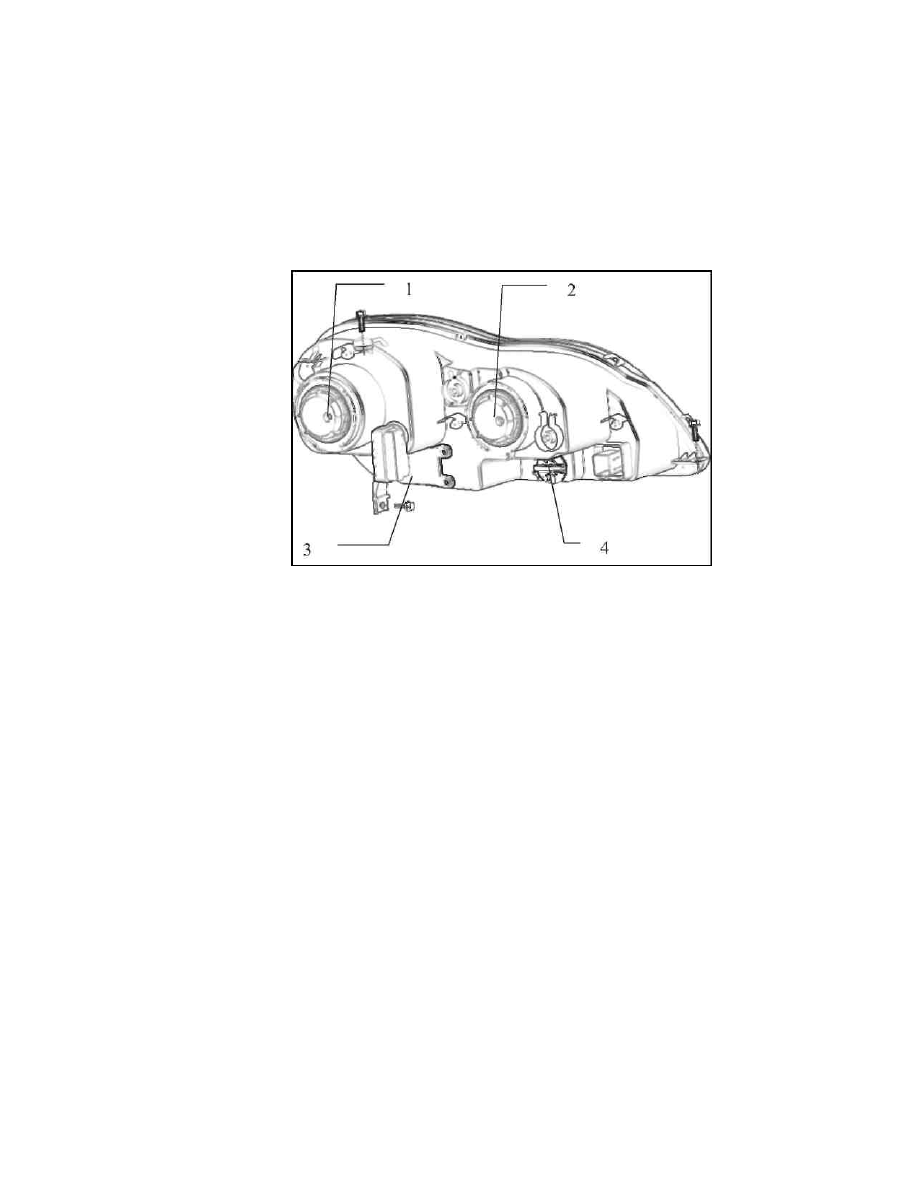

1.Крышка лампы ближнего света 2.Крышка лампы
дальнего света 3.Крышка лампы указателя поворота
4.Фиксатор фары

(1)  Замена ламп дальнего и ближнего света:

(a) Поверните крышку лампы против часовой стрелки и снимите ее;
(b) Снимите заглушку;
(c) Снимите крепежную скобу;
(d) Снимите держатель лампы и снимите лампу;
(e) Замените лампу.

(2)  Замена лампы указателя поворота:

(a) Снимите 3 винта крепления крышки при помощи;
(b) Поверните держатель лампы против часовой стрелки. Снимите держатель лампы и

снимите лампу;

(c) Замените лампу.

(3)  Замена  ламп  головного  света. Поверните  держатель  лампы  против  часовой  стрелки.

Снимите держатель лампы и снимите лампу. Замените лампу.

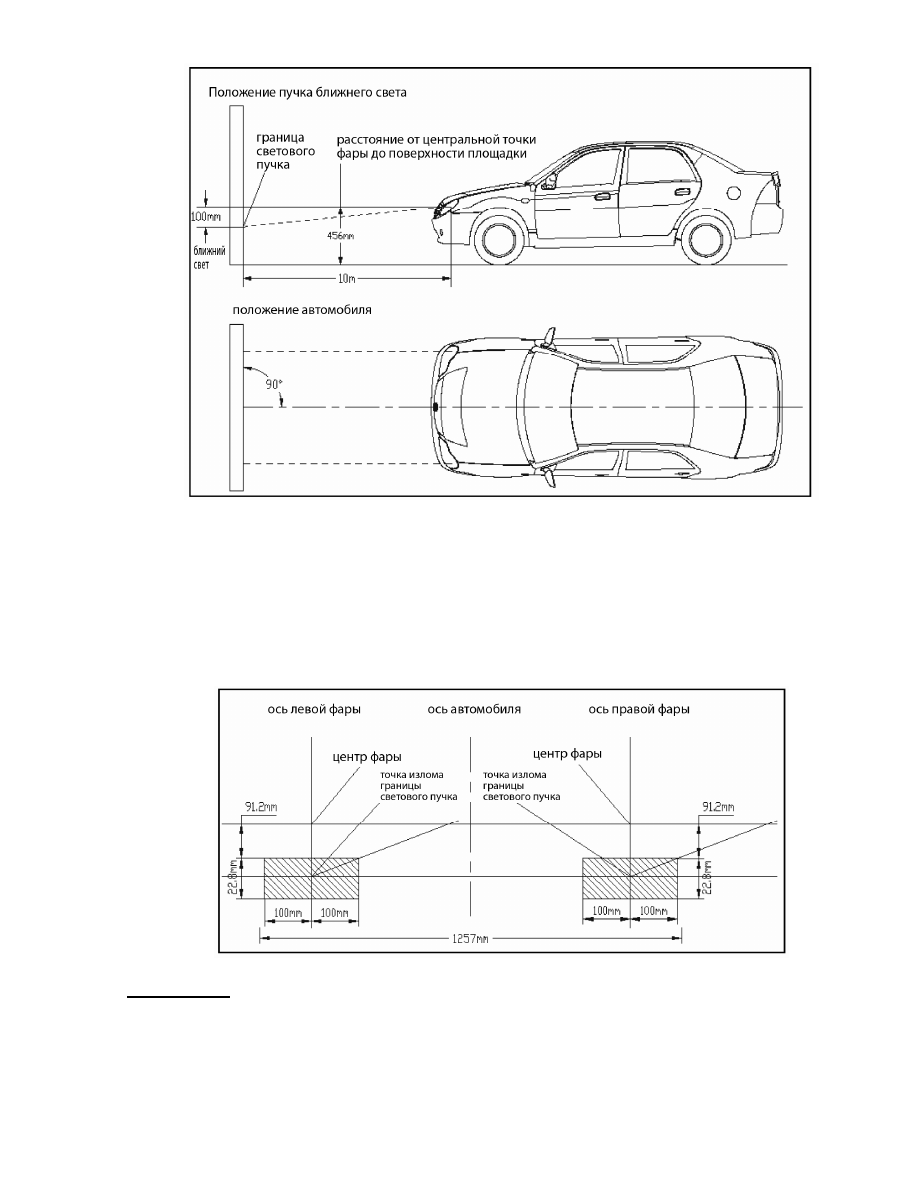

4.  Регулировка положения светового пучка головного света. Ближний свет.

(1)  Правильно установите автомобиль:

(a) Убедитесь в том, что кузов автомобиля вокруг фар не деформирован;
(b) Проверьте и отрегулируйте давление в шинах;
(c) Установите автомобиль на ровной площадке;
(d) Сядьте на сиденье водителя (топливный бак должен быть полным);
(e) Установите  автомобиль  перед  стеной, он  должен  находиться  перпендикулярно  к

стене;

177

(f) Обеспечьте дистанцию от автомобиля до стены в 10 м.

(2)  Проверьте положение светового пучка ближнего света фар:

(a) Нанесите разметку на стену и отрегулируйте положение светового пучка;
(b) Во время регулировки одной фары, необходимо закрыть другую фару4
(c) Запустите двигатель;
(d) Включите ближний свет фар;
(e) Поверните регулировочные винты. Отрегулируйте высоту границы светового

пучка как показано на рисунке.

Примечание: После  регулировки  регулировочные  винты  необходимо  зафиксировать, во

избежание  их  произвольного  вращения. Расположение  регулировочных  винтов  показано
на  рисунке  ниже.  Регулировочный  винт  A  регулирует  положение  в  горизонтальном  а
направлении. Регулировочный винт B регулирует положение в вертикальном направлении.
