130

Тормоз--Устранение неполадок



Таблица 12(продолжение)





Неполадка

Возможная неисправность компонента  Страницы



1. Тормозной блок (поврежден).



131, 132





2. Гайка (ослабление).



129, 132





3. Тормозной диск (поцарапан)



133, 132





4. Опорная пластина блока  (ослаблена).



133, 132



Шум тормозов



5. Скользящий штырь (износ).



133, 136





6. Тормозной блок (загр. масла).



133, 136





7. Тормозной блок (забит).



133, 136





8. Опорный штырь или пружина (неисправн.).

153





9. Прокладка глушителя (повреждена).



133, 136





10. Установочная пружина (повреждена)



153



Таблица 12.



131

Тормоз--Устранение неполадок



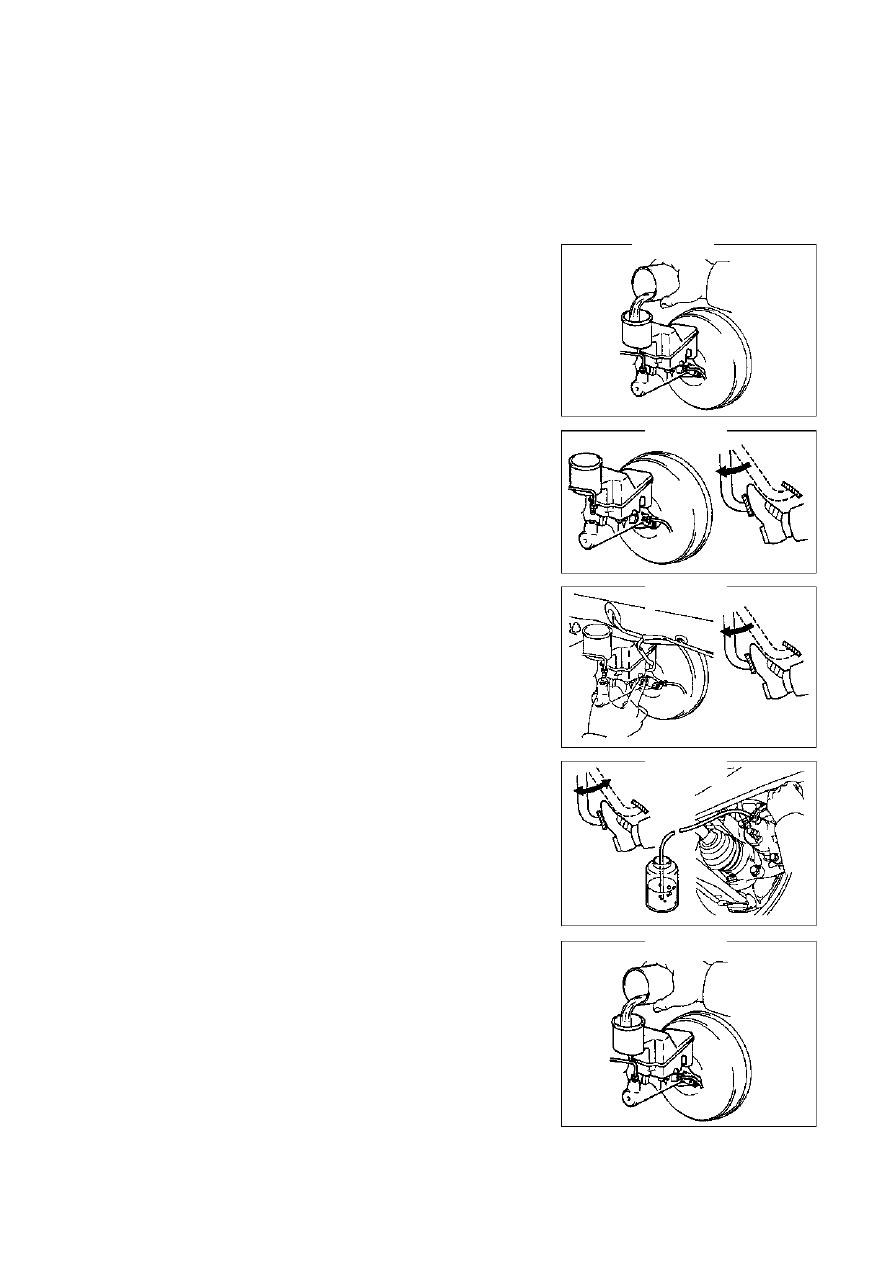

Тормозная жидкость



Выпуск воздуха из тормозной
системы



Совет:  если  любой  из  компонентов  тормозной

системы  поврежден,  или  вы  сомневаетесь  в
наличии воздуха в трубках, выпустите воздух из
тормозной системы полностью.

Примечание:  избегайте  проливания  тормозной

жидкости  на  окрашенные  поверхности,  при
проливании начисто протирайте.

1.  Добавьте тормозную жидкость в

бачок. Тормозная жидкость: DOT-4
(рис.355)

2.  Спустите воздух в главном насосе тормозов.

Совет:  если  насос  или  бак  жидкости  сняты,

необходимо спустить воздух в насосе.

(a) Снимите трубку насоса.
(b) Плавно нажмите педаль тормоза вниз и
зафиксируйте в этом положении.



(c) Закройте масляное отверстие пальцем и отпустите
педаль.
(d) Повторите (b) и (c) три-четыре раза (см.рис.356.357)

3.  Спустите воздух в трубках тормозов (рис.358).



(a) Подключите пластиковую трубку к выходному болту
тормозного насоса.
(b) После нескольких нажатий на педаль тормоза, при

нажатой педали, открутите болт подачи воздуха для
спуска воздуха.

(c) Заблокируйте выходной болт до прекращения

вытекания тормозной жидкости и отпустите педаль
тормоза.

(d) Повторите (b) и (c) до полного спуска воздуха.
(e) Повторите вышеприведенную процедуру и спустите

воздух в трубках каждого колеса.
Момент затяжки: 12.7-17.6 Нм

4.  Проверьте бачок тормозной жидкости (рис.359).

Проверьте уровень жидкости в бачке, при необходимости
добавьте тормозную жидкость.(DOT-4).

Рис.355.

Рис.356.

Рис.357.

Рис.358.

Рис.359.



132

Тормоз--Устранение неполадок



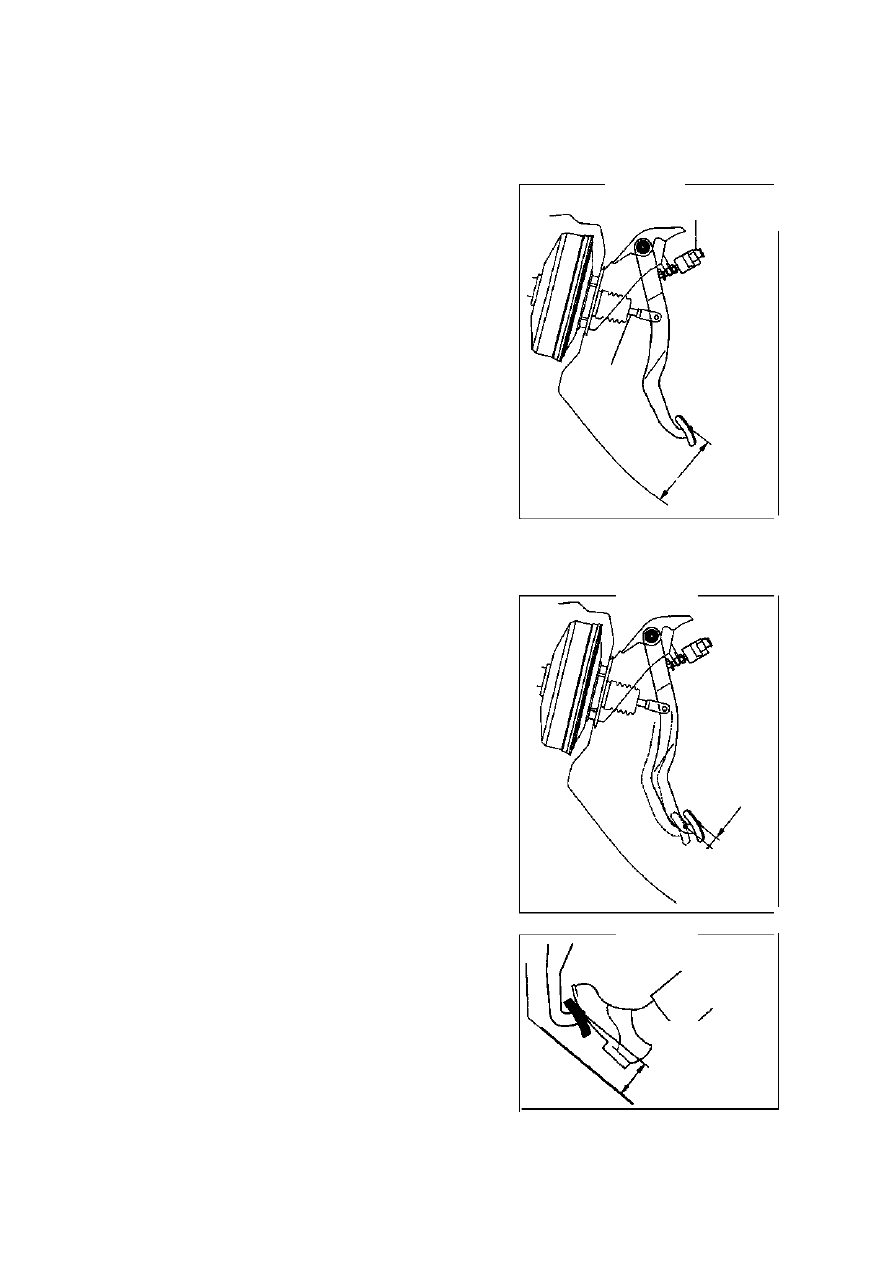

Педаль тормоза

Регулировка



1.  Проверьте и отрегулируйте высоту педали
тормоза.



(a) Проверьте высоту педали тормоза. Расстояние педали

от пола: 136.0-146.0

 мм

 (рис.360).

(b) Отрегулируйте высоту педали тормоза.

(1) Снимите нижнюю облицовку.
(2) Снимите разъем включателя стопов.
(3) Открутите гайку и снимите включатель стопов.
(4) Снимите гайку П-образного зажима рычага педали.
(5) Поверните рычаг для регулировки высоты педали.
(6) Закрепите гайку рычага.

Момент затяжки: 26±2 Нм

(7) Установите включатель стопов.
(8) Подключите разъем включателя стопов.
(9) Нажмите педаль на 5-15

 мм

, чтобы загорелись стопы,

и зафиксируйте гайку.

(10) После сборки, нажмите педаль на 5-15

 мм

 снова, и проверьте включение стопов.

2.  Проверьте свободный ход педали (рис.361).

(a) Заглушите двигатель и нажмите педаль несколько раз до

устранения вакуума в усилителе.

(b) Нажмите

педаль

рукой

вниз

до

ощущения

сопротивления, и измерьте расстояние, как показано на
рисунке 361.
Свободный ход педали: 1-6

 мм

.

Если нет, проверьте зазор включателя стопов.
Зазор включателя стопов: 0.5-2.4

 мм



Если зазор соответствует, устраните неисправность
тормозной системы.

3. Проверьте расстояние от педали до пола
(рис.362).



Отпустите рычаг стояночного тормоза
При работающем двигателе, нажмите педаль тормоза и
измерьте расстояние от пола, как показано на рисунке.
При усилии на педаль 490 Нм, расстояние от пола
должно составлять: более 60

 мм

.

Если нет, устраните неисправность тормозной системы.



Включатель стопов

Штырь

Высота педали

Свободный

ход



Расстояние

от пола



Рис.360.

Рис.361.

Рис.362.



133

Тормоз--Устранение неполадок



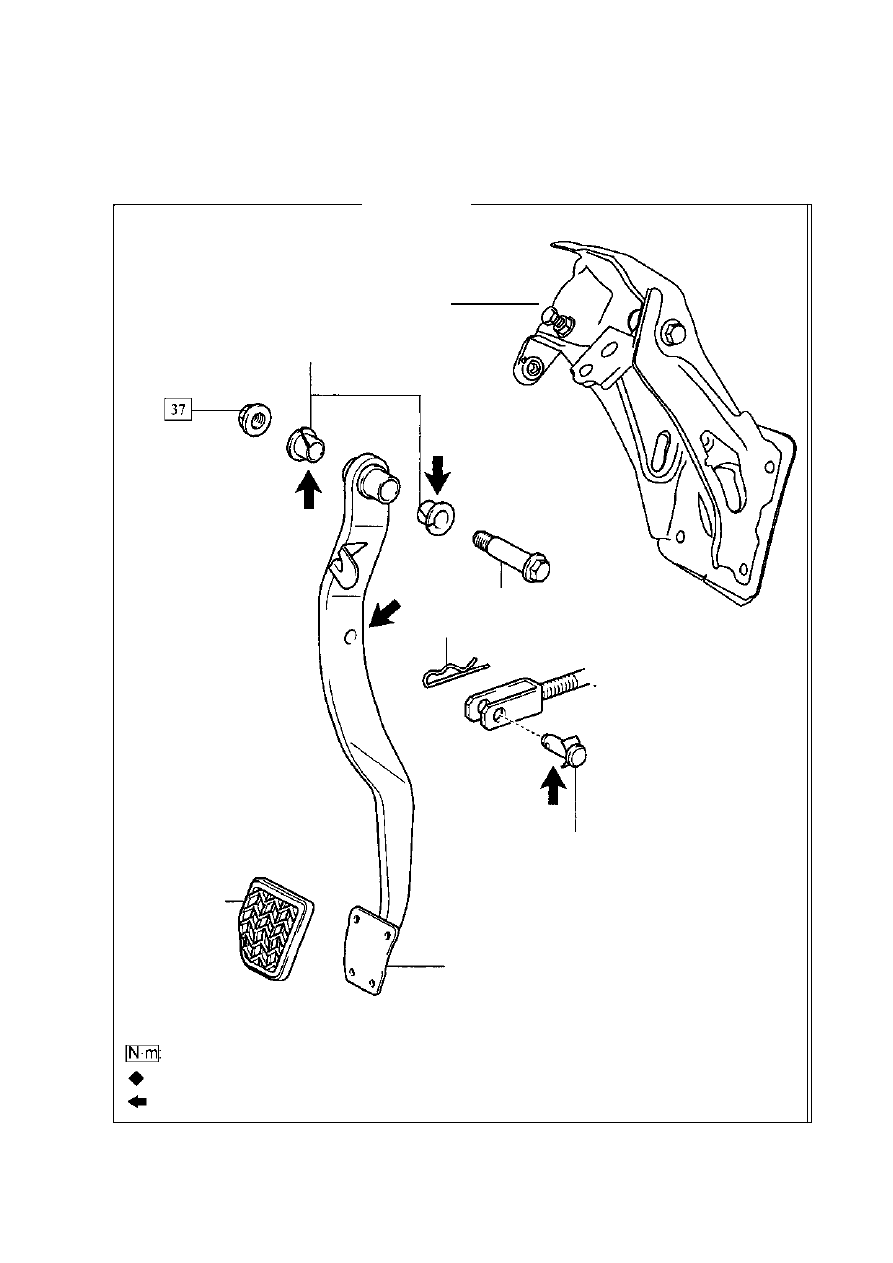

Замена



Совет: после сборки, проверьте и отрегулируйте высоту, свободный ход и расстояние от пола

.

Скоба педали-

Втулка

            Вал

Зажим вала

Штырь рычага насоса

Накладка

Педаль

Регулируемый момент

Не используйте деталь повторно

Гликолевая смазка на основе литиевого мыла

Рис.363.
