Приводной вал--Левая передняя ступица



18. Установите шаровую головку передней нижней

рулевой тяги [64000093]

(a) Установите нижнюю шаровую головку и запорную
гайку.

Момент затяжки: 103 ± 10 Нм

(b) Установите новый шплинт (рис.331).

Если положение отверстия шплинта находится не на
одной линии, снова закрепите резьбовую крышку на
60°.

19. Установите левую переднюю ступицу

(a) Установите 2 болта и гайки и ступицу (рис.332).

Момент затяжки: 153 ± 10 Нм

Примечание: если болты и гайки будут
использоваться повторно, нанесите машинное
масло на резьбу гаек.

(b)  Нажмите  переднюю  ступицу  наружу  автомобиля,

затем

установите

вал

трансмиссии

в

соответствующий паз.

Примечание:
Вал выдвигается наружу не слишком далеко.
•  Не повредите пыльник внешнего соединения

приводного вала.

•  Не повредите статор датчика скорости.

20. Установите левую нижнюю рулевую тягу

[64000091]

Установите нижнюю рулевую тягу и шаровую головку
двумя гайками и болтами.

Момент затяжки: 142 ± 10 Нм

21. Установите левый поперечный рычаг

(a) Соедините поперечный рычаг с поворотным кулаком.
(b) Установите резьбовую крышку и новый шплинт.

Момент затяжки: 49 ± 5 Нм

22. Установите левый передний тормоз [64000134]

23. Установите скобу переднего тормоза

(a)  Установите  скобу  переднего  тормоза  на  поворотный

кулак двумя болтами (Рис.333).
Момент затяжки: 106 ± 10 Нм

24. Установите гайки левого переднего приводного

вала [64000083]
Используйте ключ с регулировкой момента (30

 мм

) для

установки новых гаек.

25.  Снимите насос левого переднего тормоза
26.  Снимите левый передний тормоз [64000134]
27.  Проверьте осевой зазор подшипника (рис.334).

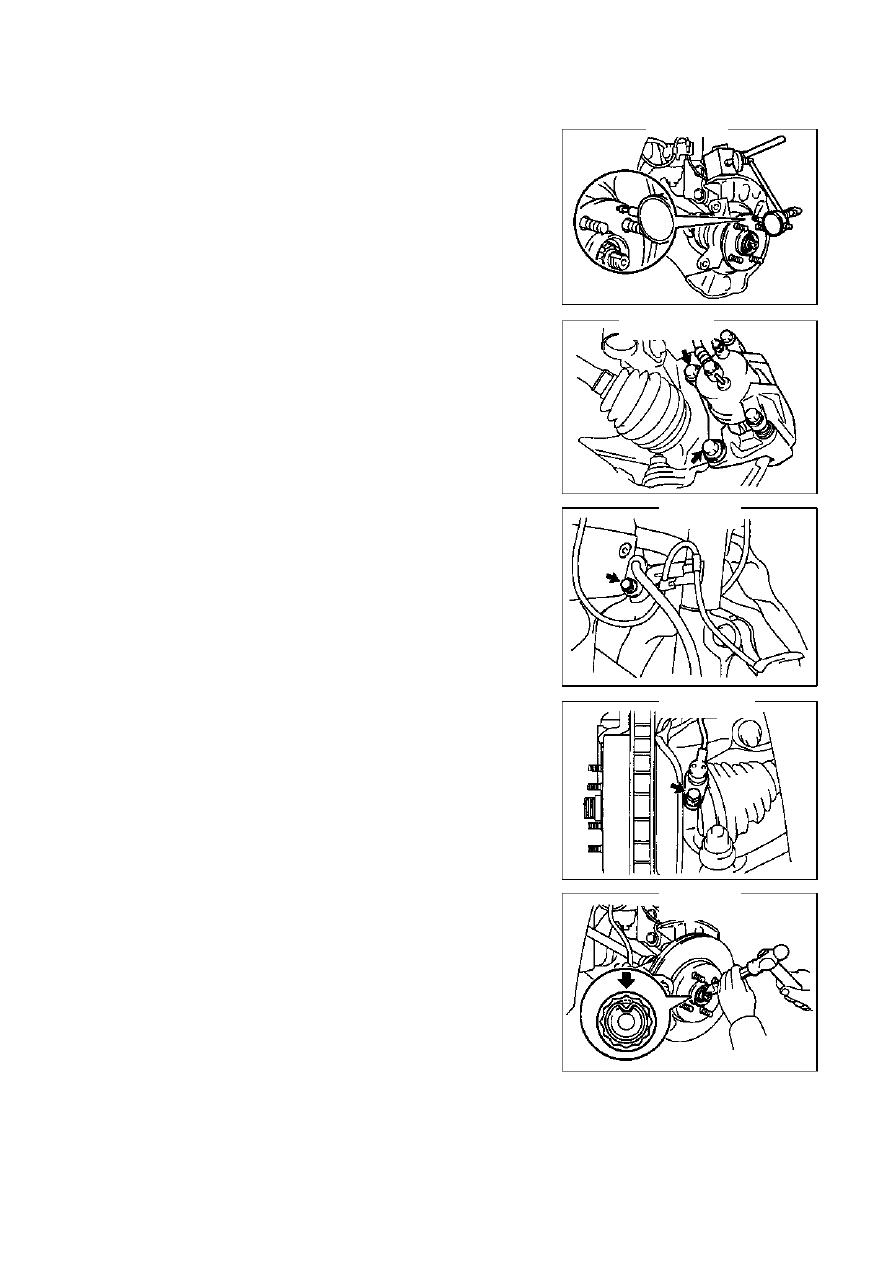

Рис.331.

Рис.332.

Рис.333.

Рис.334.



123

Приводной вал--Левая передняя ступица

Проверьте микрометром осевой зазор центра ступицы.
Максимальное значение: 0.05

мм



Если осевой зазор превышает максимальное значение,
замените подшипник.

28. Проверьте поверхностное биение ступицы
(рис.335).

Проверьте микрометром биение внешней поверхности
ступицы.

Максимальное значение: 0.05

мм



Если биение превышает максимальное значение, замените
ступицу.

29. Установите левый передний тормоз [64000134]

30. Установите насос левого переднего тормоза

При помощи 2 болтов установите насос на поворотный
кулак (рис.336).
Момент затяжки: 106 ± 10 Нм

31. Установите датчик скорости на левое переднее

колесо [67000020]
(a) Установите жгут проводов датчика скорости и

тормозной шланг на амортизатор при помощи болтов
(рис.337).
Момент затяжки: 29 Нм

(b) При помощи болтов установите датчик скорости на
поворотный кулак (рис.338).

Момент затяжки: 8.0 Нм

Примечание: Не повредите датчик скорости.
•  Избегайте контакта датчика с посторонними
предметами.
•  Не сгибайте провода при установке датчика.

32. Установите гайку левого переднего приводного

вала [64000083]
(a) Установите новые гайки,

Момент затяжки: 216 ± 15 Нм

(b) Используйте долото и молоток для установки

вогнутой части гаек и их крепления (рис.339).

33. Установите передние колеса.

Момент затяжки: 103 ± 10 Нм

34. Проверьте и отрегулируйте колеса.
35.  Проверьте сигнал  датчика скорости ABS.

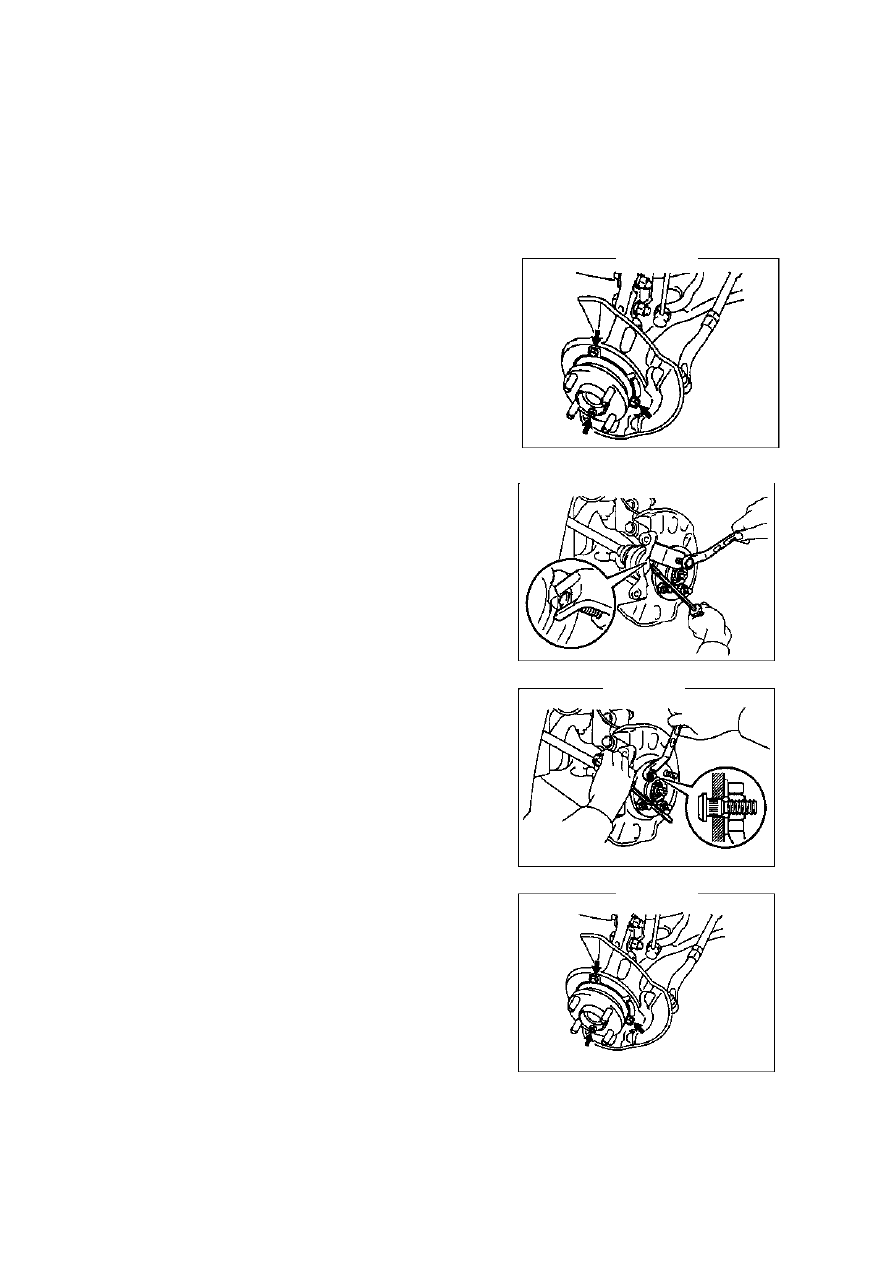

Рис.335.

Рис.336.

Рис.337.

Рис.338.

Рис.339.



124

Приводной вал--Болт передней левой ступицы



Болт передней левой
ступицы

Замена



Совет: процедура замены правой стороны
идентична левой.

1. Снимите передние колеса
2. Снимите насос левого переднего тормоза
3. Снимите левый передний тормоз [64000134]
4. Снимите нижнюю пластину переднего левого
тормоза.

Снимите 3 болта, затем пластину с поворотного кулака
(рис.340).

5. Снимите болт передней левой ступицы.

Используйте специальный инструмент и отвертку для
снимания болта ступицы (рис.341).

6. Установите болт передней левой ступицы.

(a) Как показано на рисунке 342, установите прокладку и

резьбовую крышку на новый болт ступицы.

(b) Используйте отвертку для крепления резьбовой

крышки для попадания болта в отверстие.

7.  Установите нижнюю пластину переднего левого
тормоза.

Установите три болта и установите пластину на
поворотный кулак (рис.343).

8.  Установите левый передний тормоз.
9.  Установите насос левого переднего тормоза.

Момент затяжки: 106 ± 10 Нм

10. Установите передние колеса.

Момент затяжки: 103 ± 10 Нм



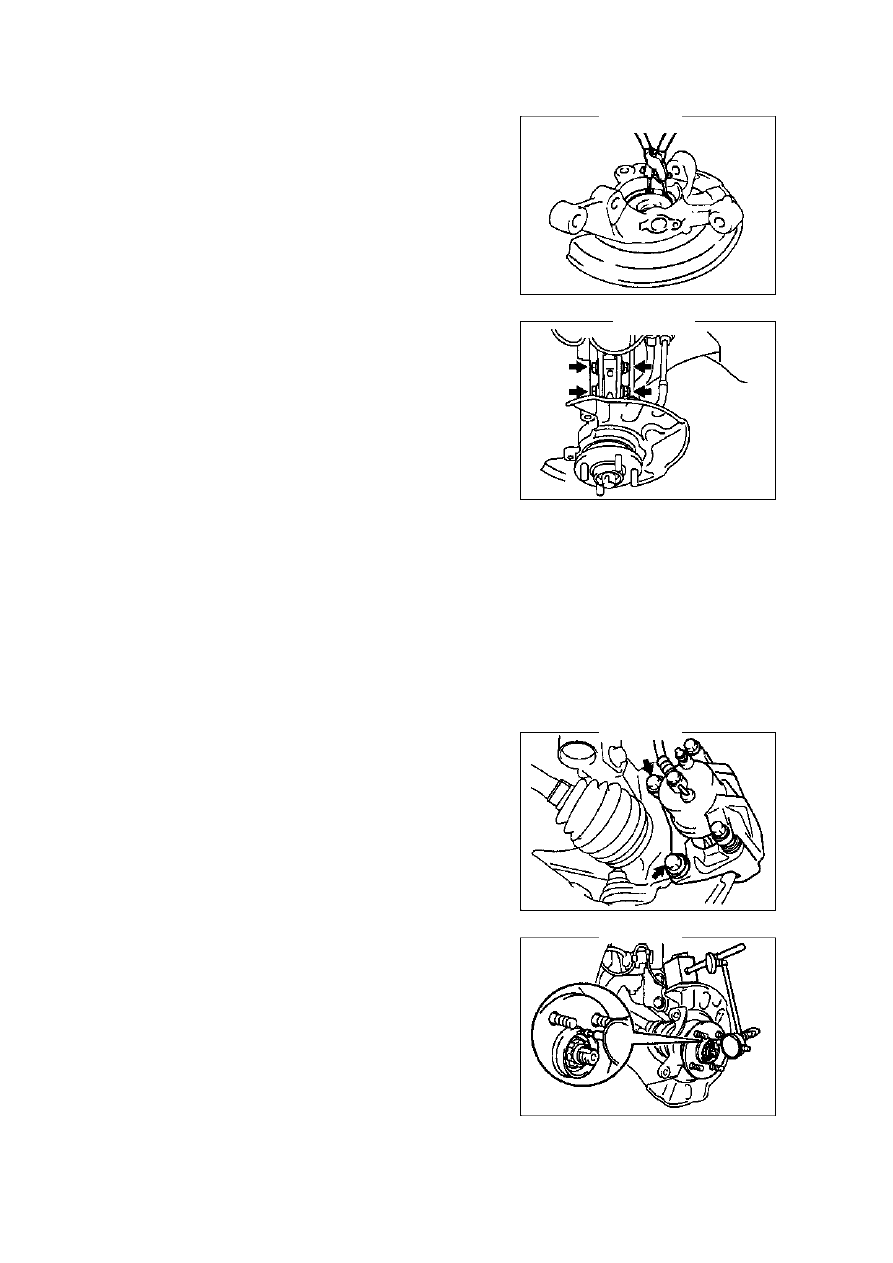

Рис.340.

Рис.341.

Рис.342.

Рис.343.



125

Приводной вал--Левая задняя ступица и подшипник



Левая задняя ступица и подшипник

Замена



Совет: процедура замены правой стороны идентична левой.

1.  Снимите задние колеса.
2.  Снимите скобу заднего тормоза

Снимите 2 болта и скобу тормоза (рис.344).

3.  Снимите жгут проводов датчика скорости заднего

колеса (с ABS).
Снимите разъем датчика скорости заднего колеса.

4.  Снимите задний левый тормоз [64000137]

5.  Снимите левую заднюю ступицу и подшипник.

Снимите четыре болта, ступицу и подшипник (Рис.345).

6.  Снимите датчик скорости заднего колеса (с ABS)

[67000023] (см. стр. 52)

7.  Установите датчик скорости заднего колеса (с ABS)

[67000023] (см. стр. 52)

8.  Установите левую заднюю ступицу и подшипник

Используйте 4 болта для установки левой задней
ступицы и подшипника (рис.346).

9. Установите жгут проводов датчик скорости заднего

колеса (с ABS).
Подключите разъем датчика скорости заднего колеса.



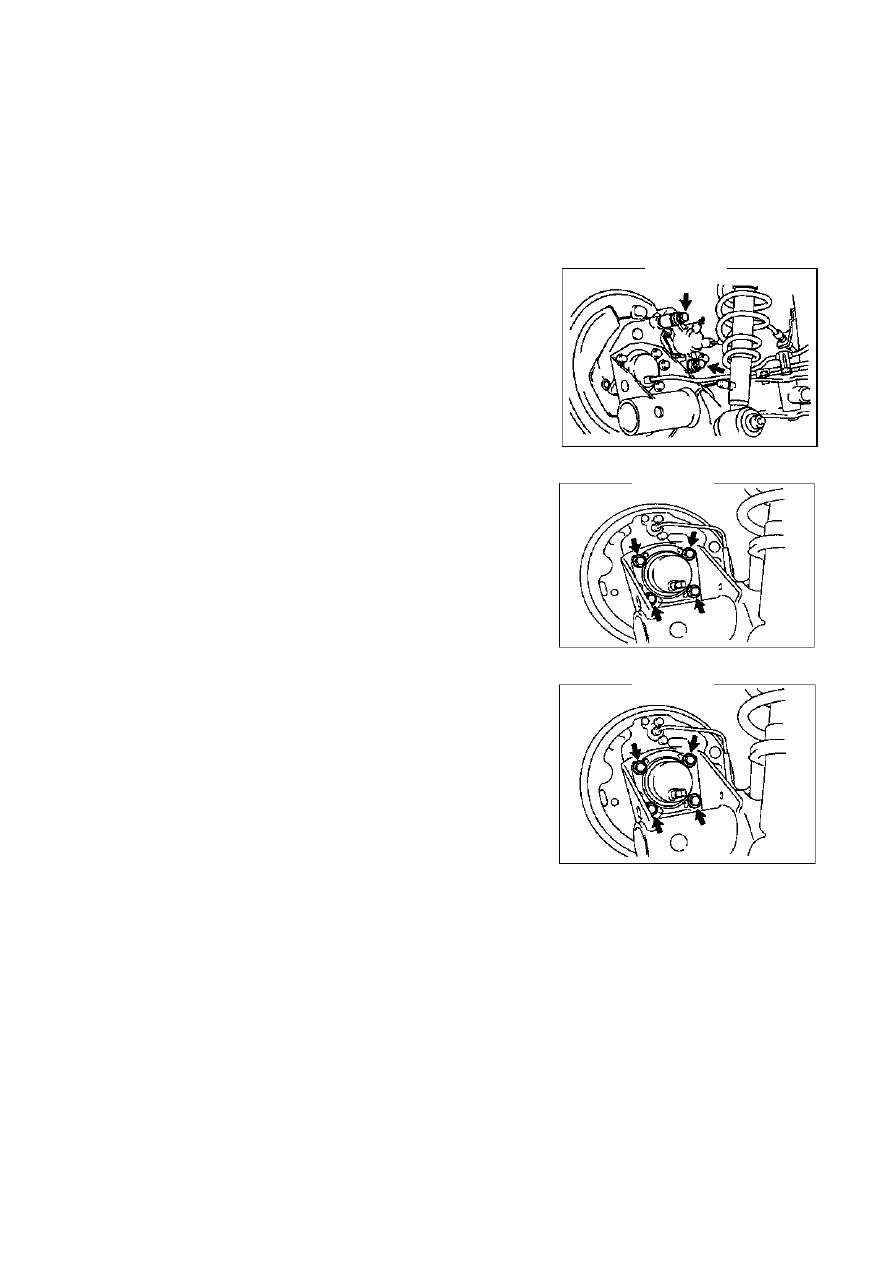

Рис.344.

Рис.345.

Рис.346.
