126

Приводной вал--Левая задняя ступица и подшипник



10. Проверьте осевой зазор подшипника (рис.347).



Установите сантиметр возле центра ступицы и
проверьте осевой зазор подшипника.
Максимальное значение: 0.05

 мм



Если осевой зазор превышает максимальное значение,
замените подшипник.

11. Проверьте поверхностное биение ступицы.



микрометром проверьте биение наружной поверхности
ступицы (рис.348).
Максимальное значение: 0.07 м
Если биение превышает максимальное значение, замените
ступицу.

12. Установите левый задний тормоз [64000137]



13. Установите насос левого заднего тормоза

(рис.349)

Момент затяжки: 46 ± 5 Нм

14.  Установите задние колеса

Момент затяжки: 103 ± 10 Нм

15.  Проверьте сигнал датчика скорости ABS.
16.  Проверьте на дороге.



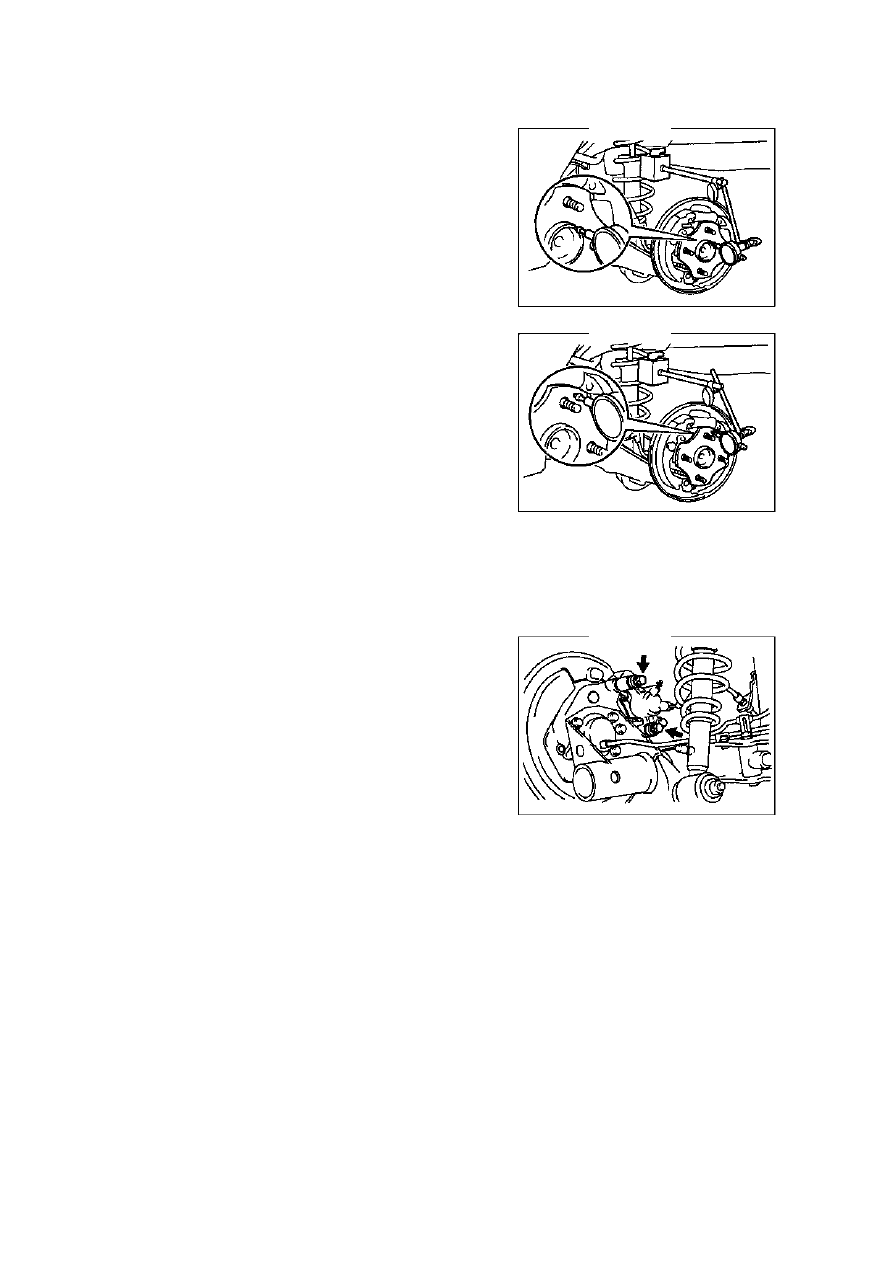

Рис.347.

Рис.348.

Рис.349.



127

Приводной вал--Болт задней левой ступицы



Болт задней левой ступицы

Замена



1.  Снимите задние колеса
2.  Снимите скобу левого заднего тормоза

Снимите 2 болта и скобу (рис.350).

3.  Снимите левый задний тормоз [64000137]
4.  Снимите болт задней левой ступицы

(a) Поверните вал в положение, показанное на рисунке

351, и специальным инструментом снимите болт
ступицы.
Примечание: В другом положении вала вы не
сможете снять болт ступицы.

(b) Используйте специальный инструмент и отвертку для

снимания болта ступицы (Рис.352).

5.  Установите болт задней левой ступицы

(a) Как показано на рисунке 353, установите новую

прокладку и резьбовую крышку на новый болт ступицы.

(b) Используйте отвертку для установки резьбовой крышки

и попадания болта в отверстие.



6.  Установите левый задний тормоз [64000137]
7.  Установите насос левого заднего тормоза

Установите насос двумя болтами (рис.354).
Момент затяжки: 46 ± 5 Нм

8.  Установите задние колеса

Момент затяжки: 103 ± 10 Нм



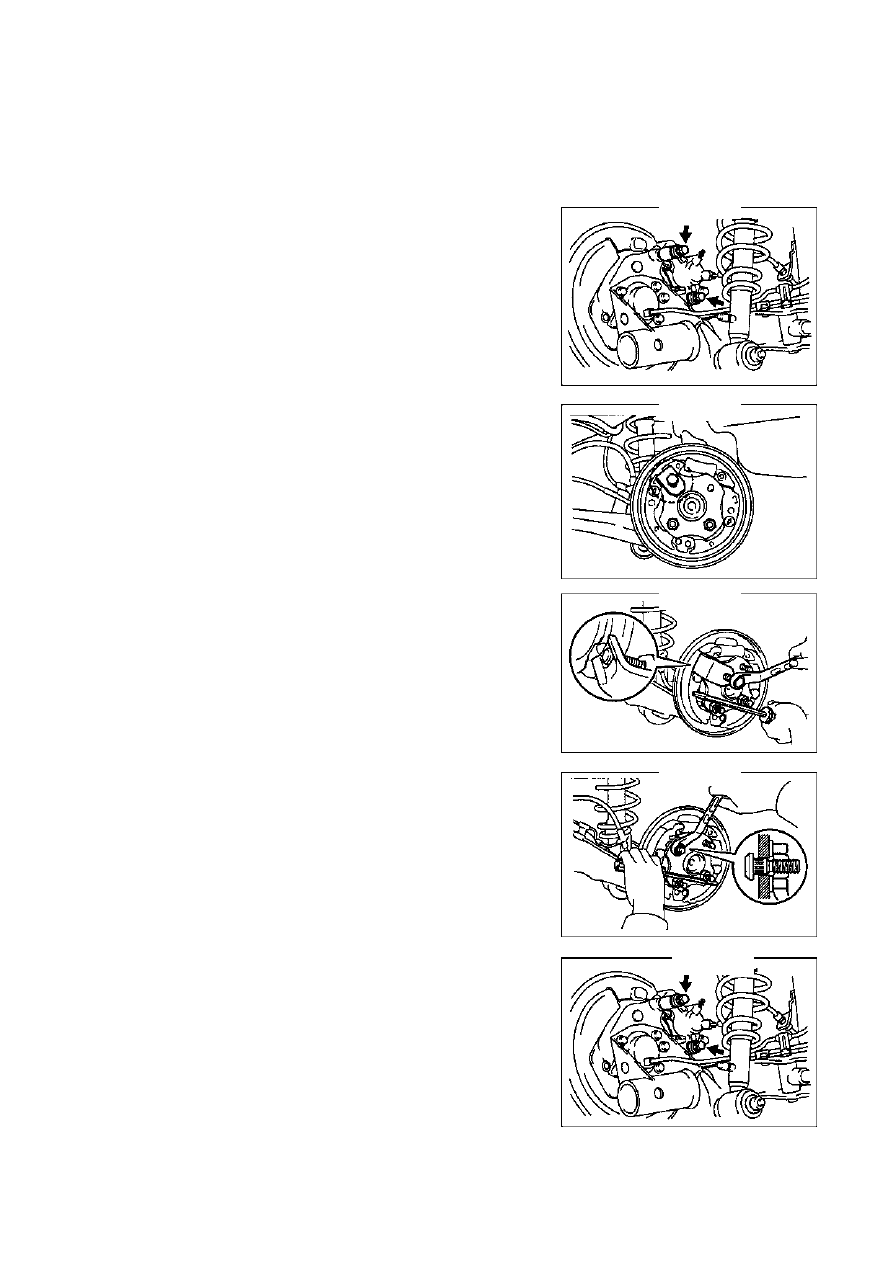

Рис.350.

Рис.351.

Рис.352.

Рис.353.

Рис.354.



128

Тормоз--Тормозная система



Тормоза



Тормозная система

Примечания



•  Заменяйте  любые  компоненты  очень  осторожно,  так  как  это  влияет  на  работу  тормозной

системы. Используйте при замене детали такого же типа и качества.

•  При ремонте тормозной системы очень важно, чтобы поверхности каждой детали были
чистыми.





129

Тормоз--Устранение неполадок



Устранение неполадок
Таблица неполадок



Данная  таблица 12 поможет  вам  найти  причины  неполадок,  каждый  номер  в  таблице
отображает  возможную  последовательность  причин,  проверяйте  все  последовательно  и
при необходимости заменяйте

.

Таблица12.

Неполадка

Возможная неисправность компонента  Страницы

1. Тормозная система (утечка масла).



-



2. Тормозная система (попадание воздуха).



127



3. Сальник поршня (износ, повреждение)



134, 136



4. Главный насос (неисправен)



130



Малая высота педали тормоза или
ослабление педали



5. Вак. усилитель (плохая настройка)



130





1. Свободный ход педали (слишком мал).



128





  2. Ход рычага стояночного тормоза (плохо
настроен)

.                  146





3. Трос стояночного тормоза (запаздывание).



148,, 150





4. Тормозной блок (поврежден).



133, 136



Запаздывание тормоза



5. Поршень (заблокирован).



133, 136





6. Поршень (примерзание).



133, 136





7. Жесткость возвратной пружины (неверн.).



154





8. Вак. усилитель (плохая настройка)



130





  9. Вак. усилитель (утечка)



.                  130





10. Главный насос (неисправен)



130





1. Поршень (заблокирован).



133, 136





2. Тормозной блок (загр. масла).



133, 136



Смещение



3. Поршень (примерзание).



133, 136





4. Тормозной диск (поцарапан)



133, 136





5. Тормозной блок (поврежден).



133, 136



1. Тормозная система (утечка масла).





2. Тормозная система (попадание воздуха).



127



3. Тормозной блок (изношен).



133, 136



4. Тормозной блок (поврежден).



133, 136



5. Тормозной блок (загр. масла).



133, 136



6. Тормозной блок (забит).



133, 136



7. Тормозной диск (поцарапан)



133, 136



8. Вак. усилитель (плохая настройка)



130



Повышенная жесткость педали

   9. Вак. усилитель (утечка)



.                  130
