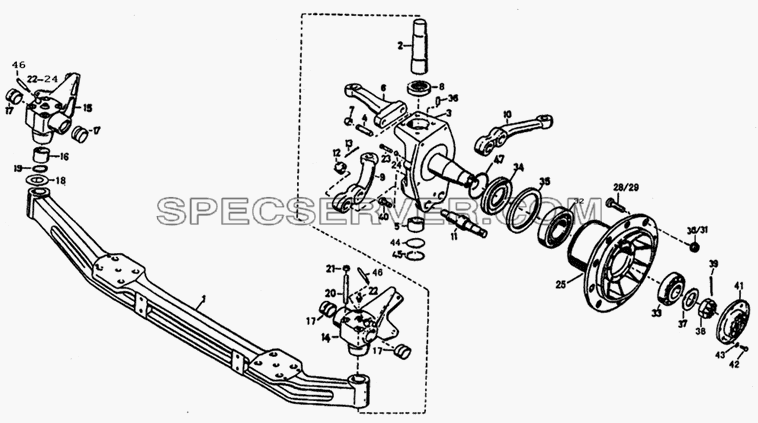

№		Номер детали	Наименование запчасти
-		1327130080004	Мост передний
1		HFF3001011 CK 1G	Балка переднего моста
2		AK880410031	Шкворень кулака поворотного
3		AK880410028	Кулак поворотный в сборе
4		AK880410060	Шпилька кулака поворотного
5		AK880410029	Втулка шкворня поворотного кулака
6		AK99014410001	Рычаг соединительный поворотного кулака
7		M18X15-GB889	Гайка самоконтрящаяся
8		AK880410049	Подшипник опорный поворотного кулака (шкворня)
9		AK880410040	Рычаг рулевой тяги левый
10		AK880410041	Рычаг рулевой тяги правый
11		AK880410038	Палец тормозных колодок опорный
12		Гaйka oпopнoгo пaльцa	Гайка опорного пальца
13		Q5005050	Шплинт гайки опорного пальца
14		AK880410032	Кронштейн тормозной камеры в сборе левый (верхняя часть поворотного кулака)
15		AK880410036	Кронштейн тормозной камеры в сборе правый (верхняя часть поворотного кулака)
16		AK880410035	Втулка кронштейна поворотного кулака
19		AK880410052	Уплотнительное кольцо
20		AK880410075	Шпилька
22		Q700B01	Штуцер для смазки
23		AK880410059	Регулировочный Болт
24		Q351B14T15	Гайка
25		AK 99000410066	Ступица переднего колеса
30		Q30022	Гайка
32		7614EX-GB/T297	Подшипник ступичный переднего моста внутренний
33		7610EX-GB/T297	Подшипник ступичный переднего моста наружный
34		AK 99000410114	Промежуточное кольцо
36		Q5211014	Цилиндрический штифт
37		Koльцo	Кольцо
38		HFF30011412B	Гайка ступичная
39		Q5006380	Шплинт ступичной гайки
40		Q151C1220	Болт
41		AK 880410043	Крышка наружного ступичного подшипника
42		Q150B0816	Болт
43		Q40308	Шайба пружинная
45		Q43056	Стопорное кольцо втулки пальца поворотного кулака
46		Koльцo	Кольцо
47		AK 295420033	Пыльник внутреннего подшипника ступицы

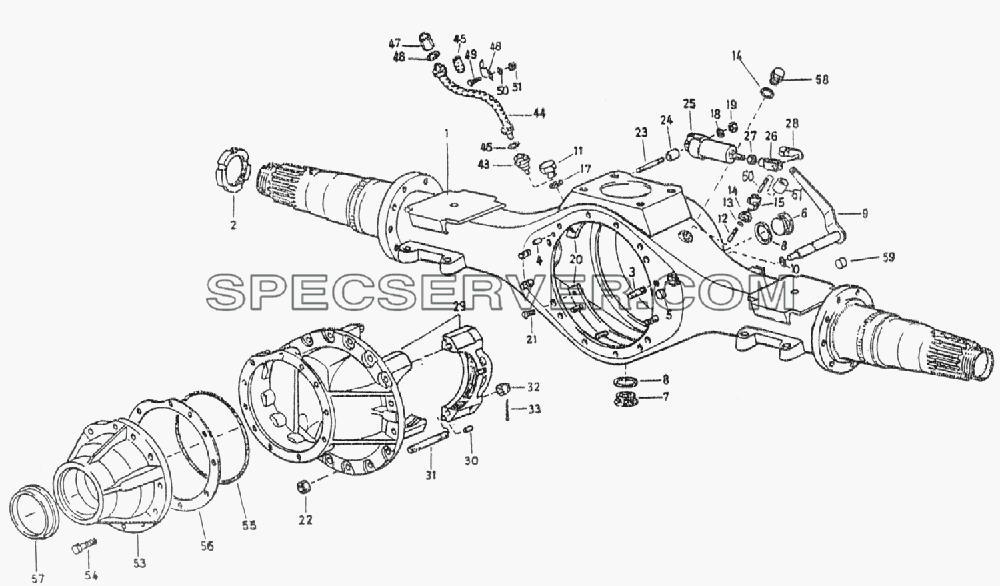

Корпус заднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324124051002	Задний мост в сборе
1		HFF2401100 CK 4GB(A)	Балка заднего моста в сборе
5		Q72222	Заглушка
7		AK586330015	Пробка сливная редуктора заднего моста
8		Q72336	Кольцо уплотнительное
9		AK99014330125	Тяга включения блокировки заднего моста
11		AK99000330006	Сапун заднего моста в сборе
13		Q43705	Кольцо проволочное стальное
15		AK79100710003	Датчик включения блокировки заднего моста
18		Q40108	Плоская шайба
19		Q33208	Гайка
20		AK99114330006	Пластина установочная шпилек корпуса редуктора заднего моста нижняя
20		AK99114330007	Пластина установочная шпилек корпуса редуктора заднего моста верхняя
20		AK99114330146	Пластина установочная шпилек корпуса редуктора заднего моста нижняя
20		AK99114330147	Пластина установочная шпилек корпуса редуктора заднего моста верхняя
21		Q2540825	Винт крепления установочной пластины с крестовой головкой
23		Q1200850F3	Шпилька
25		AK79100360018	Рабочий цилиндр включения блокировки заднего моста
26		G8X16DIN71752	Вилка пальца датчика включения блокировки заднего моста
27		Q350B08T15	Гайка тонкая
29		AK99012320097	Корпус главной передачи
30		Q5210820	Штифт круглый
32		Q341B16	Гайка
33		Q40316	Шайба пружинная
53		AK99012320103	Крышка корпуса редуктора заднего моста
54		Q150B1230TF2	Болт
55		AK99012320133	Уплотнительное кольцо крышки редуктора заднего моста
56		AK99012320173	Шайба регулировочная
56		AK99012320174	Шайба регулировочная
56		AK99012320175	Шайба регулировочная
56		AK99012320176	Шайба регулировочная
57		AK99012320121	Сальник входного вала (хвостовика) редуктора заднего моста
59		Q72218	Заглушка

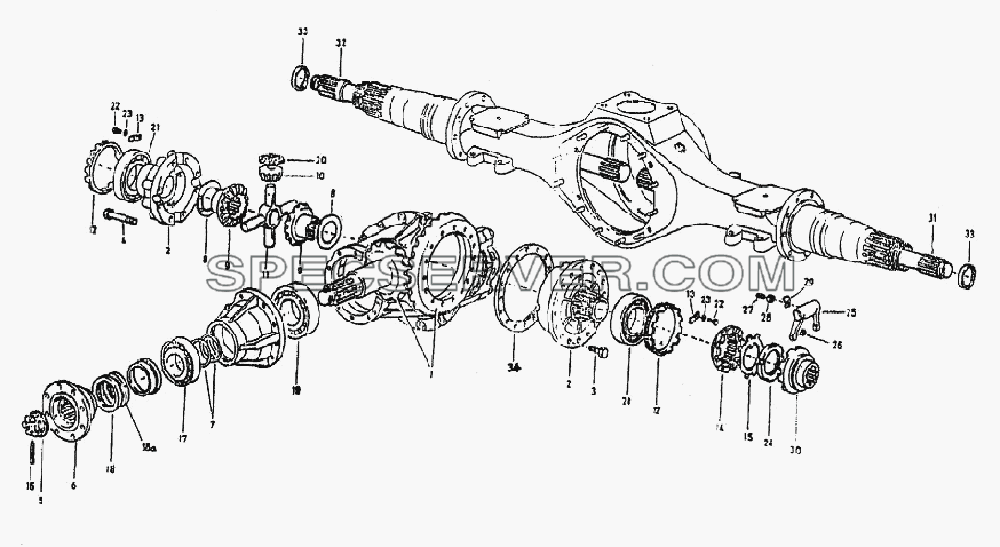

Редуктор заднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		7312EX-GB297	Подшипник входного вала наружный
-		7615EX-GB297	Подшипник входного вала внутренний
-		7616EX-GB297	Подшипник межколесного дифференциала
-		AK180 0320077	Элемент подвижный вилки включения блокировки редуктора заднего моста
-		AK1800320012	Шайба зубчатого полуосевого колеса
-		AK1800320131	Шайба зубчатого полуосевого колеса
-		AK1800320132	Шайба зубчатого полуосевого колеса
-		AK3809 320156	Муфта блокировки межколесного дифференциала
-		AK3809320155	Втулка зацепления фиксирующая межколесной блокировки заднего моста
-		AK3809320159	Гайка регулировочная подшипника межколесного дифференциала
-		AK79000320013	Гайка фланца входного вала
-		AK880320002	Шайба регулировочная
-		AK880320003	Шайба регулировочная
-		AK880320004	Шайба регулировочная
-		AK880320005	Шайба регулировочная
-		AK880320006	Шайба регулировочная
-		AK880320007	Шайба регулировочная
-		AK880320008	Шайба регулировочная
-		AK880320009	Шайба регулировочная
-		AK880320010	Шайба регулировочная
-		AK880320011	Шайба регулировочная
-		AK880320012	Шайба регулировочная
-		AK880320013	Шайба регулировочная
-		AK880320014	Шайба регулировочная
-		AK880320015	Шайба регулировочная
-		AK99012320009	Колесо зубчатое полуосевое
-		AK99012320010	Сателлит межосевого дифференциала
-		AK99012320014	Вилка включения блокировки заднего моста
-		AK99012320023	Пластина изогнутая
-		AK99012320030	Уплотнительное кольцо выходного вала
-		AK99012320035	Ведомая шестерня заднего моста
-		AK99012320067	Кольцо уплотнительное полуоси
-		AK99012320110	Фланец входного вала
-		AK99012320124	Ведущая шестерня заднего моста
-		AK99012320129	Шайба зубчатого полуосевого колеса
-		AK99012320150	Шайба межколесного дифференциала
-		AK99012320177	Шестерни редуктора заднего моста
-		AK99012320184	Уплотнительное кольцо выходного вала
-		AK99012320198	Чашка межколесного дифференциала в сборе
-		AK99012340023	Полуось левая
-		AK99012340024	Полуось правая
-		AK99014320091-1	Крестовина межколесного дифференциала
-		Q150B0816	Болт
-		Q151B1480TF2	Болт
-		Q151B1635TF2	Болт
-		Q2800825	Винт с распилом
-		Q340B08	Гайка
-		Q40308	Шайба пружинная
-		Q5005060	Шплинт

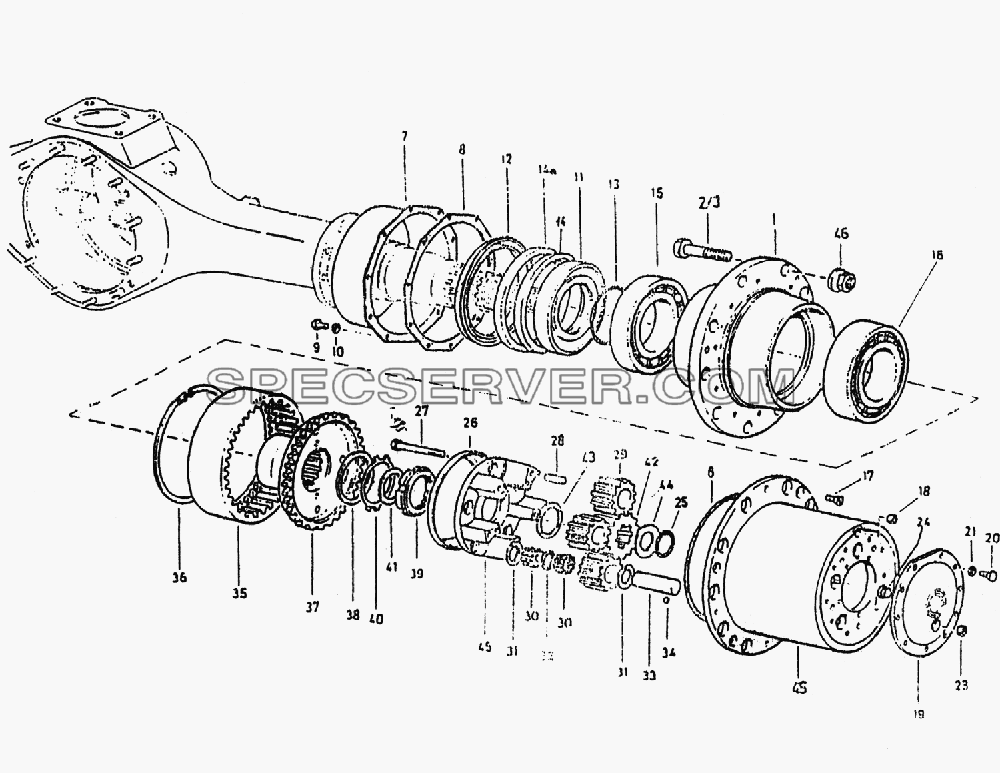

Ступица заднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		AK99012340082	Ступица колесная задняя в сборе
1		HFF3104111 CK GF	Ступица колесная задняя
2		AK99012340123-FT	Шпилька колесная
6		AK99012340029	Кольцо уплотнительное
7		AK99012340021	Крышка маслоудерживающая
8		AK99012340020	Кольцо уплотнительное
9		Q150B0820	Болт
10		Q40310	Шайба пружинная
11		AK99012340017	Промежуточное кольцо
13		AK99012340027	Уплотнительное кольцо
15		7222-GB297	Подшипник ступицы внутренний
16		7522-GB297	Подшипник ступицы наружный
17		Q2541025	Винт с крестовой головкой
18		HFF3502011 CK 1A	Заглушка
19		AK99112340001	Крышка наружная колесного редуктора
20		Q150B1020	Болт
21		Q40310	Шайба пружинная
24		AK99012340011	Штифт
25		Q43145	Стопорное кольцо полуоси
26		AK880420027	Внешняя чашка водила (колесного редуктора)
28		Q5211435	Штифт круглый
29		AK99012340122	Сателлит колесного редуктора
30		AK-99-934-013	Подшипник сателлита игольчатый
31		AK99012340075	Шайба сателлита колесного редуктора
32		AK99012340077	Шайба
33		AK99012340004	Ось сателлита
35		AK99012340121	Колесо коронное (ведомое)
36		AK880 420014	Кольцо стопорное
37		AK99012340120	Внутренняя чашка водила колесного редуктора
41		AK680 340016	Шайба регулировочная (0,1)
41		AK680 340017	Шайба регулировочная (0,2)
41		AK680 340187	Шайба регулировочная (0,15)
42		AK99012340005	Шестерня солнечная (ведущая)
43		AK99012340076	Шайба солнечной (ведущей) шестерни
46		Q30022	Гайка

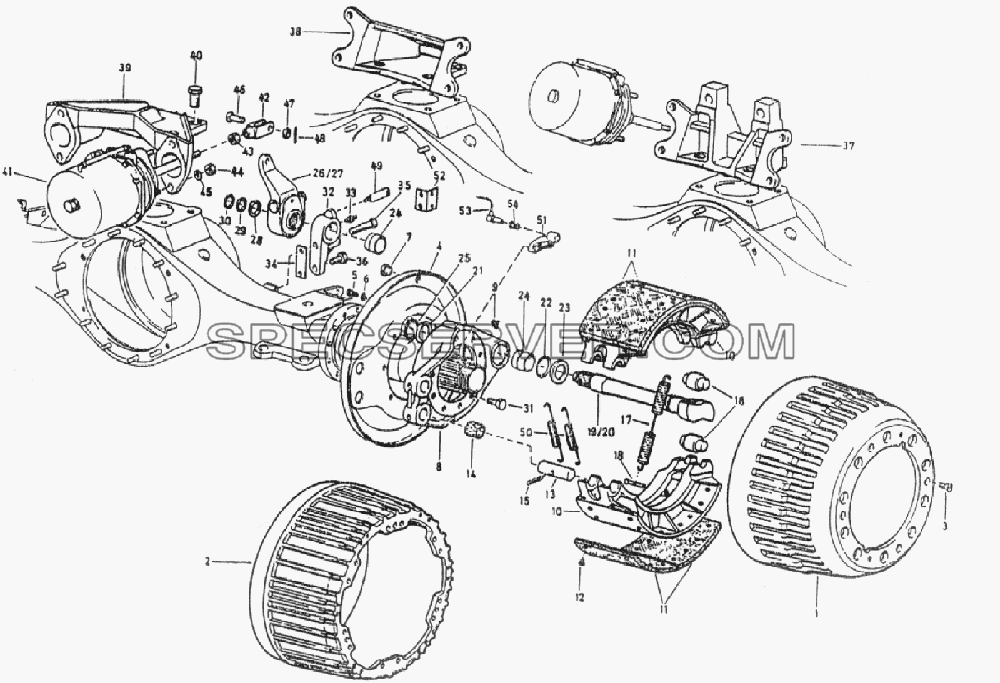

Тормозной механизм заднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q33208	Гайка
1		AK99112340006	Барабан тормозной (задний мост)
3		Q2541020	Винт
4		AK880340018	Кожух защитный тормозного барабана
5		Q150B0816	Болт
6		Q40308	Шайба пружинная
7		AK880340037	Заглушка
8		HFF3519012 CK GF	Кронштейн тормозного механизма левый
8		HFF3519013 CK GF	Кронштейн тормозного механизма правый
9		Q701B45	Масленка
10		AK9000340061	Тормозная колодка
11		AK99000340068	Накладка тормозная передняя верхняя/нижняя
12		AK880340039	Клепка тормозной накладки
13		AK99000340064	Ось тормозной колодки
14		AK880340017	Втулка оси тормозной колодки
15		Q5280624	Штифт стяжных пружин
16		AK99000340027	Ролик упорный тормозной колодки
17		AK880440012	Пружина стяжная
18		AK880440032	Палец стяжной пружины
19		HFF3502012 CK 4GFTYX	Вал тормозной заднего моста левый
20		HFF3502013 CK 4GFTYX	Вал тормозной заднего моста правый
21		AK880440010	Шайба
22		AK880340023	Кольцо уплотнительное тормозного вала
23		AK880440010	Шайба
24		AK880340017	Втулка оси тормозной колодки
25		Q43140	Стопорное кольцо тормозного вала
26		HFF3502120 ST(Z)	Рычаг регулировочный тормозной левый
28		AK880340022	Шайба
29		AK80320028	Шайба регулировочная
29		AK80320029	Шайба регулировочная
29		AK80320030	Шайба регулировочная
29		AK80320046	Шайба регулировочная
30		Q43125	Стопорное кольцо тормозного вала
31		Q151B1635TF2	Болт
32		AK99014340041	Кронштейн тормозного вала
33		M8X1-GB1152	Штуцер для смазки
34		AK880340032	Шайба регулировочная
34		AK880340033	Шайба регулировочная
34		AK880340034	Шайба регулировочная
35		Q151B1490	Болт
36		Q151B1440	Болт
39		AK99014340042	Кронштейн тормозной камеры
41		AK991003600303	Энергоаккумулятор заднего моста
43		Q341B14	Гайка
44		Q341B16	Гайка
45		Q41216	Шайба
46		Q5101438	Шплинт
47		Q40114	Шайба плоская
48		Q5004026	Шплинт

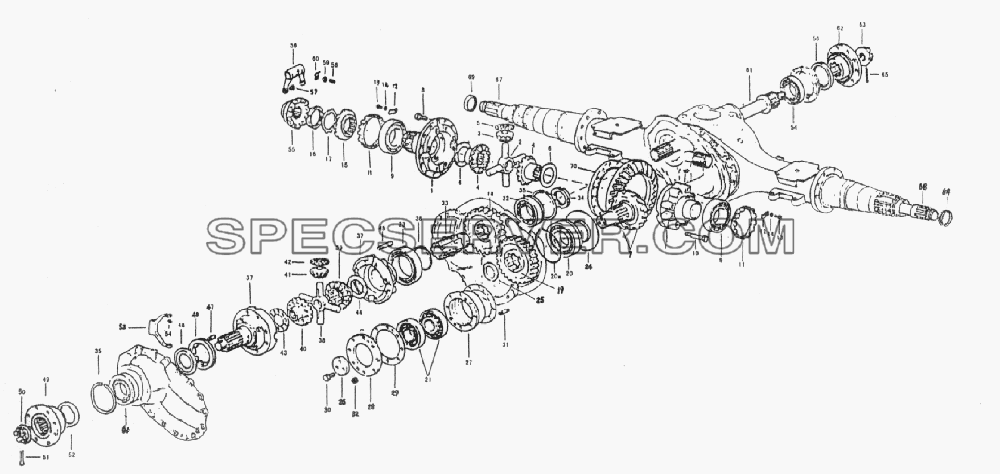

Средний мост и дифференциал для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324125051002	Cpeдний мocт в cбope (I=5,73, ycилeнный)
-		212-GB276	Подшипник
-		50312-GB277	Шарикоподшипник промежуточного вала редуктора среднего моста задний
-		60119-GB278	Шарикоподшипник чашки дифференциала редуктора среднего моста с грязезащитной крышкой
-		7311-GB297	Подшипник роликовый конический ведущей шестерни среднего моста передний
-		AK1800 320012	Шайба регулировочная
-		AK1800 320077	Элемент подвижный вилки включения блокировки межосевого дифференциала
-		AK1800 320077	Элемент подвижный вилки включения блокировки межосевого дифференциала
-		AK1800 320131	Шайба регулировочная
-		AK1800 320132	Шайба регулировочная
-		AK288 320105	Кольцо блокировки межосевого дифференциала
-		AK3809 320155	Втулка зацепления фиксирующая межколесной блокировки среднего моста
-		AK3809 320156	Муфта блокировки межколесного дифференциала
-		AK3809 320157	Гайка круглая
-		AK3809 320158	Скоба блокировочная
-		AK3809 320159	Гайка регулировочная подшипника межколесного дифференциала
-		AK3809 320169	Шайба регулировочная
-		AK79000320013	Гайка фланца входного вала
-		AK79000320013	Гайка фланца входного вала
-		AK79000320027-1	Удерживающая пластина
-		AK99012250031	Гайка
-		AK99012320002	Крышка подшипников межколесного дифференциала
-		AK99012320009	Колесо зубчатое полуосевое
-		AK99012320010	Сателлит межосевого дифференциала
-		AK99012320010	Сателлит межосевого дифференциала
-		AK99012320014	Вилка включения блокировки заднего моста
-		AK99012320023	Пластина изогнутая
-		AK99012320129	Шайба зубчатого полуосевого колеса
-		AK99012320150	Шайба межколесного дифференциала
-		AK99012320150	Шайба межколесного дифференциала
-		AK99012340023	Полуось левая
-		AK99012340024	Полуось правая
-		AK99012340067	Уплотнительное кольцо полуосей
-		AK99014320032	Колесо зубчатое полуосевое переднее
-		AK99014320053	Вилка включения блокировки межосевого дифференциала
-		AK99014320059	Колесо зубчатое полуосевое заднее
-		AK99014320061	Кольцо чашки межосевого дифференциала
-		AK99014320068	Шайба межосевого дифференциала передняя
-		AK99014320069	Шайба межосевого дифференциала передняя
-		AK99014320070	Шайба межосевого дифференциала передняя
-		AK99014320072	Шайба межосевого дифференциала задняя
-		AK99014320073	Шайба межосевого дифференциала задняя
-		AK99014320074	Шайба межосевого дифференциала задняя
-		AK99014320091	Крестовина межосевого дифференциала
-		AK99014320091-1	Крестовина межколесного дифференциала
-		AK99014320128	Кольцо внешнее крышки наружных подшипников редуктора среднего моста
-		AK99014320129	Крышка передних подшипников ведущей шестерни редуктора заднего моста
-		AK99014320131	Шайба регулировочная
-		AK99014320132	Шайба регулировочная
-		AK99014320133	Шайба регулировочная
-		AK99014320134	Шайба регулировочная
-		AK99014320135	Вал промежуточный пустотелый межосевого дифференциала
-		AK99014320136	Ведущая шестерня
-		AK99014320137	Ведомая шестерня
-		AK99014320140	Шайба проставочная
-		AK99014320165	Корпус межколесный дифференциал в сборе
-		AK99014320166	Чашка межосевого дифференциала
-		AK99014320174	Маслоотражатель
-		AK99014320205	Фланец выходного вала среднего моста
-		AK99014320210	Шайба межосевого дифференциала задняя
-		AK99014320251	Главная передача среднего моста
-		AK99014320256	Стопорное кольцо заднего подшипника ведущей шестерни среднего моста
-		AK99014320257	Подшипник ведущей шестерни главной пары редуктора среднего моста задний
-		AK99114320031	Вал выходной среднего моста
-		HFF2402150 CK FTY-1	Фланец входного вала редуктора среднего моста
-		Q150B0816	Болт
-		Q150B1430TF2	Болт
-		Q151B1480TF2	Болт
-		Q151B1480TF2	Болт
-		Q151B1635TF2	Болт
-		Q2800825	Винт с распилом
-		Q33210	Гайка стопорная
-		Q340B08	Гайка
-		Q40308	Шайба пружинная
-		Q433130	Стопорное кольцо входного вала
-		Q5005050	Шплинт гайки опорного пальца
-		Q5005055	Шплинт















содержание   ..  11  12  13  14   ..
