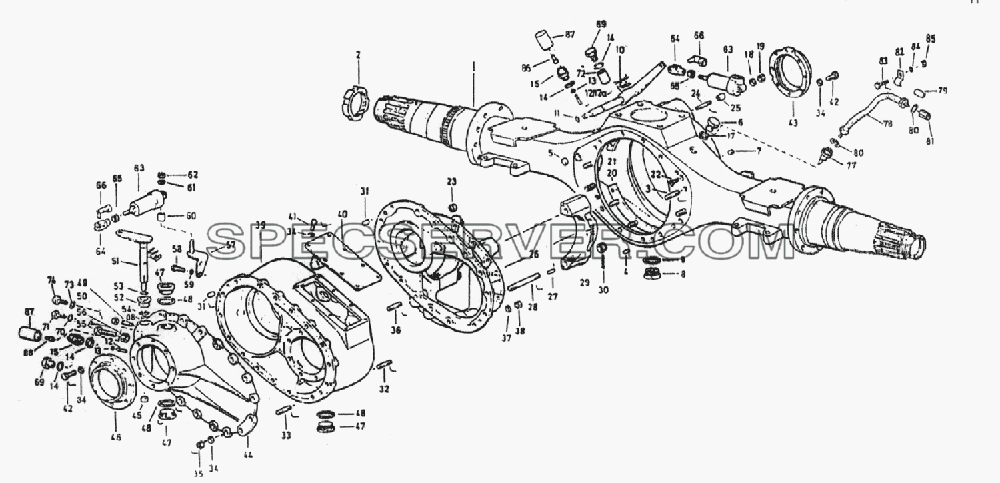

№		Номер детали	Наименование запчасти
1		HFF2501100 CK 4GB	Балка среднего моста в сборе
4		Q5211016	Штифт круглый
5		Q72222	Заглушка
6		AK99000330006	Сапун заднего моста в сборе
7		Q617B14	Гайка
8		AK586 330015	Пробка сливная редуктора среднего моста в сборе с магнитом
9		Q72336	Кольцо уплотнительное
10		AK99014330126	Тяга блокировки межколесного дифференциала среднего моста в сборе
13		Q43705	Кольцо проволочное стальное
15		AK79100710003	Датчик включения блокировки заднего моста
18		Q40108	Плоская шайба
19		Q33208	Гайка
20		AK99014330007	Пластина установочная шпилек корпуса редуктора среднего моста верхняя
21		AK99014330006	Пластина установочная шпилек корпуса редуктора среднего моста нижняя
22		Q2540820	Винт крепления установочной пластины с крестовой головкой
24		Q1200850F3	Шпилька
25		AK61000060084	Втулка рабочего цилиндра блокировки межколесного дифференциала среднего моста
26		AK99014320119	Корпус главной передачи среднего моста
27		Q5210820	Штифт круглый
29		Q341B16	Гайка
34		Q40510	Тяжелая пружинная шайба
36		Q1201230F3	Шпилька
37		Q40512	Тяжелая пружинная шайба
38		Q341C12T13F2	Гайка
39		AK99014320259	Картер промежуточного моста
40		99014320118	Пластина масляного фильтра в сборе
41		Q150B1020	Болт
42		Q150B1025	Болт
43		AK99014320141	Крышка подшипника выходного вала среднего моста
44		AK99014320144	Крышка корпуса промежуточного моста
46		AK99014320175	Крышка хвостовика редуктора среднего моста
47		AK586 33 15	Сливная пробка промежуточного моста в сборе с магнитом
47		AK81500010163	Сливная пробка промежуточного моста
48		Q72336	Кольцо уплотнительное
50		Q340B08	Гайка
51		AK99014320076	Тяга блокировки межосевого дифференциала среднего моста
52		AK2700 320037	Втулка тяги блокировки межосевого дифференциала среднего моста
53		AK288 730062	Уплотнительное кольцо тяги блокировки межосевого дифференциала среднего моста
54		Q43117	Стопорное кольцо тяги блокировки межосевого дифференциала среднего моста
55		Q150B1050	Болт
56		Q340B10	Гайка
57		AK99014320156	Кронштейн рабочего цилиндра блокировки межосевого дифференциала среднего моста
58		Q150B0818	Болт
59		Q40308	Шайба пружинная
60		AK61000060072	Втулка кронштейна тяги блокировки межосевого дифференциала среднего моста
61		Q40108	Плоская шайба
62		Q33208	Гайка
63		AK79100360018	Рабочий цилиндр включения блокировки заднего моста
65		Q350B08T15	Гайка тонкая
66		AK780 350055	Штифт тяги включения блокировки межколесного дифференциала

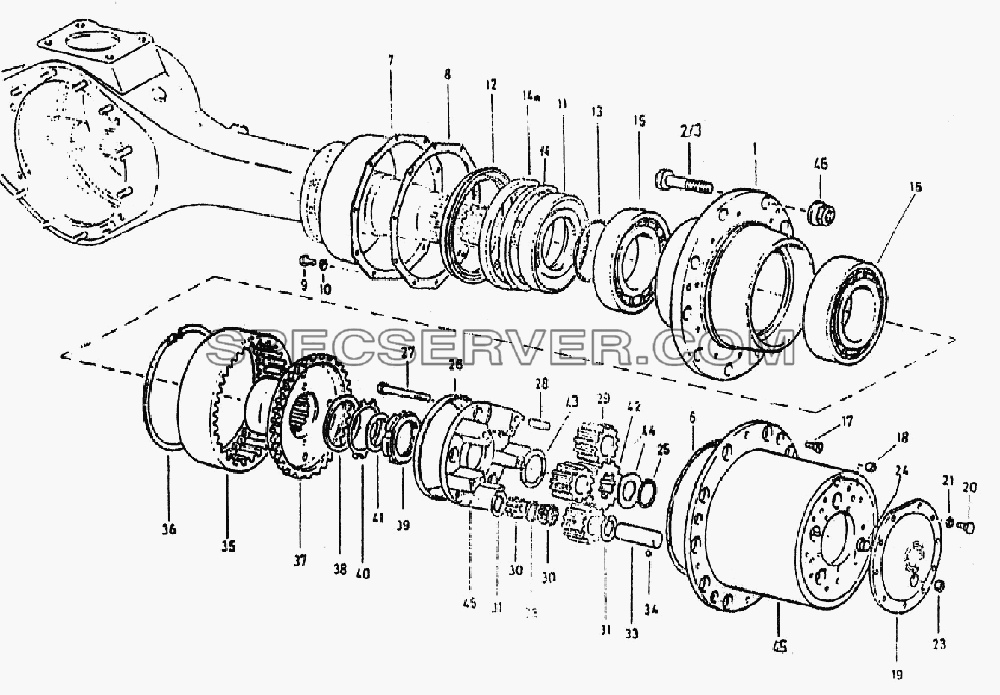

Ступица среднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		7222-GB297	Подшипник ступицы внутренний
-		7522-GB297	Подшипник ступицы наружный
-		AK-99-934-013	Подшипник сателлита игольчатый
-		AK680 340016	Шайба регулировочная (0,1)
-		AK680 340017	Шайба регулировочная (0,2)
-		AK680 340187	Шайба регулировочная (0,15)
-		AK880 420014	Кольцо стопорное
-		AK880 420027	Внешняя чашка водила колесного редуктора
-		AK99012340004	Ось сателлита
-		AK99012340005	Шестерня солнечная (ведущая)
-		AK99012340011	Штифт
-		AK99012340017	Промежуточное кольцо
-		AK99012340020	Кольцо уплотнительное
-		AK99012340021	Крышка маслоудерживающая
-		AK99012340027	Уплотнительное кольцо
-		AK99012340029	Кольцо уплотнительное
-		AK99012340068	Ступица колесная задняя
-		AK99012340075	Шайба сателлита колесного редуктора
-		AK99012340076	Шайба солнечной (ведущей) шестерни
-		AK99012340077	Шайба
-		AK99012340082	Ступица колесная задняя в сборе
-		AK99012340093	Уплотнительное кольцо вала
-		AK99012340094	Уплотнительное кольцо вала
-		AK99012340120	Внутренняя чашка водила колесного редуктора
-		AK99012340121	Колесо коронное (ведомое)
-		AK99012340122	Сателлит колесного редуктора
-		AK99012340123-FT	Шпилька колесная
-		AK99112340001	Крышка наружная колесного редуктора
-		HFF3502011 CK 1A	Заглушка
-		Q150B0820	Болт
-		Q150B1020	Болт
-		Q2541025	Винт с крестовой головкой
-		Q30022	Гайка
-		Q40310	Шайба пружинная
-		Q40310	Шайба пружинная
-		Q43145	Стопорное кольцо полуоси
-		Q5211435	Штифт круглый

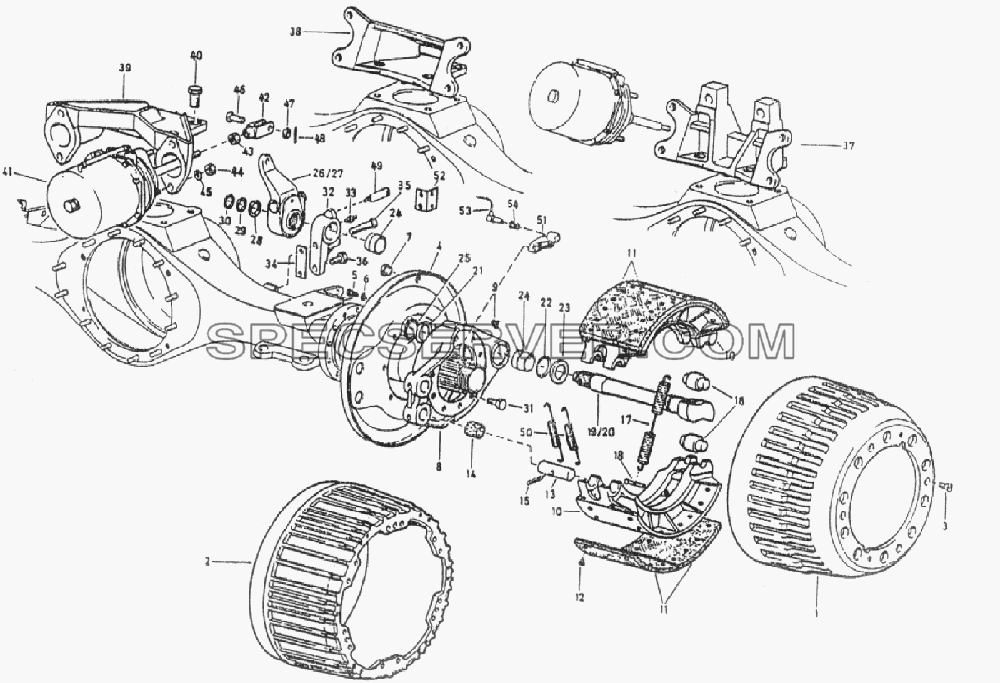

Тормозной механизм среднего моста для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		AK99112340006	Барабан тормозной (задний мост)
3		Q2541020	Винт
4		AK880 34 0018	Кожух защитный тормозного барабана
5		Q150B0816	Болт
6		Q40308	Шайба пружинная
7		AK880 34 0037	Заглушка
8		HFF3519012 CK GF	Кронштейн тормозного механизма левый
8		HFF3519013 CK GF	Кронштейн тормозного механизма правый
9		Q701B45	Масленка
10		AK9000340061	Тормозная колодка
11		AK99000340068	Накладка тормозная передняя верхняя/нижняя
12		AK880 34 0039	Клепка тормозной накладки
13		AK99000340064	Ось тормозной колодки
14		AK880 34 0017	Втулка оси тормозной колодки
15		Q5280624	Штифт стяжных пружин
16		AK99000340027	Ролик упорный тормозной колодки
17		AK880 44 0012	Пружина стяжная большая
18		AK880 44 0032	Палец стяжной пружины
19		AK89000340004	Вал тормозной заднего моста левый
20		AK89000340005	Вал тормозной заднего моста правый
21		AK880 44 0010	Шайба
22		AK880 34 0023	Кольцо уплотнительное тормозного вала
23		AK880 44 0010	Шайба
24		AK880 34 0017	Втулка оси тормозной колодки
25		Q43140	Стопорное кольцо тормозного вала
26		Topмoзнaя тpeщeтka	Тормозная трещотка
27		Topмoзнaя тpeщeтka	Тормозная трещотка
28		AK880 34 0022	Шайба
29		AK80 32 0028	Шайба регулировочная
29		AK80 32 0029	Шайба регулировочная
29		AK80320030	Шайба регулировочная
29		AK80320046	Шайба регулировочная
30		Q43125	Стопорное кольцо тормозного вала
31		Q151B1635TF2	Болт
32		AK99014340041	Кронштейн тормозного вала
33		M8X1-GB1152	Штуцер для смазки
34		AK880 34 0032	Шайба регулировочная
34		AK880 34 0033	Шайба регулировочная
34		AK880 34 0034	Шайба регулировочная
35		Q151B1490	Болт
36		Q151B1440	Болт
39		AK99014340042	Кронштейн тормозной камеры
41		AK991003600303	Энергоаккумулятор заднего моста
43		Q341B14	Гайка
44		Q341B16	Гайка
45		Q41216	Шайба
46		Q5101438	Шплинт
47		Q40114	Шайба плоская
48		Q5004026	Шплинт

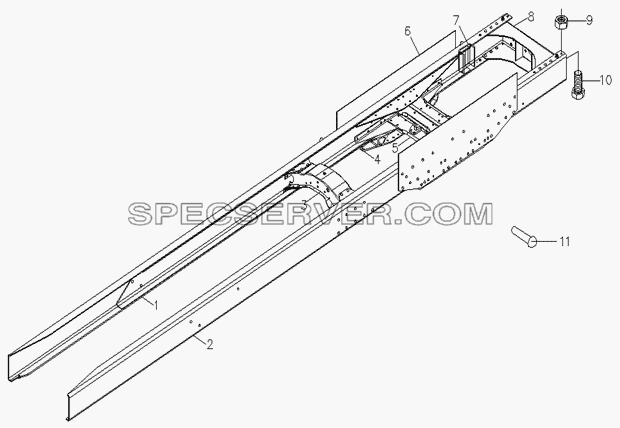

Рама для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S32412800000	Рама
1		1324128000003	Швеллер рамы правый в сборе
2		1324128000002	Швеллер рамы левый в сборе
3		1124028000004	Траверса КПП
4		1124028000009	Кронштейн для установки балансира
5		1124028000008	Траверса средняя
6		1324128000008	Борт соединения рамы кузова с рамой тягача
7		1124028000005	Кронштейн коннекторного борта
8		1117028000010	Траверса задняя
9		Q33414	Гайка металлическая
10		1417028000025	Болт задней траверсы рамы
11		Q4501232	Клепка рамы
11		Q4501234	Клепка рамы
11		Q4501238	Клепка рамы
11		Q4501242	Заклепка с полукруглой головкой
11		Q4501248	Клепка рамы
11		Q4501646	Клепка рамы

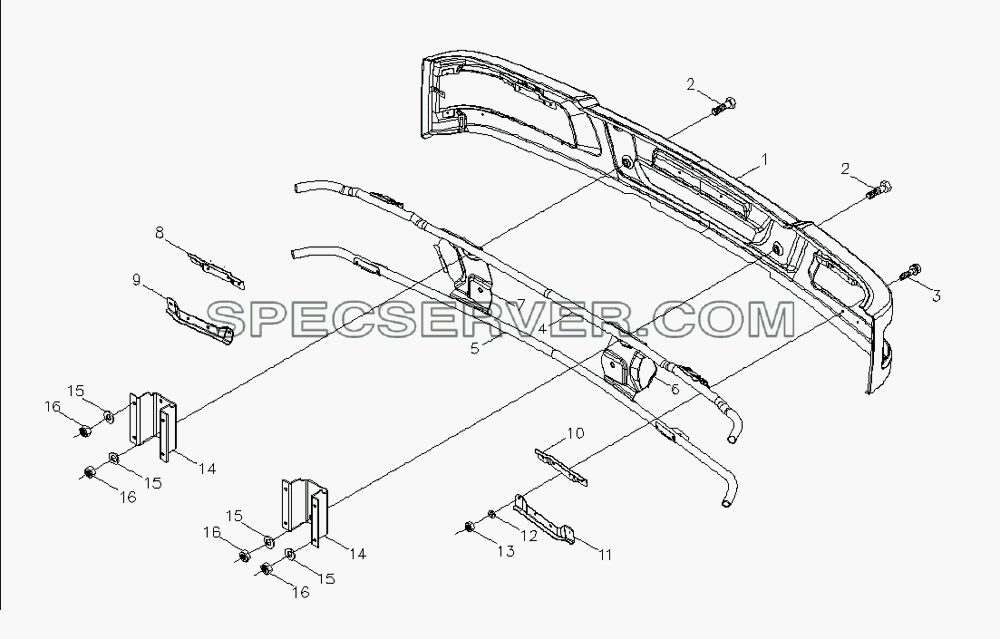

Бампер, сборочный чертеж для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1B24953180000	Бампер, сборочный чертеж
1		1B24953180001	Бампер
1		1B24953180003	Бампер
2		Q1461235	Болт крепления переднего бампера
3		Q1460620	Болт с шестигранной головкой, пружинная шайба и плоская шайба
4		1B24953180012	Трубка бампера крепежная верхняя
5		1B24953180013	Трубка бампера крепежная нижняя
6		1B24953180004	Пластина усиливающая трубки бампера левая
7		1B24953180005	Пластина усиливающая трубки бампера правая
8		1B24953180009	Кронштейн крепления фары верхний правый
9		1B24953180007	Кронштейн крепления фары нижний правый
10		1B24953180008	Кронштейн крепления фары верхний левый
11		1B24953180006	Кронштейн крепления фары нижний левый
12		Q40306	Шайба пружинная
13		Q340B06	Гайка
14		1B24953180002	Кронштейн бампера
15		Q40112	Плоская шайба
16		Q340B12	Гайка крепления кронштейн нижней подножки

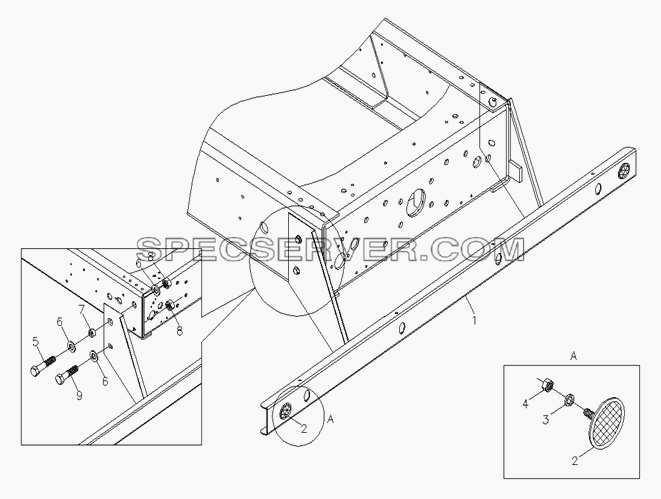

Бампер задний для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324040380021	Бампер задний
1		1324040380022	Бампер задний
2		1417036500004	Задний отражатель
3		Q40306	Шайба пружинная
4		Q340B06	Гайка
5		Q150B1645	Болт
6		Q40216	Шайба
7		1110840300127	Втулка
7		1115040300125	Втулка
7		1115040300126	Втулка
8		Q33216	Стопорная гайка металлическая
9		Q150B1650	Болт
