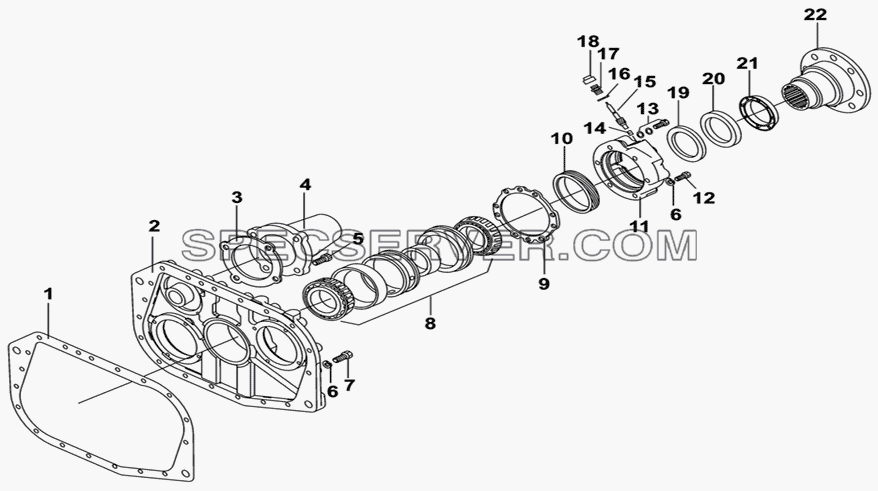

№		Номер детали	Наименование запчасти
2		F99975	Крышка картера КПП задняя
4		17376	Крышка подшипника промежуточного вала
6		Q40310	Шайба пружинная
8		717813	Подшипник конический вторичного вала КПП
10		LF5-3802033	Шестерня ведущая спидометра
11		F99967	Крышка подшипника вторичного вала
14		7992	Втулка опорная ведомой шестерни спидометра
15		LF5-3802034	Шестерня ведомая спидометра
16		HG4-333-66	Кольцо уплотнительное
17		F91005-1	Коннектор ведомой шестерни спидометра
20		C01032	Сальник хвостовика КПП
22		F99900-5	Фланец карданный хвостовика КПП

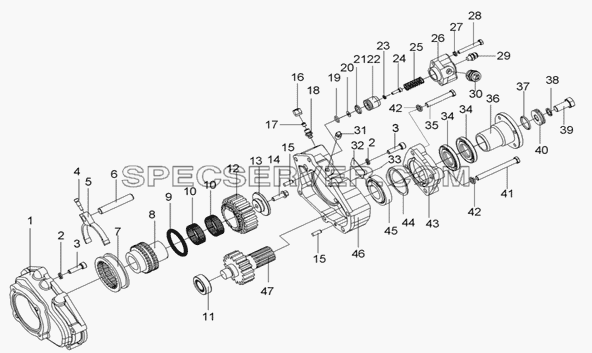

Раздаточная коробка в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
8		QH50-4211105	Вал пустотелый включения коробки отбора мощности
9		QH50-4211110	Кольцо пружинное
10		K505517	Подшипник игольчатый
11		32205	Подшипник вторичного вала коробки отбора мощности
12		QH50-4211106	Шестерня ведущая коробки отбора мощности
14		Q1811030	Болт призонный шестерни ведущей коробки отбора мощности
16		Q80106	Гайка обжимного типа
17		Q80006	Обжим для гайки обжимного типа
18		Q80406	Соединитель обжимного типа
24		Q218B0620	Болт с внутренним шестигранником
28		Q150B0860	Болт
30		79100710068	Датчик включения задней передачи
34		F500A-1802192	Сальник вторичного вала коробки отбора мощности
35		Q150B1250	Болт
36		QH50-4211204	Фланец карданный хвостовика коробки отбора мощности
41		Q150B12110	Болт
47		QH50-4211201	Вал вторичный коробки отбора мощности

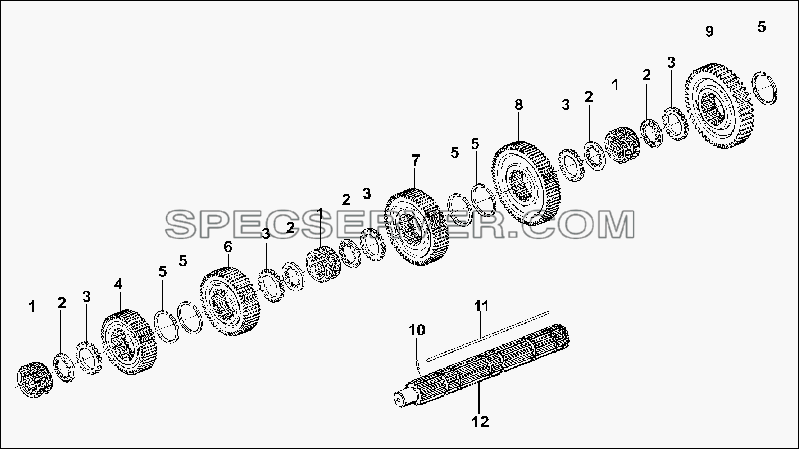

Вторичный вал в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		16118	Шестерня скользящая вторичного вала
2		18701	Шайба регулировочная шестерни вторичного вала
3		14749	Шайба упорная шестерни вторичного вала
4		16748	Шестерня третьей скорости вторичного вала
5		14750	Кольцо стопорное
6		16750	Шестерня второй скорости вторичного вала
7		16752	Шестерня первой скорости вторичного вала
8		16754	Шестерня пониженной скорости вторичного вала
9		16756	Шестерня задней скорости вторичного вала
11		17109	Шпонка вторичного вала
12		18729	Вторичный вал

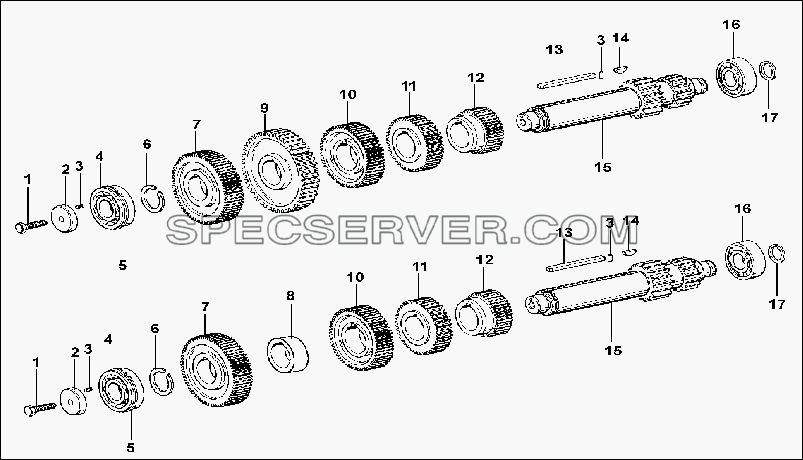

Левый и правый промежуточный вал в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
2		19668	Шайба подшипника защитная промежуточного вала
4		370309Y	Подшипник самоустанавливающийся промежуточного вала
5		C01021	Стопорное кольцо подшипника самоустанавливающегося
6		19198	Кольцо стопорное промежуточного вала
7		19552	Шестерня передаточная промежуточного вала
8		C01025	Промежуточная втулка
10		16749	Шестерня третьей скорости промежуточного вала
11		16751	Шестерня второй скорости промежуточного вала
12		16753	Шестерня первой скорости промежуточного вала
13		19673	Шпонка промежуточного вала
14		X-6-E	Шпонка промежуточного вала полукруглая
15		19549	Промежуточный вал
16		102308E	Подшипник роликовый промежуточного вала
17		14317	Кольцо стопорное

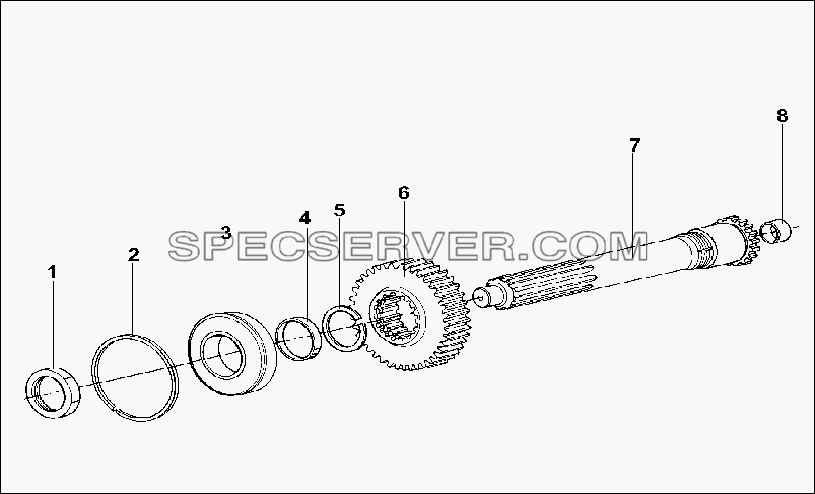

Первичный вал в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8858	Гайка первичного вала
2		C01020	Кольцо стопорное
3		150212K	Подшипник первичного вала
4		16463	Втулка шестерни первичного вала
5		14750	Кольцо стопорное
6		17568	Шестерня первичного вала
7		19694	Вал первичный
8		16566	Втулка направляющая вторичного вала

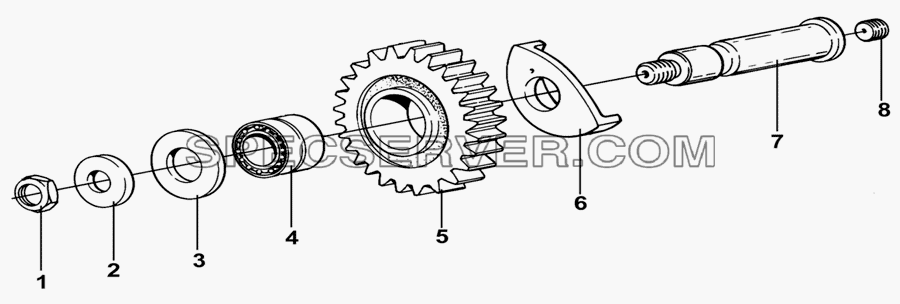

Промежуточный вал задней скорости для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB890-80	Гайка
2		14283	Шайба вала промежуточного задней скорости
3		14282	Шайба упорная вала промежуточного задней скорости
4		14287	Подшипник игольчатый вала промежуточного задней скорости
5		16757	Шестерня паразитная вала промежуточного задней скорости
6		16403	Шайба тарельчатая вала промежуточного задней скорости
7		16405	Вал промежуточный задней скорости
