1991 System Wiring Diagrams

Ford - Festiva

COOLING FAN

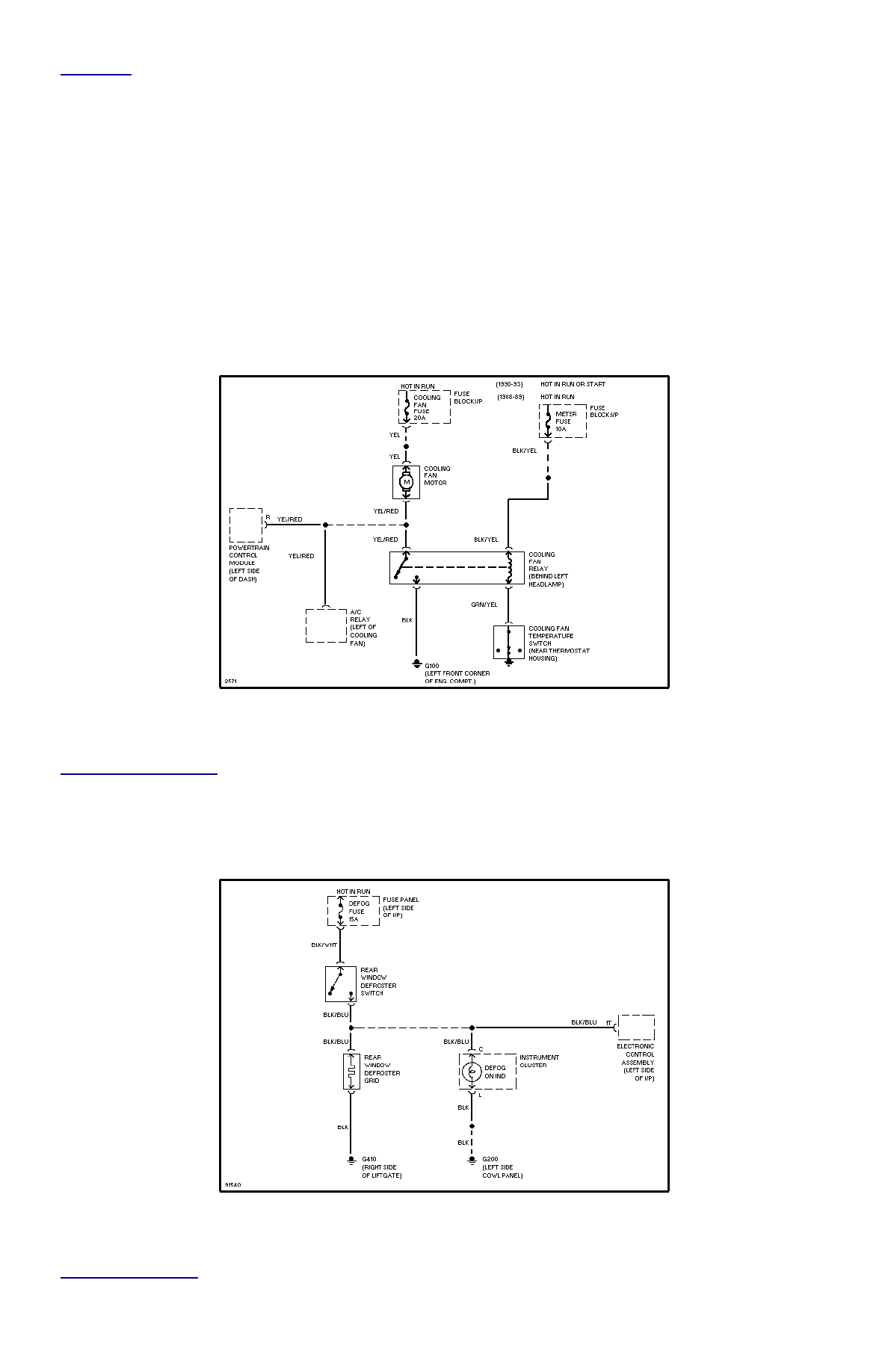

Fig. 1: Cooling Fan Circuit



DEFOGGERS



Fig. 2: Defogger Circuit



HORN

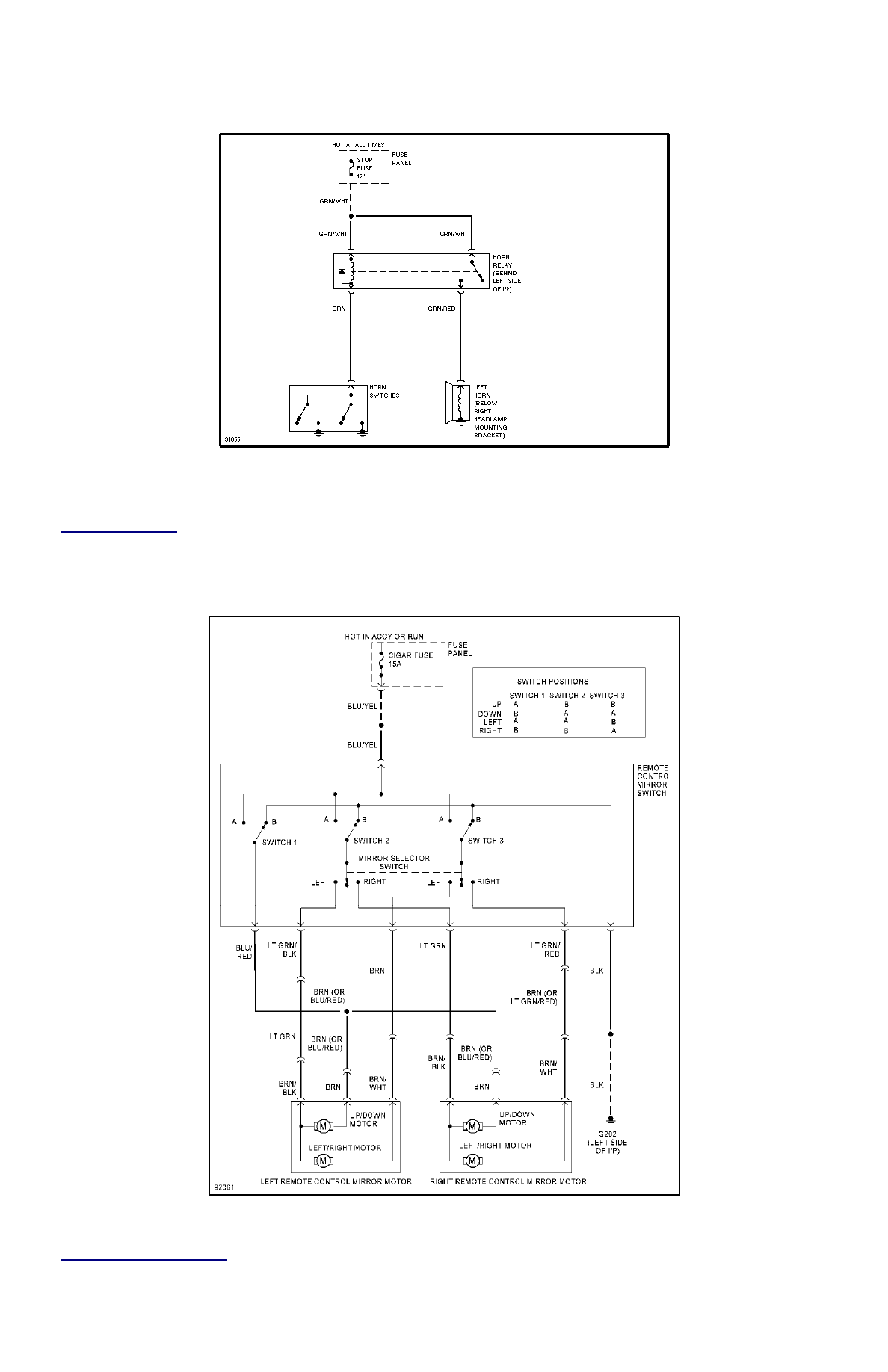

Fig. 3: Horn Circuit



POWER MIRRORS



Fig. 4: Power Mirror Circuit



RADIO

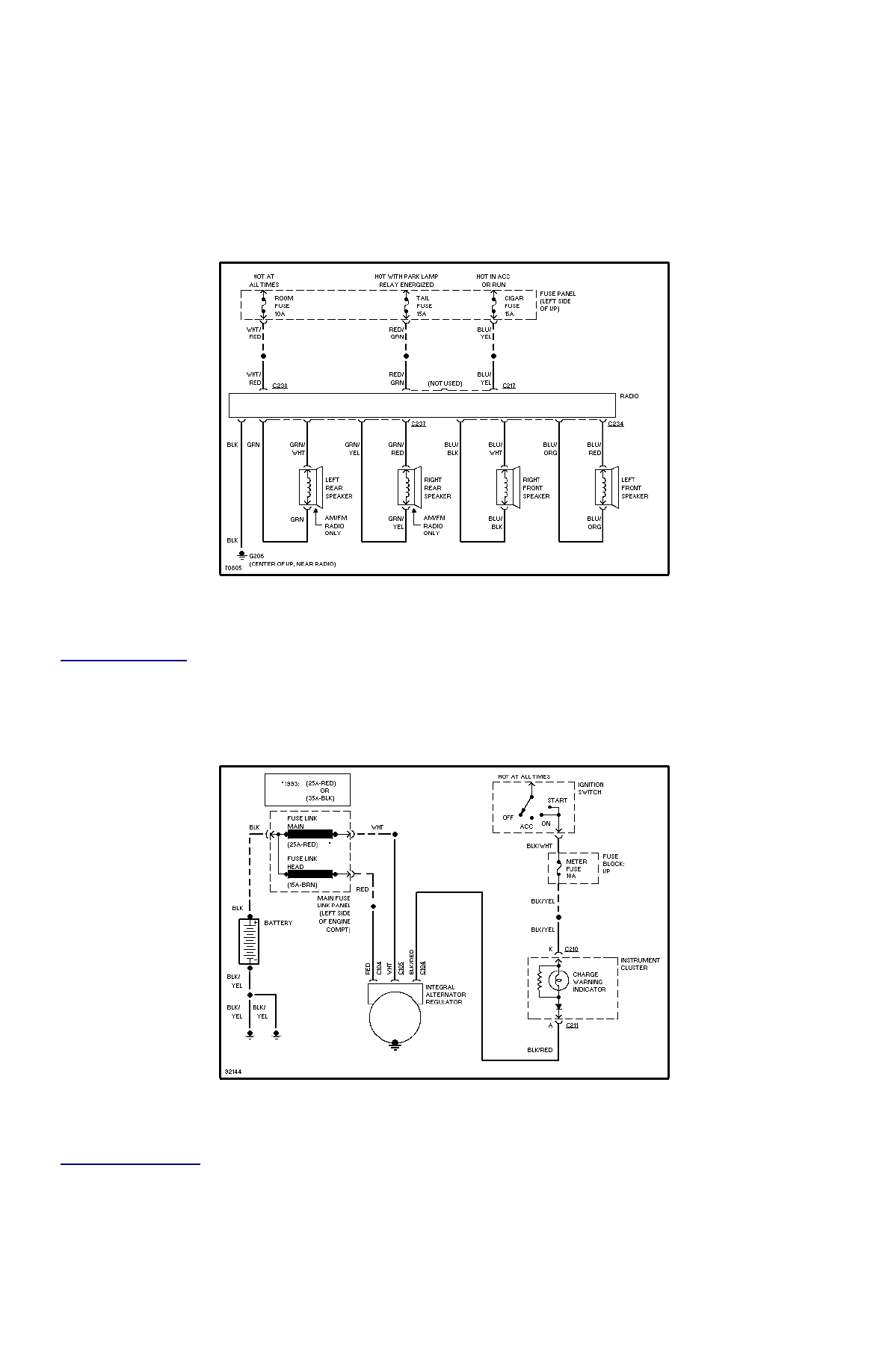

Fig. 5: Radio Circuits



STARTING/CHARGING



Fig. 6: Charging Circuit

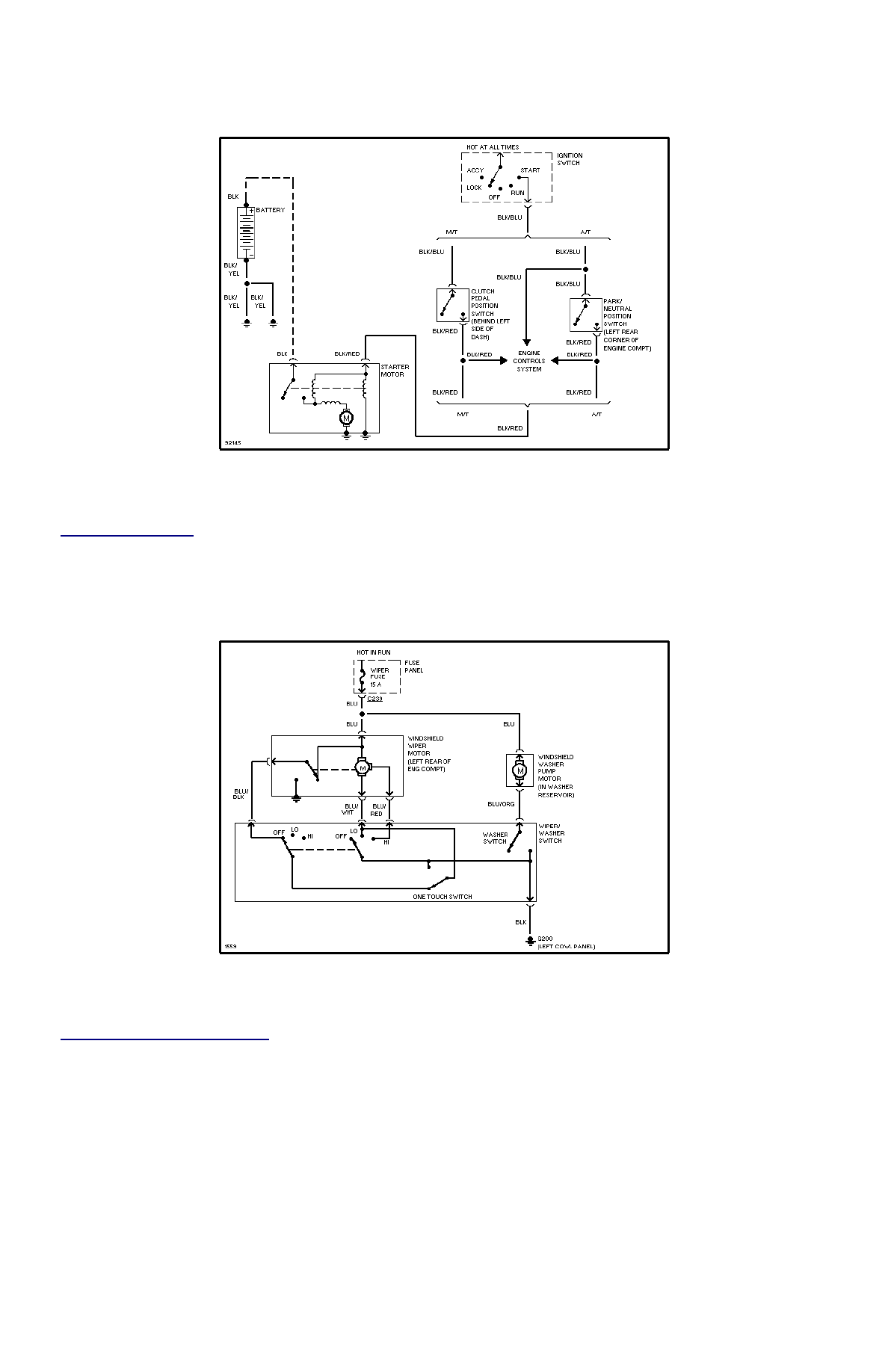

Fig. 7: Starting Circuit



WIPER/WASHER



Fig. 8: Front Wiper/Washer Circuit
