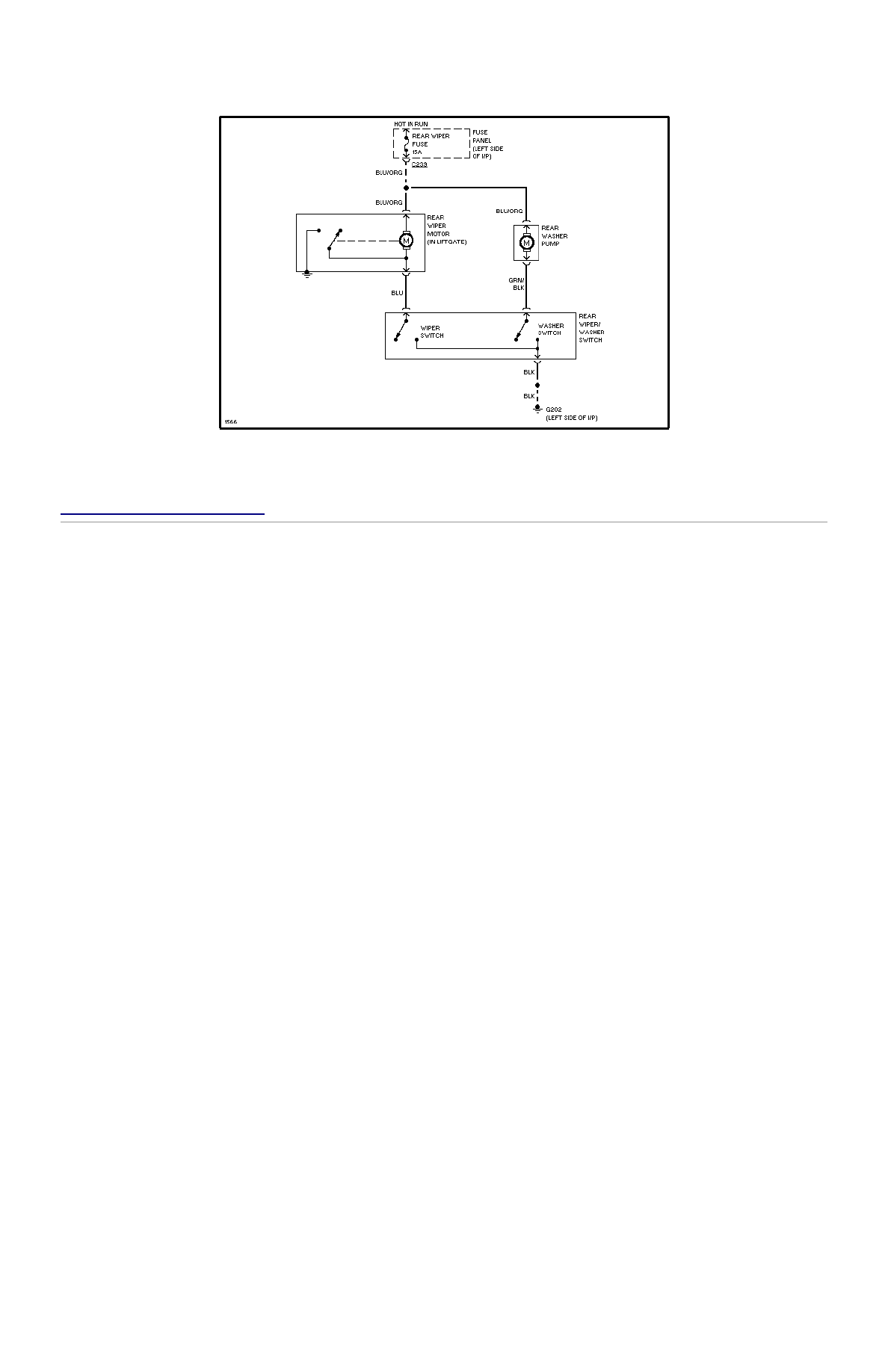

Fig. 9: Rear Wiper/Washer Circuit



Copyright 2009 Mitchell Repair Information Company, LLC.  All Rights Reserved.



Article GUID: A00121193

Back To Article



GENERAL INFORMATION

Using Mitchell1's Wiring Diagrams

INTRODUCTION

Mitchell1(R) obtains wiring diagrams and technical service bulletins, containing wiring diagram changes, from the domestic and import
manufacturers. These are checked for accuracy and are all redrawn into a consistent format for easy use. All system wiring diagrams are
available in color format and may be viewed and or printed in color or black and white, depending on your program settings and available
printer hardware.

In the past, when cars were simpler, diagrams were simpler. All components were connected by wires, and diagrams seldom exceeded 4 pages
in length. Today, some wiring diagrams require more than 16 pages. It would be impractical to expect a service technician to trace a wire from
page 1 across every page to page 16.

Removing some of the wiring maze reduces eyestrain and time wasted searching across several pages. Today, the majority of Mitchell1(R)
diagrams follow a much improved format, which permits space for internal switch details, and component and ground locations.

Components shown with a dashed line instead of a solid line indicate not all circuits are shown in this particular diagram (circuits shown in
system diagrams are typically applicable to that system only). The remaining circuits connected to that component will be shown in the
appropriate system that they apply to.

Today, the wiring diagram necessary to support a given repair procedure is included within that article or a link is provided to the appropriate
SYSTEM WIRING DIAGRAM article. For example, the wiring diagram for a Ford EEC-IV system may be included in ENGINE
PERFORMANCE and WIRING DIAGRAMS articles for Ford Motor Co. The wiring diagram for a cruise control system may be included in
ACCESSORIES & EQUIPMENT section for the specific vehicle manufacturer, and the wiring diagram for an anti-lock brake system may be
included in BRAKES and WIRING DIAGRAMS for the specific manufacturer.

WIRING DIAGRAMS contains all wiring diagrams not included in STARTING & CHARGING SYSTEMS and ACCESSORIES &
EQUIPMENT. This includes: Data Link Connectors, Ground Distribution, Power Distribution, Engine Performance, Electric Cooling Fans,
Anti-Lock Brakes, Electronic Suspension and Electronic Steering wiring diagrams. The Data Link Connectors wiring diagrams show the
circuits by which the various on-board computers exchange information, and the diagnostic connectors used for diagnosis and their location.
The Ground Distribution wiring diagrams show all vehicle ground points, their location, and the components common to those ground points.
The Power Distribution wiring diagrams show the power feed circuits and the components common to those power feeds.

Wiring diagrams used to support the information in ACCESSORIES & EQUIPMENT are drawn in a "top-down" format. The diagrams are
drawn with the power source at the top of the diagram and the ground point at the bottom of the diagram. Component locations are identified
on the wiring diagrams. Any wires that do not connect directly to a component are identified on the diagram to indicate where they go.

WIRING DIAGRAM COLOR ABBREVIATIONS

COLOR ABBREVIATIONS

WIRING DIAGRAM SYMBOLS

Color

Normal

Optional

Black

BLK

BK

Blue

BLU

BU

Brown

BRN

BN

Clear

CLR

CR

Dark Blue

DK BLU

DK BU

Dark Green

DK GRN

DK GN

Green

GRN

GN

Gray

GRY

GY

Light Blue

LT BLU

LT BU

Light Green

LT GRN

LT GN

Orange

ORG

OG

Pink

PNK

PK

Purple

PPL

PL

Red

RED

RD

Tan

TAN

TN

Violet

VIO

VI

White

WHT

WT

Yellow

YEL

YL

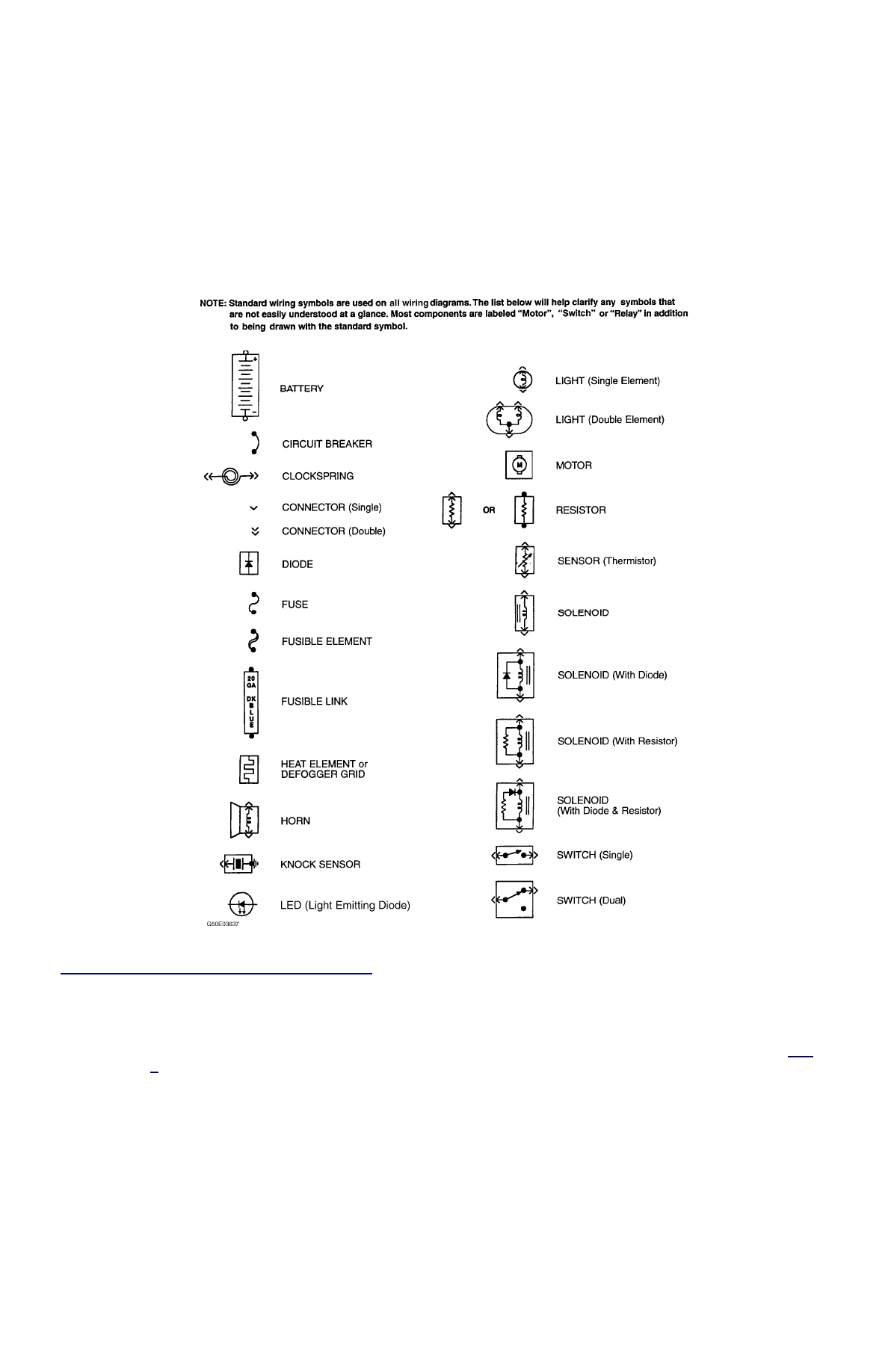

Fig. 1: Identifying Standard Wiring Diagram Symbols



WIRING DIAGRAM GROUND NUMBER LOCATIONS

NOTE:

The following illustration depicts standardized ground numbers and locations to be used in
conjunction with Mitchell1's (R) wiring diagrams applying to 2001 and prior model years only. See

Fig.

2

 . Wiring diagrams applying to newer model years depict manufacturer-specified ground numbers and

locations. Do not utilize the illustration with 2002 and newer model year wiring diagrams.

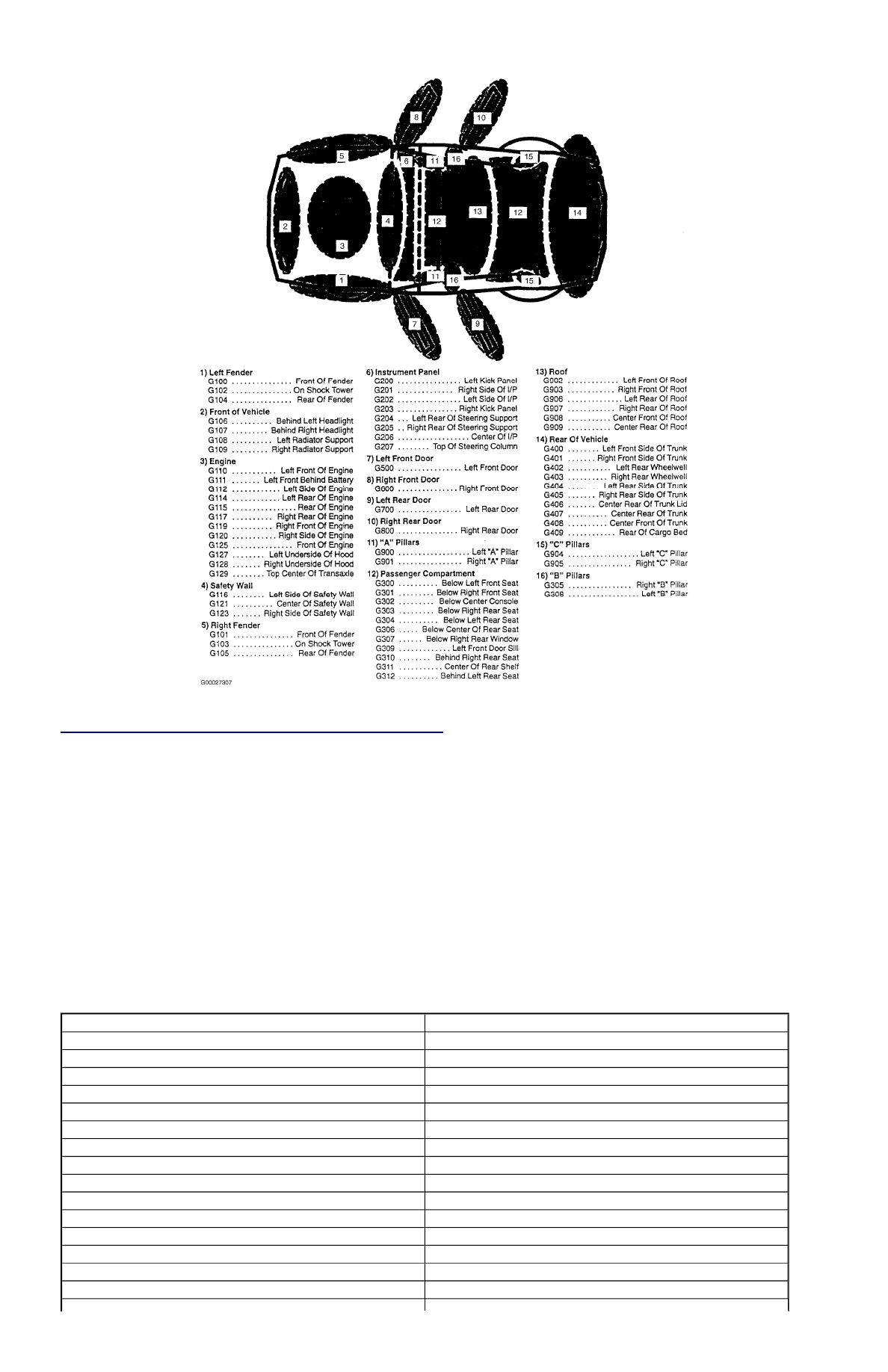

Fig. 2: Ground Numbers & Locations (2001 & Prior Model Years)



WIRING DIAGRAM COMPONENT LOCATIONS

When trying to locate a component in a wiring diagram and you don't know the specific system where it is located, use this handy component
locator to find the system wiring diagram in which the component is located. Then, go to that system and locate the component within the
wiring diagram.

For example, if you don't know the specific system in which the ignition switch is located, look up ignition switch in the wiring diagram
component location tables and go to the appropriate wiring diagram(s) which contain either full or partial views of the ignition switch. The full
view of the ignition switch is located in Power Distribution.

The first listing for the component will be the full or most complete view of the component. Additional listings will be partial views of the
component. Not all components are used on all models.

All components will have a partial view in Ground Distribution and Power Distribution. Data Link Connectors show connecting circuits
between modules. Alternate names for components may be listed in wiring diagram component locations tables.

WIRING DIAGRAM COMPONENT LOCATIONS

Component

Wiring Diagram

ABS Electronic Control Unit

Anti-Lock Brakes; Data Link Connectors

ABS Hydraulic Unit

Anti-Lock Brakes

Acceleration Sensor

Anti-Lock Brakes

Accessory Delay Relay

Power Windows

A/C Compressor Clutch Relay

Engine Performance

A/C Sensor

Engine Performance

A/C Pressure Switch

Engine Performance

Adaptive Lamp Control Module

Exterior Lights

Air Bag(s)

Air Bag Restraint System

Air Bag Module

Air Bag Restraint System

Air Bag Sensor(s)

Air Bag Restraint System

Air Injection Pump Relay

Engine Performance

Air Temperature Sensor

Overhead Console

Alternator (Generator)

Generators & Regulators

Anti-Theft Control Module

Anti-Theft System; Starters
