парковке составляет до 72
дюймов (183 см) от центра
заднего бампера автомобиля.
В области внешних углов
бампера зона действия
меньше.

Звуковые предупредительные сигналы
генерируются при нахождении крупных
предметов в зоне действия датчиков
любого бампера по следующей схеме:
•

При обнаружении крупных
предметов вблизи переднего
бампера автомобиля в зоне
действия датчиков вы услышите
звуковой сигнал высокой
тональности из передних динамиков
аудиосистемы. При дальнейшем
приближении автомобиля к крупным
предметам интервал между
звуковыми предупредительными
сигналами уменьшается.

•

При обнаружении крупных
предметов вблизи заднего бампера
автомобиля в зоне действия
датчиков вы услышите звуковой
сигнал низкой тональности из
задних динамиков аудиосистемы.
При дальнейшем приближении
автомобиля к крупным предметам
интервал между звуковыми
предупредительными сигналами
уменьшается.

•

Система помощи при парковке при
подаче звуковых
предупредительных сигналов
отдает приоритет крупным
предметам, расположенным ближе
всего к переднему или заднему
бамперу вашего автомобиля.
Например, если одновременно
вблизи переднего бампера

автомобиля находится предмет
размером 24 дюйма (60 см), а
вблизи заднего бампера — предмет
размером 16 дюймов (40 см), то вы
услышите низкотональный сигнал
из задних динамиков аудиосистемы.

•

Вы услышите звуковые
предупредительные сигналы
попеременно из передних и задних
динамиков аудиосистемы, если
вблизи переднего и заднего
бамперов присутствуют крупные
предметы размером менее 12
дюймов (30 см).

•

Если предмет находится на
расстоянии больше 12 дюймов (30
см) от краев бампера автомобиля,
звуковой предупредительный
сигнал генерируется в течение 3
секунд. Если предмет находится на
расстоянии меньше 12 дюймов (30
см) от краев бампера автомобиля,
звуковой предупредительный
сигнал становится непрерывным.

Выведите рычаг селектора коробки
передач из положения R (задний ход),
D (движение вперед), L (понижающая
передача), или начните движение,
чтобы отъехать от крупных предметов,
или отключите систему помощи при
парковке нажатием соответствующей
кнопки. Схему расположения элементов
см. в:  См. Быстрый обзор (стр. 12).
При обнаружении неисправности в
системе на информационном дисплее
появится предупреждающее
сообщение; одновременно будет
заблокирован переключатель системы
помощи при парковке.

147

Системы помощи при парковке

КАМЕРА ЗАДНЕГО ВИДА

ПРЕДУПРЕЖДЕНИЯ

Система камеры заднего вида —
это вспомогательное устройство
для движения задним ходом,

которое не избавляет водителя от
необходимости использовать также и
внутренние и наружные зеркала для
достижения максимального обзора.

Камера может не распознать
объекты, находящиеся в
непосредственной близости от

автомобиля.

Двигайтесь задним ходом как
можно медленнее, так как высокая
скорость может ограничить время

реакции, необходимое для остановки
автомобиля.

Примечание: Работа камеры может
зависеть от температуры наружного
воздуха, состояния автомобиля и дороги.

Камера расположена на задней
поднимающейся двери.

Включение камеры заднего
вида

Включите зажигание и аудиоблок.

Переместите рычаг переключения
коробки передач в положение заднего
хода (R).

Вид камеры отобразится в аудиоблоке
или во внутреннем зеркале.

Корректная работа камеры может быть
нарушена в следующих условиях:
•

Темные зоны.

•

Области интенсивного освещения.

•

В случае резкого изменения
температуры окружающего воздуха.

•

Если на камеру попала вода.

•

Если обзор камеры затруднен.

Использование дисплея

ПРЕДУПРЕЖДЕНИЯ

Отображаемые объекты
находятся ближе, чем кажется.

Объекты, находящиеся над
камерой, могут не отображаться.
При необходимости проверяйте

пространство сзади автомобиля.

Метки расстояния являются лишь
примерным ориентиром и рассчитаны
для незагруженных автомобилей на
ровной дороге.

Линии показывают предполагаемую
траекторию движения автомобиля и
примерное расстояние от заднего
бампера до объекта.

148

Системы помощи при парковке

Красная зона

A

Оранжевая зона

B

Зеленая зона

C

Черный — ось
предполагаемой траектории
движения автомобиля

D

Примечание: При движении задним
ходом с прицепом камера показывает
направление автомобиля, а не прицепа.

Примечание: При движении задним
ходом с прицепом линии на экране не
отображаются.

Выключение камеры заднего
вида

Изображение не отображается при
переводе рычага переключения
передач в положение парковки (P).

Автомобили с зеркалом заднего
вида с изображением от камеры

Дисплей автоматически выключится
после выключения передачи заднего
хода (R).

Система автоматически отключается
после того, как скорость автомобиля
становится выше 8 km/h.

Примечание: В зависимости от типа
установленного мультимедийного
дисплея изображение с камеры
постоянно включено на зеркале заднего
вида, отключить его невозможно.

Примечание: Зеркало в салоне не
оснащено функцией отображения с
камеры.

Автомобили с системой помощи
при парковке

 (при наличии)

На дисплее будет отображена цветная
шкала расстояния.  Она показывает
примерное расстояние от заднего
бампера до объекта.

Цвета несут следующую информацию:
•

Красная зона

•

Оранжевая зона

•

Зеленая зона

149

Системы помощи при парковке

ПРИНЦИПЫ РАБОТЫ

Круиз-контроль позволяет вам
поддерживать заданную скорость без
необходимости удерживать ногу на
педали акселератора. Систему
круиз-контроля можно использовать
на скорости автомобиля выше 30 km/h.

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

ПРЕДУПРЕЖДЕНИЯ

Системой круиз-контроля не
следует пользоваться при
движении в интенсивном

транспортном потоке, на извилистых
или скользких дорогах. Это может
привести к потере контроля над
автомобилем, серьезным травмам или
смерти.

При движении автомобиля на
спуске его скорость может
превысить значение, занесенное

в память системы круиз-контроля.
Круиз-контроль не задействует
тормозную систему автомобиля.
Переключите передачу на более
низкую, чтобы система могла
поддерживать установленную
скорость. Невыполнение этого
требования может привести к потере
контроля над автомобилем, серьезным
травмам или смерти.

Примечание: Система круиз-контроля
отключается, когда при движении вверх
по склону скорость автомобиля
снижается более 10 миль/ч (16 км/ч) от
установленной скорости.

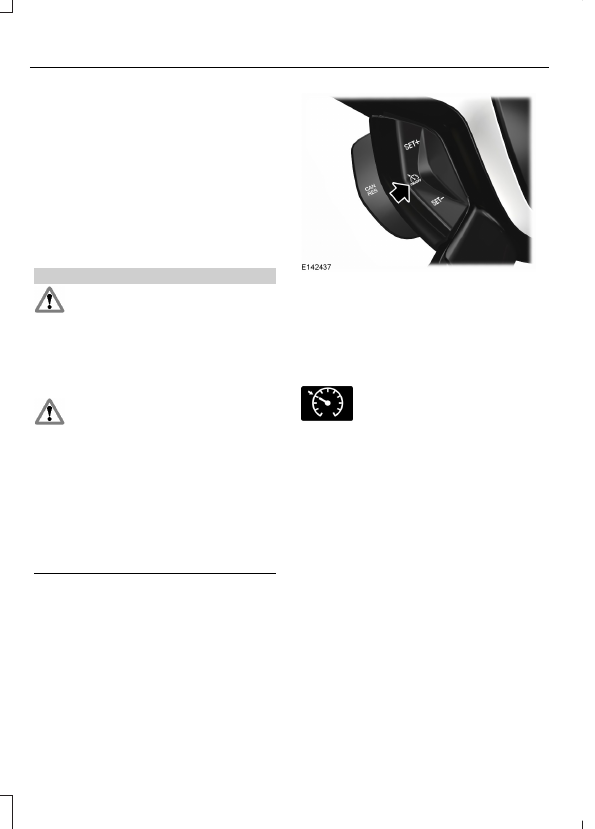

Кнопки управления системой
круиз-контроля располагаются на
рулевом колесе.

Включение системы круиз-
контроля

Нажмите и отпустите кнопку ON (Вкл.).

Индикатор отобразится на
щитке приборов.

Установка скорости

1.

Выполните ускорение до желаемой
скорости.

2. Нажмите и отпустите кнопку SET+.

3. Уберите ногу с педали

акселератора.

150

Управление скоростью
