INSTALLATION

Driver’s Side

(1) If equipped, pull wire harness through door.
(2) Install mirror and bolts.
(3) Tighten the bolts to 25 N·m (18 ft. lbs.).

NOTE: If vehicle is not equipped with power mir-
rors, skip to step 6.

(4) Connect electrical connector and replace tape.
(5) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

(6) Install trim plug.
(7) Connect battery negative cable.

Passenger Side

(1) If equipped, pull wire harness through door.
(2) Install mirror and bolts.
(3) Tighten the bolts to 25 N·m (18 ft. lbs.).

NOTE: If vehicle is not equipped with power mir-
rors, skip to step 6.

(4) Connect the electrical connector.
(5) Connect dust boot to a-pillar.
(6) Install trim plug.
(7) Connect battery negative cable.

SIDE VIEW MIRROR - GLASS

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Press mirror glass in at bottom.

(3) Pull mirror glass up and out of the guides.

(Fig. 5)

(4) Disconnect

the

electrical

connectors,

if

equipped.

INSTALLATION

(1) Connect the electrical connectors, if equipped.
(2) Push mirror glass down into the guides.
(3) Straighten mirror glass.
(4) Connect battery negative cable.

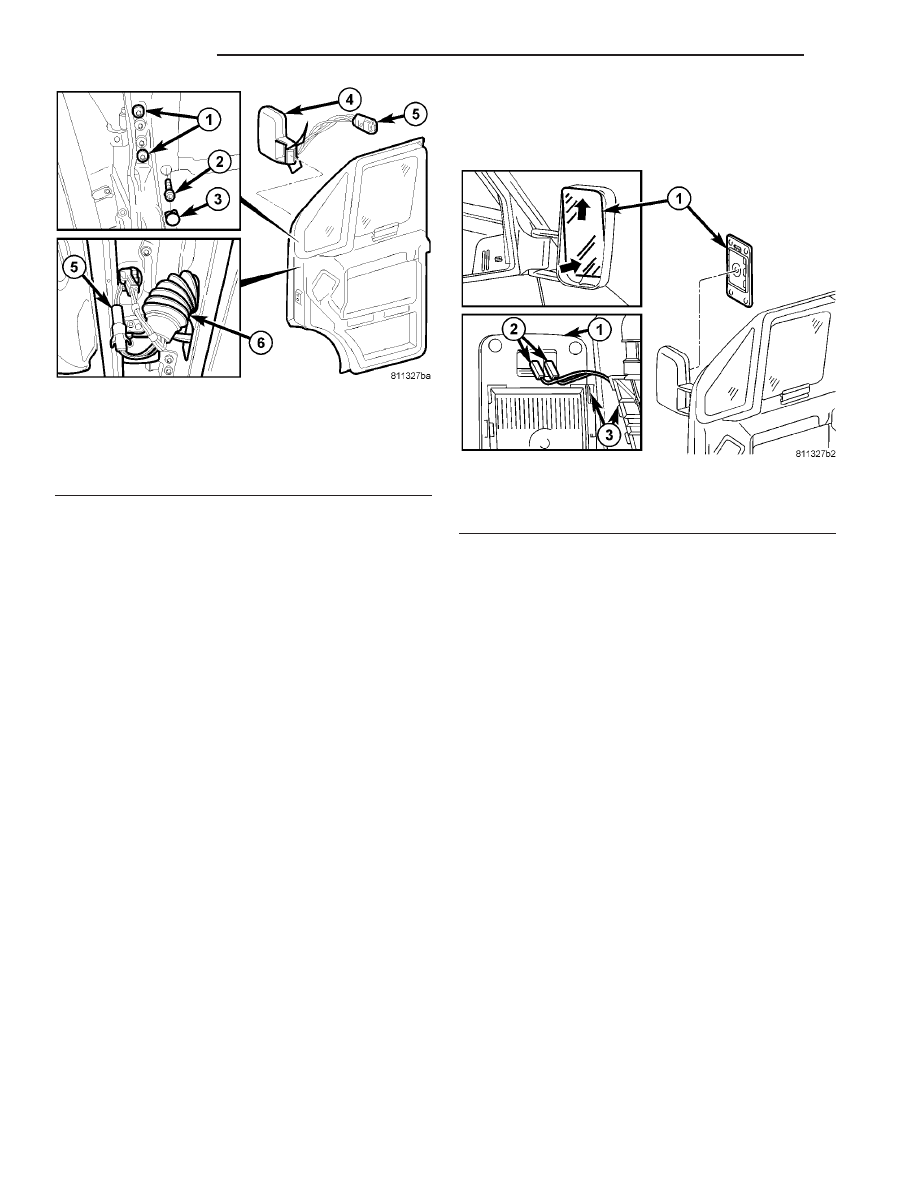

Fig. 4 PASSENGER SIDE MIRROR

1 - OUTER BOLTS
2 - INNER BOLT
3 - TRIM PLUG
4 - MIRROR
5 - ELECTRICAL CONNECTOR
6 - DUST BOOT

Fig. 5 SIDE VIEW MIRROR - GLASS

1 - MIRROR GLASS
2 - ELECTRICAL CONNECTORS
3 - GUIDES

23 - 50

EXTERIOR

VA

HOOD

TABLE OF CONTENTS

page

page

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 51

HOOD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 51

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 52

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 52

LATCH RELEASE CABLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 52

LATCH RELEASE HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 52

PROP ROD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

SAFETY LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

HINGE

REMOVAL

NOTE: It is not necessary to remove the hood to
replace one or both hinges. The hinges can be
replaced one at a time.

(1) Open hood and support as needed.
(2) Using a grease pencil or equivalent, mark the

position of the hinge on the hood and cowl.

(3) Remove the two hood nuts.
(4) Remove the two cowl bolts and remove hinge.

INSTALLATION

(1) Position hinge on vehicle and align reference

marks.

(2) Install cowl bolts and tighten to 23 N·m (17 ft.

lbs.).

(3) Install hood nuts and tighten to 23 N·m (17 ft.

lbs.).

(4) Check and adjust hood if necessary. (Refer to

23 - BODY/HOOD/HOOD - ADJUSTMENTS)

HOOD

REMOVAL

(1) Raise and support hood.
(2) Remove the prop rod retaining clip. (Fig. 1)
(3) Separate the prop and spring from the hood.
(4) Using a grease pencil or equivalent, mark loca-

tion of hood hinges on hood for installation align-
ment.

(5) Remove nuts attaching hinges to hood.

(6) With the aid of a helper, remove hood from

vehicle.

INSTALLATION

(1) Position hood on hinges.
(2) Install nuts finger-tight.
(3) Connect spring and prop onto hood and install

the retaining spring.

(4) Align hinges with installation reference marks

and tighten bolts to 23 N·m (17 ft. lbs.).

(5) Check and adjust as necessary. (Refer to 23 -

BODY/HOOD/HOOD - ADJUSTMENTS)

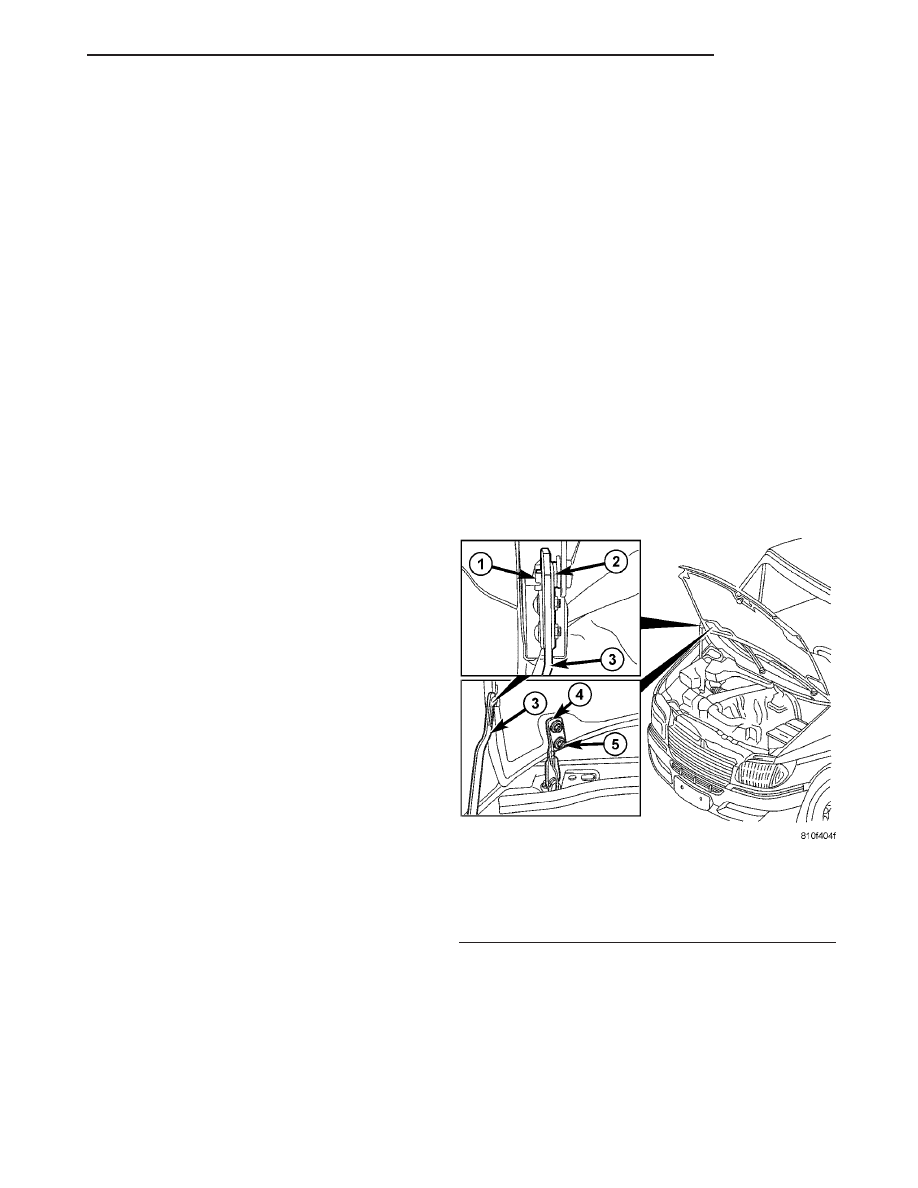

Fig. 1 HOOD

1 - PROP ROD RETAINING CLIP
2 - PROP SPRING
3 - PROP ROD
4 - HINGE
5 - NUTS (2)

VA

HOOD

23 - 51

ADJUSTMENTS

ADJUSTMENT

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Left and right hood gaps

5 ± 0.5 mm

Flush offset for hood/
fender

1.0 mm

(1) Check hood to fender gap. Refer to the SPECI-

FICATIONS table.

(2) Loosen hinge to cowl bolts and adjust hood side

to side, if necessary.

(3) Tighten bolts to 23 N·m (17 ft. lbs.).
(4) Check hood to fender flushness. Refer to the

SPECIFICATIONS table.

(5) Loosen hinge to hood nuts and adjust hood up

and down, if necessary.

(6) Tighten nuts to 23 N·m (17 ft. lbs.).
(7) Loosen safety latch bolts. (Fig. 2)

(8) Adjust latch to align with hood latch, if neces-

sary.

(9) Tighten safety latch bolts.
(10) Loosen safety latch striker pin lock nut and

adjust striker pin up and down to adjust front of
hood to fender flushness. Refer to the SPECIFICA-
TIONS table.

(11) Tighten lock nut fully.
(12) Adjust hood slam bumpers up or down if nec-

essary.

LATCH

REMOVAL

(1) Remove bolts and remove latch. (Fig. 3)

(2) Disconnect latch cable.

INSTALLATION

(1) Connect latch cable and install latch.
(2) Install the bolts and tighten.

LATCH RELEASE CABLE

REMOVAL

(1) Remove the release handle screws and release

handle.

(2) Disconnect the cable from the handle.
(3) Remove the latch. (Refer to 23 - BODY/HOOD/

LATCH - REMOVAL)

(4) Route cable through cowl panel and remove

from engine compartment.

INSTALLATION

(1) Route cable through engine compartment and

into passenger compartment as necessary.

(2) Install latch. (Refer to 23 - BODY/HOOD/

LATCH - INSTALLATION)

(3) Connect cable to release handle.
(4) Install release handle and install the screws.

LATCH RELEASE HANDLE

REMOVAL

(1) Remove the screws and remove the release

handle.

(2) Disconnect the cable from handle.

INSTALLATION

(1) Connect latch cable to release handle.
(2) Install handle and install the screws.

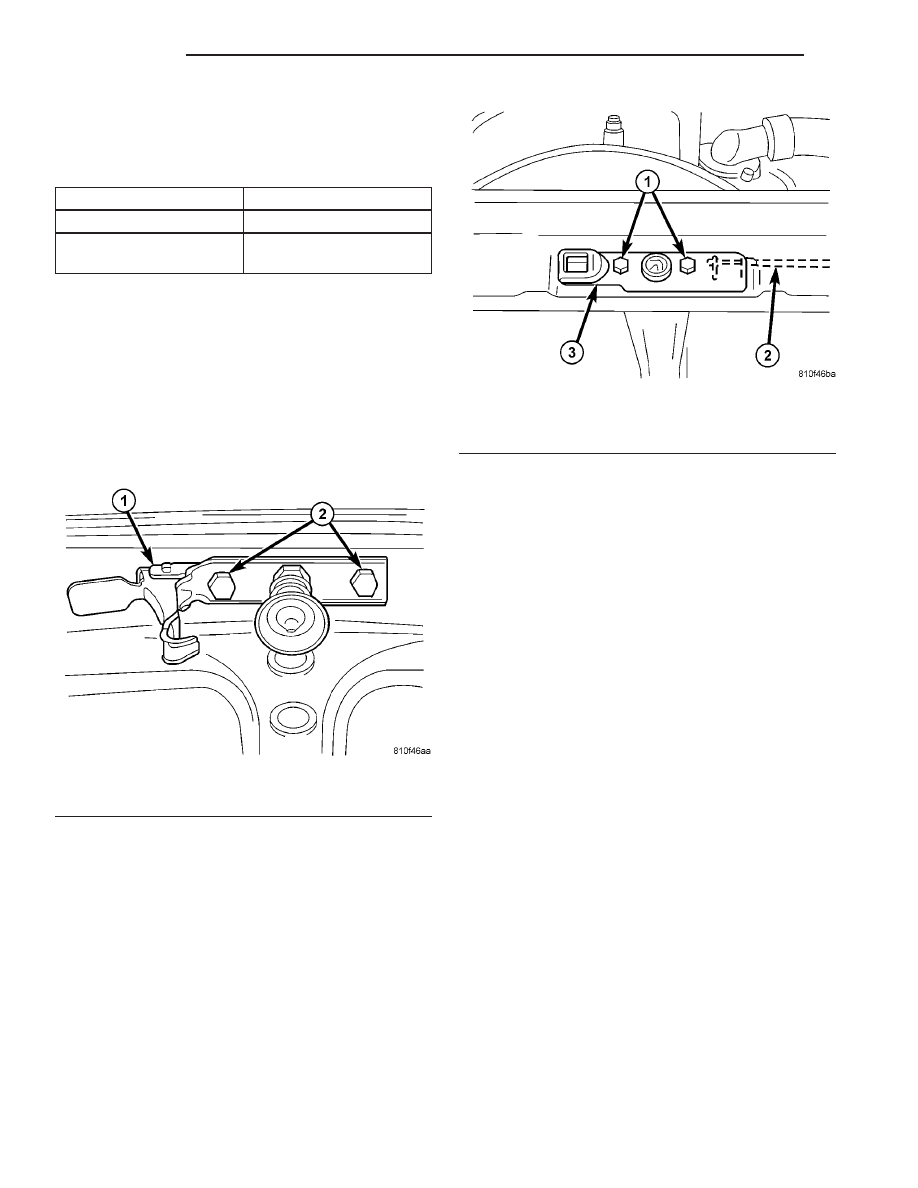

Fig. 2 SAFETY LATCH

1 - SAFETY LATCH
2 - BOLTS

Fig. 3 HOOD LATCH

1 - BOLTS
2 - LATCH CABLE
3 - LATCH

23 - 52

HOOD

VA

PROP ROD

REMOVAL

(1) Open and support hood.
(2) Remove the prop rod retaining clip. (Fig. 1)
(3) Separate the prop and spring from the hood.
(4) Remove nut and position the washer bottle

aside. (Fig. 4)

(5) Remove stud nut and remove hood prop. (Fig.

5)

INSTALLATION

(1) Install hood prop and install the stud nut.
(2) Position washer bottle back and install the nut

and washer.

(3) Connect spring and prop onto hood and install

the retaining spring.

SAFETY LATCH

REMOVAL

(1) Open hood.
(2) Using a grease pencil or equivalent, mark the

position of the safety latch to aid installation.

(3) Remove the bolts and remove the latch. (Fig.

6)

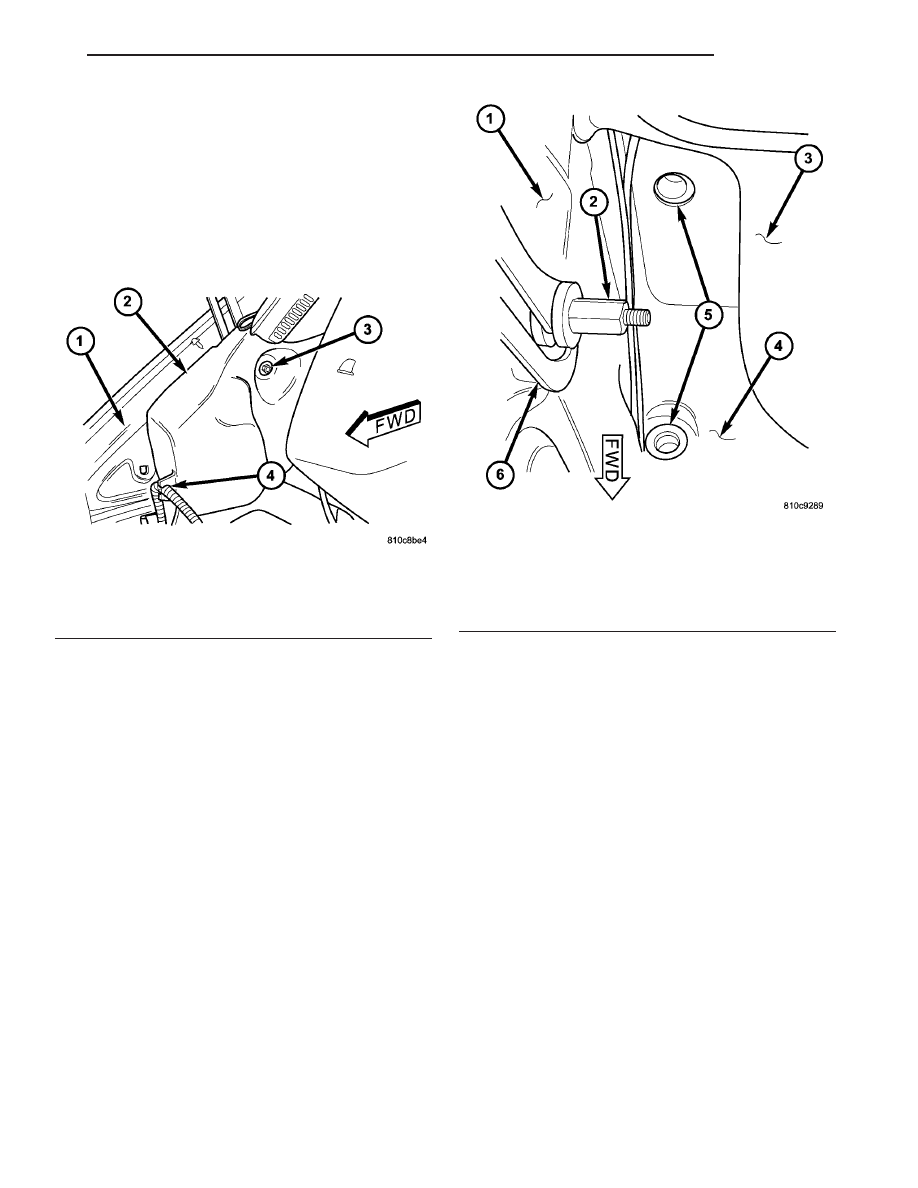

Fig. 4 Washer Reservoir Remove/Install

1 - RIGHT INNER FENDER
2 - WASHER RESERVOIR
3 - NUT & WASHER
4 - ROUTING CLIP

Fig. 5 Washer Reservoir Mounting

1 - RIGHT INNER FENDER
2 - STUD NUT
3 - DASH PANEL
4 - RIGHT FRONT WHEEL HOUSE
5 - GROMMET (2)
6 - HOOD PROP

VA

HOOD

23 - 53
