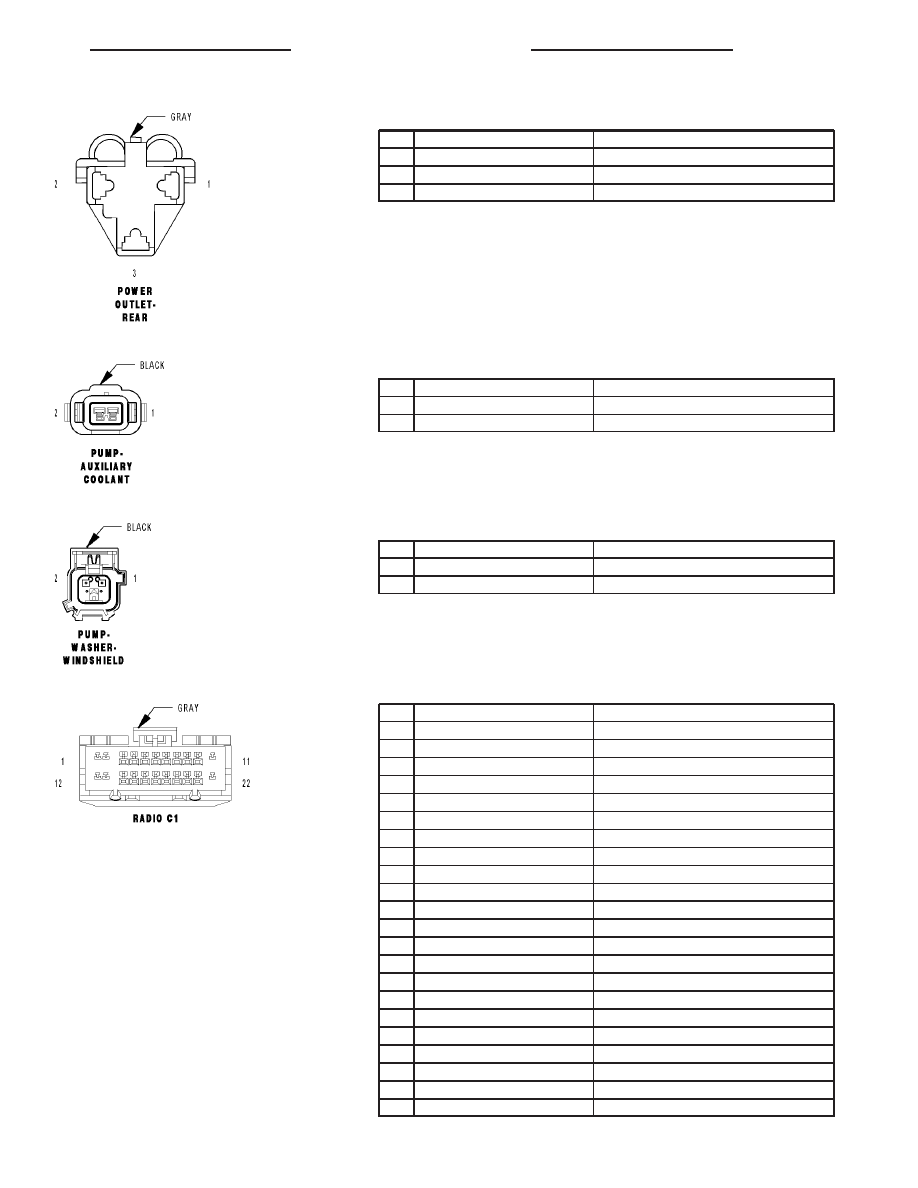

POWER OUTLET-REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F307 16YL/LB

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z737 18BK/LB

GROUND

PUMP-AUXILIARY COOLANT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C43 20WT/DB

AUXILIARY COOLANT PUMP DRIVER

2

Z931 18BK

GROUND

PUMP-WASHER-WINDSHIELD - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

RADIO C1 - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 16GY/RD

FUSED B(+)

2

-

-

3

-

-

4

X716 20GY/WT (HANDS FREE)

CNV-HANDS FREE VOICE (+)

5

D55 20WT/OR

CAN B BUS (+)

6

D54 20WT

CAN B BUS (-)

7

X54 20GY (BASE)

RIGHT FRONT SPEAKER (+)

8

X56 20GY/BR (BASE)

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR (BASE)

LEFT FRONT SPEAKER (-)

10

X53 20DG (BASE)

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

A114 16GY/RD

FUSED B(+)

13

-

-

14

-

-

15

-

-

16

X776 20TN/GY (HANDS FREE)

CNV-HANDS FREE VOICE (-)

17

X795 20DG (HANDS FREE)

COMMON AUDIO OUTPUT

18

X51 20DG/DB

RADIO-LEFT AUDIO (+)

19

X57 20DG/OR

RADIO-LEFT AUDIO (-)

20

X58 20GY/OR

RADIO-RIGHT AUDIO (-)

21

X52 20GY/DB

RADIO-RIGHT AUDIO (+)

22

Z515 16BK

GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79

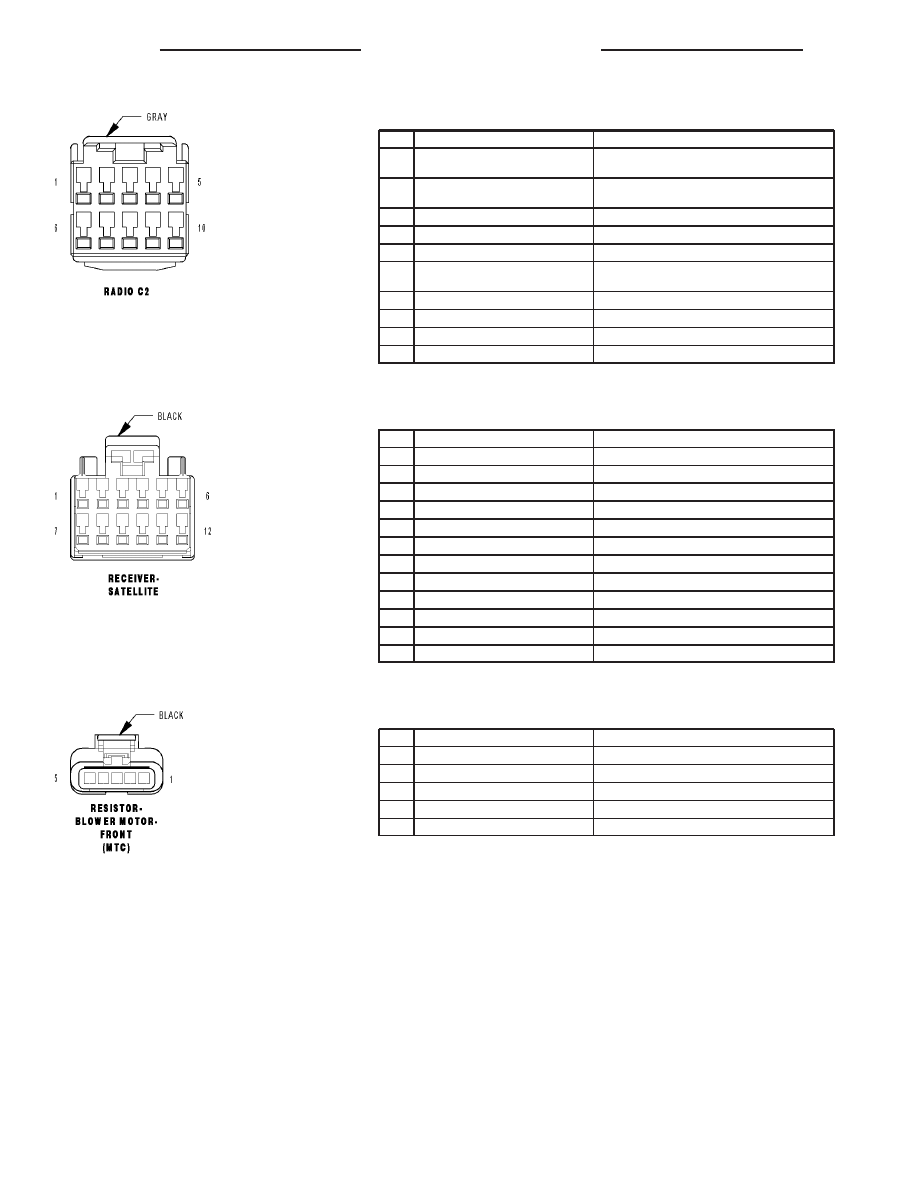

RADIO C2 - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 20DG/YL (PREMIUM/HANDS
FREE)

AUDIO SIGNAL RIGHT (+)

2

X917 20LB/RD (PREMIUM/HANDS
FREE)

AUDIO SIGNAL COMMON

3

-

-

4

X510 20DG/RD

VDO-AUX AUDIO RT

5

X916 20LB/PK

SDARS AUDIO RETURN

6

X17 20DB/WT (PREMIUM/HANDS
FREE)

AUDIO SIGNAL LEFT (+)

7

X910 20GY/DG

VDO-AUX AUDIO RTN/COMMON

8

X511 20DB/RD

VDO-AUX AUDIO LT

9

X521 20GY/LB

VDO-AUX AUDIO LT 2

10

X522 20LG/RD

VDO-AUX AUDIO RT 2

RECEIVER-SATELLITE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

A300 20GY/LG

FUSED B(+)

2

-

-

3

Z960 20BK

GROUND

4

-

-

5

-

-

6

X17 20DB/WT

AUDIO SIGNAL LEFT (+)

7

D54 20WT

CAN B BUS (-)

8

D55 20WT/OR

CAN B BUS (+)

9

-

-

10

-

-

11

X917 20LB/RD

AUDIO SIGNAL COMMON

12

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

RESISTOR-BLOWER MOTOR-FRONT (MTC) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C75 10DB/GY

FRONT BLOWER HIGH SPEED

2

C75 12DB/GY

FRONT BLOWER HIGH SPEED

3

C73 14DB/VT

FRONT BLOWER M2 SPEED

4

C72 14DB/OR

FRONT BLOWER M1 SPEED

5

C71 16DB/BR

FRONT BLOWER LOW SPEED

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

HB

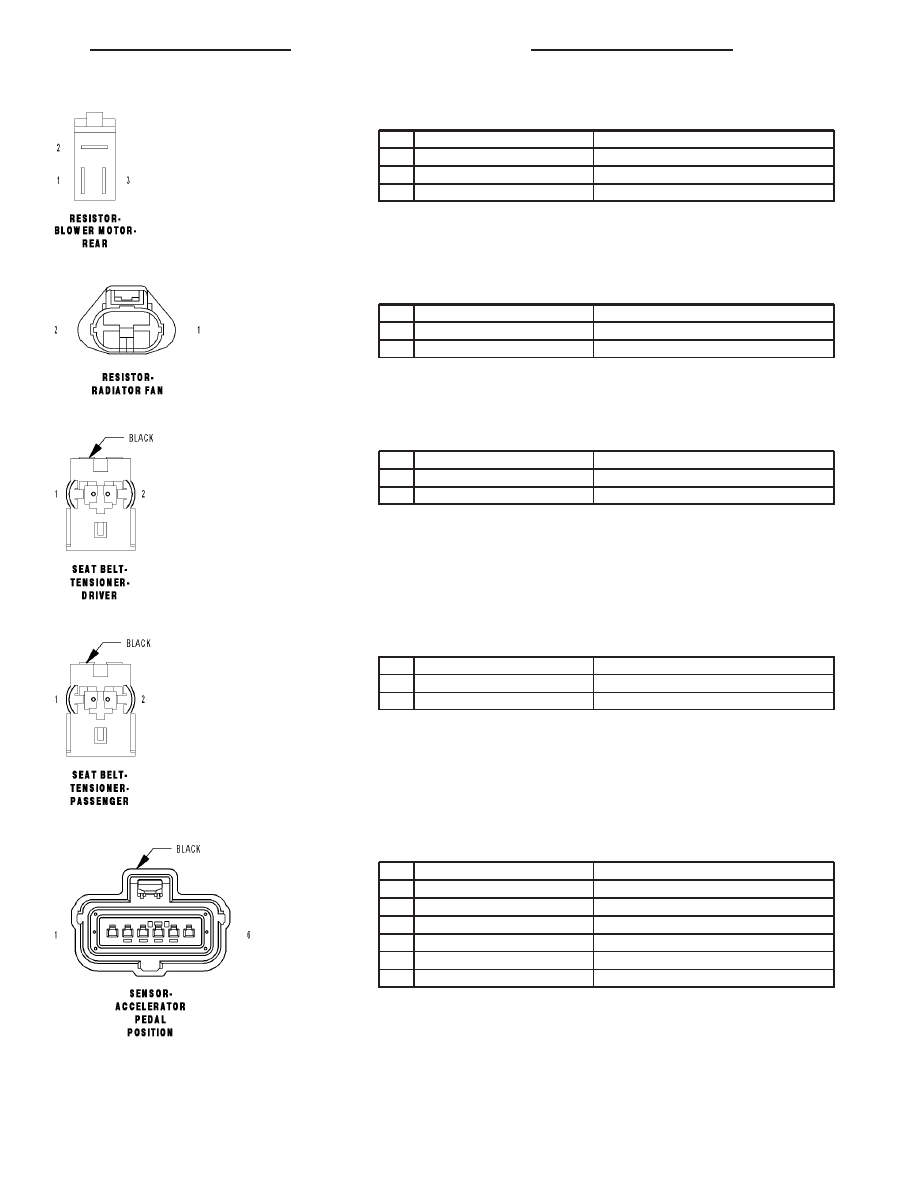

RESISTOR-BLOWER MOTOR-REAR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

C153 14DB/BR

REAR BLOWER HIGH SPEED

2

C152 14LB/LG

REAR BLOWER MEDIUM SPEED

3

C151 16LB/DG

REAR BLOWER LOW SPEED

RESISTOR-RADIATOR FAN - 2 WAY

CAV

CIRCUIT

FUNCTION

1

N24 12DG/DB

LOW SPEED RADIATOR FAN RELAY OUTPUT

2

N202 12DB/OR

LOW SPEED RADIATOR FAN RELAY OUTPUT

SEAT BELT-TENSIONER-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

2

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

SEAT BELT-TENSIONER-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

2

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

SENSOR-ACCELERATOR PEDAL POSITION - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K29 20PK/RD

APPS NO. 2 SIGNAL

3

K400 20BR/VT

APPS NO. 2 RETURN

4

K4 20BR/LB

APPS NO. 1 RETURN

5

K23 20BR/WT

APPS NO. 1 SIGNAL

6

F855 20PK/YL

5 VOLT SUPPLY

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

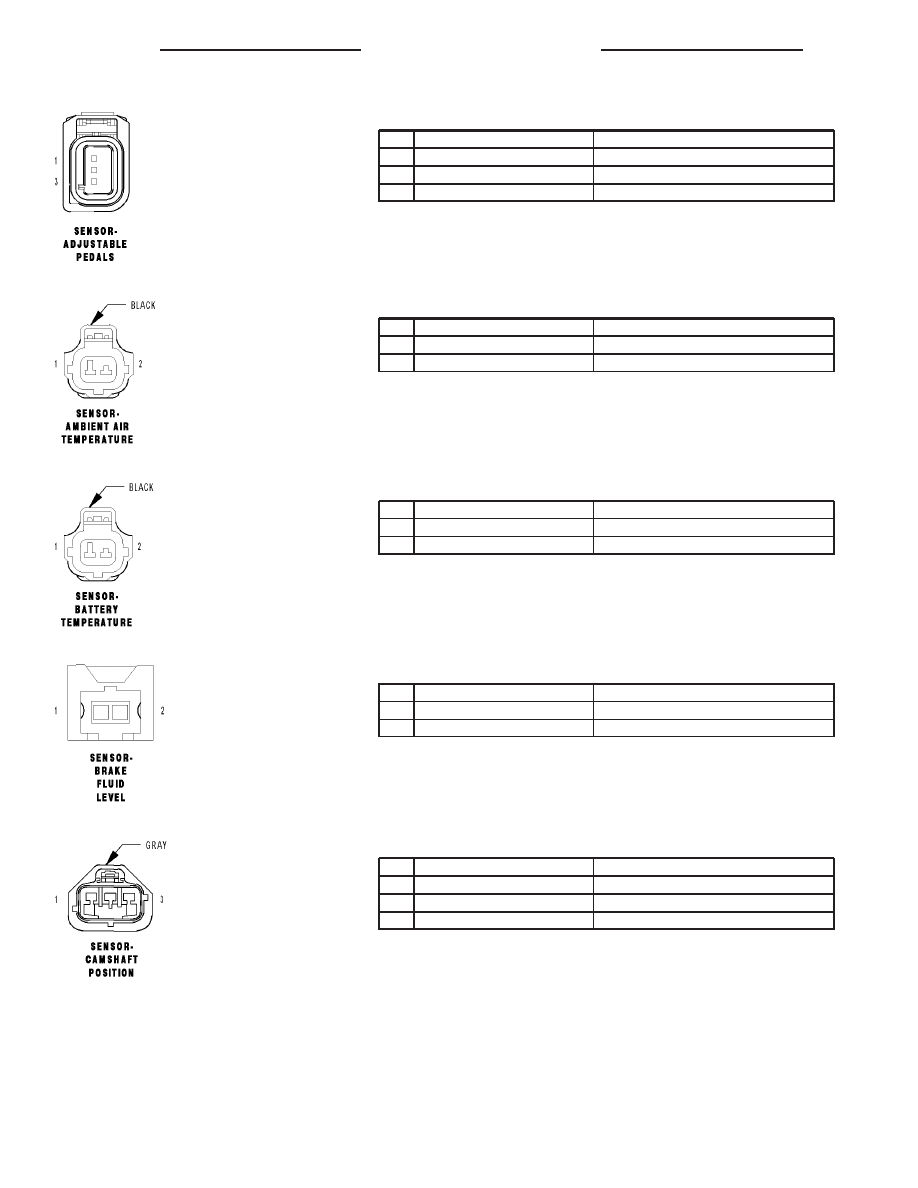

SENSOR-ADJUSTABLE PEDALS - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

2

G12 20VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR SUPPLY

SENSOR-AMBIENT AIR TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/OR

AAT SIGNAL

2

G931 20VT/BR

SENSOR GROUND

SENSOR-BATTERY TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20DB/VT

BATT TEMP SIGNAL

2

K91 20DB/YL

BATT TEMP RETURN

SENSOR-BRAKE FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

SENSOR-CAMSHAFT POSITION - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20TN/LB

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

8W - 80 - 82
