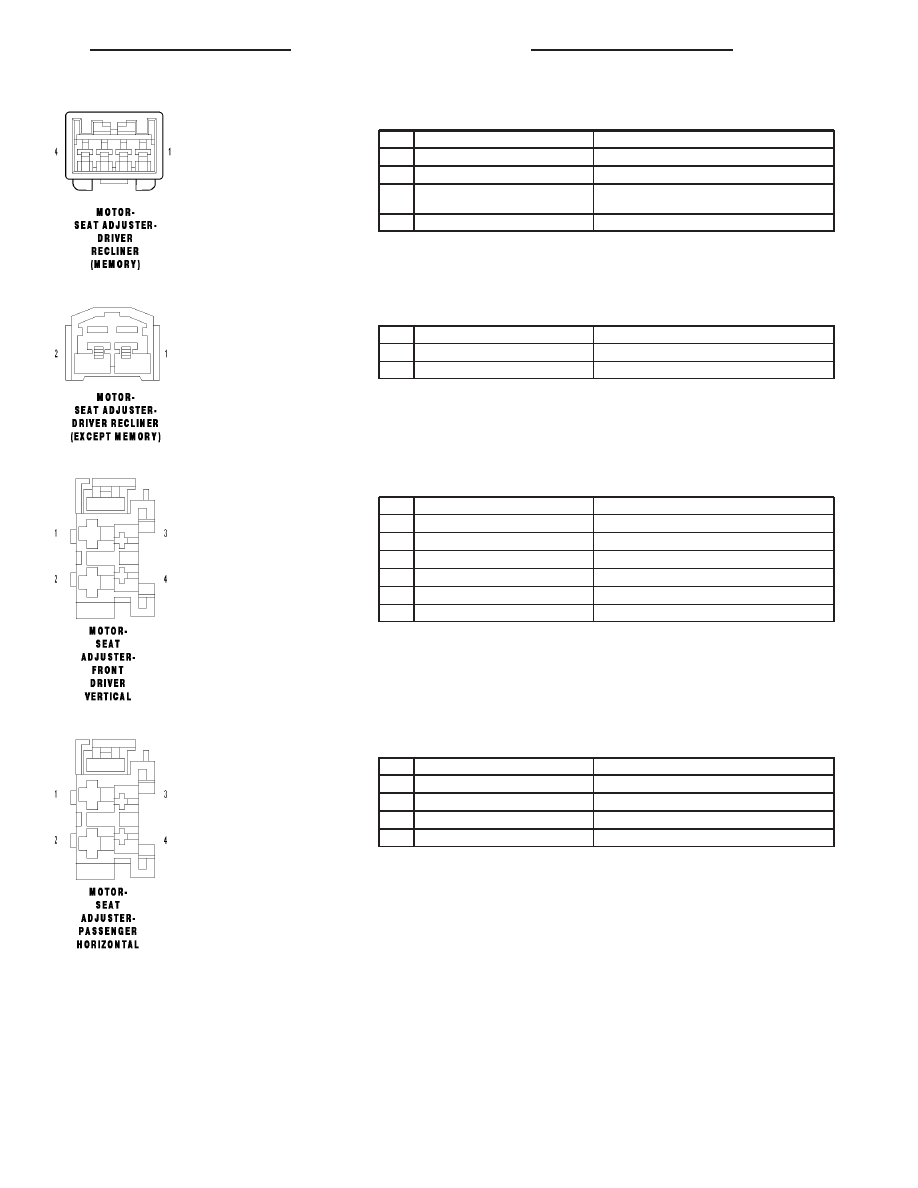

MOTOR-SEAT ADJUSTER-DRIVER RECLINER (MEMORY) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P143 14LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

2

P141 14LG/BR

DRIVER SEAT RECLINER UP DRIVER

3

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

4

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

MOTOR-SEAT ADJUSTER-DRIVER RECLINER (EXCEPT MEMORY) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P43 16LG/VT

DRIVER SEAT RECLINER UP DRIVER

2

P41 16LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

MOTOR-SEAT ADJUSTER-FRONT DRIVER VERTICAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P21 14LG/TN (EXCEPT MEMORY)

DRIVER SEAT FRONT DOWN DRIVER

1

P121 14LG/DB (MEMORY)

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

2

P19 14LG/LB (EXCEPT MEMORY)

DRIVER SEAT FRONT UP DRIVER

2

P119 14LG/DG (MEMORY)

DRIVER SEAT FRONT VERTICAL UP DRIVER

3

G494 20YL/VT (MEMORY)

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

4

G404 20VT/YL (MEMORY)

DRIVER SEAT FRONT VERTICAL POSITION SENSE

MOTOR-SEAT ADJUSTER-PASSENGER HORIZONTAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P16 14LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

2

P14 14VT

DRIVER SEAT RECLINER DOWN DRIVER

3

-

-

4

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75

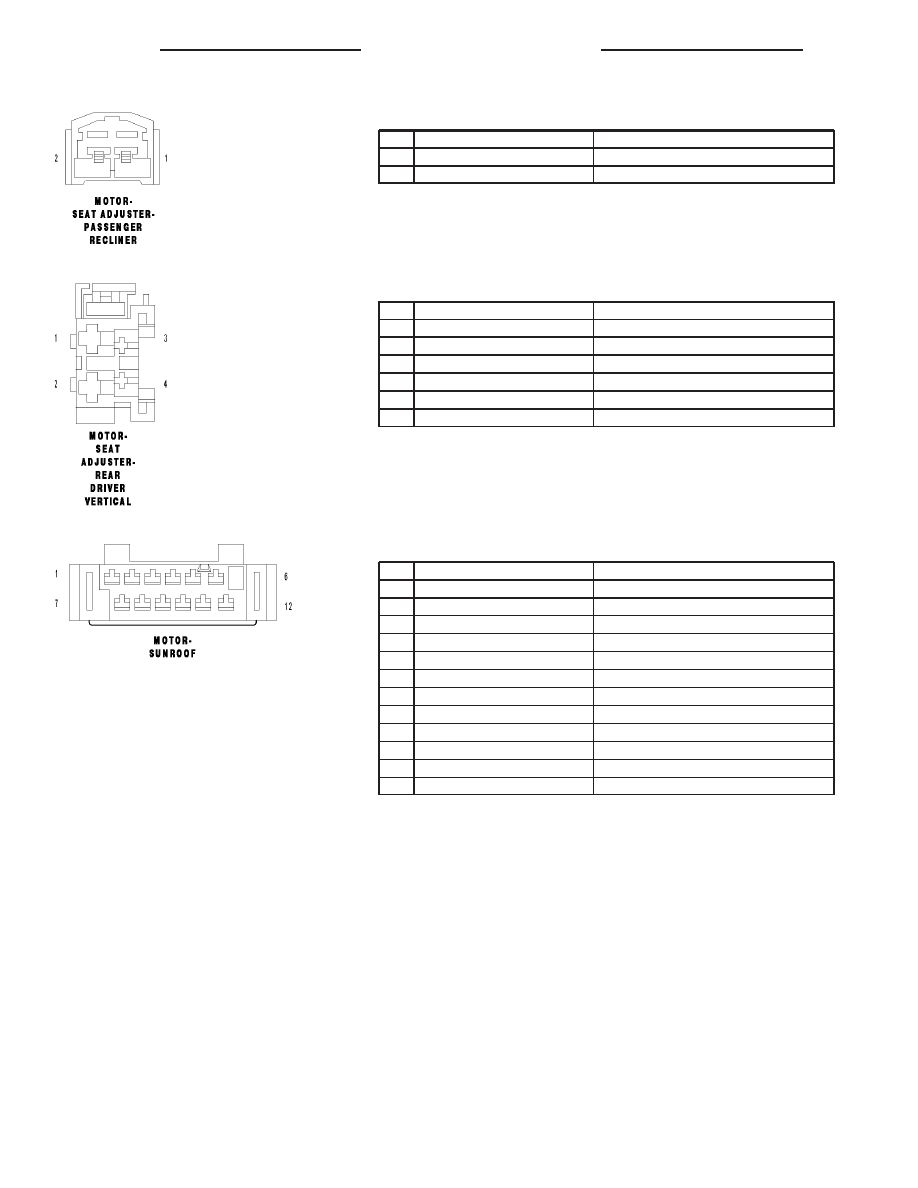

MOTOR-SEAT ADJUSTER-PASSENGER RECLINER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P44 14LG/DG

PASSENGER SEAT RECLINER SWITCH UP

2

P42 14LG/GY

PASSENGER SEAT RECLINER SWITCH DOWN

MOTOR-SEAT ADJUSTER-REAR DRIVER VERTICAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P13 14LG/OR (EXCEPT MEMORY)

DRIVER SEAT REAR DOWN DRIVER

1

P113 14LG/WT (MEMORY)

DRIVER SEAT REAR VERTICAL DOWN DRIVER

2

P11 14LG/YL (EXCEPT MEMORY)

DRIVER SEAT REAR UP

2

P111 14LG/YL (MEMORY)

DRIVER SEAT REAR VERTICAL UP DRIVER

3

G492 20LB/VT (MEMORY)

DRIVER SEAT REAR VERTICAL SENSOR GROUND

4

G402 20VT/DB (MEMORY)

DRIVER SEAT REAR VERTICAL POSITION SENSE

MOTOR-SUNROOF - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q3 20OR/TN

SUNROOF OPEN

2

Q5 20OR/LB

SUNROOF MOTOR B(+)

3

Q4 20OR/YL

SUNROOF CLOSE

4

F30 14PK/YL

FUSED ACCESSORY DELAY RELAY OUTPUT

5

A904 14RD/GY

FUSED B(+)

6

Z955 14BK

GROUND

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

HB

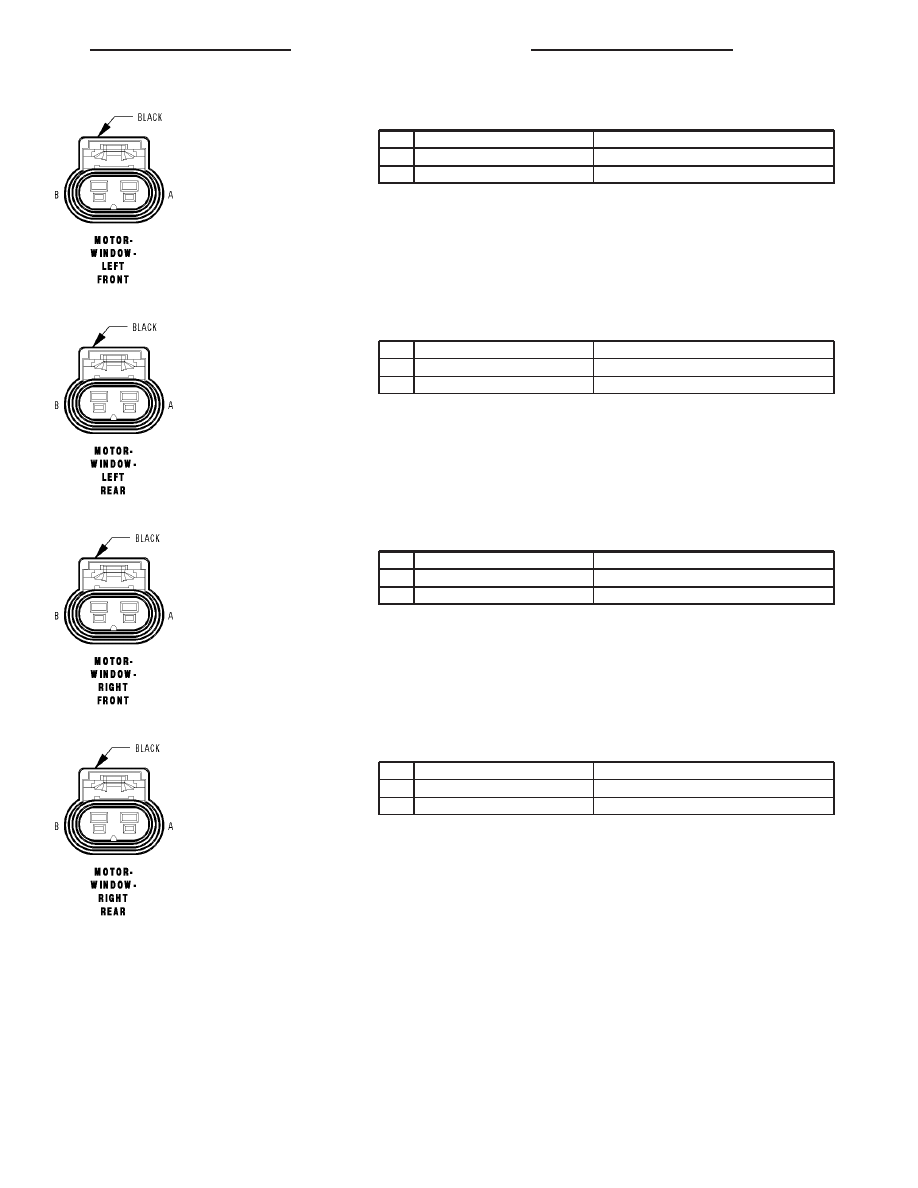

MOTOR-WINDOW-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q11 14WT/DB

LEFT FRONT WINDOW DRIVER (UP)

B

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

MOTOR-WINDOW-LEFT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q111 14TN/YL

DRIVER REAR WINDOW DRIVER (UP)

B

Q211 14TN/LB

DRIVER REAR WINDOW DRIVER (DOWN)

MOTOR-WINDOW-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER (UP)

B

Q22 14WT/PK

RIGHT FRONT WINDOW DRIVER (DOWN)

MOTOR-WINDOW-RIGHT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q112 14VT/TN

PASSENGER REAR WINDOW DRIVER (UP)

B

Q212 14TN/DG

PASSENGER REAR WINDOW DRIVER (DOWN)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

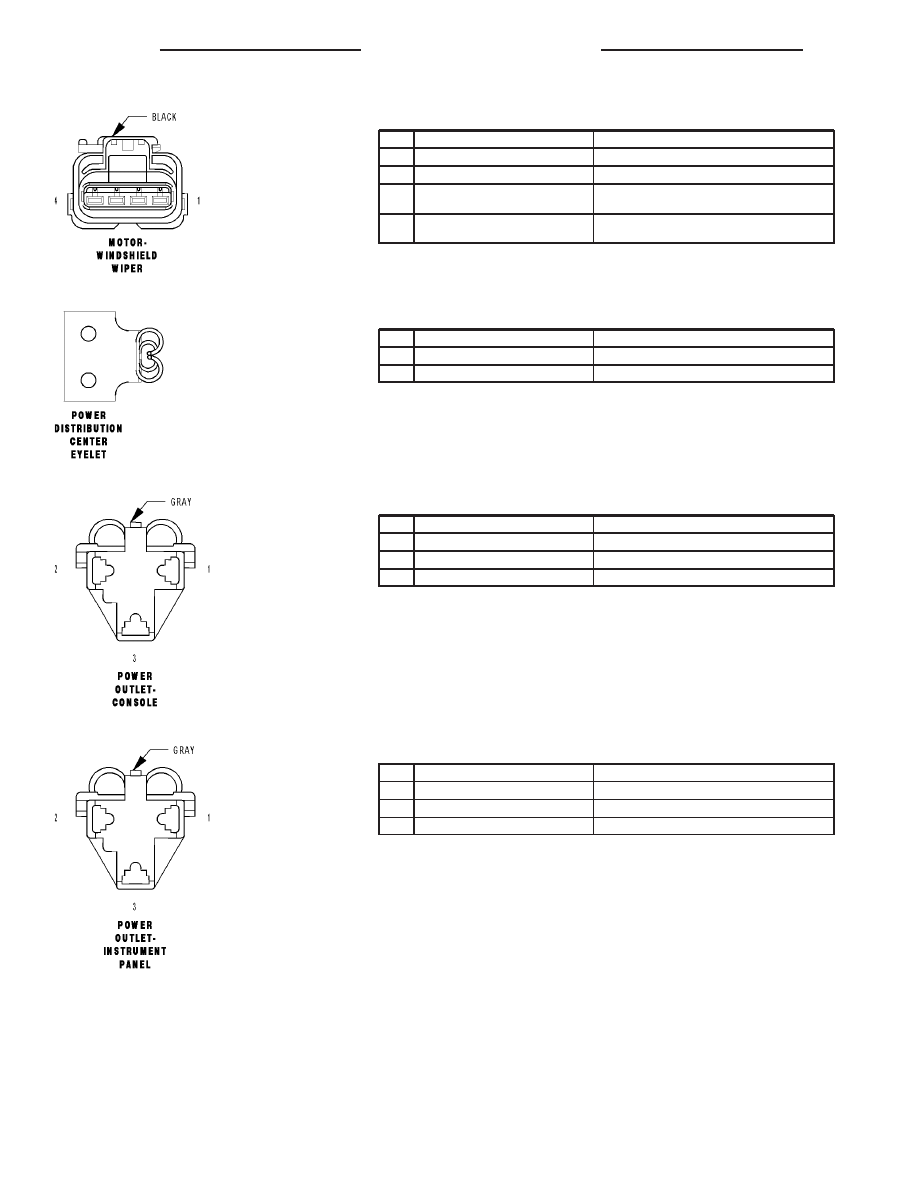

MOTOR-WINDSHIELD WIPER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

2

Z103 14BK/WT

GROUND

3

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

4

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

POWER DISTRIBUTION CENTER EYELET (BATTERY) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 04RD

B(+)

1

A1 08RD

B(+)

POWER OUTLET-CONSOLE - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F307 18LB/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z738 18BK/WT

GROUND

POWER OUTLET-INSTRUMENT PANEL - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z959 18BK

GROUND

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

HB
