Dodge Durango (HB). Manual - part 723





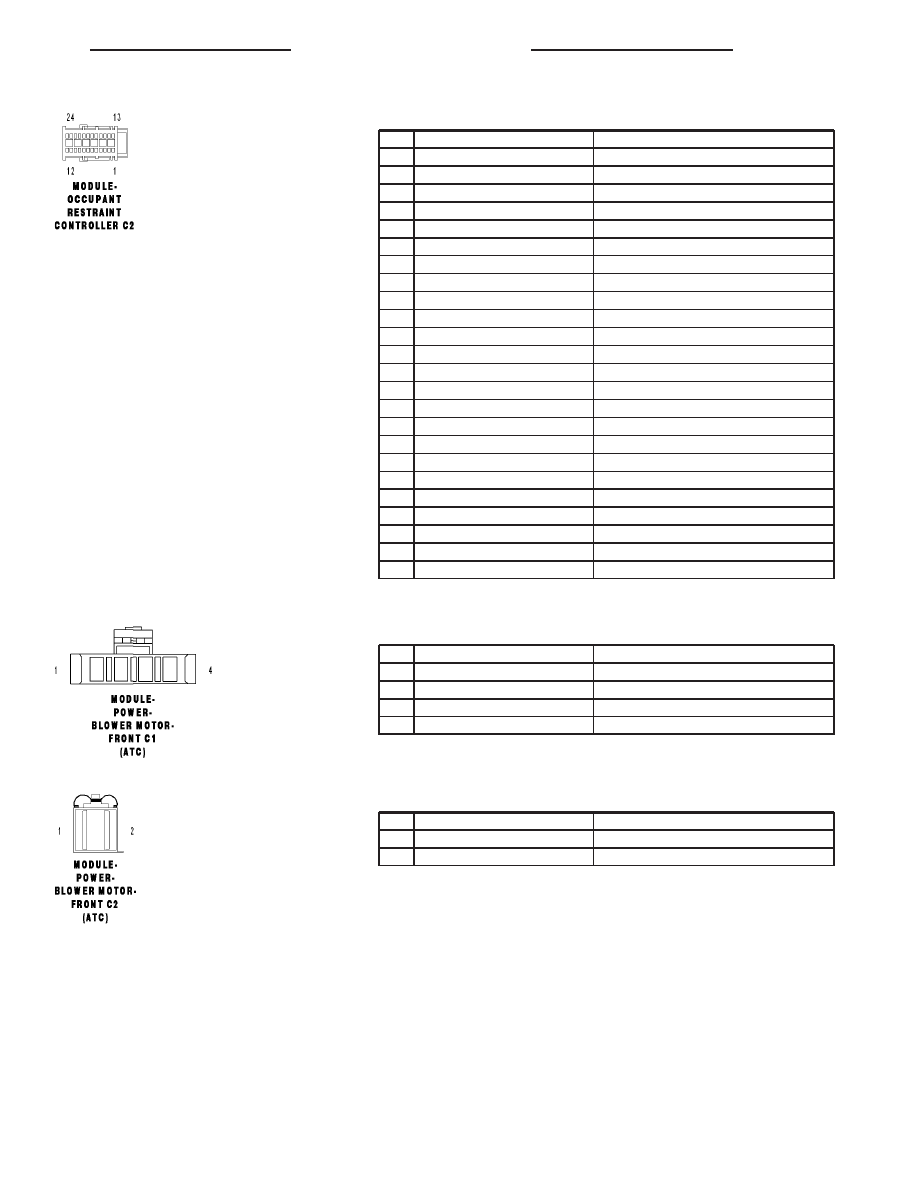

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 (SIDE AIRBAG) - 24 WAY

CAV

CIRCUIT

FUNCTION

B1

-

-

B2

-

-

B3

D55 20WT/OR

CAN B BUS (+)

B4

D54 20WT

CAN B BUS (-)

B5

-

-

B6

R104 20LB/LG

PASSENGER AIRBAG INDICATOR DRIVER

B7

-

-

B8

-

-

B9

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

B10

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

B11

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

B12

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

B13

-

-

B14

-

-

B15

-

-

B16

-

-

B17

R43 20BR/LG

DRIVER SQUIB 1 LINE 2

B18

R45 20OR/LG

DRIVER SQUIB 1 LINE 1

B19

R44 20LB/PK

PASSENGER SQUIB 1 LINE 2

B20

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

B21

R61 20VT/LG

DRIVER SQUIB 2 LINE 2

B22

R63 20VT/RD

DRIVER SQUIB 2 LINE 1

B23

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

B24

R62 20LB/DG

PASSENGER SQUIB 2 LINE 2

MODULE-POWER-BLOWER MOTOR-FRONT C1 (ATC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z961 10BK

GROUND

3

C56 20DB/LB

FRONT BLOWER CONTROL

4

C7 10DB

FRONT BLOWER MOTOR RELAY OUTPUT

MODULE-POWER-BLOWER MOTOR-FRONT C2 (ATC)

CAV

CIRCUIT

FUNCTION

1

C805 12DB/WT

BLOWER MOTOR SUPPLY

2

C806 12DB/BR

GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/YL (4.7L/5.7L)

COIL CONTROL NO. 8

2

-

-

3

K97 16BR (4.7L/5.7L)

COIL CONTROL NO. 7

4

K28 16VT/LG (4.7L/5.7L)

INJECTOR CONTROL NO. 8

5

K26 16YL/TN (4.7L/5.7L)

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

-

-

9

Z913 16BK

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/DG

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

Z937 16BK

GROUND

19

-

-

20

G6 18VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D20 20WT/BR

SCI RECEIVE (PCM)

26

D16 20WT/PK

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

-

-

29

A919 18OR/GY

FUSED B(+)

30

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20VT/DG

02 1/2 SIGNAL

32

K902 20BR/DG

O2 RETURN (UPSTREAM)

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20YL/RD

CAN C BUS (+)

35

D64 20WT/LB

CAN C BUS (-)

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT

SCI TRANSMIT (TCM)

38

-

-

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

HB

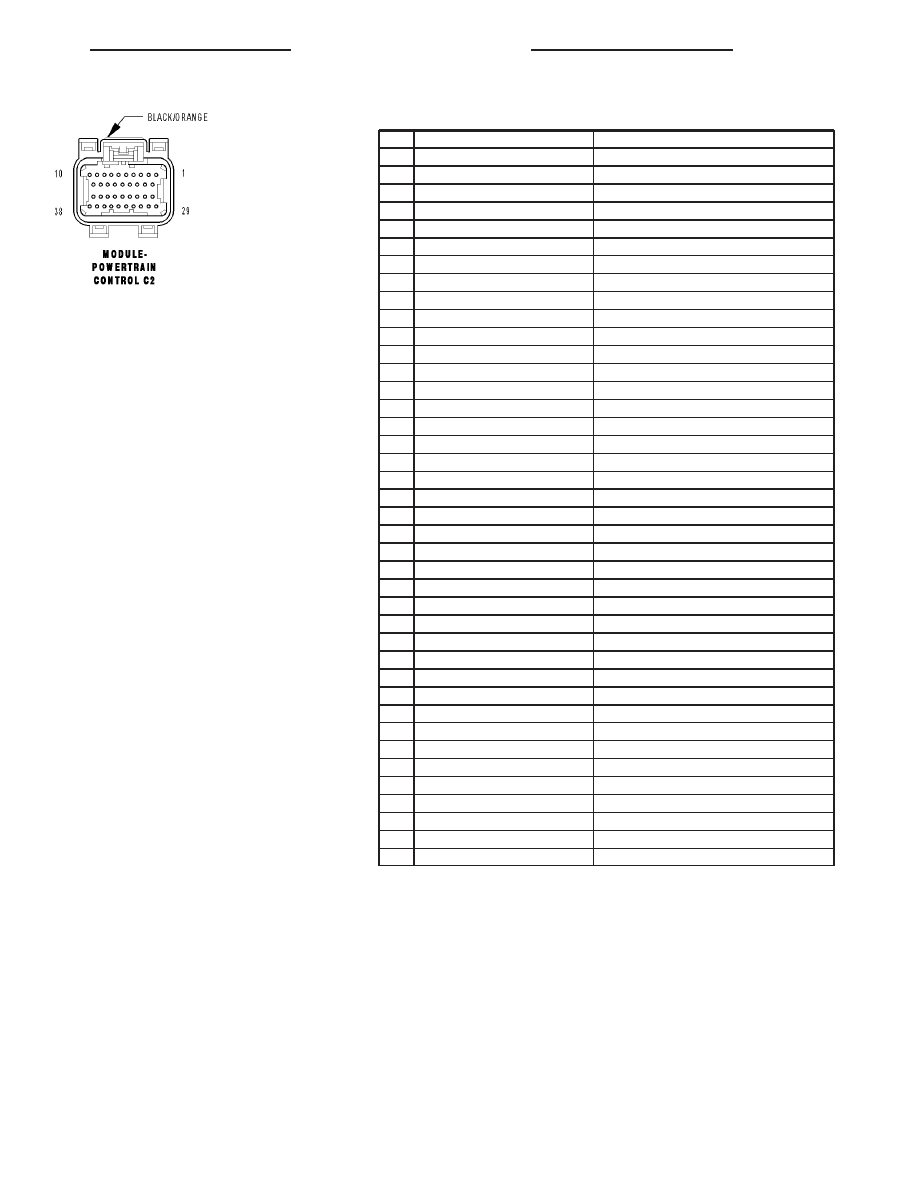

MODULE-POWERTRAIN CONTROL C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16VT/LB

COIL CONTROL NO. 6

2

K16 16DG/WT

COIL CONTROL NO. 5

3

K15 16DB

COIL CONTROL NO. 4

4

K58 16PK/DB

INJECTOR CONTROL NO. 6

5

K38 16YL/RD

INJECTOR CONTROL NO. 5

6

K447 20TN/YL (5.7L)

ETC MOTOR (+)

7

K18 16VT/RD

COIL CONTROL NO. 3

8

K35 20LB/RD (4.7L/5.7L)

EGR SOL CONTROL

9

K17 16DB/TN

COIL CONTROL NO. 2

10

K19 16LB/RD

COIL CONTROL NO. 1

11

K14 16YL/LB

INJECTOR CONTROL NO. 4

12

K13 16PK/DB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

K922 20PK/GY (5.7L)

TP SENSOR RETURN

16

-

-

17

K199 20GY/LB

O2 2/1 HEATER CONTROL

18

K99 20LB/WT

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 20LB/RD

ECT SIGNAL

21

K22 20YL/DG

TP NO. 1 SIGNAL

22

K34 20LB/GY

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20YL/DG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/VT (3.7L/4.7L)

IAC SIGNAL

28

K122 20PK/LB (5.7L)

TP NO. 2 SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWNSTREAM)

33

K43 20DB/LG

O2 2/1 SIGNAL

34

K44 20TN/LB

CMP SIGNAL

35

K24 20VT/DG

CKP SIGNAL

36

K242 20DB/OR

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20DG/RD

KNOCK SENSOR NO. 2 RETURN

38

K61 20VT/GY (3.7L/4.7L)

IAC CONTROL

38

K448 20TN/OR (5.7L)

ETC MOTOR (-)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

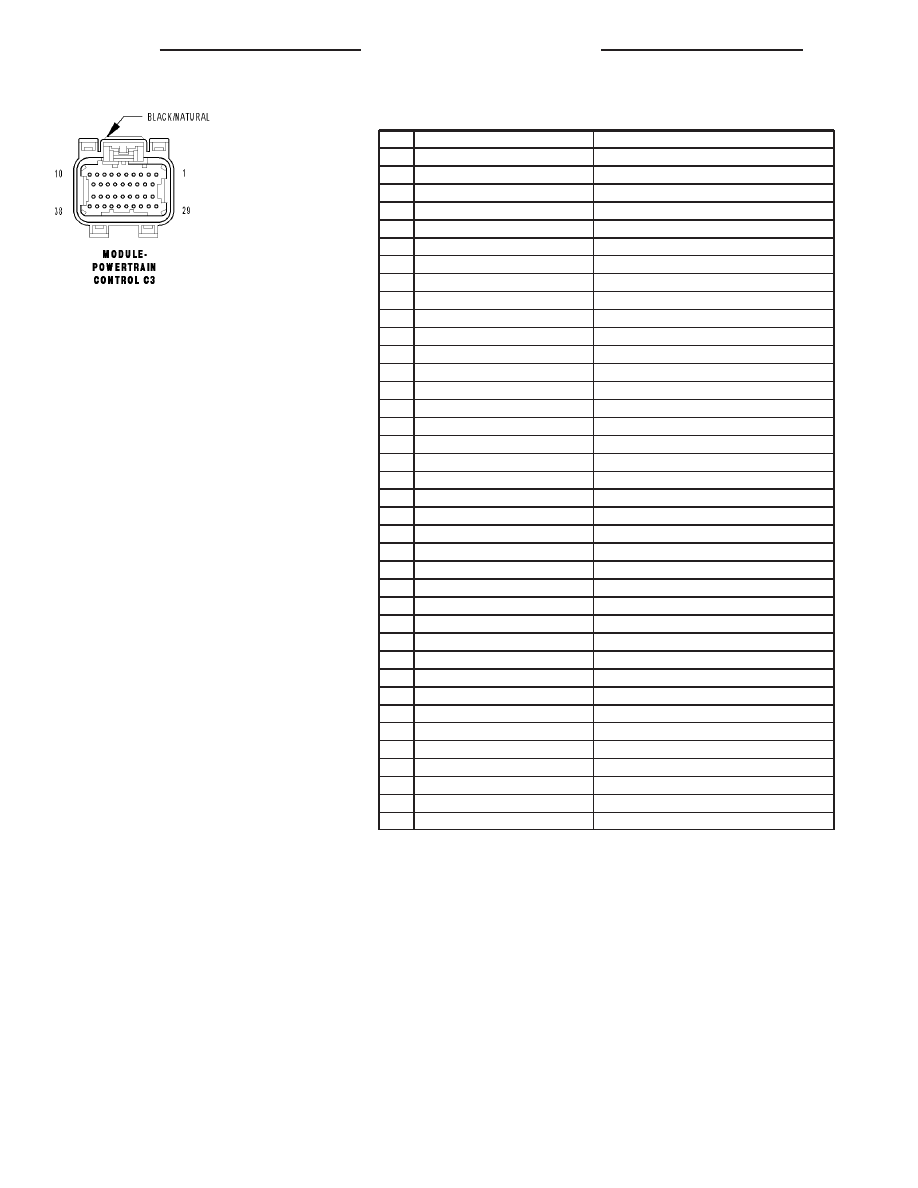

MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20BR/GY

ASD RELAY CONTROL

4

-

-

5

V35 20VT/OR (3.7L/4.7L)

S/C VENT SOL CONTROL

6

-

-

7

V32 20VT/YL (3.7L/4.7L)

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 20DG/RD

O2 1/2 HEATER CONTROL

10

K399 20BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL (3.7L/4.7L)

S/C VACUUM SOL CONTROL

13

-

-

14

V32 20VT/YL (5.7L)

S/C SUPPLY

15

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

16

K4 20BR/LB (5.7L)

APPS NO. 1 RETURN

17

K400 20BR/VT (5.7L)

APPS NO. 2 RETURN

18

V38 20VT/OR (5.7L)

S/C SWITCH NO. 2 SIGNAL

19

A955 16RD

ASD RELAY OUTPUT

20

K52 20DB/WT

EVAP PURGE SOL SIGNAL

21

T41 20YL/DB

TRS (T41) SENSE (P/N SENSE)

22

-

-

23

B29 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

-

-

25

K23 20BR/WT (5.7L)

APPS NO. 1 SIGNAL

26

-

-

27

-

-

28

A955 16RD

ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP PURGE SOL CONTROL

30

K66 20DB/WT (5.7L)

P/S PRESSURE SWITCH SIGNAL

31

-

-

32

-

-

33

-

-

34

V37 20VT

S/C SWITCH NO. 1 SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

K29 20PK/RD (5.7L)

APPS NO. 2 SIGNAL

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

ENGINE STARTER MOTOR RELAY CONTROL

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

HB
