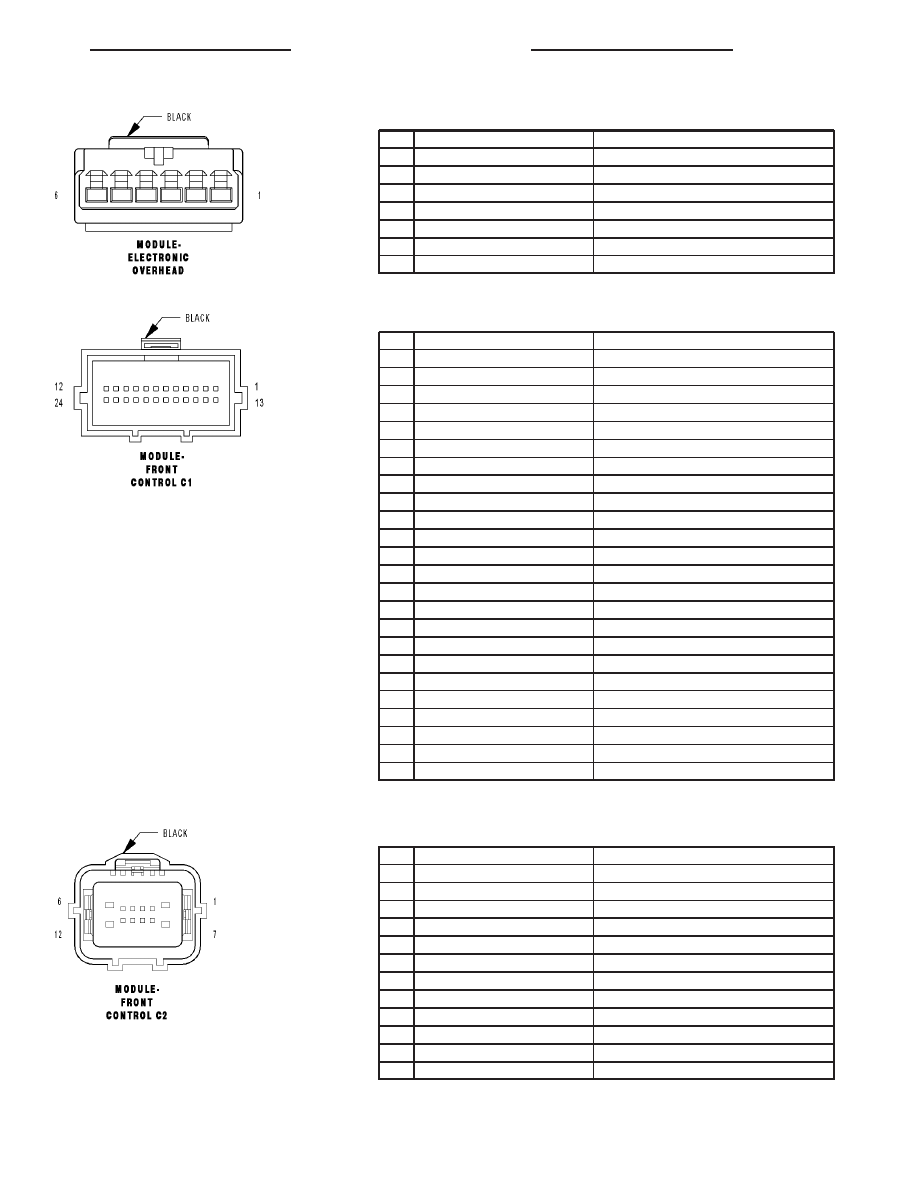

MODULE-ELECTRONIC OVERHEAD - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A926 18RD

FUSED B(+)

3

D55 20WT/OR

CAN B BUS (+)

4

D54 20WT

CAN B BUS (-)

5

Z957 20BK (BASE)

GROUND

5

Z957 18BK (EXCEPT BASE)

GROUND

6

C83 20DB/LG

INFRARED SENSOR SIGNAL

MODULE-FRONT CONTROL C1 - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z116 18BK/VT

GROUND

2

D55 20WT/OR

CAN B BUS (+)

3

D54 20WT

CAN B BUS (-)

4

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (START)

5

D52 20WT/PK

CAN C DIAGNOSTIC (+)

6

D51 20PK/RD

CAN C DIAGNOSTIC (-)

7

-

-

8

D65 20YL/RD

CAN C BUS (+)

9

D64 20WT/LB

CAN C BUS (-)

10

-

-

11

C18 20LB/BR

A/C PRESSURE SIGNAL

12

-

-

13

-

-

14

W17 18BR/LG

REAR WIPER PARK SWITCH SENSE

15

-

-

16

T103 20YL/OR

5 VOLT SUPPLY

17

D201 20WT/DG (4WD)

MODE SENSOR A

18

W1 20BR/TN

FRONT WASHER PUMP MOTOR CONTROL

19

K25 20DB/VT

BATT TEMP SIGNAL

20

K91 20DB/YL

BATT TEMP RETURN

21

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

22

Z117 18BK/WT

GROUND

23

G70 20VT/LB (REMOTE START)

HOOD AJAR SWITCH SENSE

24

Z965 18BK

GROUND

MODULE-FRONT CONTROL C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

L44 18WT/TN

RIGHT LOW BEAM DRIVER

2

-

-

3

-

-

4

G31 20VT/OR

AAT SIGNAL

5

G931 20VT/BR

SENSOR GROUND

6

L43 18WT/DB

LEFT LOW BEAM DRIVER

7

L33 18WT/LG

LEFT HIGH BEAM DRIVER

8

L60 18WT/TN

RIGHT TURN SIGNAL

9

-

-

10

L61 18WT/LG

LEFT TURN SIGNAL

11

Z947 18BK

GROUND

12

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

MODULE-FRONT CONTROL IPM - 49 WAY

CAV

CIRCUIT

FUNCTION

1

Z921 14BK

GROUND

2

A908 18RD

FUSED B(+)

3

A906 18RD

FUSED B(+)

4

A905 18RD

FUSED B(+)

5

A907 18RD

FUSED B(+)

6

A909 14RD

FUSED B(+)

7

L1 18WT/LG

BACK-UP LAMP FEED

8

T101 14DG

SHIFT MOTOR (+)

9

T102 14YL

SHIFT MOTOR (-)

10

C115 20DB

DEFOGGER RELAY CONTROL

11

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

12

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

13

F1 20PK/DG

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

14

K617 20BR

RUN/START RELAY CONTROL

15

A920 14OR/RD

FUSED B(+)

16

C229 20DB (EXCEPT REMOTE START)

FRONT BLOWER CONTROL

16

C229 20DB (REMOTE START)

FRONT BLOWER CONTROL

17

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

Z118 18BK/YL

GROUND

19

Z909 18BK

GROUND

20

-

-

21

L656 20WT/DG

RIGHT TRAILER TOW BRAKE LAMP RELAY CON-
TROL

22

L655 20WT/OR

LEFT TRAILER TOW BRAKE LAMP RELAY CONTROL

23

-

-

24

Z909 18BK

GROUND

25

Z118 18BK/YL

GROUND

26

L139 20WT/YL

FOG LAMP RELAY CONTROL

27

W5 20BR/LG

ON/OFF WIPER RELAY CONTROL

28

W12 20BR/OR

REAR WIPER RELAY CONTROL

29

W2 20BR/LG

HIGH/LOW WIPER RELAY CONTROL

30

A955 14RD

ASD RELAY OUTPUT

31

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

32

Z909 18BK

GROUND

33

Z118 18BK/YL

GROUND

34

L62 18VT/GY

RIGHT TURN SIGNAL

35

G180 20VT/YL

FCM SENSOR RETURN

36

-

-

37

-

-

38

P305 20LG/LB

ACCESSORY DELAY RELAY CONTROL

39

N201 20DB/LG

LOW SPEED RADIATOR FAN RELAY CONTROL

40

-

-

41

Z118 18BK/YL

GROUND

42

-

-

43

L63 18WT/DG

LEFT TURN SIGNAL

44

-

-

45

-

-

46

P201 20LG/DB

ADJUSTABLE PEDALS RELAY CONTROL

47

X4 20DG/WT

HORN RELAY CONTROL

48

L779 20WT/LB

PARK LAMP RELAY CONTROL

49

N112 20DB/OR

HIGH SPEED RADIATOR FAN RELAY CONTROL

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

HB

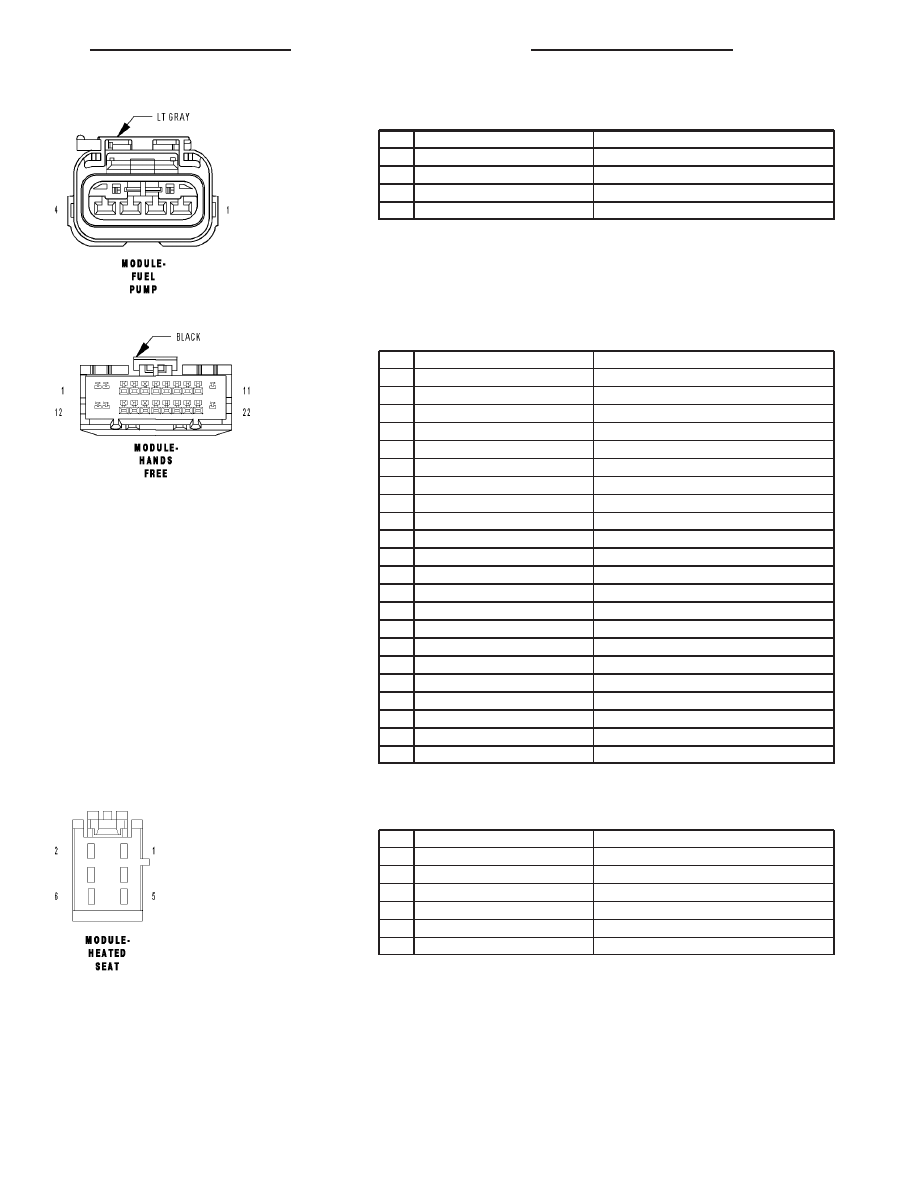

MODULE-FUEL PUMP - LT GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z938 18BK

GROUND

2

N5 20DB/WT

FUEL LEVEL SENSOR RETURN

3

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

4

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

MODULE-HANDS FREE - BLACK 22 WAY

CAV

CIRCUIT

FUNCTION

1

A926 18RD

FUSED B(+)

2

-

-

3

-

-

4

D54 20WT

CAN B BUS (-)

5

X722 20LB/TN

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X716 20GY/WT

CNV-HANDS FREE VOICE (+)

9

X776 20TN/GY

CNV-HANDS FREE VOICE (-)

10

X795 20DG

COMMON AUDIO OUTPUT

11

-

-

12

-

-

13

-

-

14

D55 20WT/OR

CAN B BUS (+)

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20LB/RD

MICROPHONE 1 IN (+)

17

X792 20DB/YL

MICROPHONE IN (-)

18

X735 20DB

HANDS FREE MICROPHONE SHIELD

19

-

-

20

X793 20TN/YL

MICROPHONE FEED

21

X835 20OR/GY

SENSOR GROUND

22

Z939 18BK

GROUND

MODULE-HEATED SEAT - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z387 12BK

GROUND

2

A940 12RD/GY

FUSED B(+)

3

P187 18LG/BR

DRIVER SEAT HEATER B(+) DRIVER

4

P188 18LG/VT

PASSENGER SEAT HEATER B(+) DRIVER

5

D54 20WT

CAN B BUS (-)

6

D55 20WT/OR

CAN B BUS (+)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

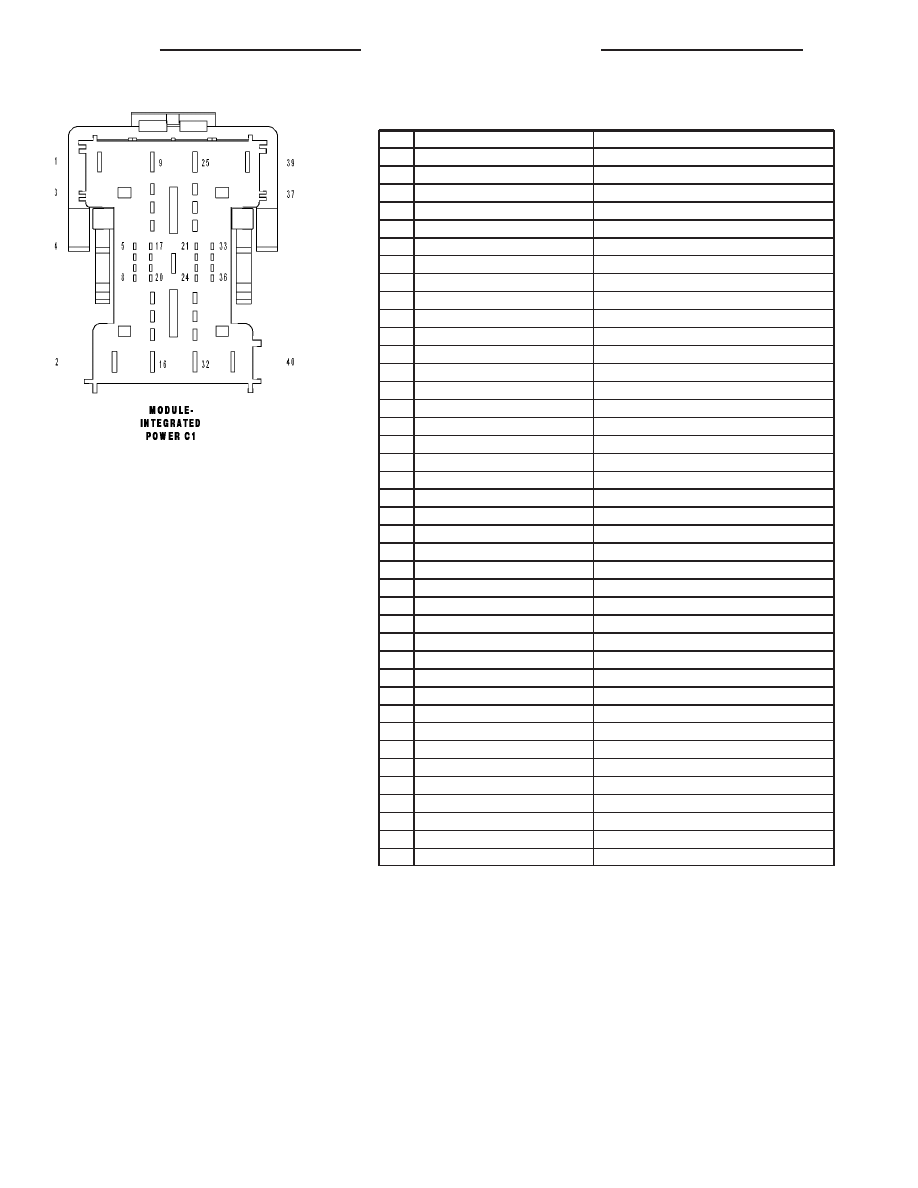

MODULE-INTEGRATED POWER C1 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A918 14OR/LG

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT

6

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT

7

L77 20PK/RD

FUSED LEFT INBOARD TAIL LAMP

8

L77 20PK/RD

FUSED LEFT INBOARD TAIL LAMP

9

N23 12DB/DG

HIGH SPEED RADIATOR FAN RELAY OUTPUT

10

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

11

-

-

12

-

-

13

L76 20PK/RD

FUSED PARK LAMP RELAY OUTPUT

14

-

-

15

-

-

16

L674 18LG

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

17

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT

18

G180 20VT/YL

FCM SENSOR RETURN

19

L77 20PK/RD

FUSED LEFT INBOARD TAIL LAMP

20

-

-

21

-

-

22

G180 20VT/YL

FCM SENSOR RETURN

23

L62 18VT/GY

RIGHT TURN SIGNAL

24

K617 20BR

RUN/START RELAY CONTROL

25

N202 12DB/OR

LOW SPEED RADIATOR FAN RELAY OUTPUT

26

-

-

27

-

-

28

Z909 18BK

GROUND

29

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

30

C115 20DB

DEFOGGER RELAY CONTROL

31

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

32

A955 16RD

ASD RELAY OUTPUT

33

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

34

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

35

C229 20DB

FRONT BLOWER CONTROL

36

F1 20PK/DG

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

37

-

-

38

-

-

39

Z967 18BK

GROUND

40

A920 14OR/RD

FUSED B(+)

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS
