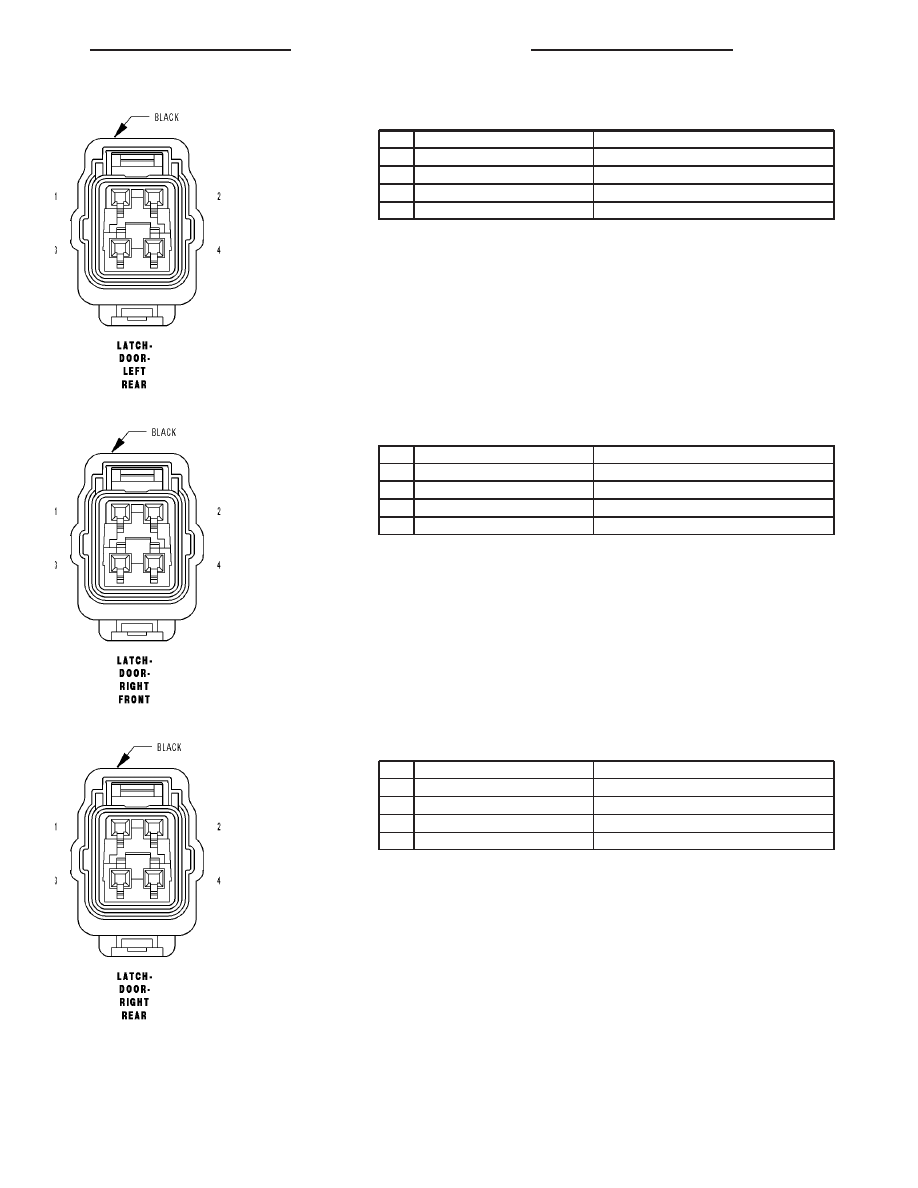

LATCH-DOOR-LEFT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z941 20BK

GROUND

3

P5 16TN/OR

DOOR UNLOCK DRIVER LEFT REAR/LIFTGATE

4

P393 16LG

DOOR LOCK DRIVER LEFT DOORS

LATCH-DOOR-RIGHT FRONT - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z944 20BK

GROUND

3

G778 18OR/RD

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 16LG/DB

DOOR LOCK DRIVER RIGHT DOORS

LATCH-DOOR-RIGHT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z927 20BK

GROUND

3

G778 18OR/RD

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 16LG/DB

DOOR LOCK DRIVER RIGHT DOORS

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

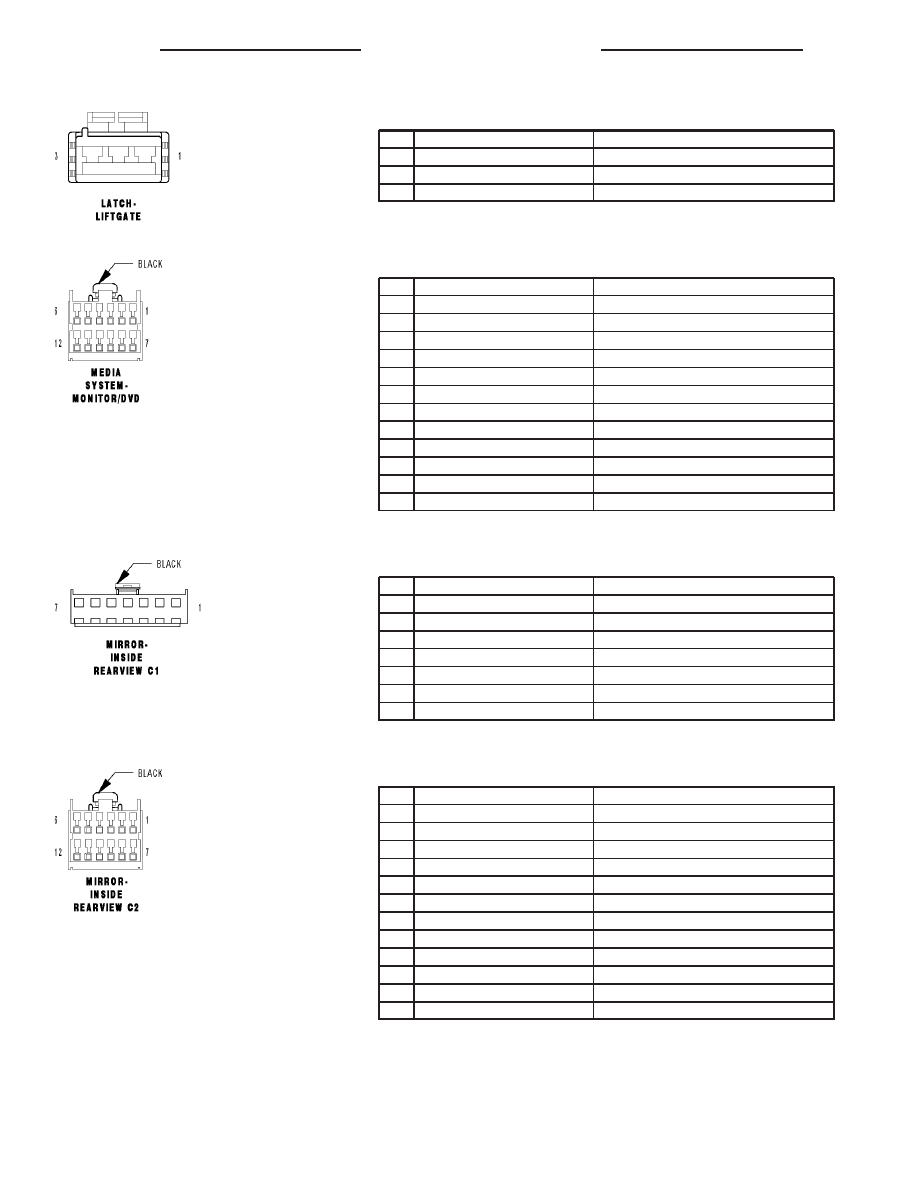

LATCH-LIFTGATE - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P393 16LG

DOOR LOCK DRIVER LEFT DOORS

2

-

-

3

P5 16TN/OR

DOOR UNLOCK DRIVER LEFT REAR/LIFTGATE

MEDIA SYSTEM-MONITOR/DVD - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X510 20DG/RD

VDO-AUX AUDIO RT

2

X916 20LB/PK

SDARS AUDIO RETURN

3

X521 20GY/LB

VDO-AUX AUDIO LT 2

4

-

-

5

-

-

6

A300 20GY/LG

FUSED B(+)

7

X511 20DB/RD

VDO-AUX AUDIO LT

8

X910 20GY/DG

VDO-AUX AUDIO RTN/COMMON

9

X522 20LG/RD

VDO-AUX AUDIO RT 2

10

D55 20WT/OR

CAN B BUS (+)

11

D54 20WT

CAN B BUS (-)

12

Z957 20BK

GROUND

MIRROR-INSIDE REARVIEW C1 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z957 20BK

GROUND

3

L1 18WT/LG

BACK-UP LAMP FEED

4

P112 20OR/TN

AUTO DAY/NIGHT MIRROR (+)

5

P114 20TN/WT

AUTO DAY/NIGHT MIRROR (-)

6

-

-

7

-

-

MIRROR-INSIDE REARVIEW C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20LB/TN

MICROPHONE 2 IN (+)

5

X735 20DB

HANDS FREE MICROPHONE SHIELD

6

X712 20DB/RD

MICROPHONE 1 IN (+)

7

X793 20TN/YL

MICROPHONE FEED

8

-

-

9

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20OR/GY

SENSOR GROUND

12

X792 20DB/YL

MICROPHONE IN (-)

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

HB

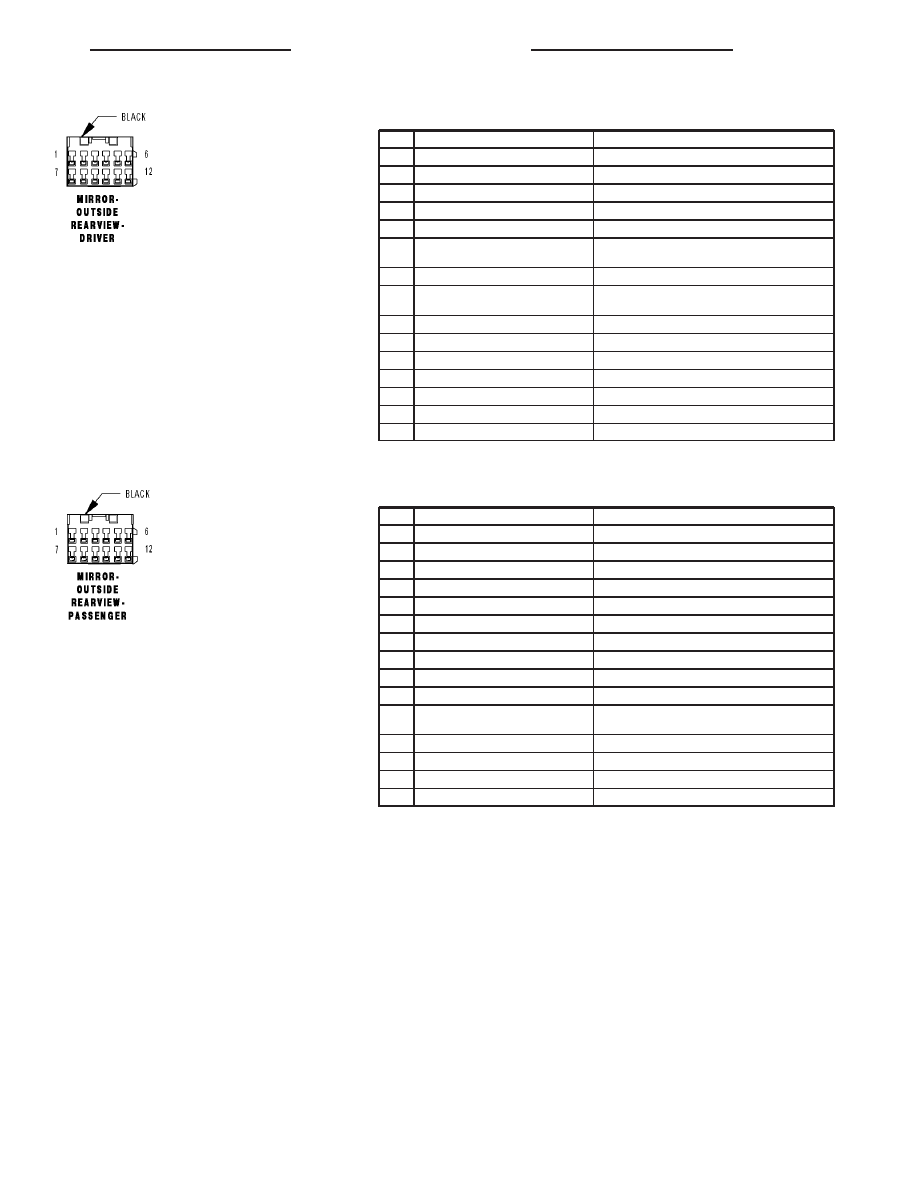

MIRROR-OUTSIDE REARVIEW-DRIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

2

P76 20TN/DG (BASE HEATED SEATS)

MIRROR COMMON DRIVER

2

P73 20VT/RD (PREMIUM)

DRIVER MIRROR COMMON DRIVER

3

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY (BASE HEATED SEATS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

C110 20DB/LB (PREMIUM HEATED
SEATS)

DRIVER MIRROR HEATER DRIVER

5

Z940 20BK (BASE HEATED SEATS)

GROUND

5

C910 20DB/GY (PREMIUM HEATED
SEATS)

DRIVER MIRROR HEATER GROUND

6

P67 20TN/OR (PREMIUM)

DRIVER MIRROR VERTICAL POSITION SIGNAL

7

P69 20GY/DG (PREMIUM)

DRIVER MIRROR SENSOR GROUND

8

P65 20TN/VT (PREMIUM)

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

9

P669 20OR/LG (PREMIUM)

DRIVER MIRROR SENSOR SUPPLY

10

P112 20OR/TN (PREMIUM)

AUTO DAY/NIGHT MIRROR (+)

11

P114 20TN/WT (PREMIUM)

AUTO DAY/NIGHT MIRROR (-)

12

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

2

P76 20TN/LB (BASE)

MIRROR COMMON DRIVER

2

P70 20LG/DB (PREMIUM HEATED)

PASSENGER MIRROR COMMON DRIVER

3

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY (BASE HEATED)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

C17 20LB/WT (PREMIUM HEATED)

PASSENGER MIRROR HEATER DRIVER

5

Z944 20BK (BASE HEATED)

GROUND

5

C917 20DB/YL (PREMIUM HEATED)

PASSENGER MIRROR HEATER GROUND

6

P64 20TN (PREMIUM HEATED)

PASSENGER MIRROR VERTICAL POSITION SIGNAL

7

P66 20DG/YL (PREMIUM HEATED)

PASSENGER MIRROR SENSOR GROUND

8

P68 20DG/RD (PREMIUM HEATED)

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

9

P666 20LG/OR (PREMIUM HEATED)

PASSENGER MIRROR SENSOR SUPPLY

10

-

-

11

-

-

12

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

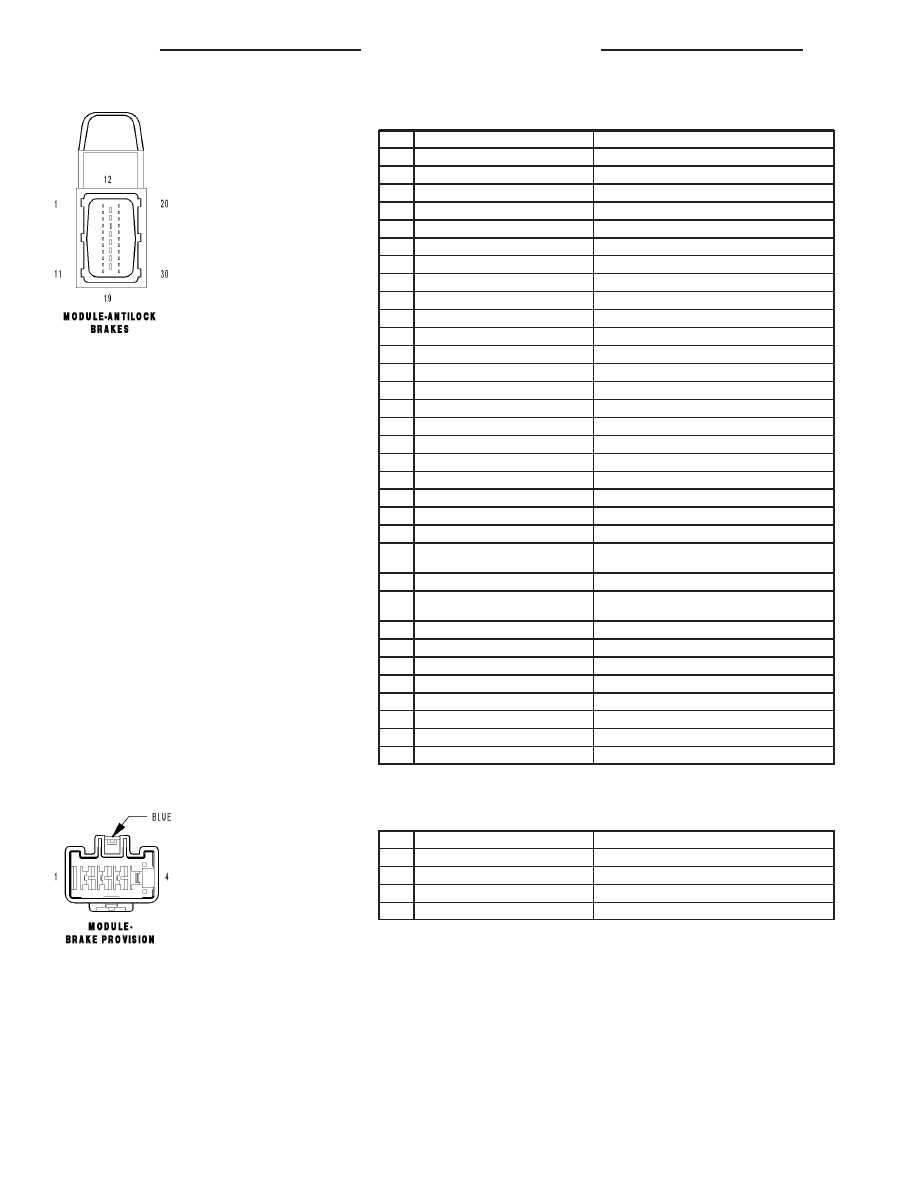

MODULE-ANTILOCK BRAKES - 30 WAY

CAV

CIRCUIT

FUNCTION

1

B1 20DG/DB (TRACTION CONTROL)

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

2

B2 20DG/LB (TRACTION CONTROL)

BRAKE FLUID LEVEL SWITCH SENSE

3

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

4

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

5

B23 20DG/YL (4WD)

G-SENSOR SIGNAL

6

B29 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

7

-

-

8

F500 20DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

9

-

-

10

-

-

11

-

-

12

Z107 12BK/DG

GROUND

13

A107 12TN/RD

FUSED B(+)

14

A111 18DG/RD

FUSED B(+)

15

Z923 18BK

GROUND

16

-

-

17

-

-

18

D65 20YL/RD (2WD)

CAN C BUS (+)

18

D65 20VT/RD (4WD)

CAN C BUS (+)

19

B924 20DG/LB (4WD)

G-SENSOR RETURN

20

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR (+)

21

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR (-)

22

B3 20DG/YL (EXCEPT TRACTION CON-
TROL)

REAR WHEEL SPEED SENSOR (-)

22

B3 20DG/YL (TRACTION CONTROL)

LEFT REAR WHEEL SPEED SENSOR (-)

23

B4 20LG/GY (EXCEPT TRACTION CON-
TROL)

REAR WHEEL SPEED SENSOR (+)

23

B4 20LG/GY (TRACTION CONTROL)

LEFT REAR WHEEL SPEED SENSOR (+)

24

-

-

25

-

-

26

B24 20DG/OR (4WD)

G-SENSOR SUPPLY

27

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

28

D64 20WT/LB

CAN C BUS (-)

29

-

-

30

-

-

MODULE-BRAKE PROVISION - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

1

A400 12TN/RD

FUSED B(+)

2

B400 14DG

TRAILER TOW ELECTRIC BRAKE OUTPUT

3

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

4

Z910 12BK

GROUND
