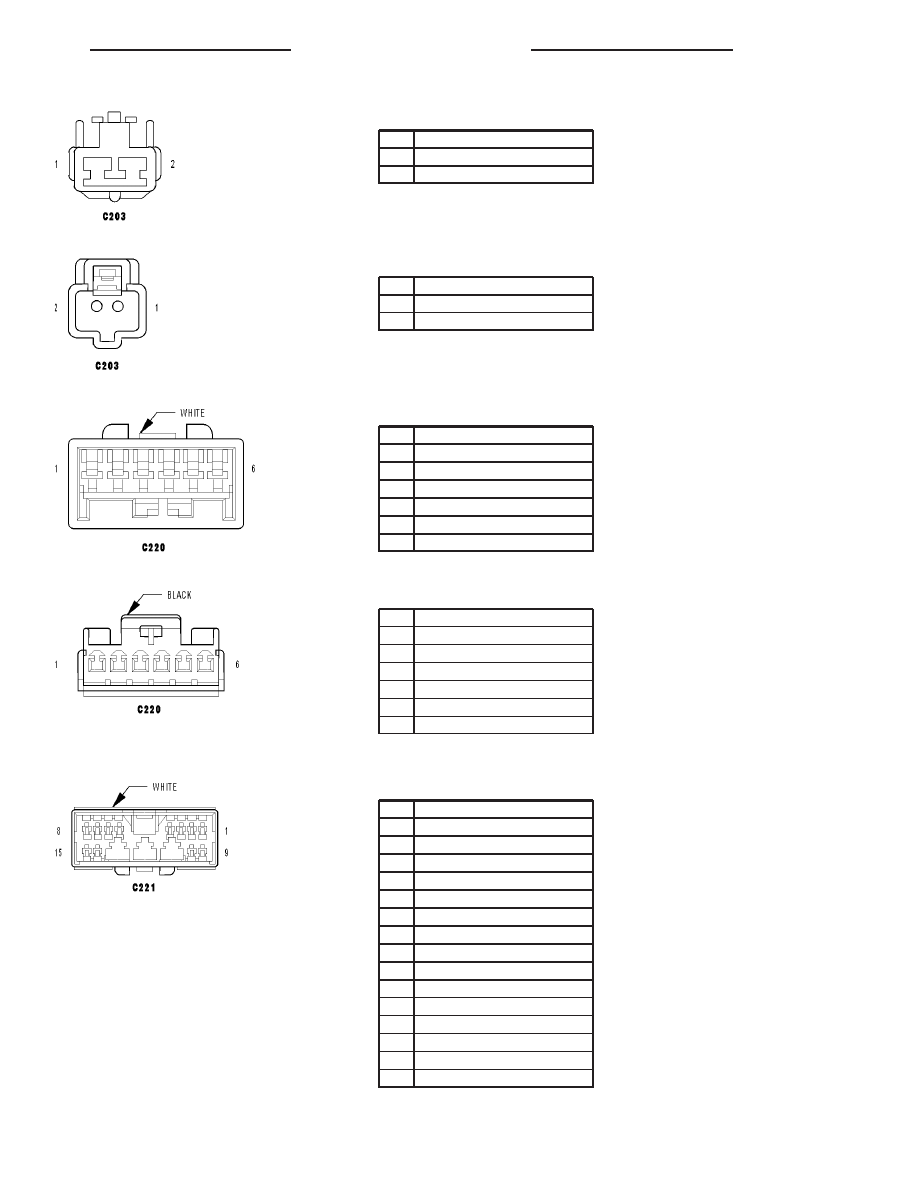

C203 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

F924 20PK/YL

2

F1 20PK/DG

C203 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

F924 20PK/YL

2

F1 20PK/DG

C220 - WHITE (SUNROOF SIDE)

CAV

CIRCUIT

1

Q4 20OR/YL

2

Q5 20OR/LB

3

Q3 20OR/TN

4

A904 14RD/GY

5

F30 14PK/YL

6

Z955 14BK

C220 - BLACK (HEADLINER SIDE)

CAV

CIRCUIT

1

Q4 20OR/YL

2

Q5 20OR/LB

3

Q3 20OR/TN

4

A904 14RD/GY

5

F30 14PK/YL

6

Z955 14BK

C221 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

A300 20GY/LG

2

-

3

D54 20WT

4

D55 20WT/OR

5

L1 16WT/LG

6

A926 20RD

7

P112 20BR

8

P114 20VT/BK

9

Z957 18BK

10

F21 20PK/DG

11

Z955 14BK

12

F30 14PK/YL

13

A904 14RD/GY

14

M28 20YL/TN

15

M22 20YL/OR

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

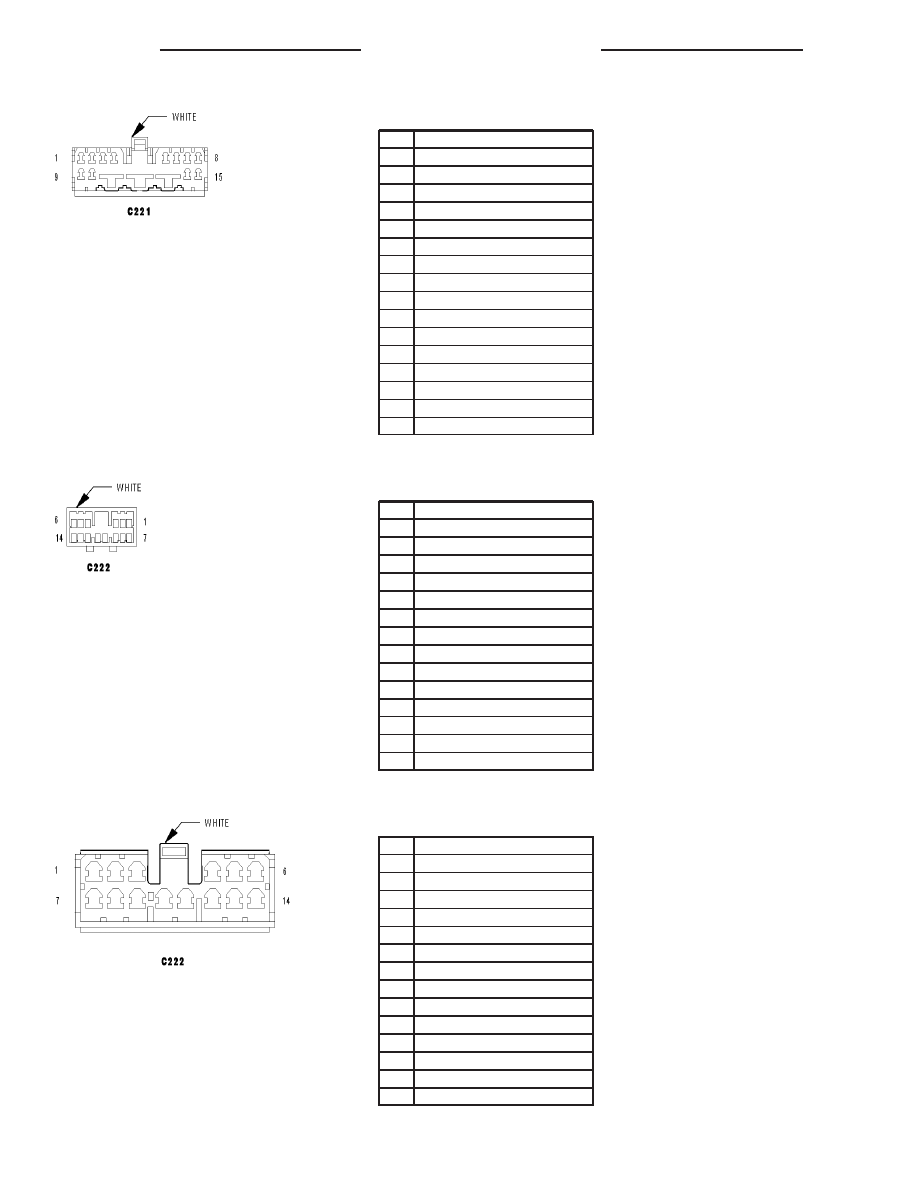

C221 - WHITE (HEADLINER SIDE)

CAV

CIRCUIT

1

A300 20GY/LG

2

-

3

D54 20WT

4

D55 20WT/OR

5

L1 18WT/LG

6

A926 18RD

7

P112 20OR/TN

8

P114 20TN/WT

9

Z957 18BK/LG

9

Z957 20BK

10

F21 20PK/DG

11

Z955 14BK

12

F30 14PK/YL

13

A904 14RD/GY

14

M28 20YL/TN

15

M22 20YL/OR

C222 - WHITE (BODY SIDE)

CAV

CIRCUIT

1

X522 20LG/RD

2

X916 20LB/PK

3

X510 20DG/RD

4

-

5

X521 20GY/LB

6

X910 20GY/DG

7

X511 20DB/RD

8

X712 20LB/RD

9

X735 20DB

10

X792 20DB/YL

11

X730 20GY/YL

12

X835 20OR/GY

13

X793 20TN/YL

14

X722 20LB/TN

C222 - WHITE (HEADLINER SIDE)

CAV

CIRCUIT

1

X522 20LG/RD

2

X916 20LB/PK

3

X510 20DG/RD

4

-

5

X521 20GY/LB

6

X910 20GY/DG

7

X511 20DB/RD

8

X712 20DB/RD

9

X735 20DB

10

X792 20DB/YL

11

X730 20GY/YL

12

X835 20OR/GY

13

X793 20TN/YL

14

X722 20LB/TN

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

HB

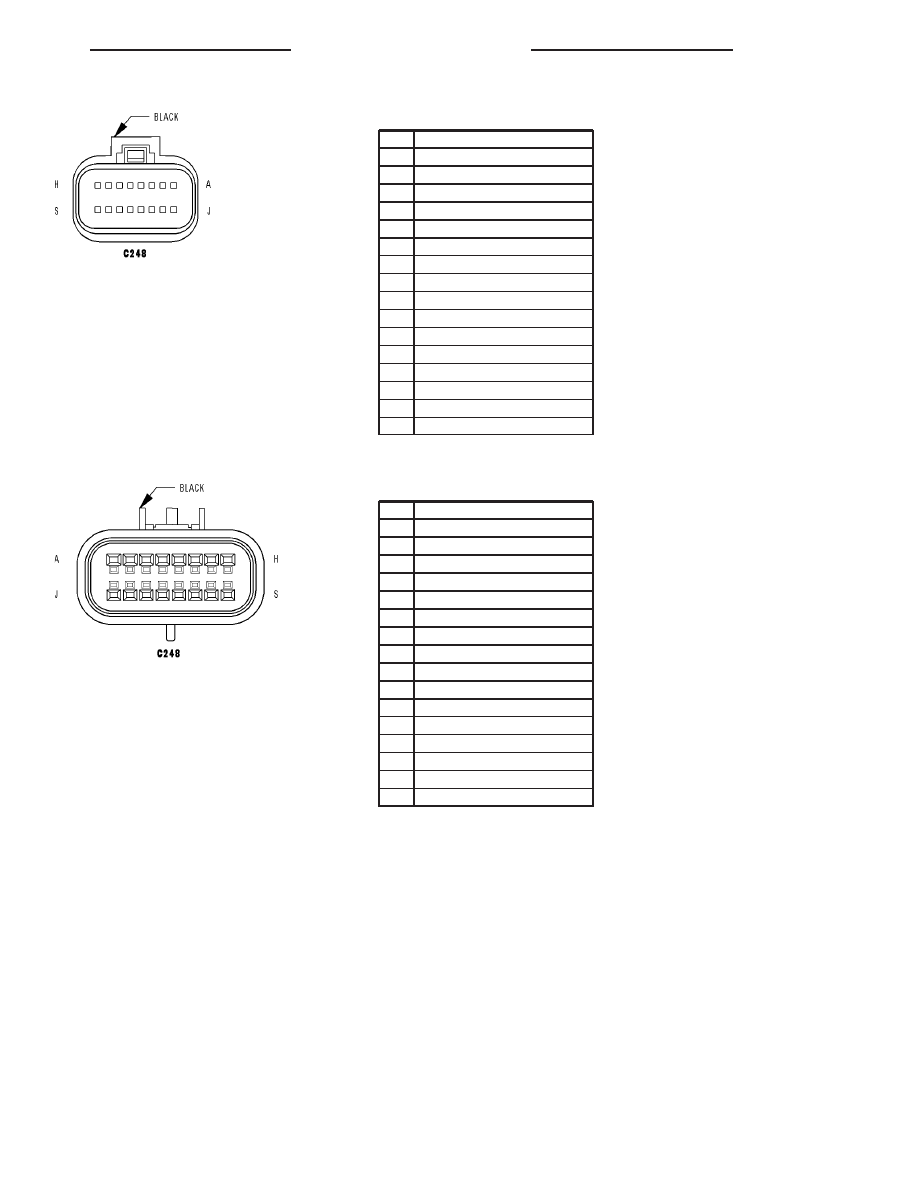

C248 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

-

B

Q100 20OR/WT

C

Q900 20OR/BK

D

P206 18LG/TN

E

P205 18LG/DB

F

-

G

-

H

-

J

-

K

-

L

-

M

G912 20VT/WT

N

G11 20VT/TN

P

G12 20VT/BR

R

D54 20WT

S

D55 20WT/OR

C248 - BLACK (LEFT SEAT SIDE)

CAV

CIRCUIT

A

-

B

Q100 20OR/WT

C

Q900 18OR/BK

D

P206 18LG/TN

E

P205 18LG/DB

F

-

G

-

H

-

J

-

K

-

L

-

M

G912 20VT/WT

N

G11 20VT/TN

P

G12 20VT/BR

R

D54 20WT

S

D55 20WT/OR

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

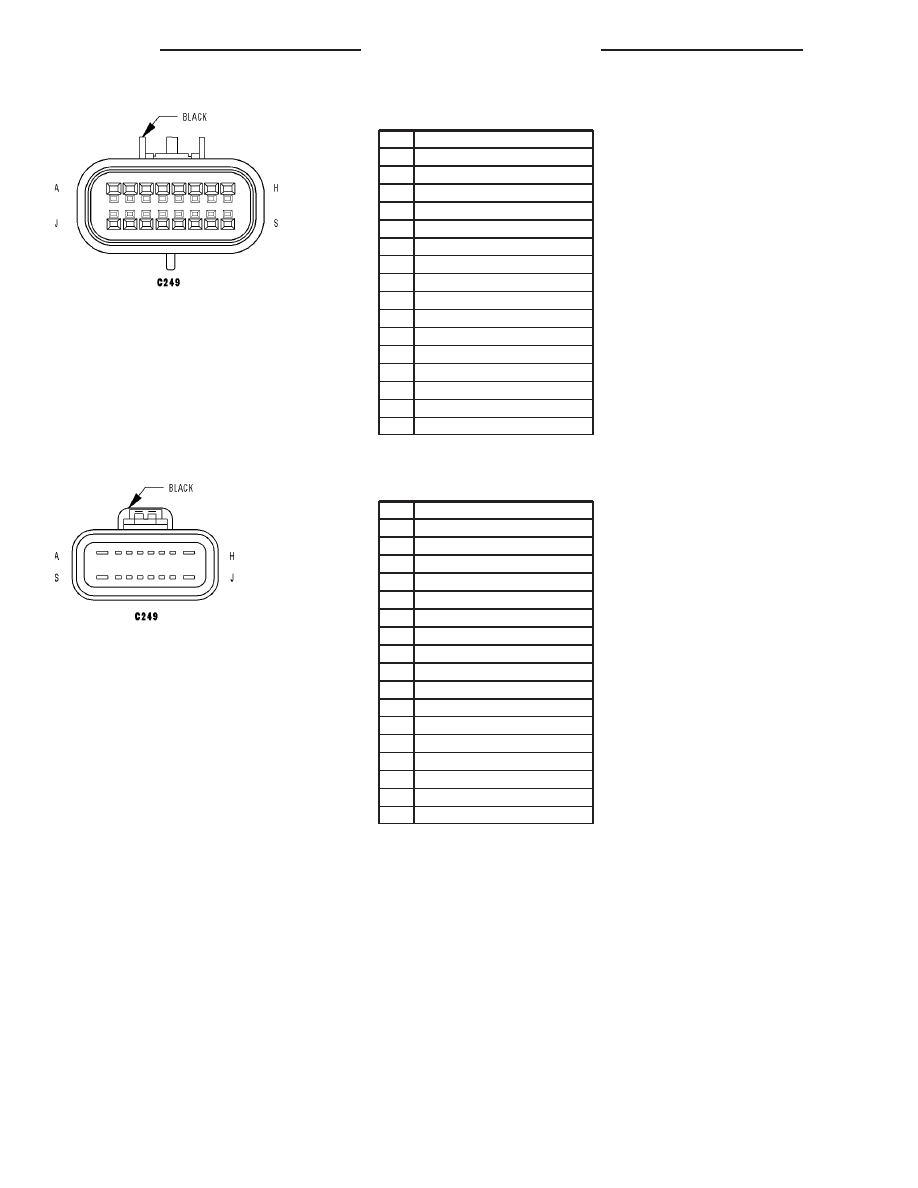

C249 - BLACK (RIGHT SEAT SIDE)

CAV

CIRCUIT

A

P188 18LG/VT

B

R263 20LB/VT

C

D54 20WT

D

D55 20WT/OR

E

R261 20LB/WT

F

-

G

-

H

Z975 16BK

J

Z972 16BK/LG

K

-

L

A956 20RD/LB

M

F201 20PK/OR

N

Z917 20BK/VT

P

-

R

-

S

A940 12RD/GY

C249 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

P188 18LG/VT

B

R263 20LB/VT

C

D54 20WT

D

D55 20WT/OR

E

R261 20LB/WT

F

-

G

-

H

Z975 14BK

J

Z972 18BK/LG

K

-

L

A956 20RD/LB

M

F201 20PK/OR

N

Z917 20BK/VT

P

-

R

-

S

A940 12RD/GY

S

-
