C200 - BLACK (BODY SIDE)

CAV

CIRCUIT

55

X735 20DB

56

G161 20VT/DG

57

P392 16LG/DB

58

-

59

F504 20GY/PK

60

C22 20LB/WT

61

G160 20VT/LG

62

-

63

-

64

C152 14LG/PK

65

-

66

G75 20VT

67

-

68

P393 16LG

69

M22 20YL/OR

70

G778 18OR/RD

71

C802 20LB/RD

72

X722 20LB/TN

73

C804 20DB/VT

74

C800 20DB/GY

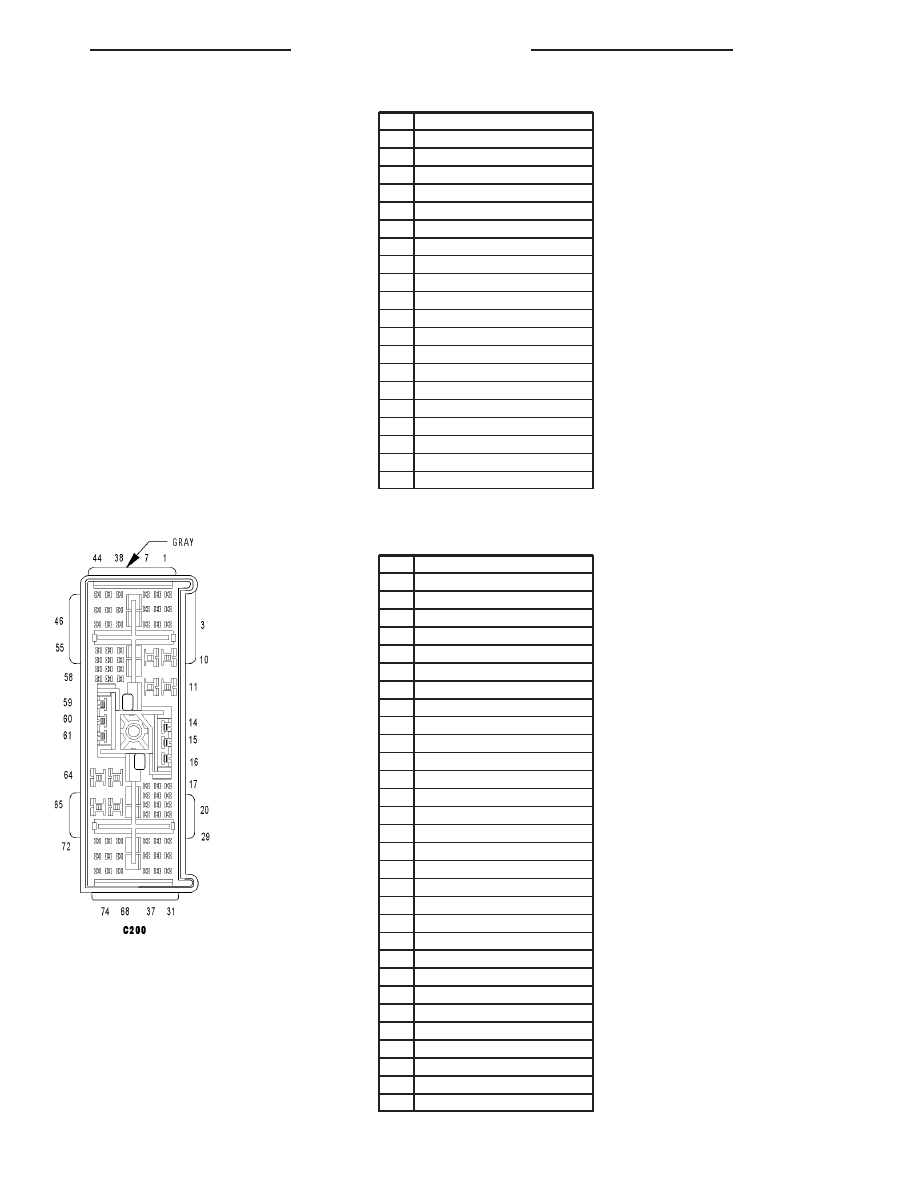

C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

B25 20DG/WT

2

-

3

P5 16TN/OR

4

G77 20VT/GY

5

R57 20LG/GY

6

G78 20VT/OR

7

M28 20YL/TN

8

C154 20LB/OR

9

C54 20YL/LB

10

A904 14RD/GY

11

C153 14BR/DB

12

C50 14DB/OR

13

-

14

C803 20OR/LB

15

-

16

X53 20DG

17

X52 20GY/DB

18

X51 20DG/DB

19

X712 20LB/RD

20

X16 20DG/YL

21

X17 20DB/WT

22

-

22

X916 20LB/PK

23

X917 20LB/RD

24

X910 20GY/DG

25

C53 20LB

26

X54 20GY

27

C151 16DB/PK

28

C931 20DB/WT

29

P206 18LG/TN

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

30

P205 18LG/DB

31

P1 16TN/LG

32

E10 20OR/DG

33

X510 20DG/RD

34

X511 20DB/RD

35

X521 20GY/LB

36

X522 20LG/RD

37

G11 20VT/TN

38

G912 20VT/WT

39

-

40

G12 20VT/BR

41

-

42

-

43

Q900 20OR/BK

44

Q100 20OR/WT

45

X793 20TN/YL

46

X835 20OR/GY

47

X730 20GY/YL

48

X792 20DB/YL

49

X58 20GY/OR

50

X56 20GY/BR

51

X55 20DG/BR

52

X57 20DG/OR

53

G76 20VT/YL

54

G74 20VT/WT

55

X735 20DB

56

G161 20VT/DG

57

P392 16LG/DB

58

-

59

F504 20GY/PK

60

C22 20LB/WT

61

G160 20VT/LG

62

-

63

-

64

C152 14LG/PK

65

-

66

G75 20VT

67

-

68

P393 16LG

69

M22 20YL/OR

70

G778 18OR/RD

71

C802 20LB/RD

72

X722 20LB/TN

73

C804 20DB/VT

74

C800 20DB/GY

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

HB

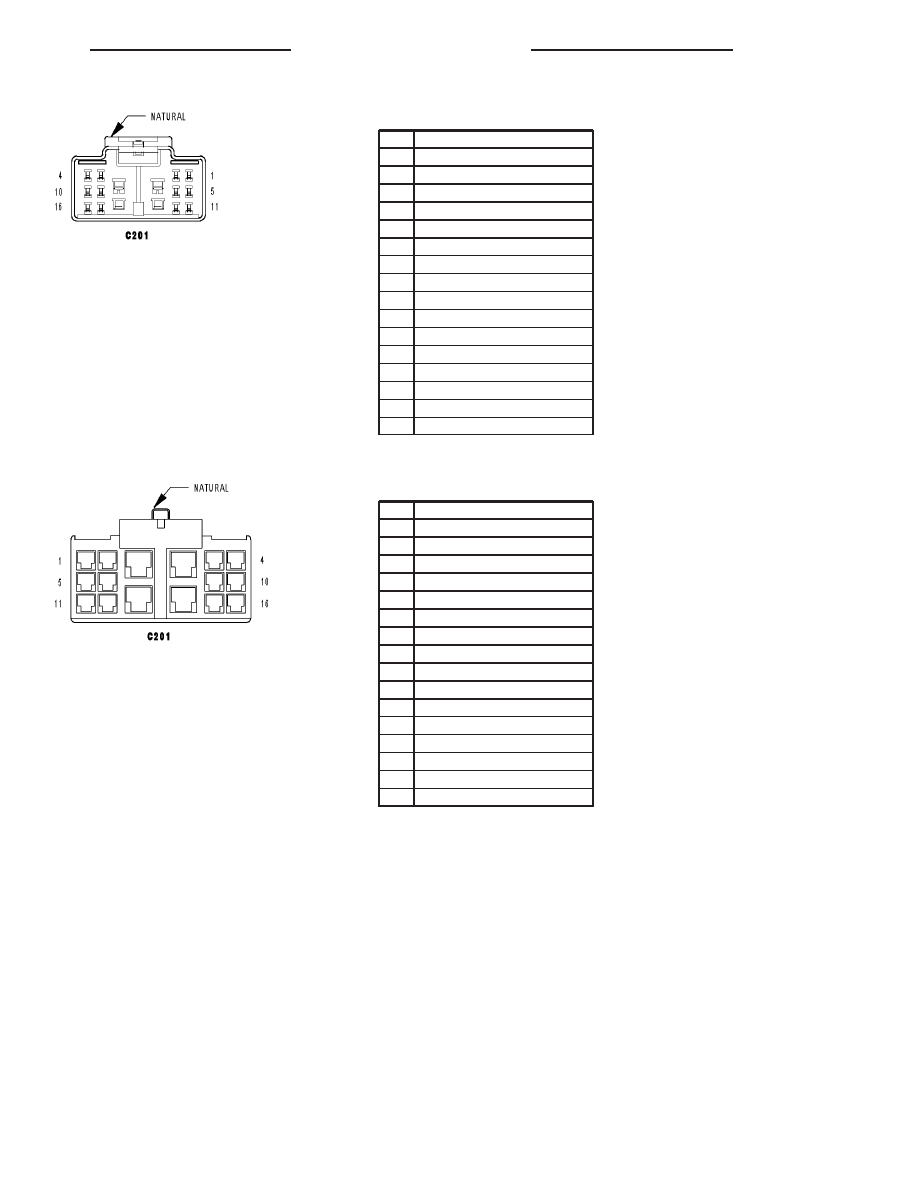

C201 - NATURAL (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

B924 20DG/LB

2

-

3

B23 20DG/YL

4

B24 20DG/OR

5

D51 20PK/RD

6

D52 20WT/PK

7

A920 14OR/RD

8

F921 12PK/YL

9

N4 20DB/YL

10

N5 20DB/WT

11

R79 20LB/VT

12

R81 20LB/WT

13

F941 14PK/LG

14

F961 14PK/LB

15

R80 20VT/LB

16

R82 20WT/LB

C201 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

B924 20DG/LB

2

-

3

B23 20DG/YL

4

B24 20DG/OR

5

D51 20PK/RD

6

D52 20WT/PK

7

A920 16OR/RD

8

F921 12PK/YL

9

N4 20DB/YL

10

N5 20DB/WT

11

R79 20LB/VT

12

R81 20LB/WT

13

F941 14PK/LG

14

F961 14PK/LB

15

R80 20VT/LB

16

R82 20WT/LB

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

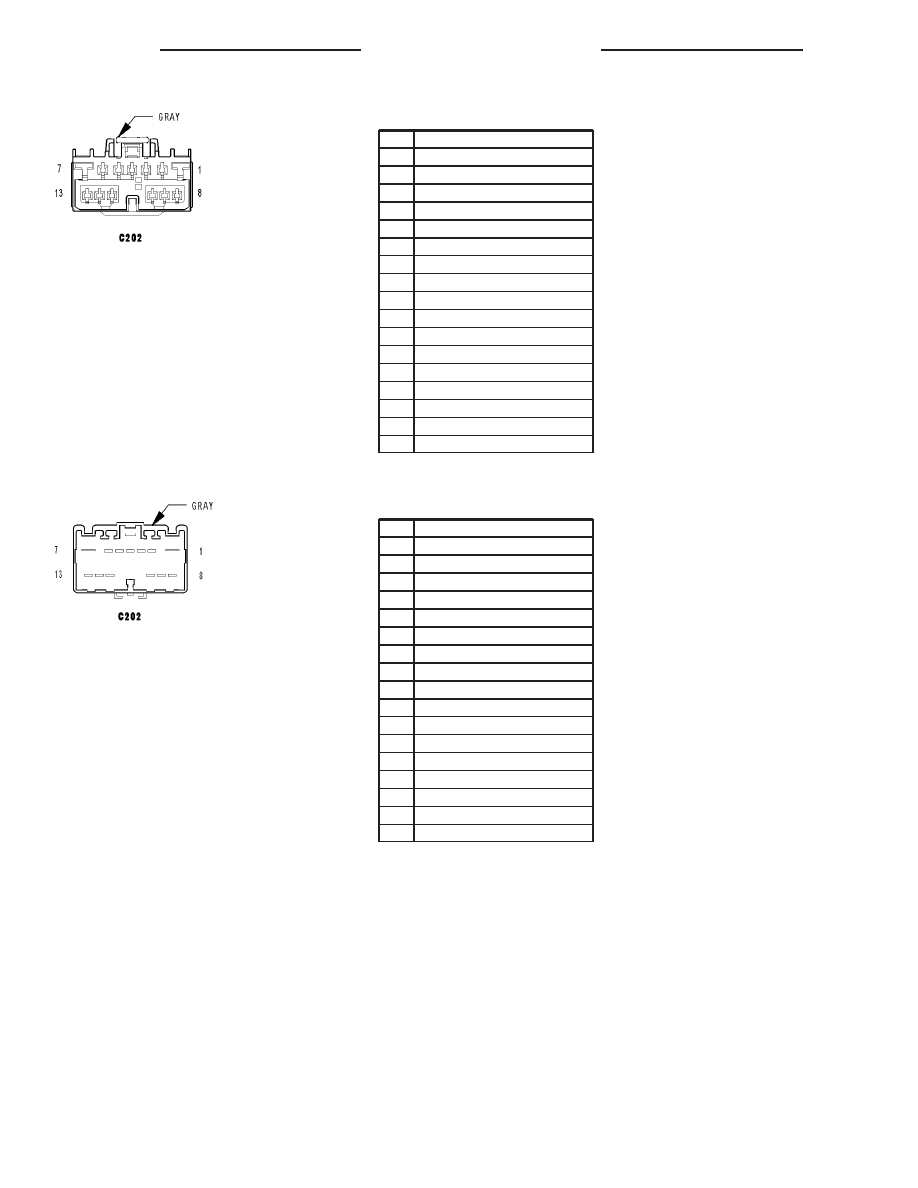

C202 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C7 12DB

2

C34 20DB/LB

3

C61 20DB/GY

4

C21 20DB/YL

5

C121 20DG/DB

6

C29 20DB

7

Z961 12BK (ATC)

7

C75 12DB/YL (MTC)

8

C807 20DB/LG (ATC)

8

C71 16DB/BR (MTC)

9

C808 20DB/RD (ATC)

9

C72 14DB/OR (MTC)

10

C56 20DB/LB (ATC)

10

C73 14DB/VT (MTC)

11

C32 20TN/DB

12

C801 20LB/RD

13

-

C202 - GRAY (HVAC SIDE)

CAV

CIRCUIT

1

C7 10DB

2

C34 20DB/LB

3

C61 20DB/LG

4

C21 20DB/LG

5

C121 20DB/DG

6

C29 20DB

7

Z961 10BK (ATC)

7

C75 12DB/GY (MTC)

8

C807 20DB/LG (ATC)

8

C71 16DB/BR (MTC)

9

C808 20DB/DG (ATC)

9

C72 14DB/OR (MTC)

10

C56 20DB/LB (ATC)

10

C73 14DB/VT (MTC)

11

C32 20DB/TN

12

C801 20DB/OR

13

- -

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

HB
