Dodge Durango (HB). Manual - part 709

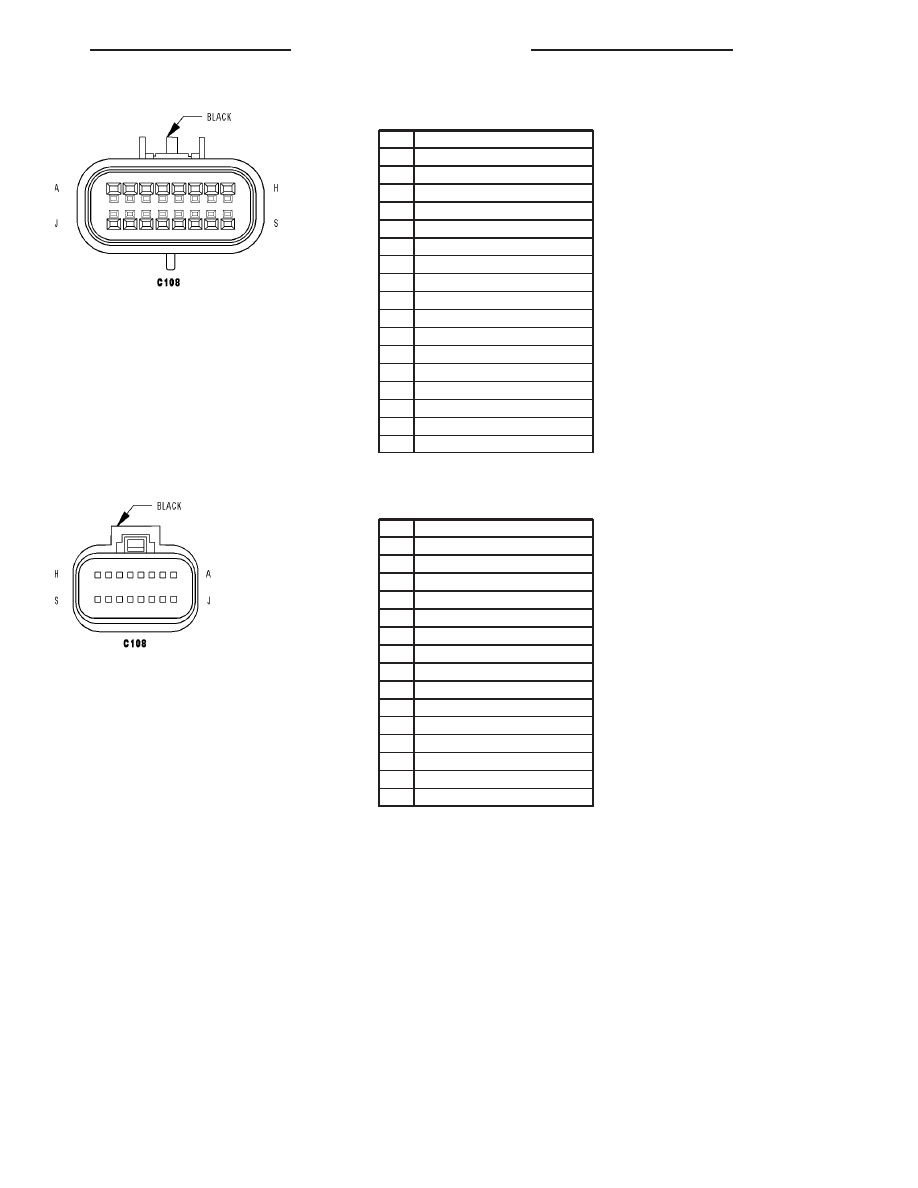

C108 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A

K299 20DG/RD

B

K399 20BR/GY

C

D65 20YL/RD

D

D64 20WT/LB

E

D16 20WT/PK

F

D15 20BR/WT

G

D20 20WT/BR

H

D21 20WT/GY

J

T41 20YL/DB

K

A955 16RD

L

T103 20YL/OR (4WD)

M

-

N

K66 20DB/WT

N

-

P

-

R

K900 20DB/DG (3.7L/4.7L)

S

T6 20DG

C108 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

A

K299 20DG/RD

B

K399 20TN/WT

C

D65 20YL/RD

D

D64 20WT/LB

E

D16 20WT/PK

F

D15 20BR/WT

G

D20 20WT/BR

H

D21 20WT/GY

J

T41 20YL/DB

K

A955 16RD

L

T103 20YL/OR

N

K66 20DB/WT

P

-

R

K900 20DB/DG

S

T6 20DG

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

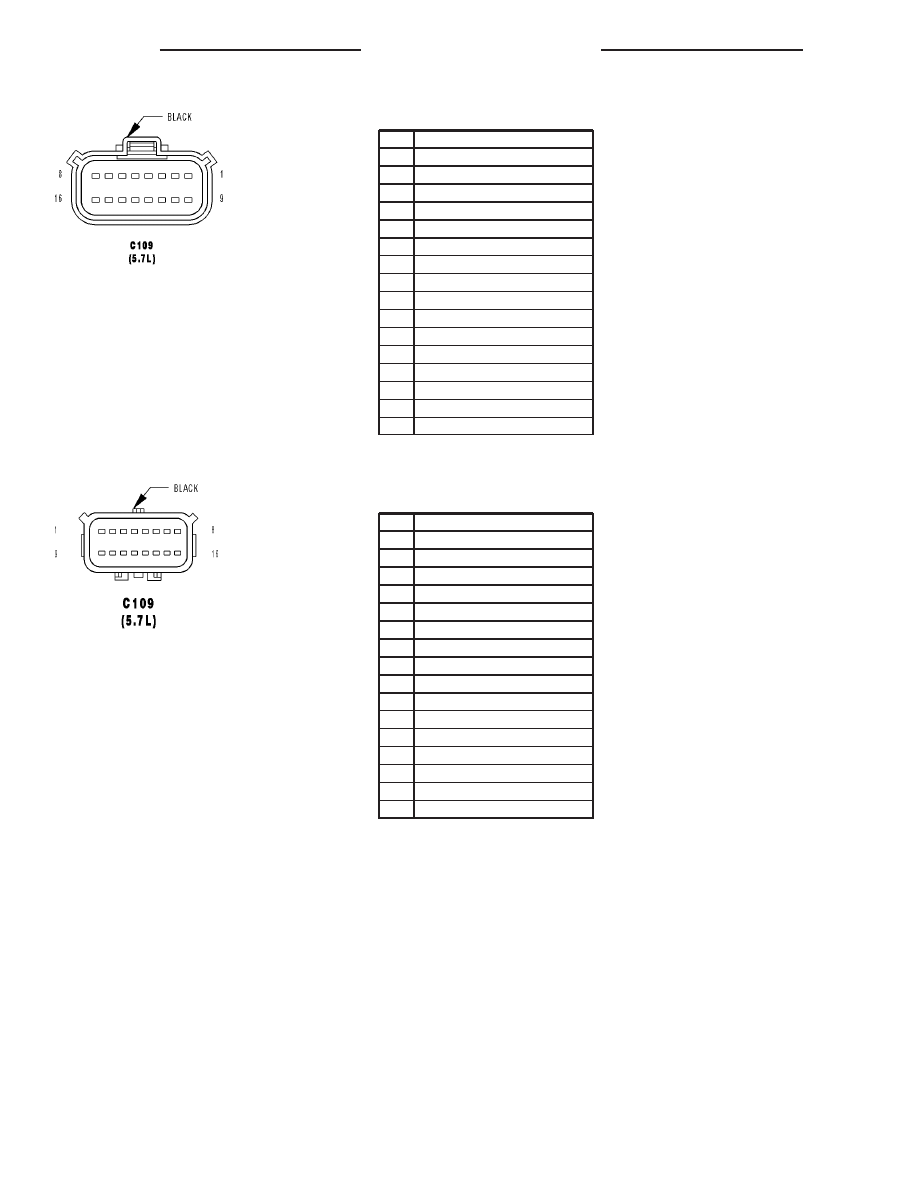

C109 (5.7L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K11 16BR/YL

2

K12 16BR/DB

3

K13 16PK/DB

4

K14 16YL/LB

5

K38 16YL/RD

6

K58 16PK/DB

7

K26 16YL/TN

8

K28 16VT/LG

9

K19 16LB/RD

10

K17 16DB/TN

11

K18 16VT/RD

12

K15 16DB

13

K16 16DG/WT

14

K10 16VT/LB

15

K97 16BR

16

K98 16DB/YL

C109 (5.7L) - BLACK (INTAKE AIR FUEL MANI-

FOLD SIDE)

CAV

CIRCUIT

1

K11 18BR/YL

2

K12 18BR/DB

3

K13 18BR/LB

4

K14 18BR/TN

5

K38 18BR/OR

6

K58 18BR/VT

7

K26 18BR/YL

8

K28 18BR/LB

9

K19 18DB/DG

10

K17 18DB/TN

11

K18 18DB/OR

12

K15 18DB/GY

13

K16 18DB/YL

14

K10 18DB/OR

15

K97 18BR

16

K98 18DB/YL

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

HB

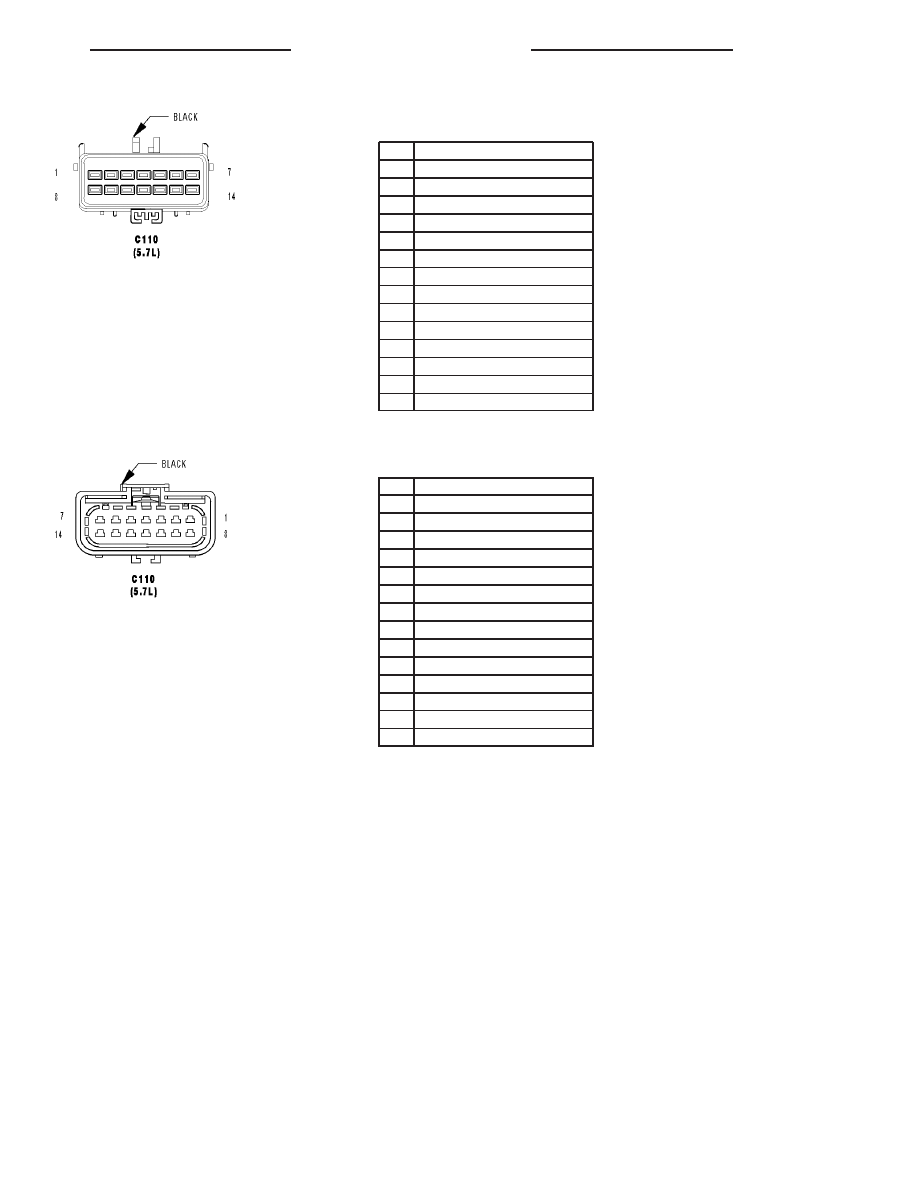

C110 (5.7L) - BLACK (INTAKE AIR FUEL MANI-

FOLD SIDE)

CAV

CIRCUIT

1

K900 18DB/DG

2

K1 18VT/BR

3

K21 18DB/LG

4

K922 18BR/DB

5

F856 18YL/PK

6

K447 18TN/YL

7

K342 16BR/WT

8

F855 18PK/YL

9

K2 18VT/OR

10

K122 18BR/DG

11

K22 18BR/OR

12

-

13

K448 18TN/OR

14

K342 16BR/WT

C110 (5.7L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K900 20DB/DG

2

K1 20VT/BR

3

K21 20BR/WT

4

K922 20PK/GY

5

F856 20YL/PK

6

K447 20TN/YL

7

A955 16RD

8

F855 20PK/YL

9

K2 20LB/RD

10

K122 20PK/LB

11

K22 20YL/DG

12

-

13

K448 20TN/OR

14

A955 16RD

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

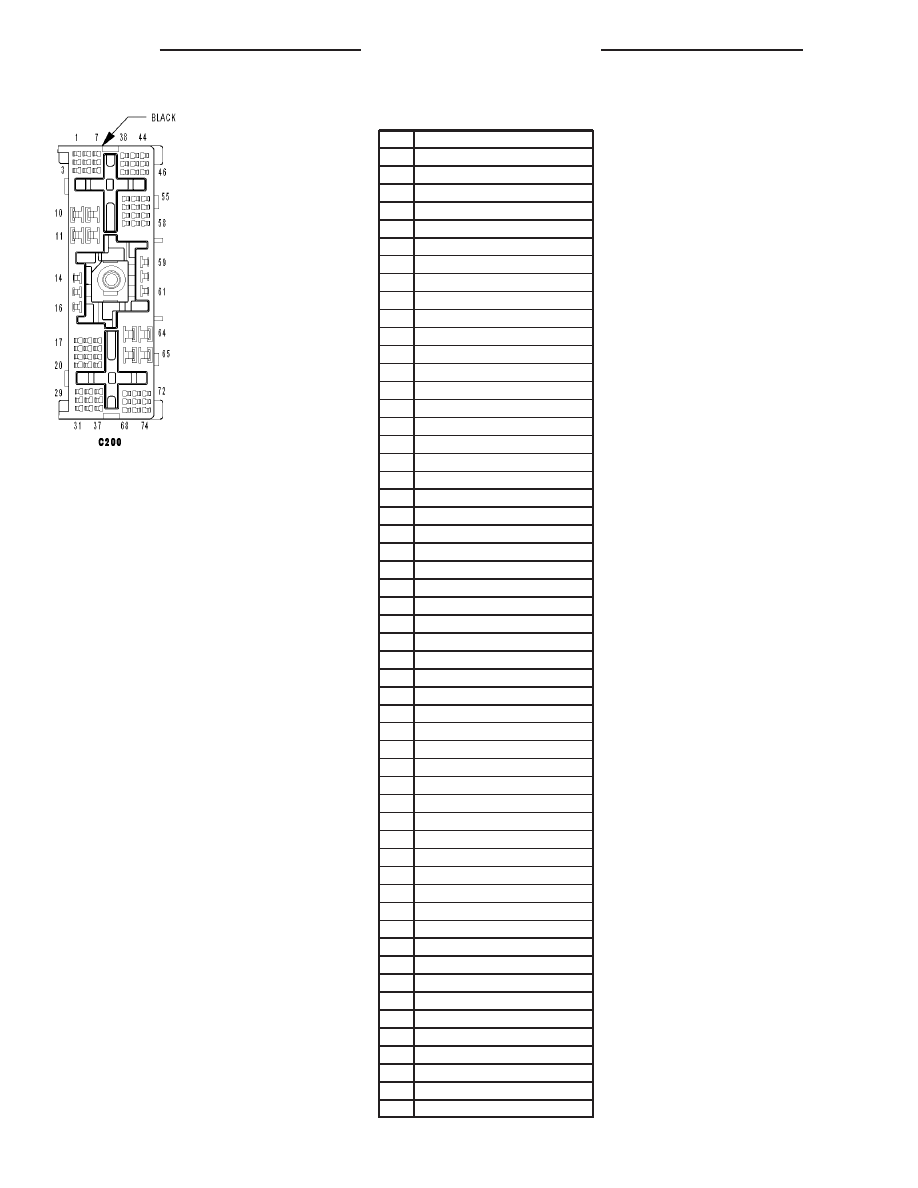

C200 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

B25 20DG/WT

2

-

3

P5 16TN/OR

4

G77 20VT/GY

5

R57 20LG/GY

6

G78 20VT/OR

7

M28 20YL/TN

8

C154 20LB/OR

9

C54 20YL/LB

10

A904 14RD/GY

11

C153 14BR/DB

12

C50 14DB/OR

13

-

14

C803 20OR/LB

15

-

16

X53 20DG

17

X52 20GY/DB

18

X51 20DG/DB

19

X712 20LB/RD

20

X16 20DG/YL

21

X17 20DB/WT

22

X916 20LB/PK

23

X917 20LB/RD

24

X910 20GY/DG

25

C53 20LB

26

X54 20GY

27

C151 16DB/PK

28

C931 20DB/WT

29

P206 18LG/TN

30

P205 18LG/DB

31

P1 16TN/LG

32

E10 20OR/DG

33

X510 20DG/RD

34

X511 20DB/RD

35

X521 20GY/LB

36

X522 20LG/RD

37

G11 20VT/TN

38

G912 20VT/WT

39

-

40

G12 20VT/BR

41

-

42

-

43

Q900 20OR/BK

44

Q100 20OR/WT

45

X793 20TN/YL

46

X835 20OR/GY

47

X730 20GY/YL

48

X792 20DB/YL

49

X58 20GY/OR

50

X56 20GY/BR

51

X55 20DG/BR

52

X57 20DG/OR

53

G76 20VT/YL

54

G74 20VT/WT

8W - 80 - 14
