Component

Page

Module-Sentry Key Remote Entry . . . . . . 8W-80-73
Motor-Adjustable Pedals . . . . . . . . . . . . . . 8W-80-73
Motor-Blower-Front . . . . . . . . . . . . . . . . . 8W-80-74
Motor-Blower-Rear . . . . . . . . . . . . . . . . . . 8W-80-74
Motor-IAC (3.7L/4.7L) . . . . . . . . . . . . . . . . 8W-80-74
Motor-Rear Window Wiper . . . . . . . . . . . . 8W-80-74
Motor-Seat Adjuster-Driver Horizontal . . . 8W-80-74
Motor-Seat Adjuster-Driver Recliner

(Memory) . . . . . . . . . . . . . . . . . . . . . . . 8W-80-75

Motor-Seat Adjuster-Driver Recliner (Except

Memory) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-75

Motor-Seat Adjuster-Front Driver

Vertical . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-75

Motor-Seat Adjuster-Passenger

Horizontal . . . . . . . . . . . . . . . . . . . . . . 8W-80-75

Motor-Seat Adjuster-Passenger Recliner . . 8W-80-76
Motor-Seat Adjuster-Rear Driver Vertical . 8W-80-76
Motor-Sunroof . . . . . . . . . . . . . . . . . . . . . . 8W-80-76
Motor-Window-Left Front . . . . . . . . . . . . . 8W-80-77
Motor-Window-Left Rear . . . . . . . . . . . . . 8W-80-77
Motor-Window-Right Front . . . . . . . . . . . . 8W-80-77
Motor-Window-Right Rear . . . . . . . . . . . . 8W-80-77
Motor-Windshield Wiper . . . . . . . . . . . . . . 8W-80-78
Power Distribution Center Eyelet

(Battery) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-78

Power Outlet-Console . . . . . . . . . . . . . . . . 8W-80-78
Power Outlet-Instrument Panel . . . . . . . . 8W-80-78
Power Outlet-Rear . . . . . . . . . . . . . . . . . . 8W-80-79
Pump-Auxiliary Coolant . . . . . . . . . . . . . . 8W-80-79
Pump-Washer-windshield . . . . . . . . . . . . . 8W-80-79
Radio C1 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-79
Radio C2 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-80
Receiver-Satellite . . . . . . . . . . . . . . . . . . . 8W-80-80
Resistor-Blower Motor-Front (MTC) . . . . . 8W-80-80
Resistor-Blower Motor-Rear . . . . . . . . . . . 8W-80-81
Resistor-Radiator Fan . . . . . . . . . . . . . . . . 8W-80-81
Seat Belt-Tensioner-Driver . . . . . . . . . . . . 8W-80-81
Seat Belt-Tensioner-Passenger . . . . . . . . . 8W-80-81
Sensor-Accelerator Pedal Position . . . . . . 8W-80-81
Sensor-Adjustable Pedals . . . . . . . . . . . . . 8W-80-82
Sensor-Ambient Air Temperature . . . . . . . 8W-80-82
Sensor-Battery Temperature . . . . . . . . . . . 8W-80-82
Sensor-Brake Fluid Level . . . . . . . . . . . . . 8W-80-82
Sensor-Camshaft Position . . . . . . . . . . . . . 8W-80-82
Sensor-Crankshaft Position (3.7L) . . . . . . 8W-80-83
Sensor-Crankshaft Position (4.7L) . . . . . . 8W-80-83
Sensor-Crankshaft Position (5.7L) . . . . . . 8W-80-83
Sensor-Engine Coolant Temperature (3.7L/

4.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-83

Sensor-Engine Coolant Temperature

(5.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-83

Sensor-Evaporator Temperature . . . . . . . . 8W-80-84
Sensor-Front Impact-Left . . . . . . . . . . . . . 8W-80-84
Sensor-Front Impact-Right . . . . . . . . . . . . 8W-80-84

Component

Page

Sensor-G . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-84
Sensor-Infrared . . . . . . . . . . . . . . . . . . . . . 8W-80-85
Sensor-Input Speed . . . . . . . . . . . . . . . . . 8W-80-85
Sensor-Intake Air Temperature . . . . . . . . 8W-80-85
Sensor-Knock (3.7L/4.7L) . . . . . . . . . . . . . 8W-80-85
Sensor-Knock No. 1 (5.7L) . . . . . . . . . . . . 8W-80-85
Sensor-Knock No. 2 (5.7L) . . . . . . . . . . . . 8W-80-86
Sensor-Line Pressure (4.7L/5.7L) . . . . . . . 8W-80-86
Sensor-MAP . . . . . . . . . . . . . . . . . . . . . . . 8W-80-86
Sensor-Output Speed . . . . . . . . . . . . . . . . 8W-80-86
Sensor-Oxygen-Left Front (3.7L/5.7L) . . . . 8W-80-86
Sensor-Oxygen-Left Front (4.7L) . . . . . . . 8W-80-87
Sensor-Oxygen-Left Rear (3.7L) . . . . . . . . 8W-80-87
Sensor-Oxygen-Left Rear (4.7L/5.7L) . . . . 8W-80-87
Sensor-Oxygen-Right Front (4.7L) . . . . . . 8W-80-87
Sensor-Oxygen-Right Front (3.7L/5.7L) . . 8W-80-88
Sensor-Oxygen-Right Rear (4.7L) . . . . . . . 8W-80-88
Sensor-Oxygen-Right Rear (3.7L/5.7L) . . . 8W-80-88
Sensor-Seat Track Position-Driver . . . . . . 8W-80-88
Sensor-Seat Track Position-Passenger . . . 8W-80-89
Sensor-Seat Weight-Left Front . . . . . . . . . 8W-80-89
Sensor-Seat Weight-Left Rear . . . . . . . . . . 8W-80-89
Sensor-Seat Weight-Right Front . . . . . . . . 8W-80-89
Sensor-Seat Weight-Right Rear . . . . . . . . 8W-80-90
Sensor-Side Impact-Left 1 . . . . . . . . . . . . 8W-80-90
Sensor-Side Impact-Left 2 . . . . . . . . . . . . 8W-80-90
Sensor-Side Impact-Left 3 . . . . . . . . . . . . 8W-80-90
Sensor-Side Impact-Right 1 . . . . . . . . . . . 8W-80-91
Sensor-Side Impact-Right 2 . . . . . . . . . . . 8W-80-91
Sensor-Side Impact-Right 3 . . . . . . . . . . . 8W-80-91
Sensor-Sun . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-91
Sensor-Throttle Position (4.7L) . . . . . . . . . 8W-80-91
Sensor-Throttle Position (3.7L) . . . . . . . . . 8W-80-92
Sensor-Transmission Range (3.7L) . . . . . . 8W-80-92
Sensor-Washer Fluid Level-Front Rear . . . 8W-80-92
Sensor-Wheel Speed-ABS-Left Front . . . . 8W-80-92
Sensor-Wheel Speed-ABS-Left Rear . . . . . 8W-80-93
Sensor-Wheel Speed-ABS-Rear . . . . . . . . . 8W-80-93
Sensor-Wheel Speed-ABS-Right Front . . . 8W-80-93
Sensor-Wheel Speed-ABS-Right Rear . . . . 8W-80-93
Servo-Speed Control . . . . . . . . . . . . . . . . . 8W-80-94
Solenoid-Brake Transmission Shift

Interlock . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-94

Solenoid-Evap/Purge . . . . . . . . . . . . . . . . . 8W-80-94
Speaker-Left Front Door . . . . . . . . . . . . . . 8W-80-94
Speaker-Left Rear Door . . . . . . . . . . . . . . 8W-80-95
Speaker-Right Front Door . . . . . . . . . . . . 8W-80-95
Speaker-Right Rear Door . . . . . . . . . . . . . 8W-80-95
Speaker-Subwoofer (Premium) . . . . . . . . . 8W-80-95
Speaker-Tweeter-Left Front (Premium) . . 8W-80-95
Speaker-Tweeter-Left Rear (Premium) . . . 8W-80-96
Speaker-Tweeter-Right Front (Premium) . 8W-80-96
Speaker-Tweeter-Right Rear (Premium) . . 8W-80-96
Starter (3.7L) . . . . . . . . . . . . . . . . . . . . . . 8W-80-96

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 3

Component

Page

Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-96
Starter (4.7L/5.7L) . . . . . . . . . . . . . . . . . . 8W-80-97
Switch And Lamp-Glove Box . . . . . . . . . . 8W-80-97
Switch-Adjustable Pedals . . . . . . . . . . . . . 8W-80-97
Switch-Headlamp . . . . . . . . . . . . . . . . . . . 8W-80-97
Switch-Heated Seat-Driver . . . . . . . . . . . . 8W-80-98
Switch-Heated Seat-Passenger . . . . . . . . . 8W-80-98
Switch-Hood Ajar . . . . . . . . . . . . . . . . . . . 8W-80-98
Switch-Horn . . . . . . . . . . . . . . . . . . . . . . . 8W-80-98
Switch-Ignition . . . . . . . . . . . . . . . . . . . . . 8W-80-98
Switch-Liftgate Ajar . . . . . . . . . . . . . . . . . 8W-80-99
Switch-Memory Selector . . . . . . . . . . . . . . 8W-80-99
Switch-Mirror . . . . . . . . . . . . . . . . . . . . . . 8W-80-99
Switch-MultiFunction . . . . . . . . . . . . . . . 8W-80-100
Switch-oil Pressure . . . . . . . . . . . . . . . . . 8W-80-100
Switch-Parking Brake . . . . . . . . . . . . . . . 8W-80-100
Switch-Power Steering Pressure (5.7L) . . 8W-80-100
Switch-Power Window-Left Rear . . . . . . 8W-80-100
Switch-Power Window-Right Rear . . . . . 8W-80-101
Switch-Remote Radio-Left . . . . . . . . . . . 8W-80-101

Component

Page

Switch-Remote Radio-Right . . . . . . . . . . 8W-80-101
Switch-Seat Belt-Driver . . . . . . . . . . . . . 8W-80-101
Switch-Seat-Driver . . . . . . . . . . . . . . . . . 8W-80-101
Switch-Seat-Passenger . . . . . . . . . . . . . . 8W-80-102
Switch-Speed Control-Left . . . . . . . . . . . 8W-80-102
Switch-Speed Control-Right . . . . . . . . . . 8W-80-102
Switch-Stop Lamp . . . . . . . . . . . . . . . . . 8W-80-103
Switch-Sunroof . . . . . . . . . . . . . . . . . . . . 8W-80-103
Switch-Tow/Haul Overdrive . . . . . . . . . . 8W-80-103
Switch-Traction Control . . . . . . . . . . . . . 8W-80-103
Switch-Transfer Case Selector . . . . . . . . 8W-80-103
Switch-Window/Door Lock-Driver C1 . . . 8W-80-104
Switch-Window/Door Lock-Driver C2

(Memory) . . . . . . . . . . . . . . . . . . . . . . 8W-80-104

Switch-Window/Door Lock-Passenger . . . 8W-80-104
Throttle Body . . . . . . . . . . . . . . . . . . . . . 8W-80-104
Transducer-A/C Pressure . . . . . . . . . . . . 8W-80-105
Wiring-Trailer Tow 4-Way . . . . . . . . . . . . 8W-80-105
Wiring-Trailer Tow 7-Way . . . . . . . . . . . . 8W-80-105

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

HB

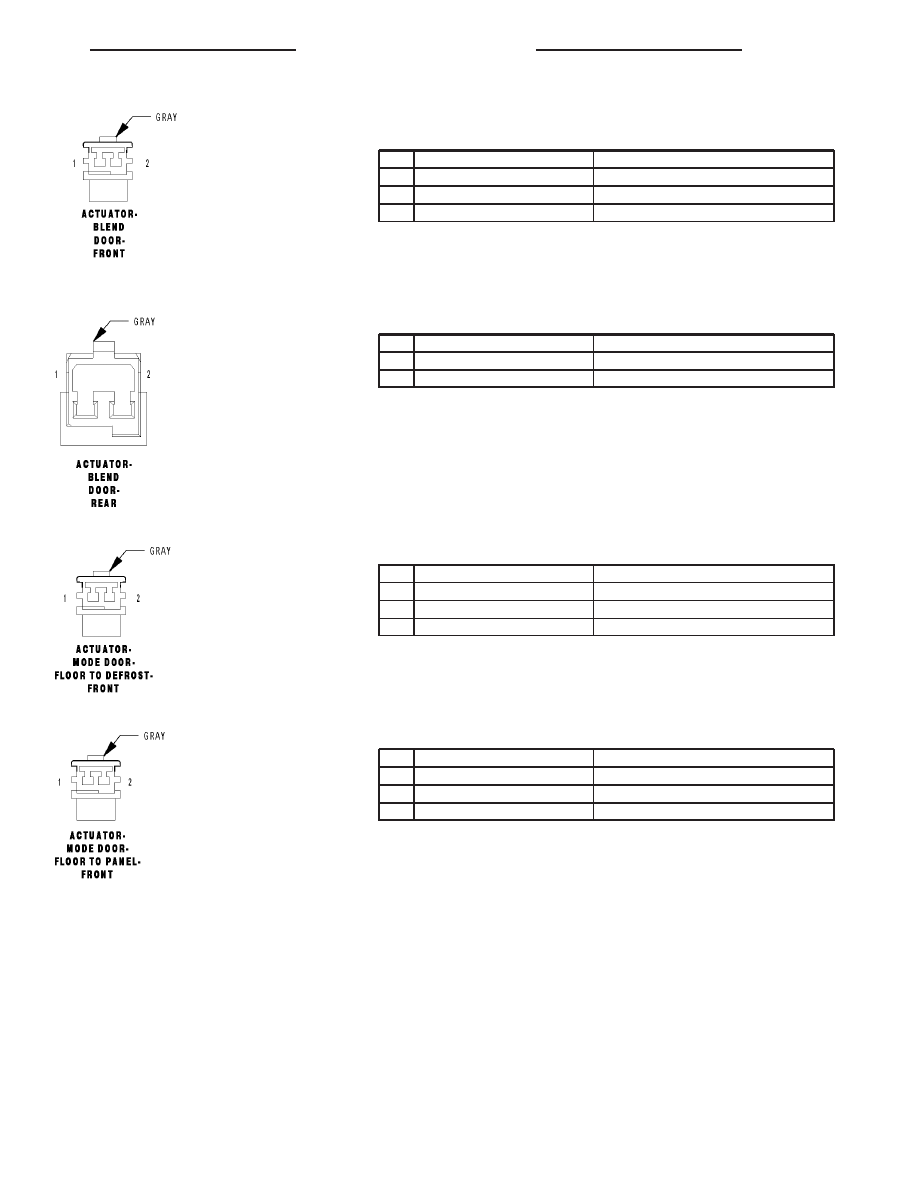

ACTUATOR-BLEND DOOR-FRONT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (ATC)

COMMON DOOR DRIVER 1

1

C34 20DB/LB (MTC)

FRONT COMMON DOOR DRIVER

2

C61 20DB/LB

FRONT BLEND DOOR DRIVER

ACTUATOR-BLEND DOOR-REAR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C154 20LB/OR

REAR COMMON DOOR DRIVER

2

C54 20LB/YL

REAR BLEND DOOR DRIVER

ACTUATOR-MODE DOOR-FLOOR TO DEFROST-FRONT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C808 20DB/DG (ATC)

COMMON DOOR DRIVER 3

1

C34 20DB/LB (MTC)

FRONT COMMON DOOR DRIVER

2

C801 20DB/OR

MODE DOOR 2 DRIVER

ACTUATOR-MODE DOOR-FLOOR TO PANEL-FRONT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C807 20DB/LG (ATC)

COMMON DOOR DRIVER 2

1

C34 20DB/LB (MTC)

FRONT COMMON DOOR DRIVER

2

C29 20DB

MODE DOOR 1 DRIVER

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

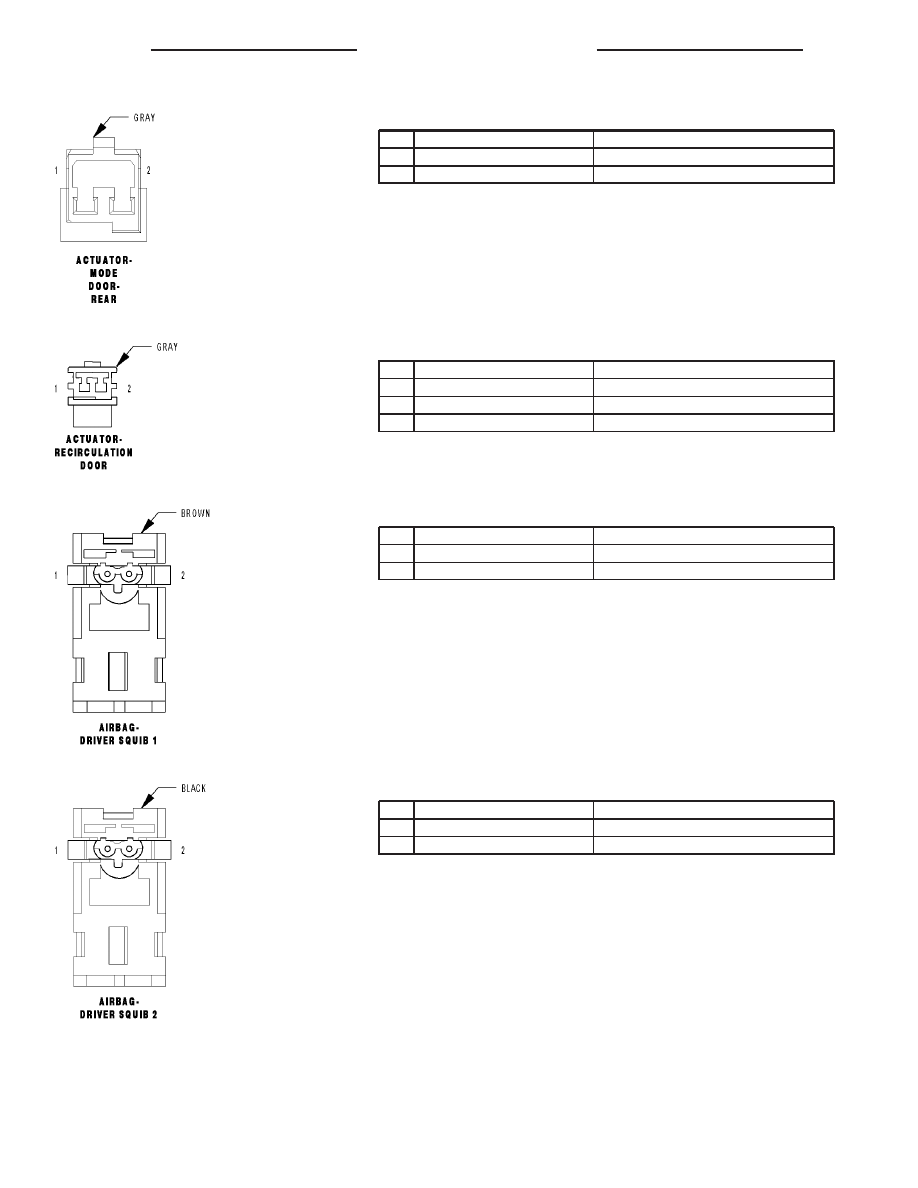

ACTUATOR-MODE DOOR-REAR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C154 20LB/OR

REAR COMMON DOOR DRIVER

2

C53 20LB

REAR MODE DOOR DRIVER

ACTUATOR-RECIRCULATION DOOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (ATC)

COMMON DOOR DRIVER 1

1

C34 20DB/LB (MTC)

FRONT COMMON DOOR DRIVER

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER

AIRBAG-DRIVER SQUIB 1 - BROWN

CAV

CIRCUIT

FUNCTION

1

R45 20BK/BL

DRIVER SQUIB 1 LINE 1

2

R43 20OR/BL

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - BLACK

CAV

CIRCUIT

FUNCTION

1

R63 20OR/BL

DRIVER SQUIB 2 LINE 1

2

R61 20BR/BL

DRIVER SQUIB 2 LINE 2
