Dodge Durango (HB). Manual - part 598

B2307-WASHER SWITCH INPUT CIRCUIT LOW (CONTINUED)

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the Instrument Cluster detects a short condition.

Possible Causes

MULTIFUNCTION SWITCH

(G194) SWITCH MUX CIRCUIT OPEN

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Turn the Washers ON then OFF.

With the Scan Tool, read the Washer DTC’s.

Does the Scan Tool read: B2301-WIPER MODE SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

MULTIFUNCTION SWITCH

Turn the ignition off.

Disconnect the Multifunction Switch harness connector.

Ensure the switch is in the OFF position.

Measure the internal resistance of the Multifunction Switch between the G902 and G194 circuits.

Does the Switch measure more than 5.0 ohms?

Yes

>> Replace the Multifunction Switch in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 15

B2307-WASHER SWITCH INPUT CIRCUIT LOW (CONTINUED)

3.

INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the Instrument Cluster C2 harness connector.

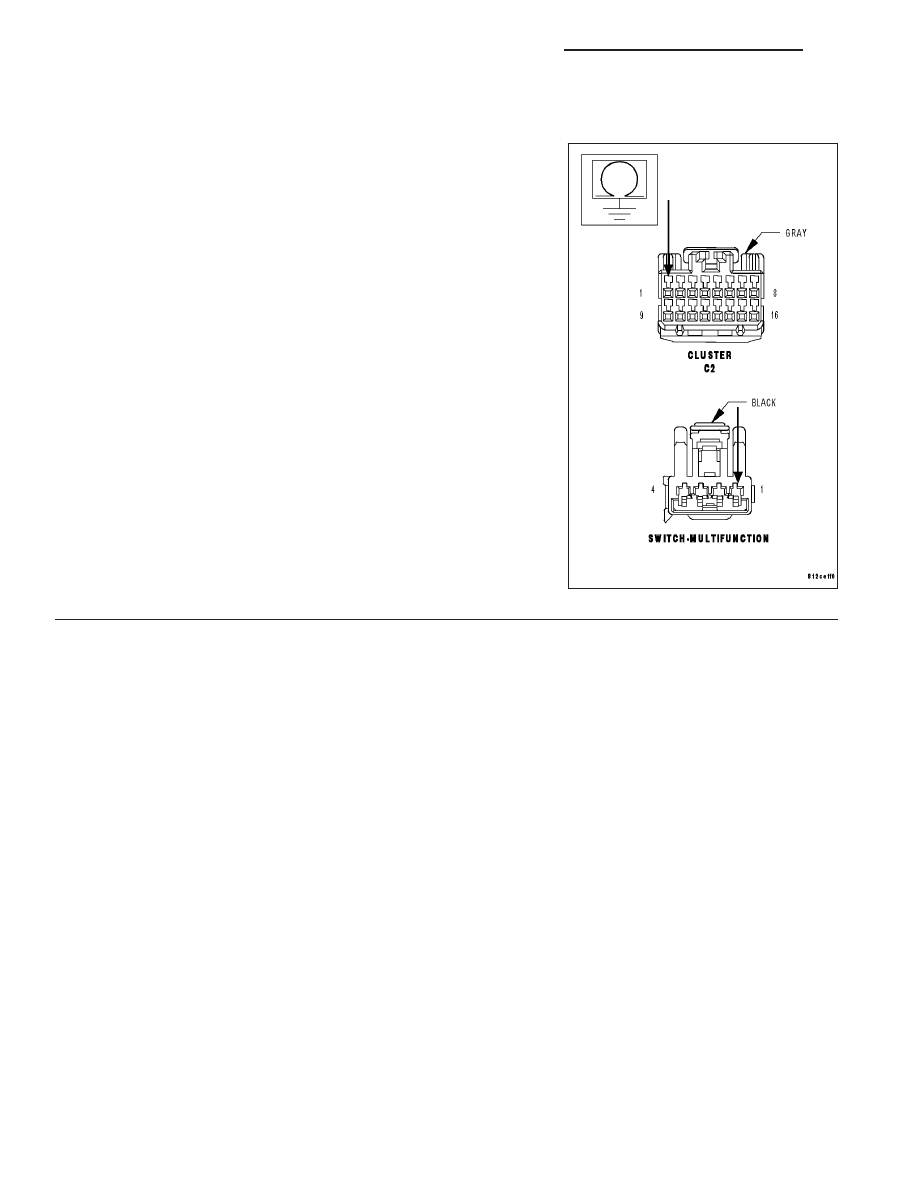

Measure the resistance of the (G194) MUX circuit to ground.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G194) MUX circuit for a short to ground con-

dition.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 16

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB

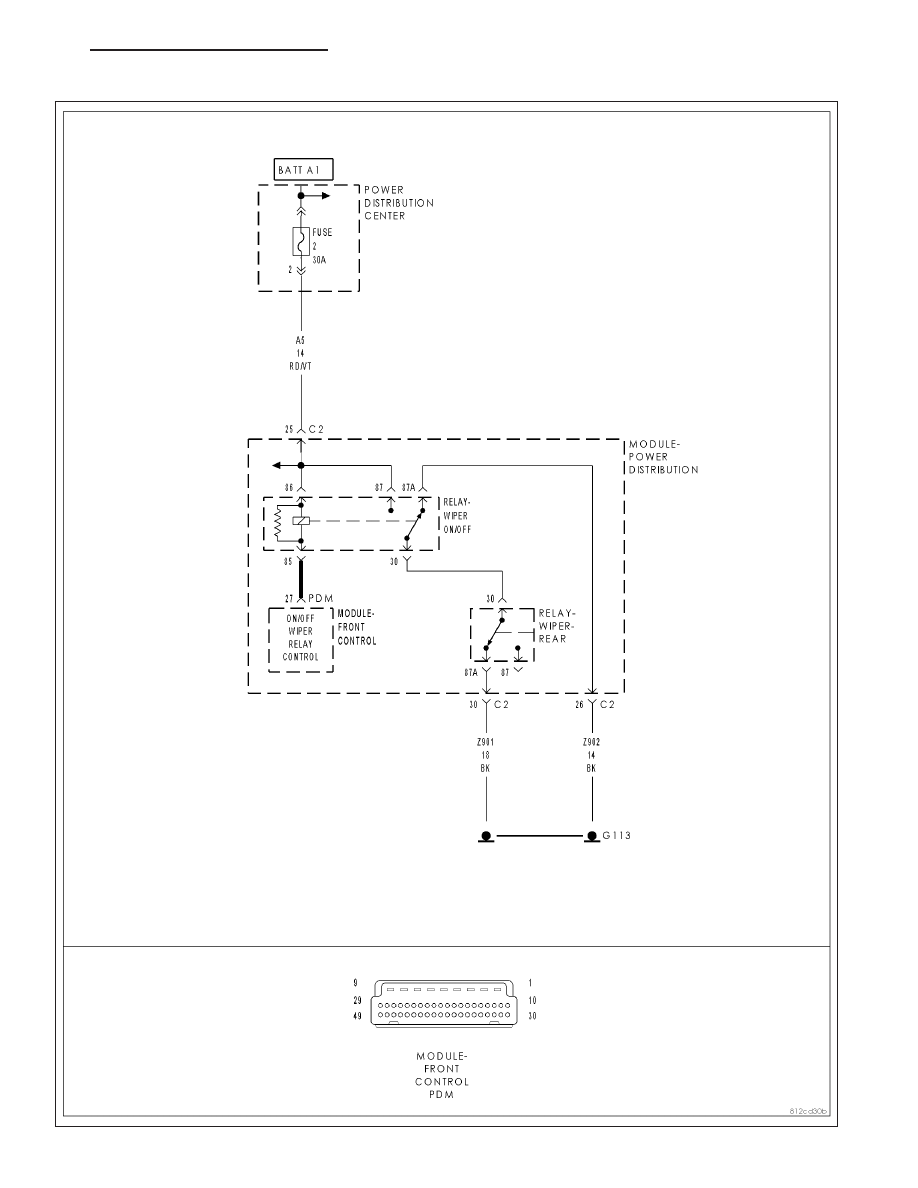

B2313-WIPER ON/OFF CONTROL CIRCUIT LOW

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 17

B2313-WIPER ON/OFF CONTROL CIRCUIT LOW (CONTINUED)

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition.

Possible Causes

WIPER ON/OFF RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2313-WIPER ON/OFF CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

WIPER ON/OFF RELAY

Turn the ignition off.

Install a substitute relay in place of the Wiper On/Off Relay.

Turn the ignition on.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B2313-WIPER ON/OFF CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Wiper On/Off Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 18

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB
