B2313-WIPER ON/OFF CONTROL CIRCUIT LOW (CONTINUED)

3.

Front Control Module

Turn the ignition off.

Remove the Wiper On/Off Relay.

Disconnect the FCM C3 harness connector.

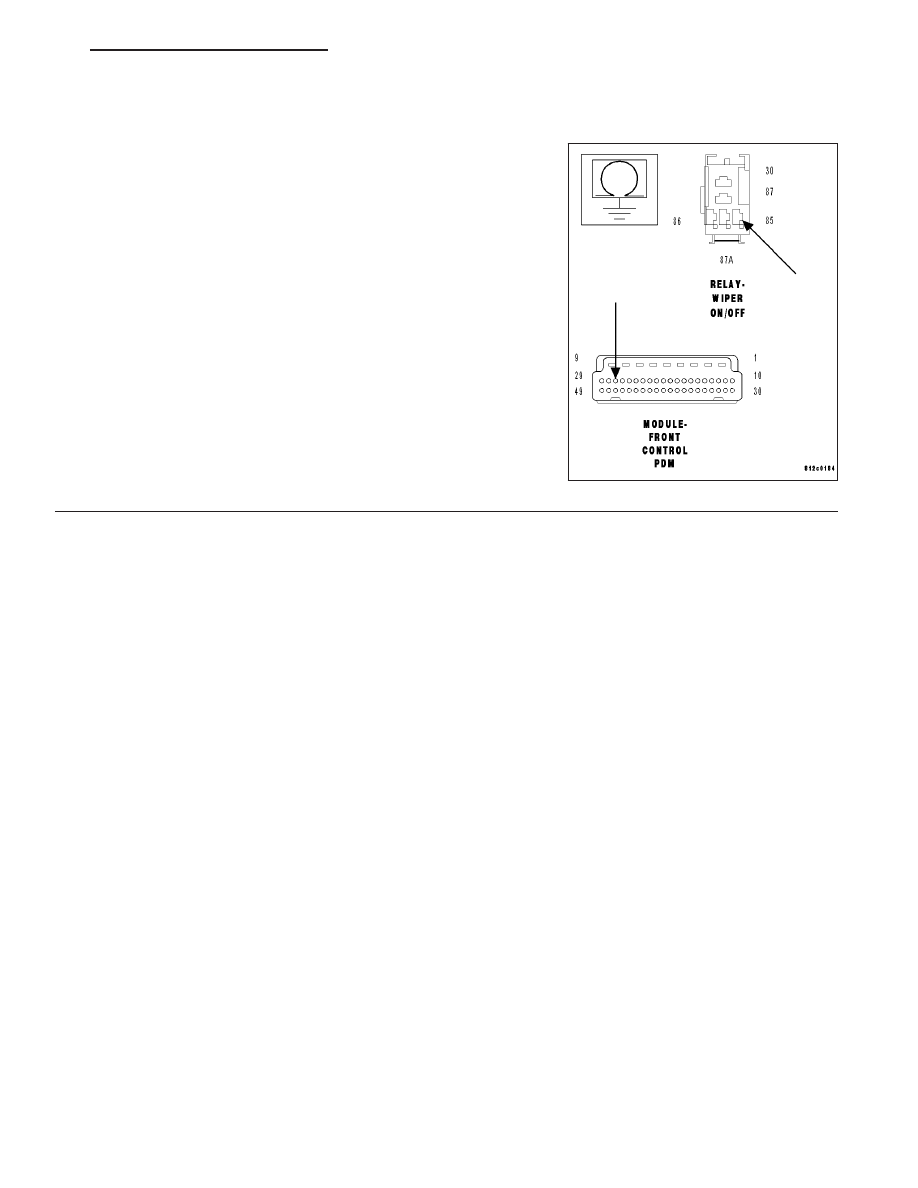

Measure the resistance between ground and the Wiper On/Off Relay
Control circuit in the PDC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center in accordance with

the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 19

B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH

8R - 20

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB

B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH (CONTINUED)

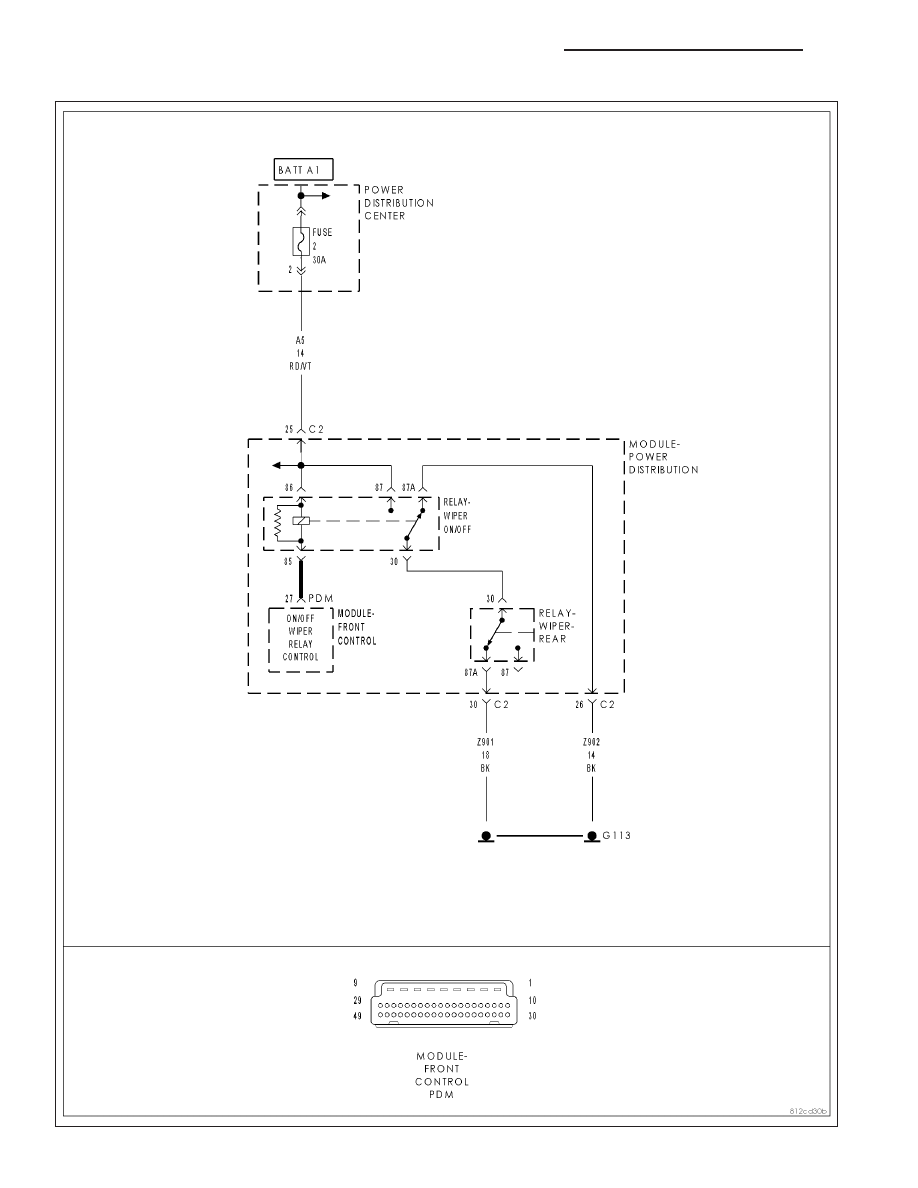

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/HIGH condition.

Possible Causes

WIPER ON/OFF RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

WIPER ON/OFF RELAY

Turn the ignition off.

Remove the Wiper On/Off Relay.

Turn the ignition on.

Activate the Wiper Switch to all speed positions.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH?

Yes

>> Replace the Wiper On/Off Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 21

B2314-WIPER ON/OFF CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Wiper On/Off Relay.

Disconnect the FCM C3 harness connector.

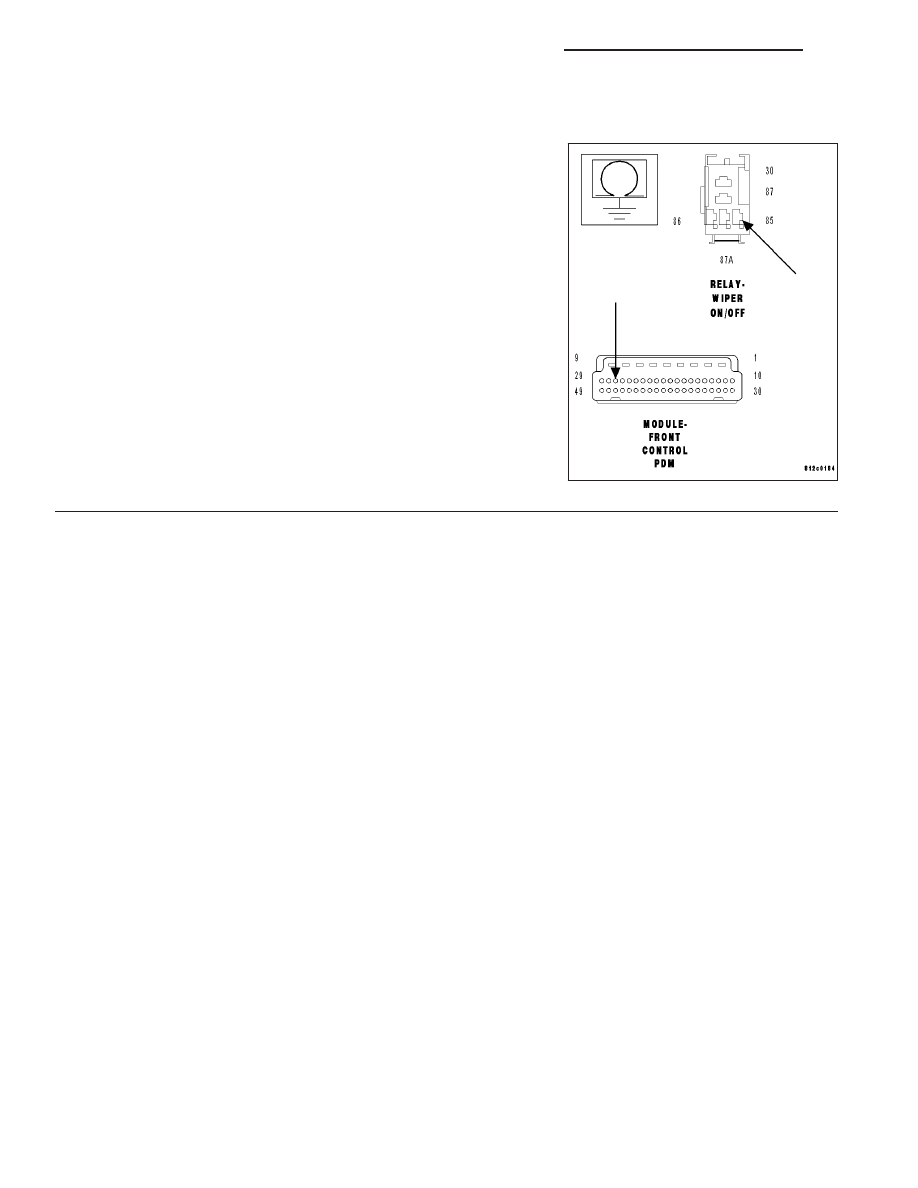

Measure the voltage between ground and the Wiper On/Off Relay
Control circuit in the PDC.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center in accordance with

the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.
