Dodge Durango (HB). Manual - part 596

B2302-WIPER MODE SWITCH INPUT CIRCUIT HIGH (CONTINUED)

3.

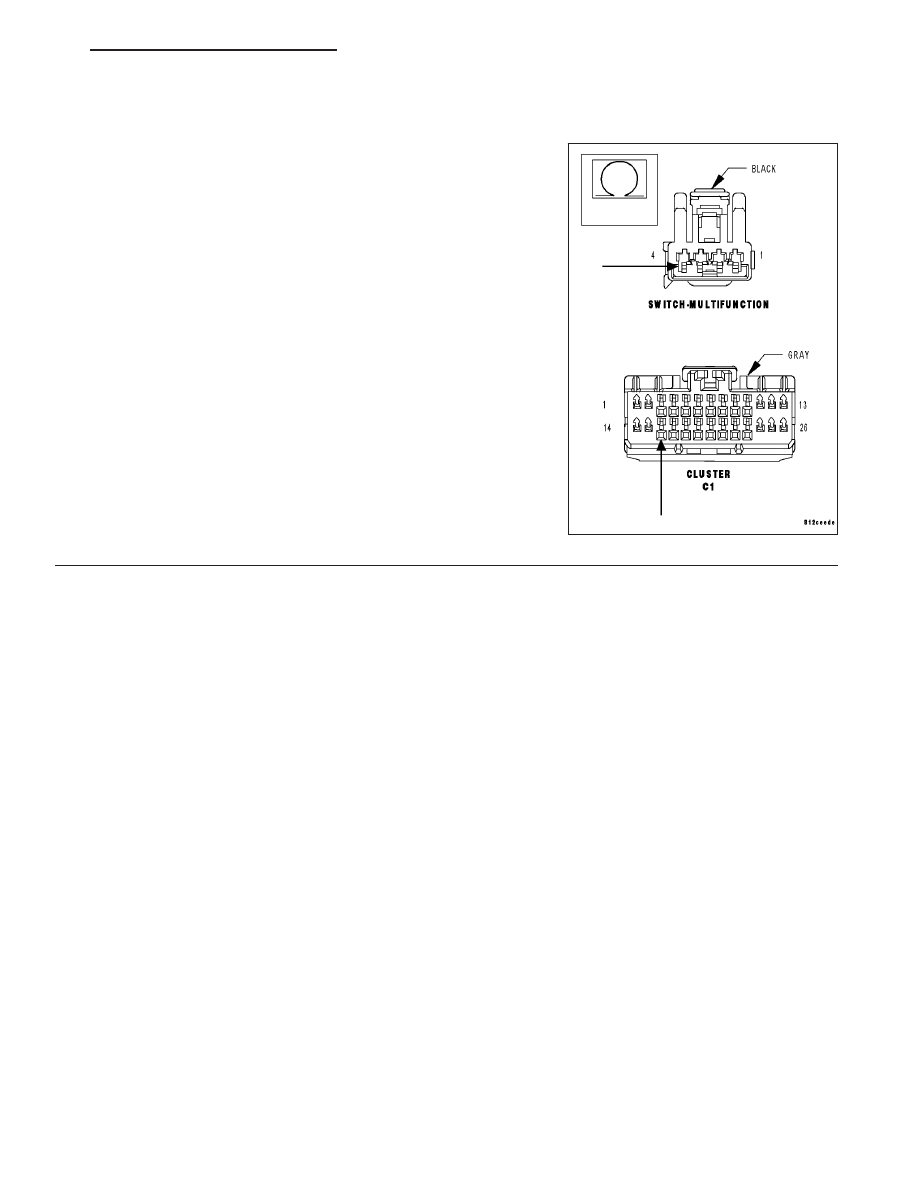

INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the Instrument Cluster C1 harness connector.

Measure the resistance of the (W2) MUX circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (W2) MUX circuit for an open condition.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 7

B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW

8R - 8

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB

B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW (CONTINUED)

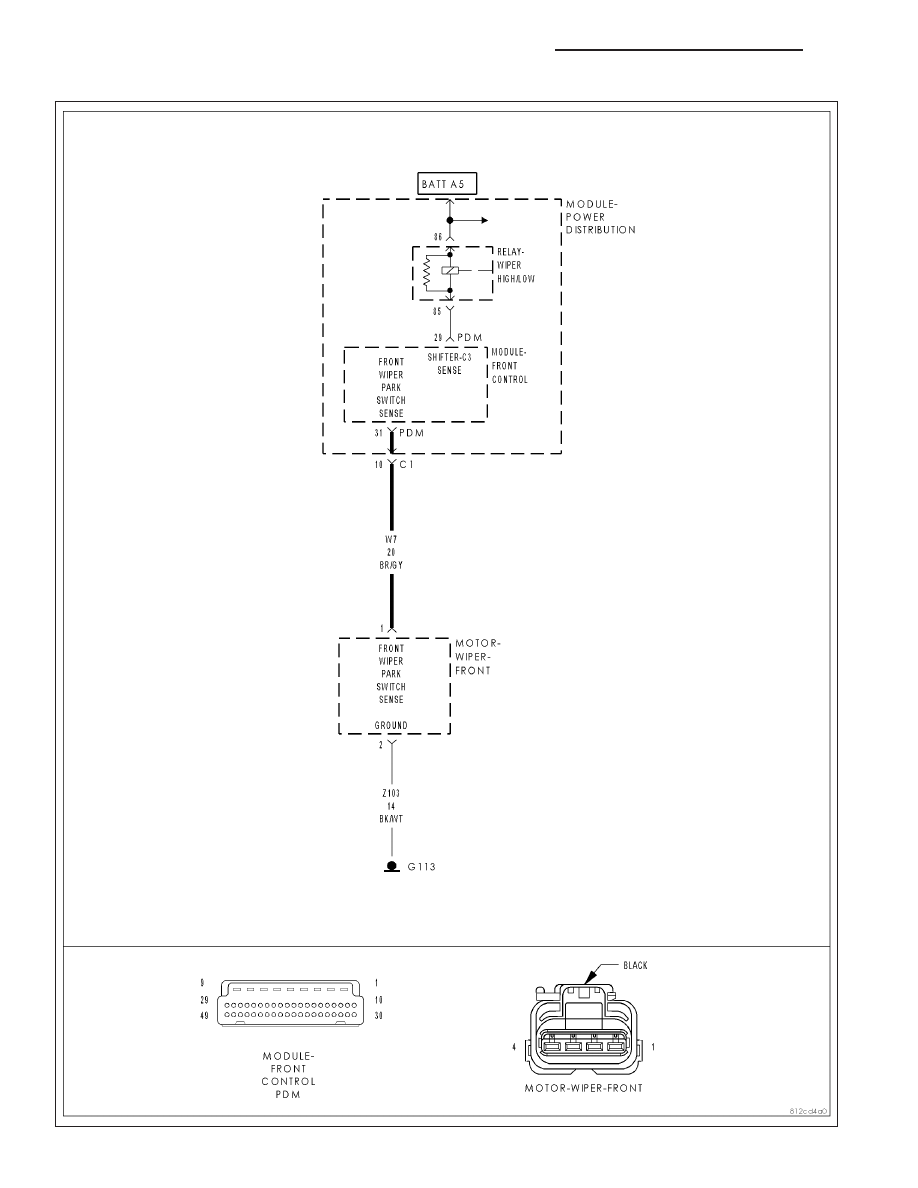

For the Front/Rear Wipers/Washers circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

MULTIFUNCTION SWITCH

(W7) FRONT WIPER PARK SWITCH SENSE CIRCUIT LOW

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers on.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

MULTIFUNCTION SWITCH

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Measure the internal resistance of the Multifunction Switch between cavity 1 and 4 of the switch.

Is the resistance above 5.0 ohms?

Yes

>> Replace the Multifunction Switch in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 9

B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW (CONTINUED)

3.

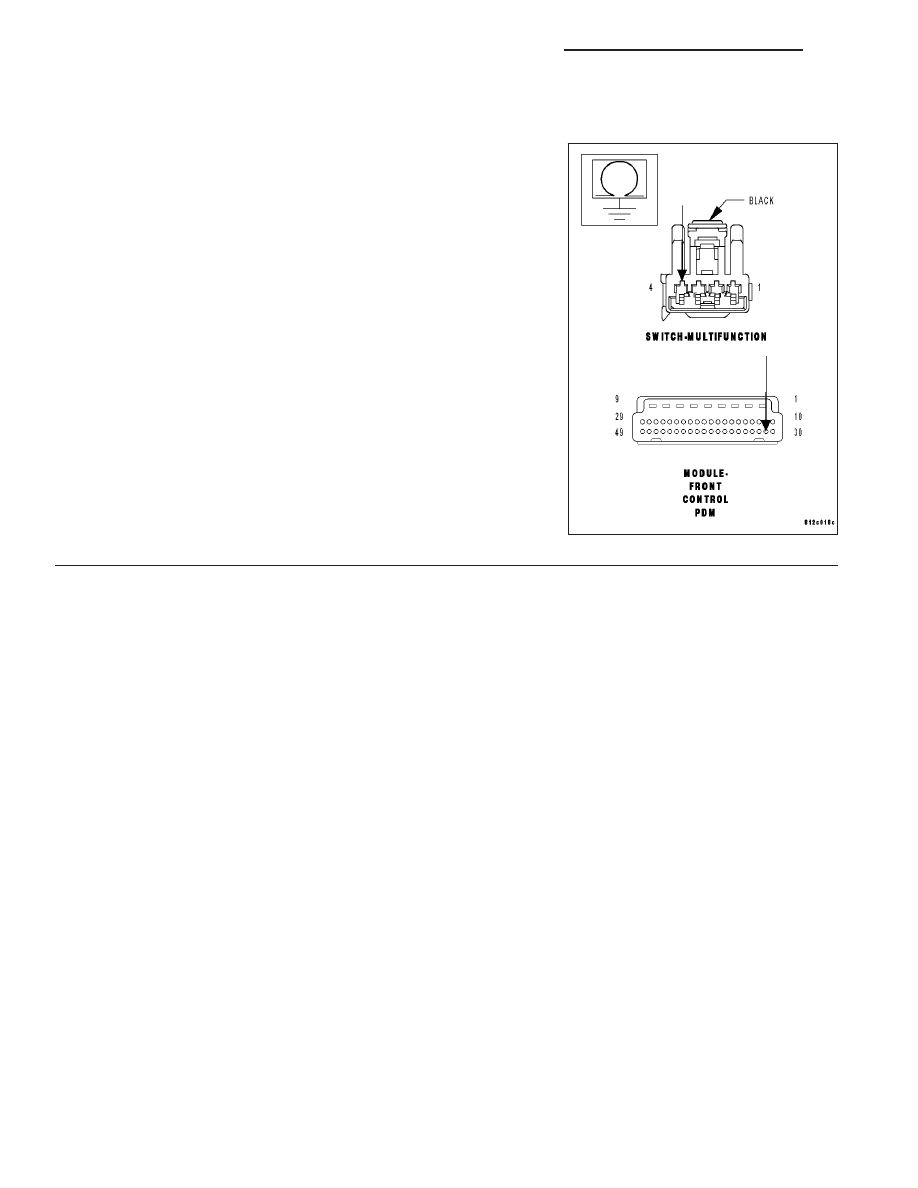

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the FCM C1 harness connector.

Measure the resistance between ground and the (W7) Front Wiper
Park Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W7) Front Wiper Park Switch Sense circuit for

a short condition.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 10

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB
