INSTALLATION

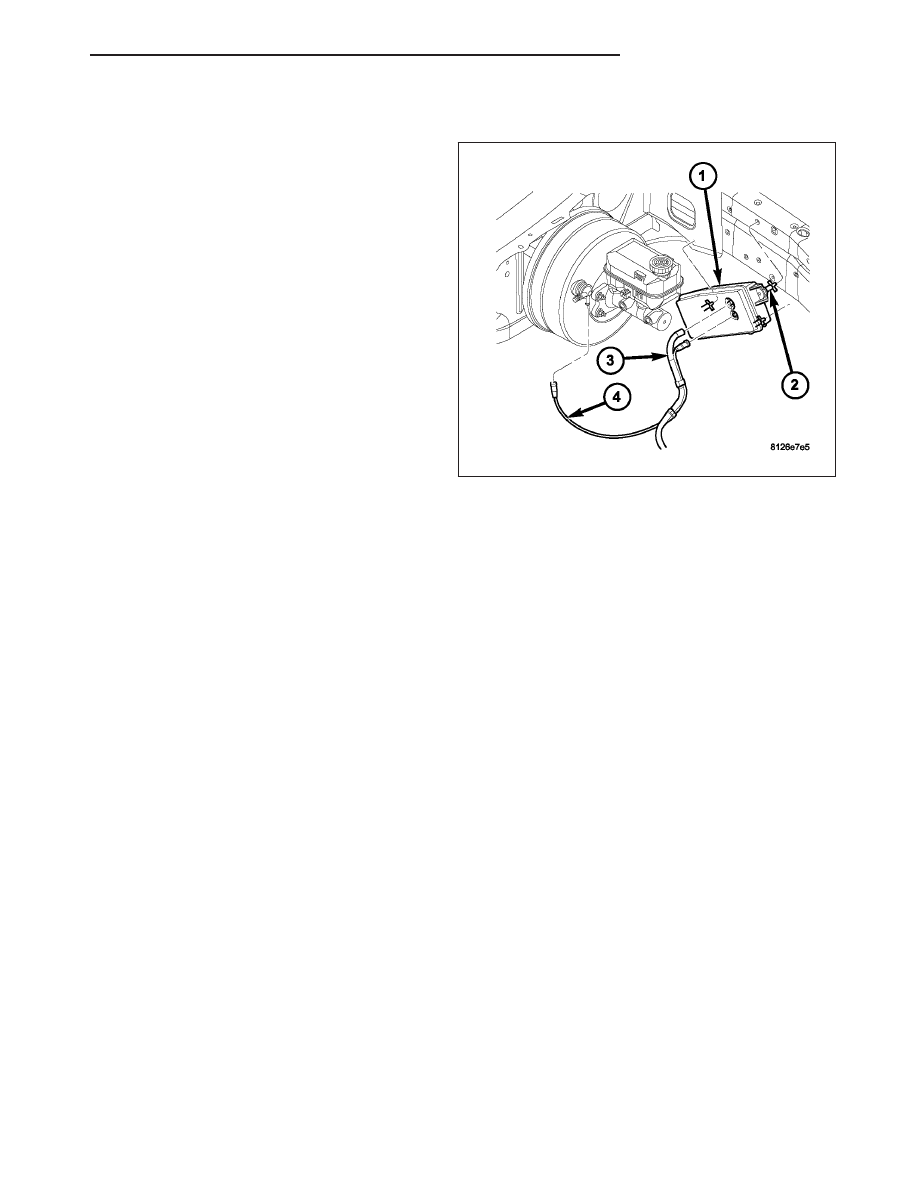

1. Position reservoir (1) onto inner fender.

2. Install three clips (2) to reservoir. Attach reservoir

to inner fender by pushing clips into fender.

3. Connect vacuum lines (3) and (4) to reservoir

fittings.

HB

SPEED CONTROL

8P - 11

VEHICLE THEFT SECURITY

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

VEHICLE THEFT SECURITY - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 84

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1A24-KEY NOT PROGRAMMED

. . . . . . . . . . 2

B1A25-INVALID KEY

. . . . . . . . . . . . . . . . . . . . 3

B1A26-MAXIMUM NUMBER OF KEYS

PROGRAMMED . . . . . . . . . . . . . . . . . . . . . . . . 7

B1A27-SKREEM PROGRAMMING

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . . 8

B1A28-ECM MISMATCH WITH SKIM

. . . . . . . . 9

B1A29–ECM MISMATCH WITH SKIM

. . . . . . . 12

B1A2A-KEY 1 COMMUNICATION ERROR

. . . 15

B1A2BA-KEY 2 COMMUNICATION ERROR

. . 19

B1A2C-KEY 3 COMMUNICATION ERROR

. . . 23

B1A2D-KEY 4 COMMUNICATION ERROR

. . . 27

B1A2E-KEY 5 COMMUNICATION ERROR

. . . 31

B1A2F-KEY 6 COMMUNICATION ERROR

. . . 35

B1A30-KEY 7 COMMUNICATION ERROR

. . . 39

B1A31-KEY 8 COMMUNICATION ERROR

. . . 43

B1A35-UNIDENTIFIED KEY

COMMUNICATION ERROR . . . . . . . . . . . . . . 47

B2101-IGNITION RUN/START INPUT LOW

. . 51

B2102-IGNITION RUN/START INPUT HIGH

. . 54

B210A-SYSTEM VOLTAGE LOW

. . . . . . . . . . 57

B210D-SYSTEM VOLTAGE HIGH

. . . . . . . . . . 61

B210D-BATTERY VOLTAGE LOW

. . . . . . . . . 64

B210E-BATTERY VOLTAGE HIGH

. . . . . . . . . 67

B2204-ECU CONFIGURATION MISMATCH

. . 70

B2205-ORIGINAL VIN MISSING/MISMATCH

. . 71

B2224-SKREEM INTERNAL

. . . . . . . . . . . . . . 74

B2228-SKREEM INTERNAL - RKE

RECEIVER . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

B2229-SKREEM INTERNAL - SKIM

IMMOBILIZER . . . . . . . . . . . . . . . . . . . . . . . . 76

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . 77

U0141-LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 81

U0146-LOST COMMUNICATION WITH

CENTRAL GATEWAY . . . . . . . . . . . . . . . . . . . 81

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . 81

SKREEM VERIFICATION

. . . . . . . . . . . . . . . . 82

STANDARD PROCEDURE

SKREEM VERIFICATION

. . . . . . . . . . . . . . . . 83

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

HB

VEHICLE THEFT SECURITY

8Q - 1

B1A24-KEY NOT PROGRAMMED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition switch on.

Possible Causes

KEY NOT PROGRAMMED

SKREEM

Diagnostic Test

1.

KEY NOT PROGRAMMED

Turn the ignition on.

Using a scan tool, attempt to program the key(s) into the SKREEM.

Was the programming of the key(s) successful?

Yes

>> Programming of the key(s) were successful. Test complete.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

No

>> Replace the ignition key and attempt to program it into the SKREEM. If the DTC resets, replace and

program the SKREEM in accordance with the Service Information.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)
