Dodge Durango (HB). Manual - part 507





B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH (CONTINUED)

5.

CHECK FOR DTC B1B94-PASSENGER SEAT TRACK POSITION SENSOR HIGH WITH PASSENGER SEAT
TRACK POSITION SENSOR DISCONNECTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Passenger Seat Track Position Sensor connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Wait two minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display: B1B94-PASSENGER SEAT TRACK
POSITION SENSOR HIGH?

Yes

>> Go To 6

No

>> Replace the Passenger Seat Track Position Sensor in

accordance with the service information.

Perform the OCS VERIFICATION TEST-VER 1.

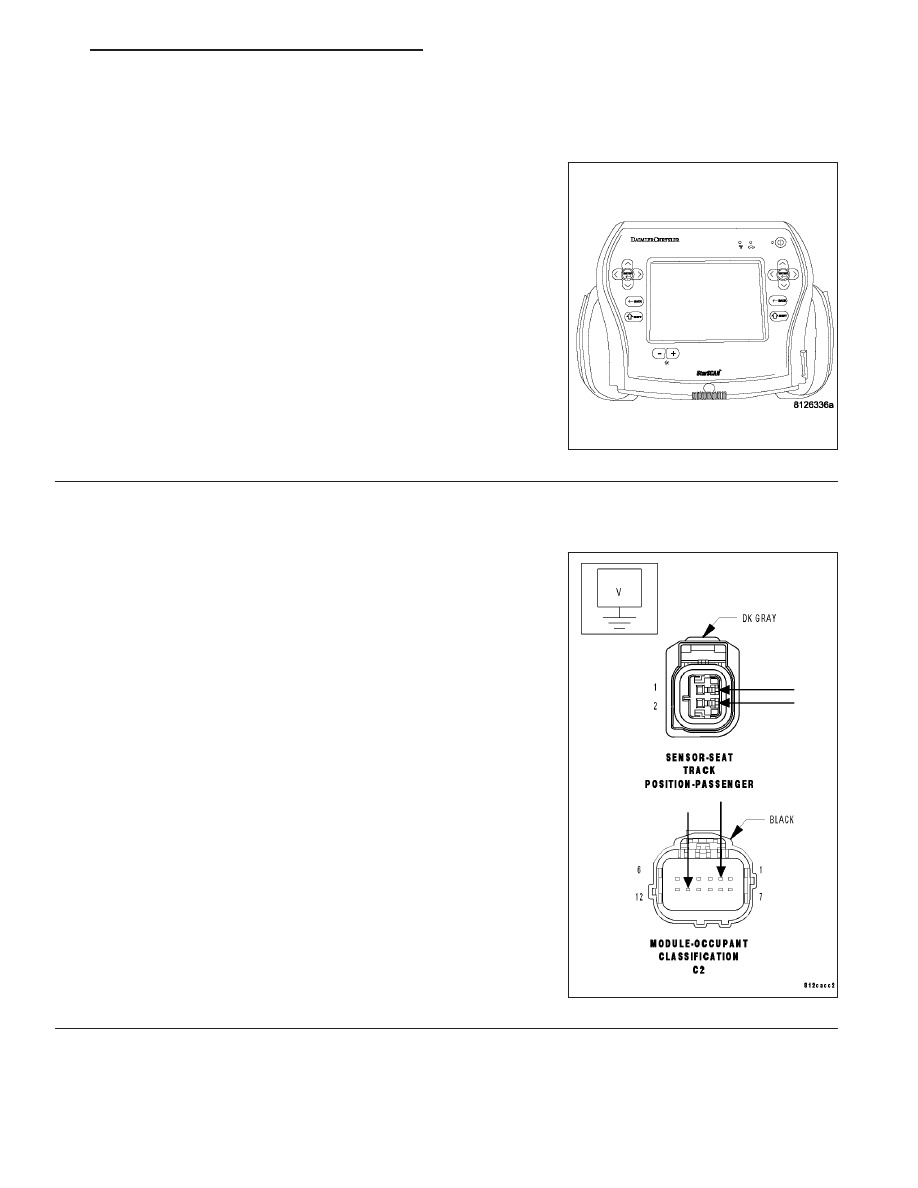

6.

CHECK (R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT & (R264) SEAT POSITION SENSOR
VOLTAGE-PASS CIRCUIT FOR A SHORT TO VOLTAGE

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the OCM C2 connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R261) Seat Position Sensor Data-Pass
circuit.

Measure the voltage of the (R264) Seat Position Sensor Voltage-Pass
circuit.

Is the voltage above 0.2 volts on either circuit?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the service information.

Perform the OCS VERIFICATION TEST-VER 1.

No

>> Go To 7

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 297

B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH (CONTINUED)

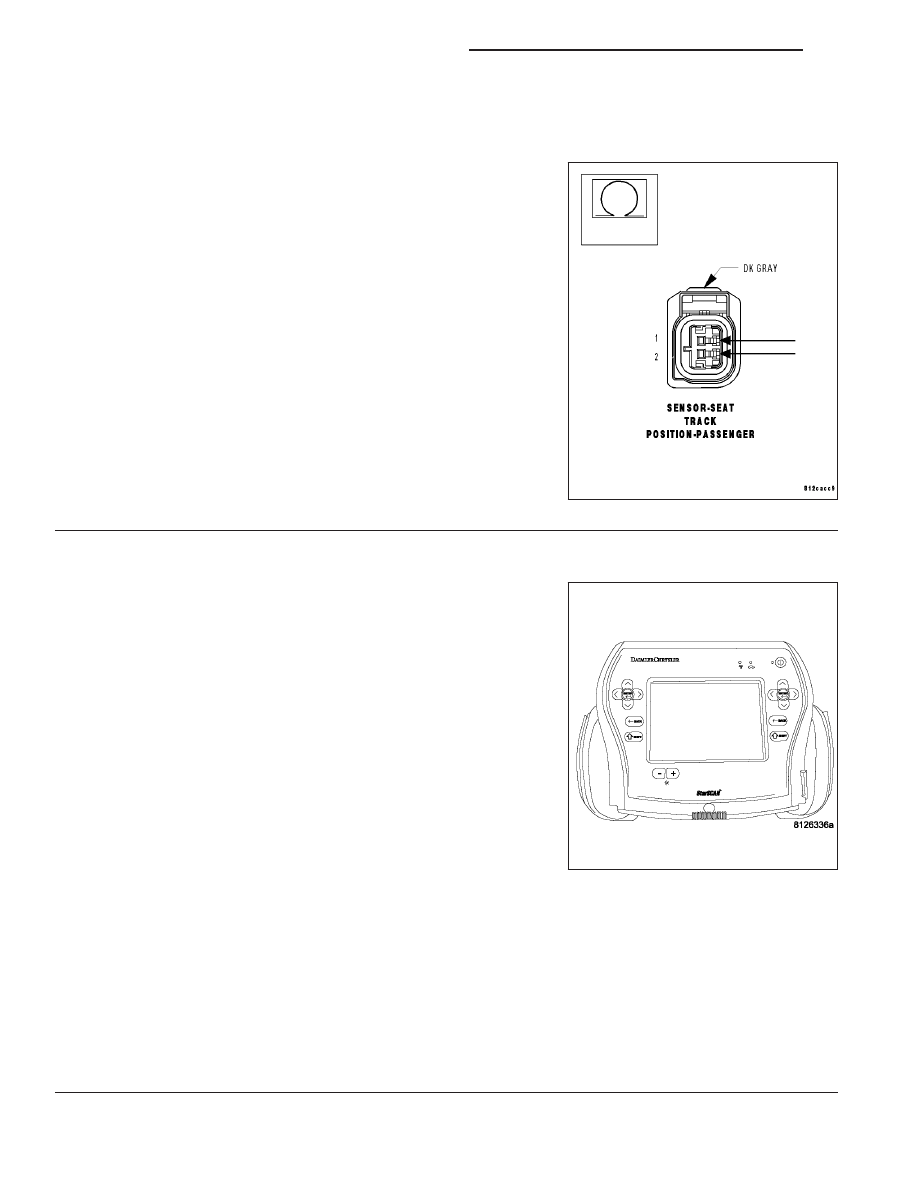

7.

CHECK (R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT FOR A SHORT TO (R264) SEAT
POSITION SENSOR VOLTAGE-PASS CIRCUIT

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Measure the resistance between the (R261) Seat Position Sensor
Data-Pass circuit and the (R264) Seat Position Sensor Voltage-Pass
circuit.

Is the resistance below 10k ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the service information.

Perform the OCS VERIFICATION TEST-VER 1.

No

>> Replace the OCM in accordance with the Service informa-

tion.

Perform the OCS VERIFICATION TEST-VER 1.

8.

TEST FOR AN INTERMITTENT CONDITION

With the scan tool, record and erase all DTC’s from the OCM.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 298

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

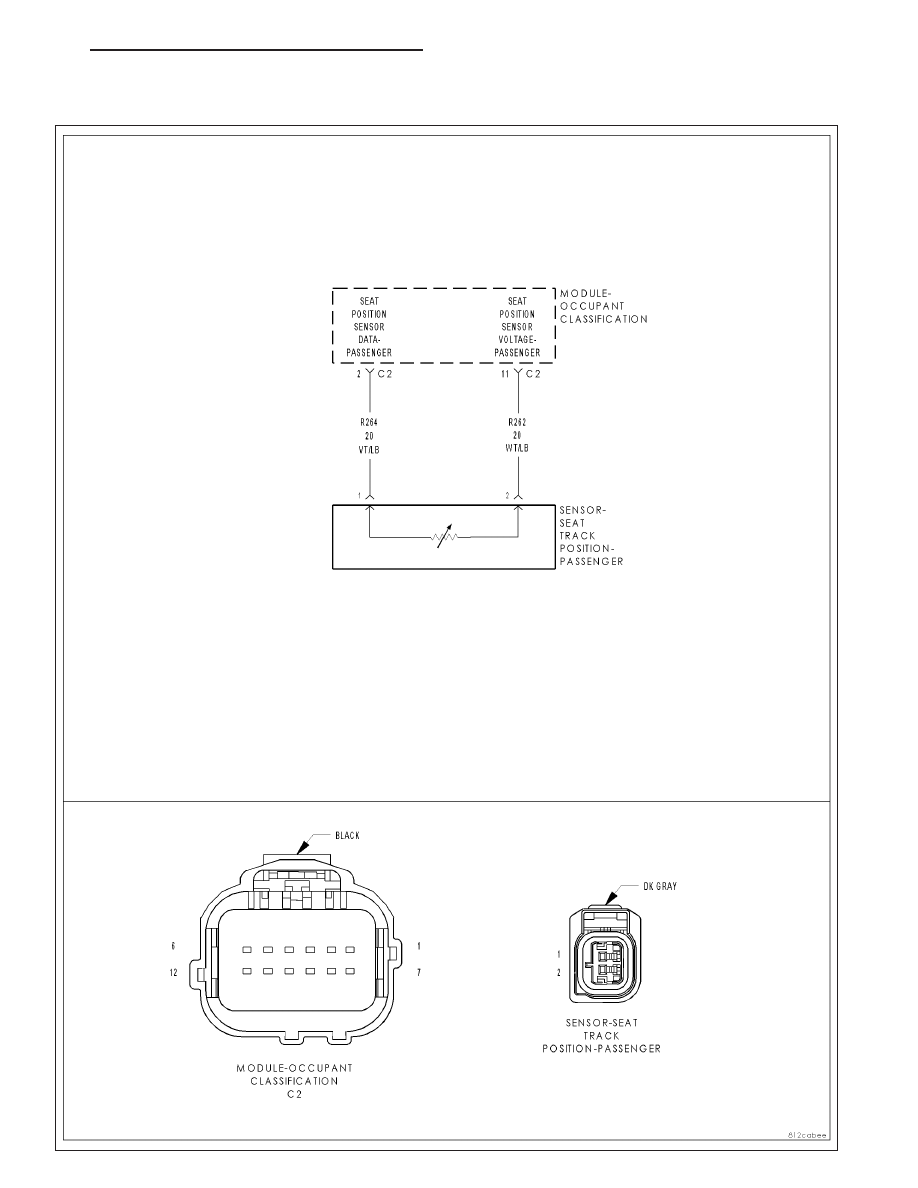

B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION
MISMATCH

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 299

B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH (CONTINUED)

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on the OCM monitors the Seat Track Position Sensors circuits.

•

Set Condition:
If the module detects current on the Seat Track Position Sensors circuits and the module is not configured for
STPS.

Possible Causes

SENSORS

WIRING

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal
faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

8O - 300

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB
