B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW (CONTINUED)

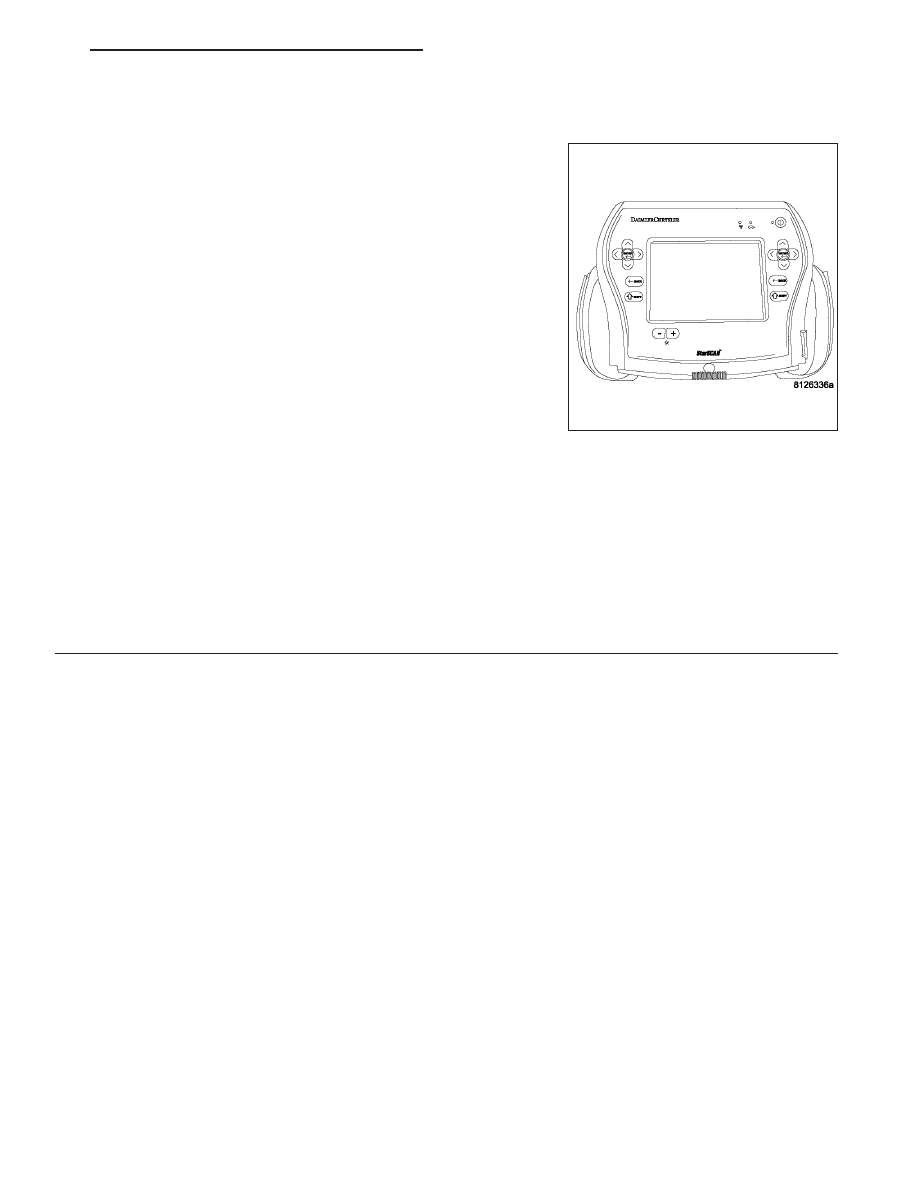

7.

TEST FOR AN INTERMITTENT CONDITION

With the scan tool, record and erase all DTC’s from the OCM.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 293

B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH

8O - 294

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH (CONTINUED)

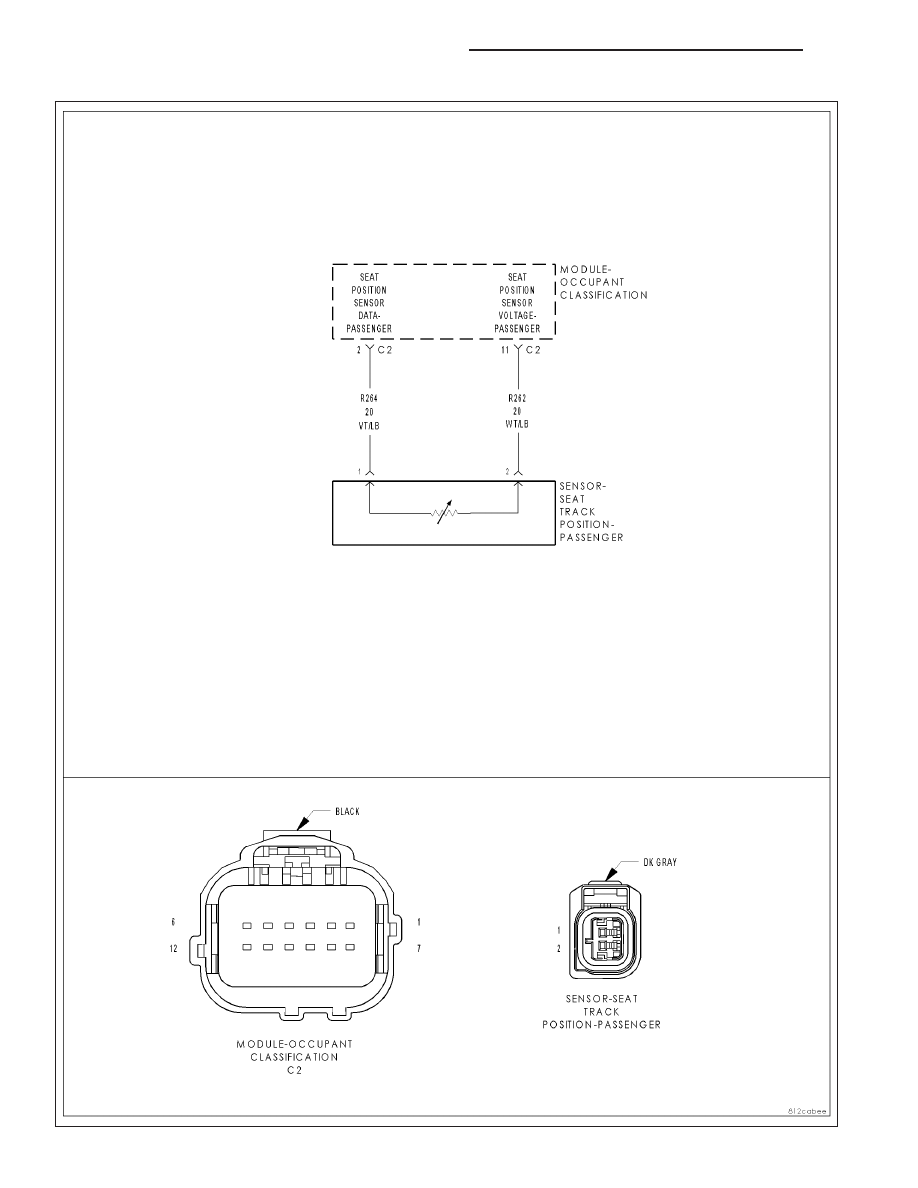

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN and the module is configured for a Seat Track Position
Sensor, the module checks the sensor input current ranges.

•

Set Condition:
If the module detects that the sensor input is greater than or equal to 20.5 mA. This DTC may set when the
current is between 17 mA and 20.5 mA.

Possible Causes

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT, PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT SHORTED TO VOLTAGE

(R264) SEAT POSITION SENSOR VOLTAGE-PASS CIRCUIT SHORTED TO VOLTAGE

(R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT SHORTED TO (R264) SEAT POSITION SENSOR
VOLTAGE-PASS CIRCUIT

PASSENGER SEAT TRACK POSITION SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

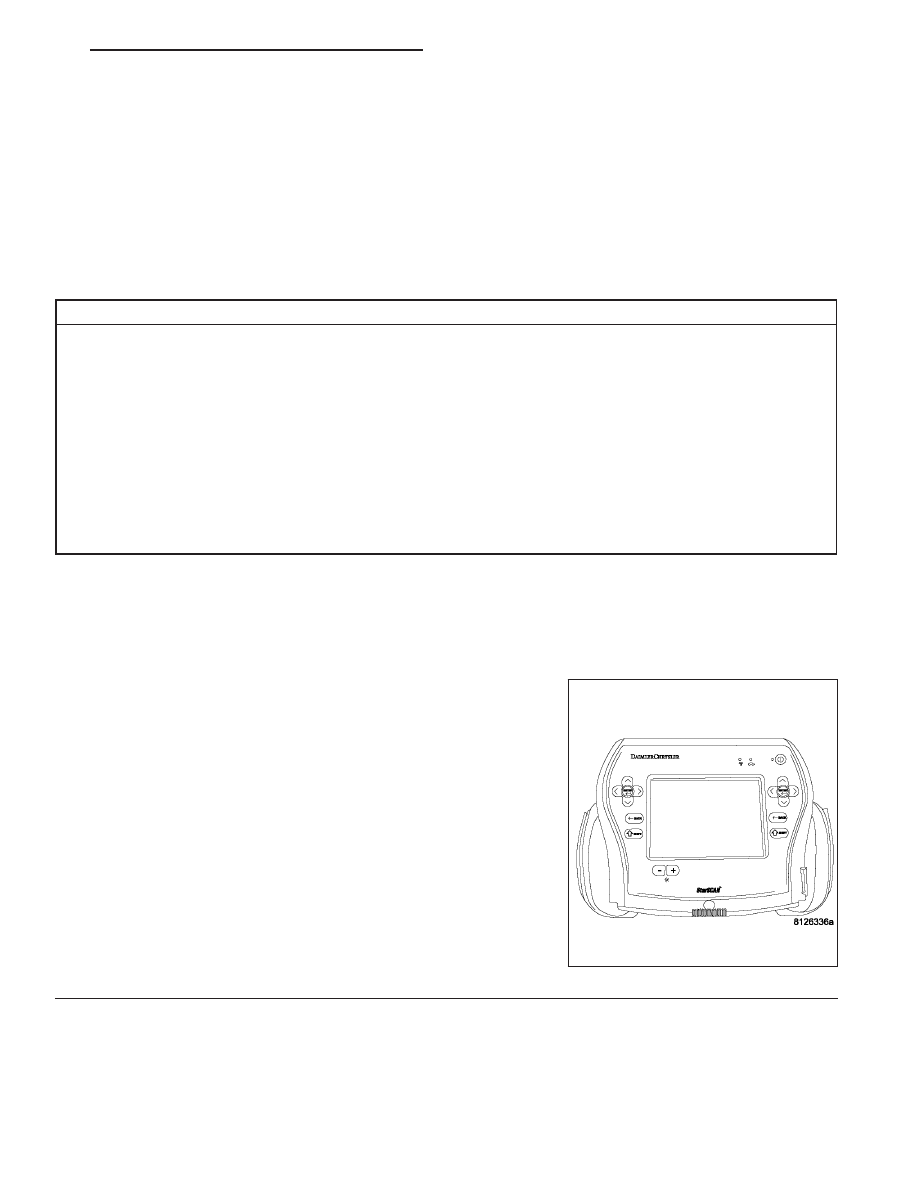

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal
faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 295

B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH (CONTINUED)

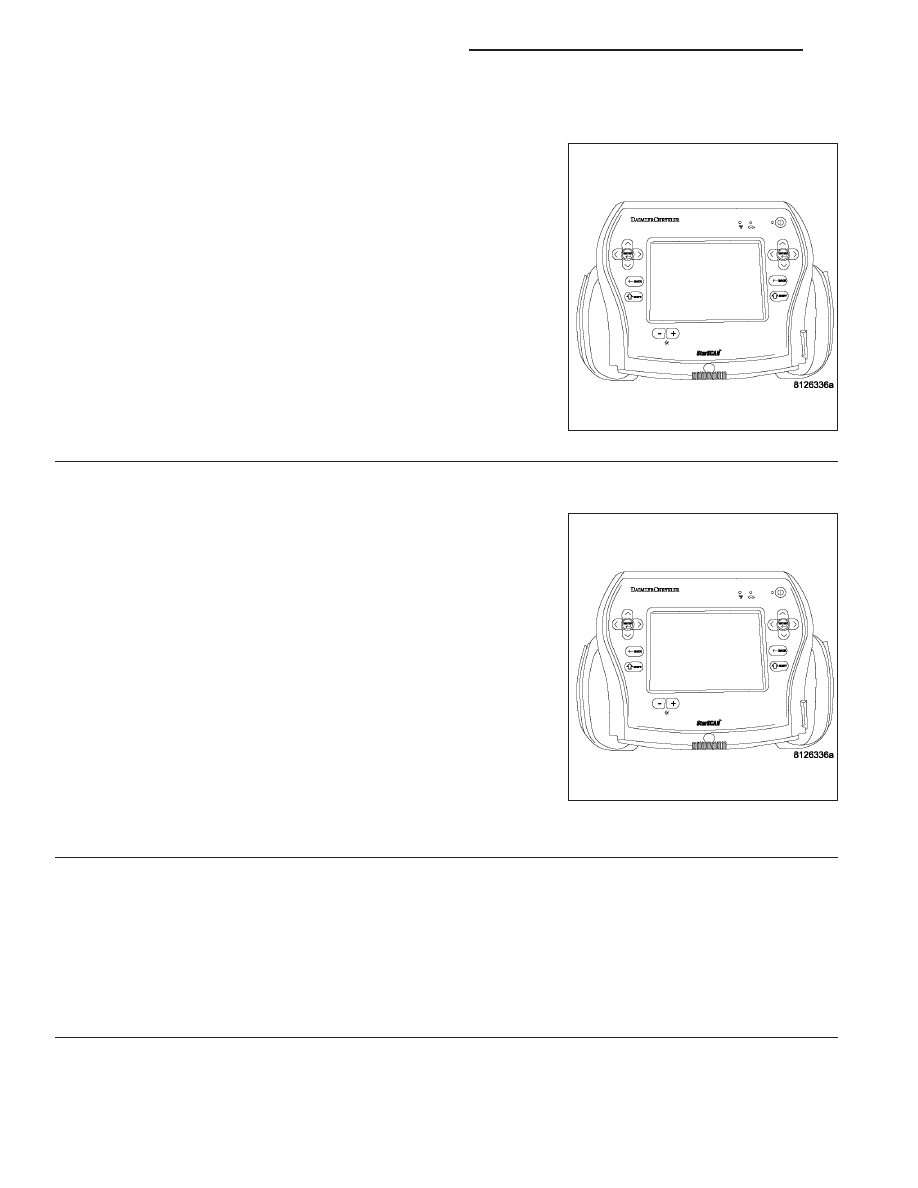

2.

VERIFY THAT DTC B1B94-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT HIGH IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B94-PASSENGER SEAT
TRACK POSITION SENSOR CIRCUIT HIGH?

Yes

>> Go To 3

No

>> Go To 8

3.

INSPECT PASSENGER SEAT HARNESS WIRES & CONNECTORS

With the scan tool, erase OCM DTCs.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the Passenger
Seat Harness wiring and connectors. Look for chaffed, pierced,
pinched, or partially broken wires and broken, bent, pushed out,
spread, corroded, or contaminated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 5

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCS VERIFICATION TEST - VER 1.
