B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 289

B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW (CONTINUED)

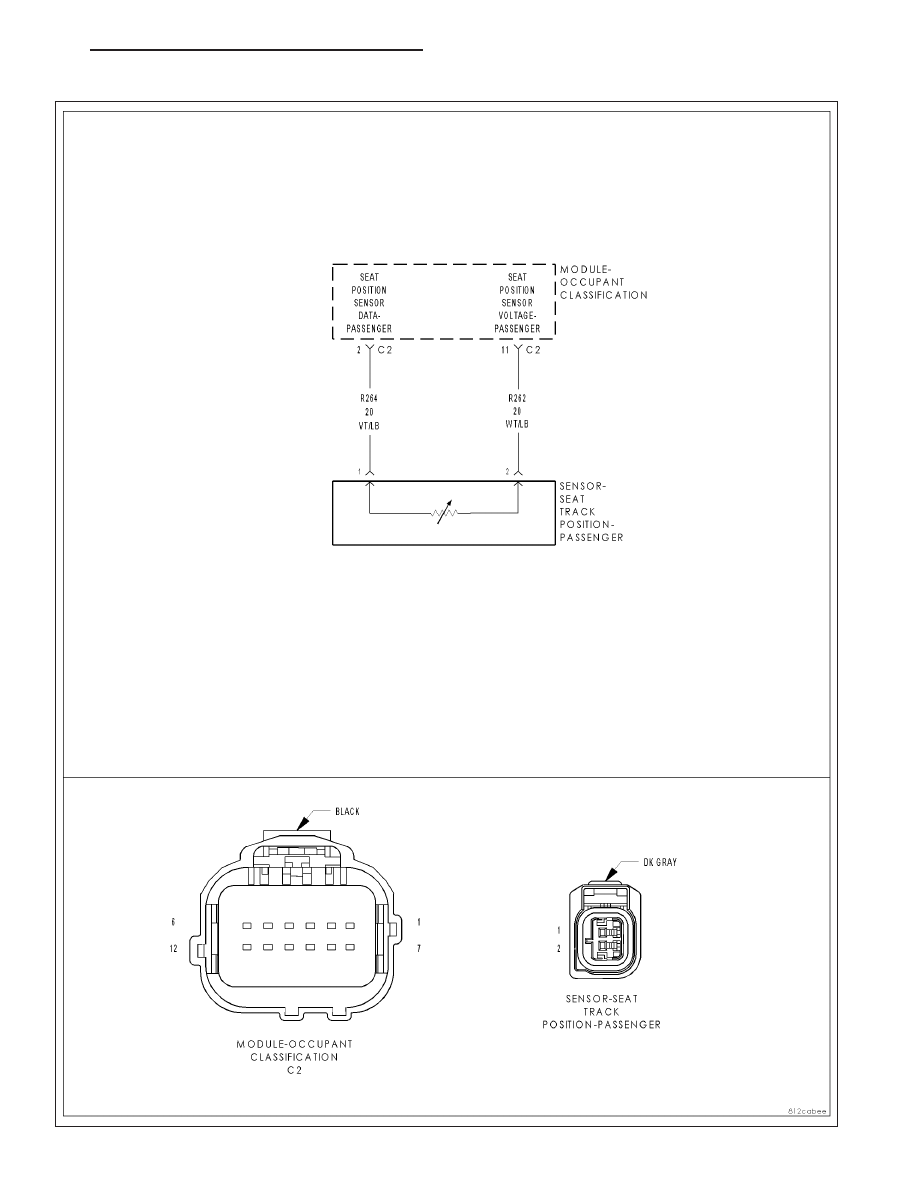

For the Occupant Classification circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN and the module is configured for a Seat Track Position
Sensor, the module checks the sensor input current ranges.

•

Set Condition:
If the module detects that the sensor input is less than or equal to 0.3 mA. This DTC may set when the current
is between 0.3 mA and 2.0 mA.

Possible Causes

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT, PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R262) SEAT POSTION SENSOR DATA-PASS CIRCUIT SHORTED TO GROUND

(R264) SEAT POSITION SENSOR VOLTAGE-PASS CIRCUIT SHORTED TO GROUND

(R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT OPEN

(R264) SEAT POSITION SENSOR VOLTAGE-PASS CIRCUIT OPEN

PASSENGER SEAT TRACK POSITION SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

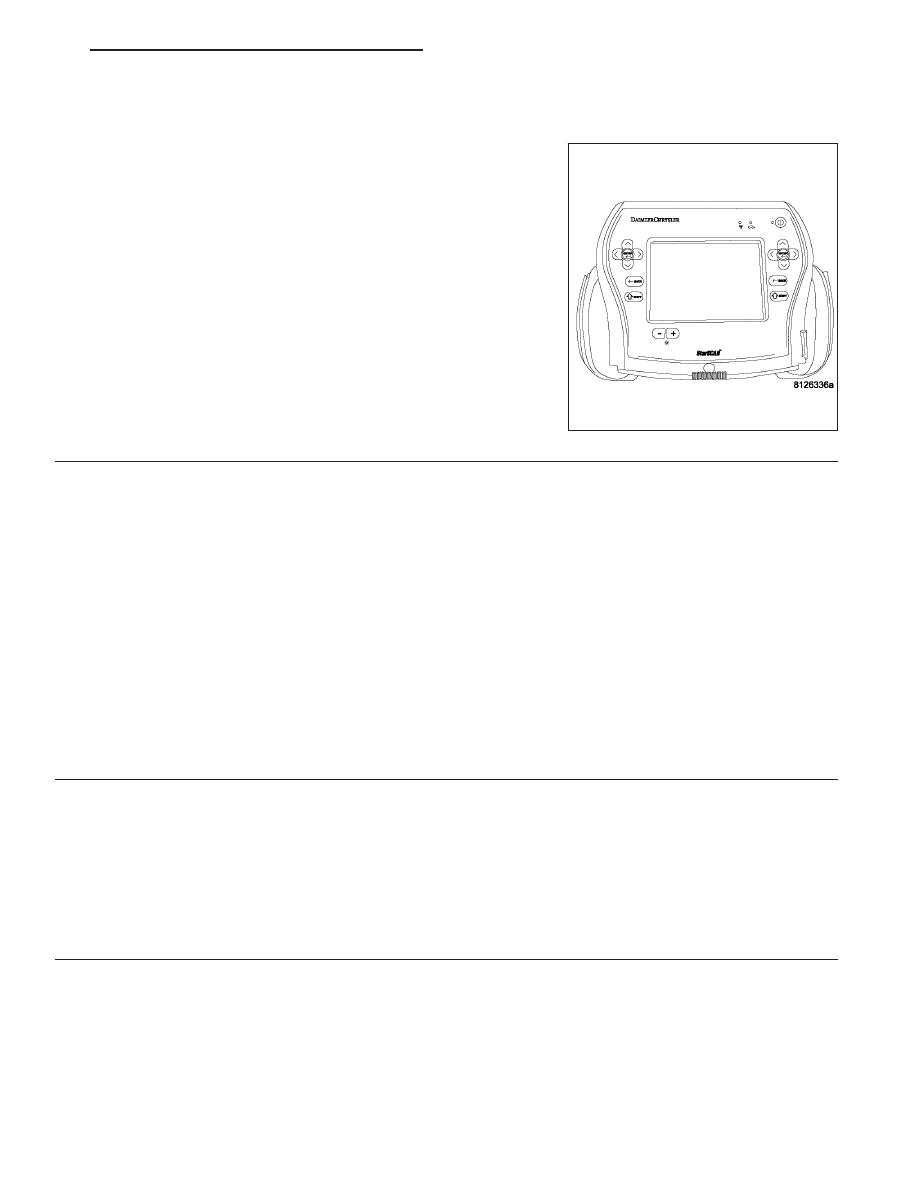

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal
faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

8O - 290

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW (CONTINUED)

2.

VERIFY THAT DTC B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW IS ACTIVE

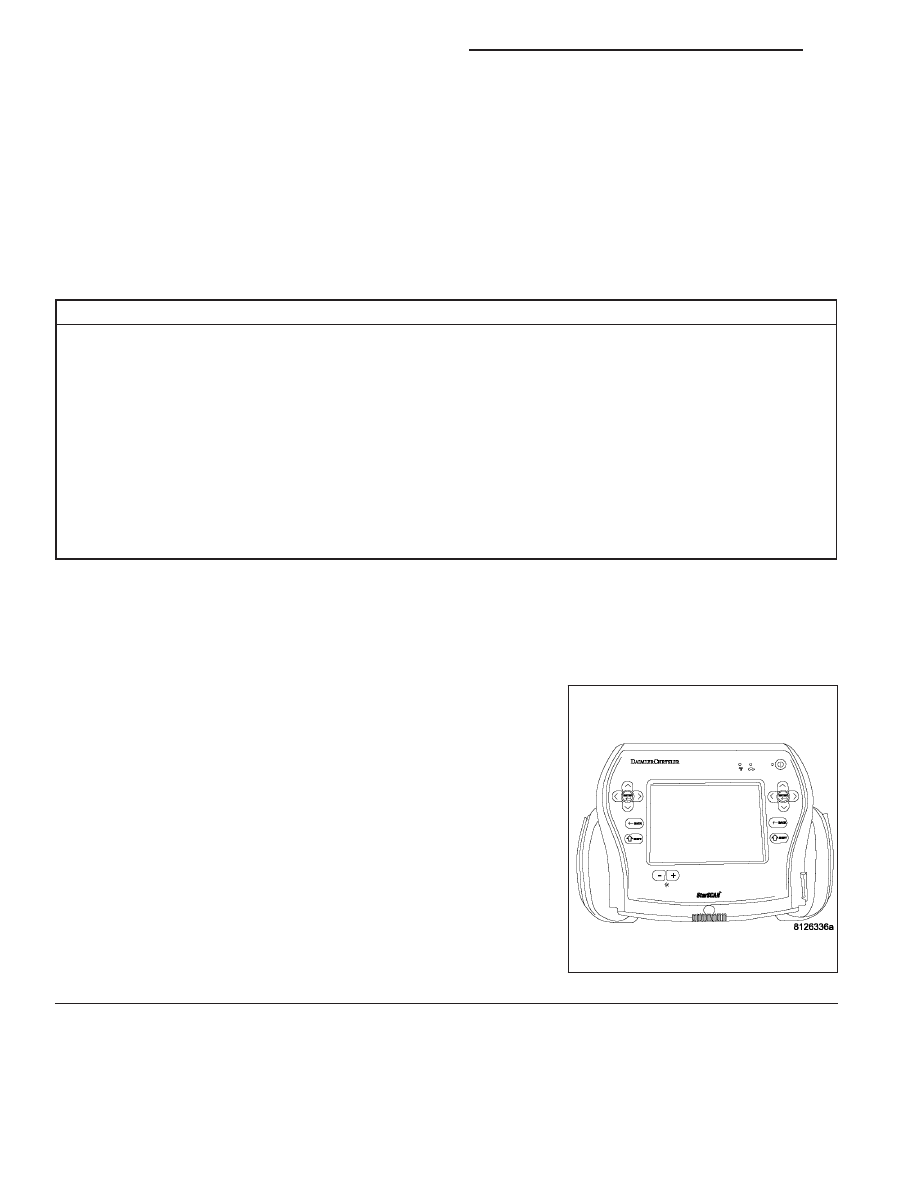

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B93-PASSENGER SEAT
TRACK POSITION SENSOR CIRCUIT LOW?

Yes

>> Go To 3

No

>> Go To 7

3.

INSPECT PASSENGER SEAT HARNESS WIRES & CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 5

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCS VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 291

B1B93-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT LOW (CONTINUED)

5.

CHECK (R264) SEAT POSITION SENSOR VOLTAGE-PASS CIRCUIT & (R262) SEAT POSITION SENSOR
DATA-PASS CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (R264) Seat Position
Sensor Voltage-Pass circuit.

Measure the resistance between ground and the (R262) Seat Position
Sensor Data-Pass circuit.

Is the resistance below 10k ohms on either circuit?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the service information.

Perform the OCS VERIFICATION TEST-VER 1.

No

>> Go To 6

6.

CHECK (R262) SEAT POSITION SENSOR DATA-PASS CIRCUIT & (R264) SEAT POSITION SENSOR
VOLTAGE-PASS CIRCUIT FOR AN OPEN

Disconnect the OCM C2 connector.

Measure the resistance of the (R262) Seat Position Sensor Data-Pass
circuit between the OCM C2 connector and the Passenger Seat Track
Position Sensor connector.

Measure the resistance of the (R264) Seat Position Sensor Voltage-
Pass circuit between the OCM C2 connector and the Passenger Seat
Track Position Sensor connector.

Is the resistance of either circuit above 5.0 ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the service information.

Perform the OCS VERIFICATION TEST-VER 1.

No

>> Replace the OCM in accordance with the service informa-

tion.

Perform the OCS VERIFICATION TEST-VER 1.
