Dodge Durango (HB). Manual - part 425

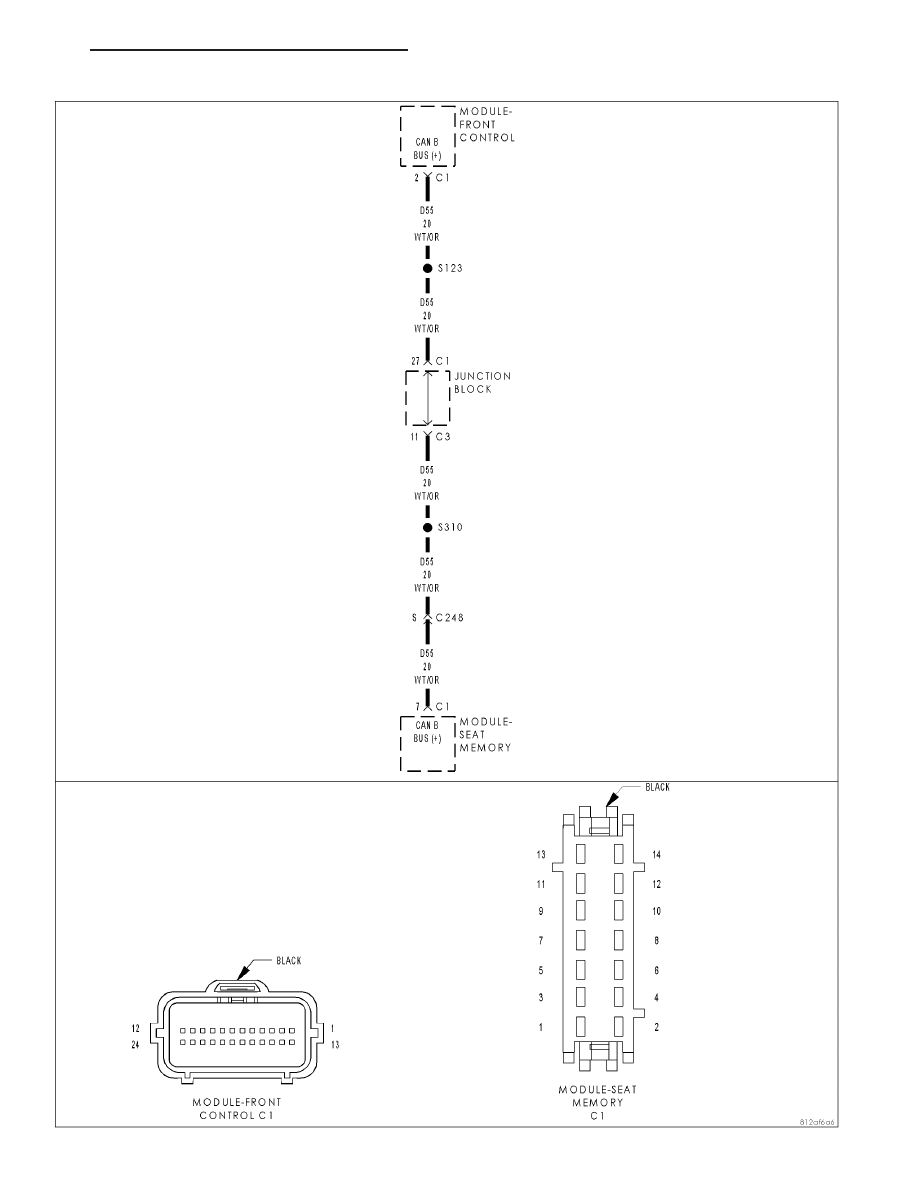

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
The Seat Memory Module detects the (D55) CAN B Bus (+) circuit or (D54) CAN B Bus (-) circuit open.

Possible Causes

(D55) CAN B BUS (+) CIRCUIT OPEN

(D54) CAN B BUS (-) CIRCUIT OPEN

SEAT MEMORY MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase MSM DTC’s

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active MSM DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 213

U0020-CAN B BUS OFF PERFORMANCE —

(CONTINUED)

2.

(D55) CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Seat Memory Module C1 harness connector.

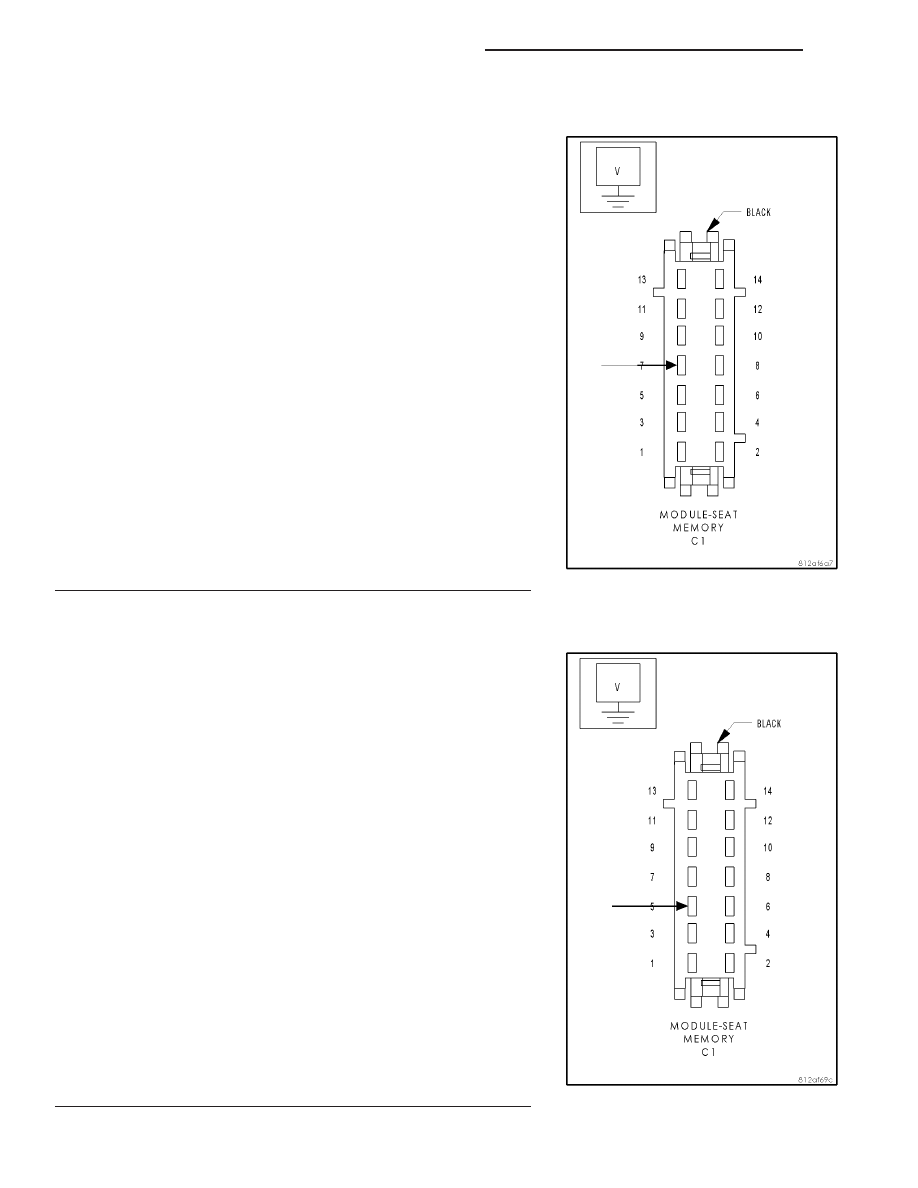

Measure the voltage between the (D55) CAN B Bus (+) circuit and
ground.

Is there any voltage present?

Yes

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Seat Memory Module in accor-
dance with the service information.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

No

>> Repair the (D55) CAN B Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

3.

(D54) CAN B BUS (-) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Seat Memory Module C1 harness connector.

Measure the voltage between the (D54) CAN B Bus (-) circuit and
ground.

Is there any voltage present?

Yes

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Seat Memory Module in accor-
dance with the service information.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

No

>> Repair the (D54) CAN B Bus (-) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8N - 214

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

U0020-CAN B BUS OFF PERFORMANCE —

(CONTINUED)

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 215

U0021-CAN B BUS (+) CIRCUIT OPEN

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
The Seat Memory Module detects the (D55) CAN B Bus (+) circuit is open.

Possible Causes

(D55) CAN B BUS (+) CIRCUIT OPEN

SEAT MEMORY MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase MSM DTC’s

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active MSM DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

8N - 216

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

U0021-CAN B BUS (+) CIRCUIT OPEN —

(CONTINUED)
