Dodge Durango (HB). Manual - part 423

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the seat motor is activated.

•

Set Condition:
Seat becomes de-standardized. If the seat is not standardized, an Easy Exit/Entry function can not be
performed. If seat is standardized (learn seat cushion horizontal front hardstop) and then becomes de-
standardized (conditions are: seat cushion motor is 5% past the expected hard stop position or seat
cushion hall sensor failure is occured), a DTC is logged.

Possible Causes

OTHER DIAGNOSTIC TROUBLE CODES SET IN THE SEAT MEMORY MODULE

SEAT STANDERDIZATION ROUTINE NOT PERFORMED

Diagnostic Test

1.

CHECK FOR RELATED DIAGNOSTIC TROUBLE CODES

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display any seat position sensor or circuit
performance DTC’s?

Yes

>> Diagnose and repair the other DTC(s) first. Refer to the

Table of Contents in this Section for a complete list of
symptoms.

No

>> Go To 2

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 205

B1D9B–SEAT HORIZONTAL FRONT STOP NOT LEARNED

2.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the seat in the full forward horizontal position.

With the scan tool, read DTC’s.

Does the scan tool display B1D9B–SEAT HORIZONTAL FRONT
STOP NOT LEARNED?

Yes

>> With the scan tool, perform the MSM Standard Routine.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

8N - 206

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D9B–SEAT HORIZONTAL FRONT STOP NOT LEARNED —

(CONTINUED)

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Engine running, during seat motor operation.

•

Set Condition:This code is set immediately after the Seat Memory Module receives a low charging sys-
tem voltage message over the CAN B Bus or detects voltage under 9.5 volts on the (A940) Fused B(+)
circuit.

Possible Causes

CHARGING SYSTEM VOLAGE LOW

(A940) FUSED B(+) CIRCUIT

SEAT MEMORY MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

CHECK PCM FOR CHARGING SYSTEM DTC

With the scan tool, read Powertrain Control Module DTC’s.

Are there any Charging System DTC’s set in the Powertrain
Control Module?

Yes

>> (Refer to 8 - ELECTRICAL/CHARGING - DIAGNOSIS

AND TESTING) for Charging System diagnostic proce-
dures.

No

>> Go To 2

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 207

B210D-BATTERY VOLTAGE LOW

2.

VERIFY THAT DTC B210D-BATTERY VOLTAGE LOW IS
ACTIVE

With the scan tool, record and erase DTC’s

Turn the ignition switch to the Off position then start the engine and
operate the driver power seat.

With the scan tool, read DTC’s.

Does the DTC B210D-BATTERY VOLTAGE LOW reset?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

3.

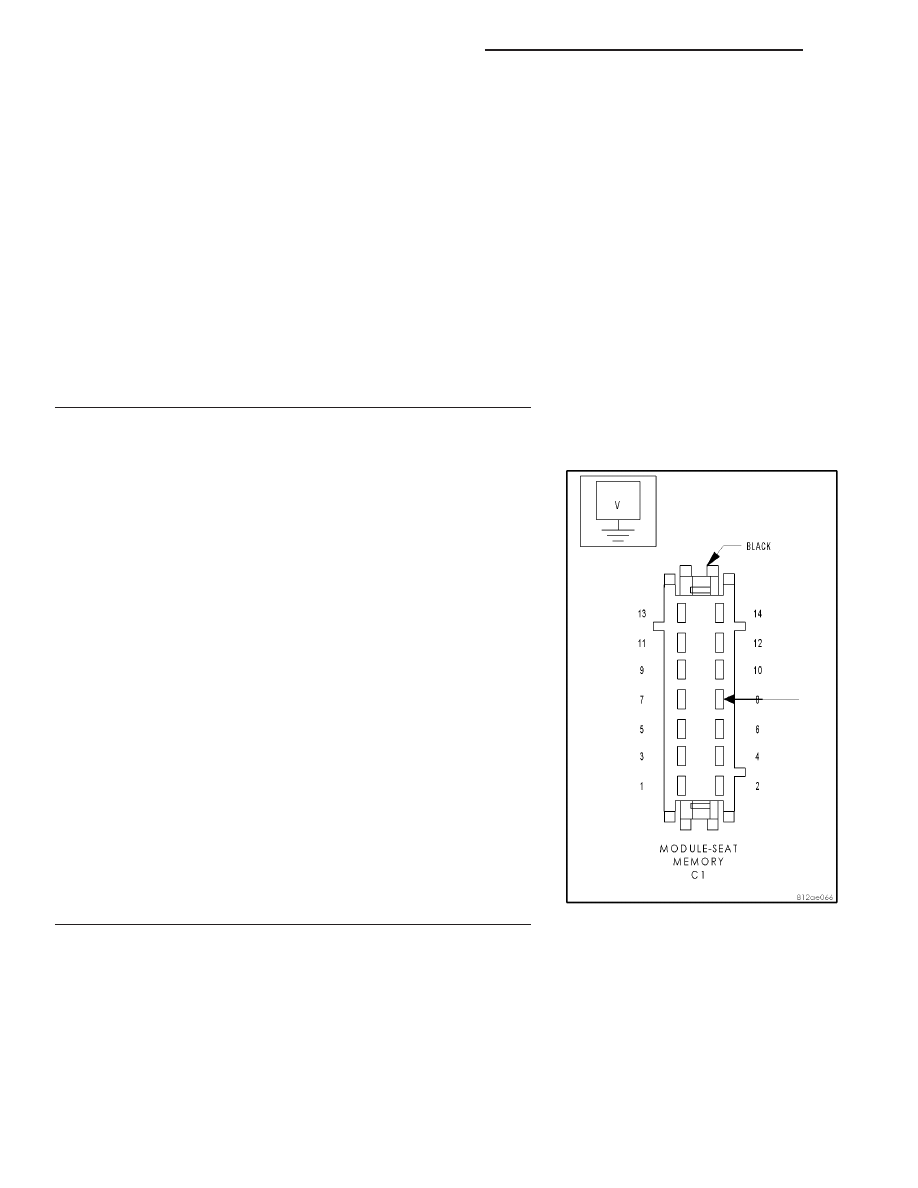

CHECK THE VOLTAGE ON THE (A940) FUSED B(+) CIRCUIT

Disconnect the Seat Memory Module connector.

Note: Check connectors - Clean and repair as necessary.
Start the engine and let idle.

Measure the voltage on the (A940) Fused B(+) circuit at the SMM
connector and compare to voltage at the vehicle battery.

Is the voltage at the SMM connector the same as measured at
the battery?

Yes

>> Replace the Seat Memory Module in accordance with the

service information.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

No

>> Repair the (A940) Fused B(+) circuit as necessary.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

8N - 208

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B210D-BATTERY VOLTAGE LOW —

(CONTINUED)
