CHECK THE (P113) DRIVER SEAT REAR VERTICAL DOWN
DRIVER AN OPEN

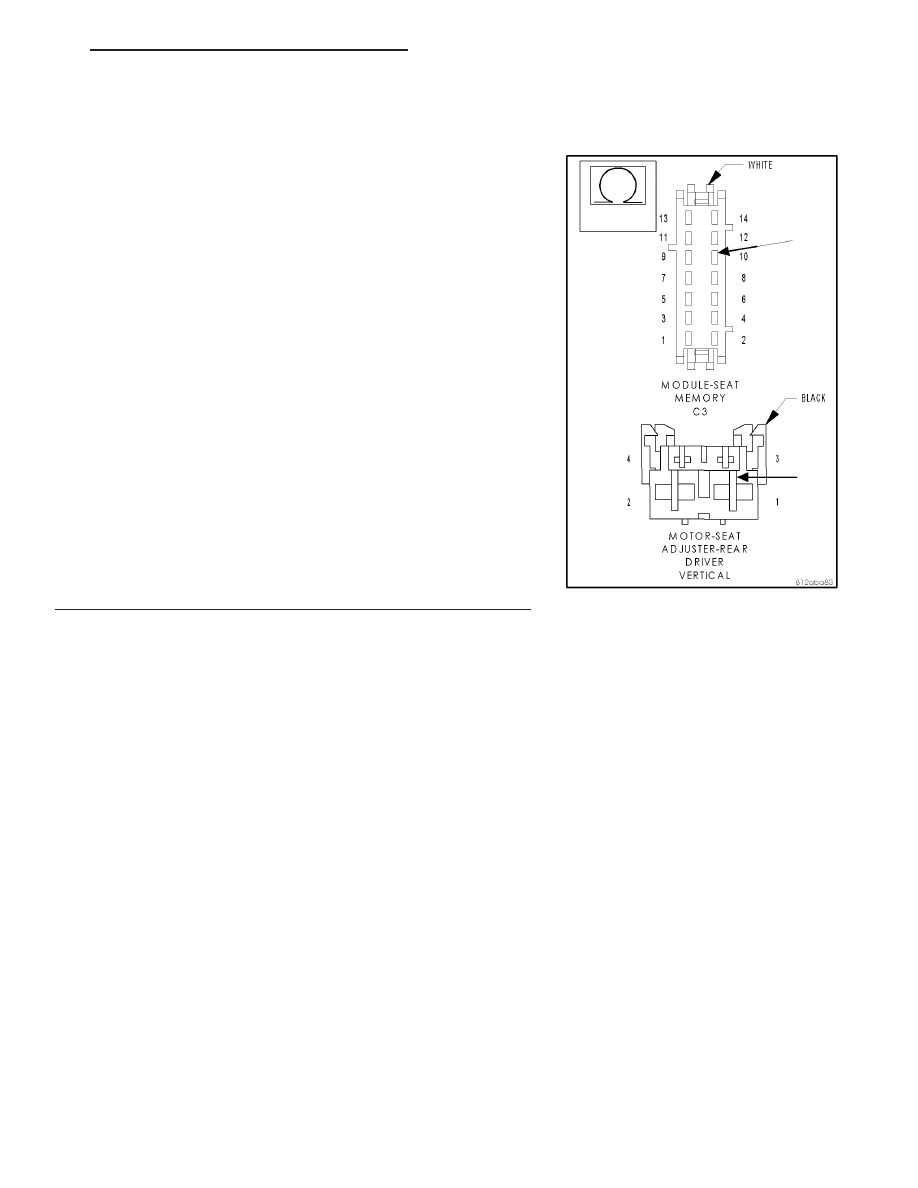

Measure the resistance of the (P113) Driver Seat Rear Vertical Down
Driver circuit at the Driver Rear Vertical Seat Adjuster Motor connector
to the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (P113) Driver Seat Rear Vertical Down Driver

circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 197

B1D83–SEAT REAR VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

8N - 198

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D87–SEAT BACKREST MOTOR CONTROL CIRCUIT PERFORMANCE

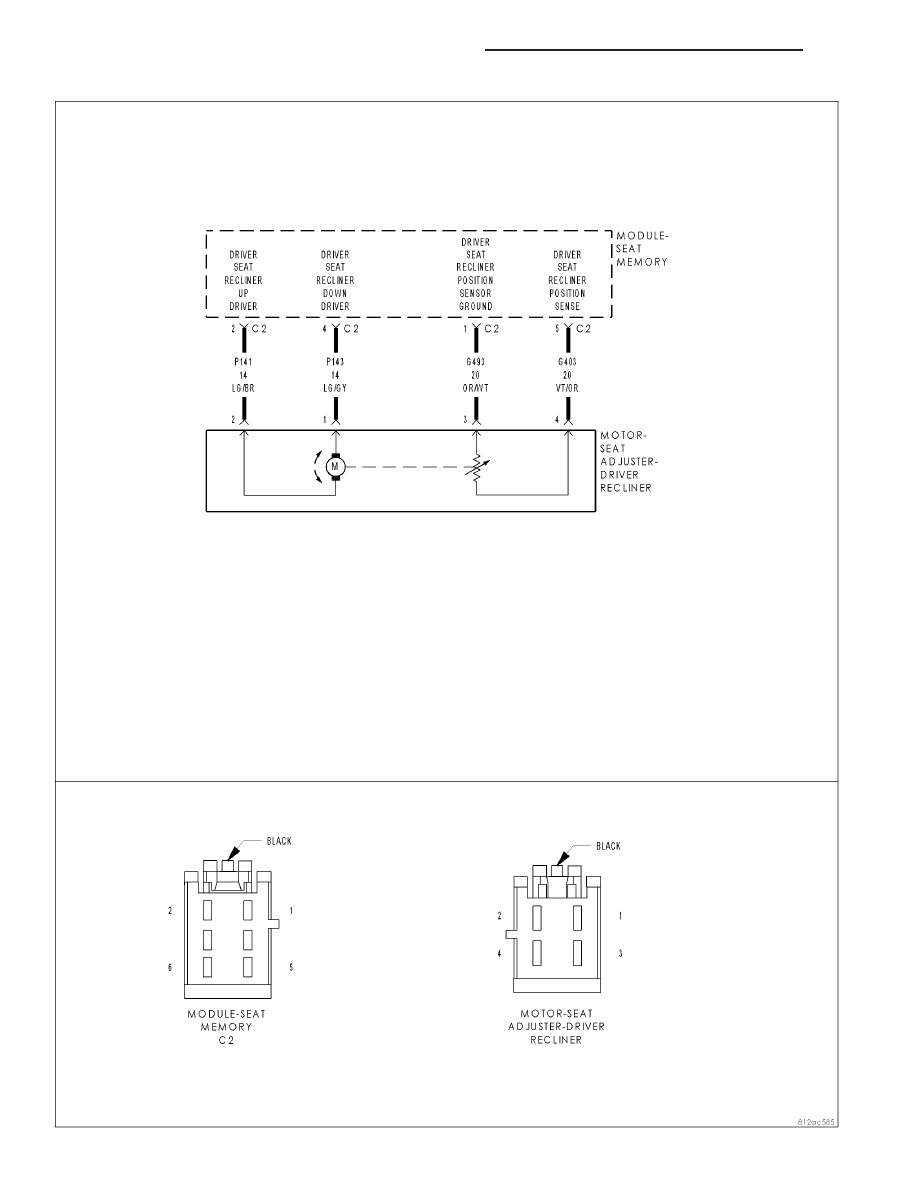

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the seat motor is activated.

•

Set Condition:
If the Seat Memory Module does not detect the rotation of the seat motor this DTC will set. This DTC will
only set when the seat switch is moved in the same direction three consecutive times.

Possible Causes

SEAT POSITION SENSOR CIRCUIT DIAGNOSTIC TROUBLE CODES

(G403) DRIVER SEAT RECLINER POSITION SENSE CIRCUIT OPEN

(G493) DRIVER SEAT RECLINER POSITION SENSOR GROUND CIRCUIT OPEN

(P141) DRIVER SEAT RECLINER UP DRIVER

(P143) DRIVER SEAT RECLINER DOWN DRIVER

DRIVER RECLINER SEAT ADJUSTER MOTOR

SEAT MEMORY MODULE

Diagnostic Test

1.

CHECK FOR RELATED DIAGNOSTIC TROUBLE CODES

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display any seat position sensor DTC’s?

Yes

>> Diagnose and repair the other DTC(s) first. Refer to the

Table of Contents in this Section for a complete list of
symptoms.

No

>> Go To 2

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 199

B1D87–SEAT BACKREST MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

2.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Recliner position 3 times.

With the scan tool, read DTC’s.

Does the scan tool display B1D7B–SEAT BACKREST MOTOR
CONTROL CIRCUIT PERFORMANCE?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

3.

CHECK THE (G403) DRIVER SEAT RECLINER POSITION
SENSE VOLTAGE

Disconnect the Driver Recliner Seat Adjuster Motor.

Note: Check connectors – Clean and repair as necessary.
Move the Seat Switch in the Recliner position during the next step.

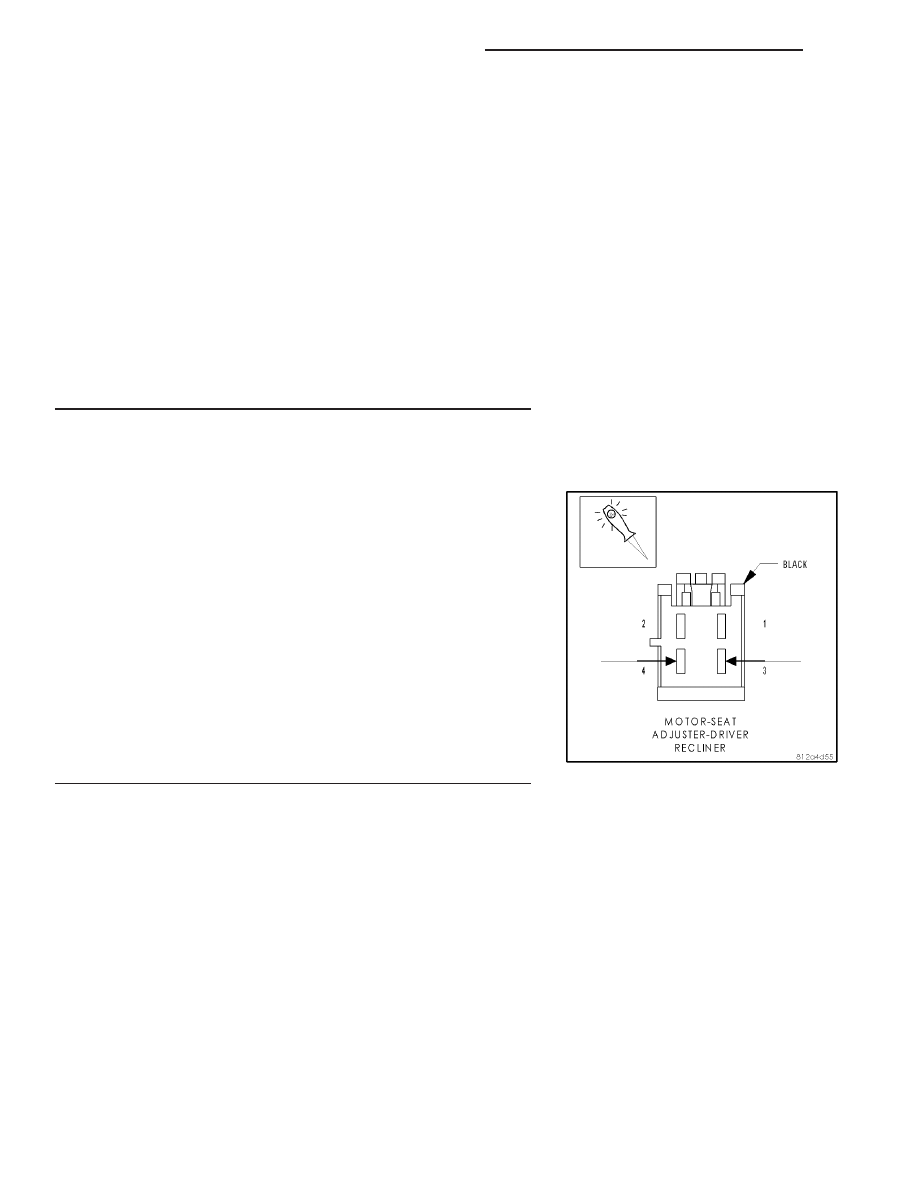

Using a 12-volt test light connect one lead to the (G403) Driver Seat
Recliner Position Sense circuit and the other lead to Driver Seat
Recliner Position Sensor Ground at the Driver Recliner Seat Adjuster
Motor connector.

Does the test light illuminate for approximately 2 seconds then

turn off with the seat switch engaged?

Yes

>> Go To 4

No

>> Go To 5
