CHECK THE (G491) DRIVER SEAT HORIZONTAL SENSOR
GROUND FOR AN OPEN

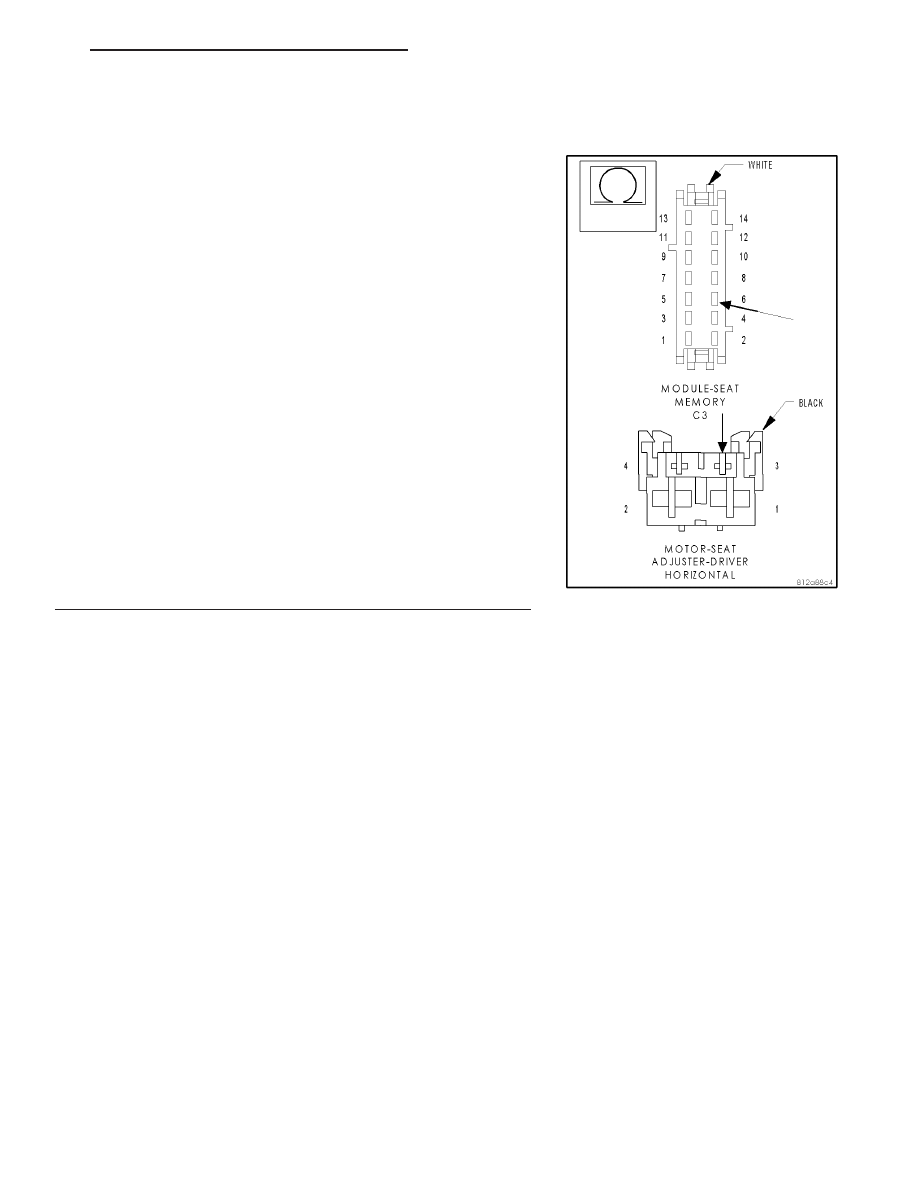

Measure the resistance of the (G491) Driver Seat Horizontal Sensor
Ground circuit at the Driver Horizontal Seat Adjuster Motor connector
to the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (G491) Driver Seat Horizontal Senor Ground

circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 181

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

7.

CHECK THE (P115) DRIVER SEAT HORIZONTAL FORWARD
DRIVER WIRE FOR AN OPEN

Disconnect the Seat Memory Module C3 connector.

Note: Check connectors – Clean and repair as necessary.

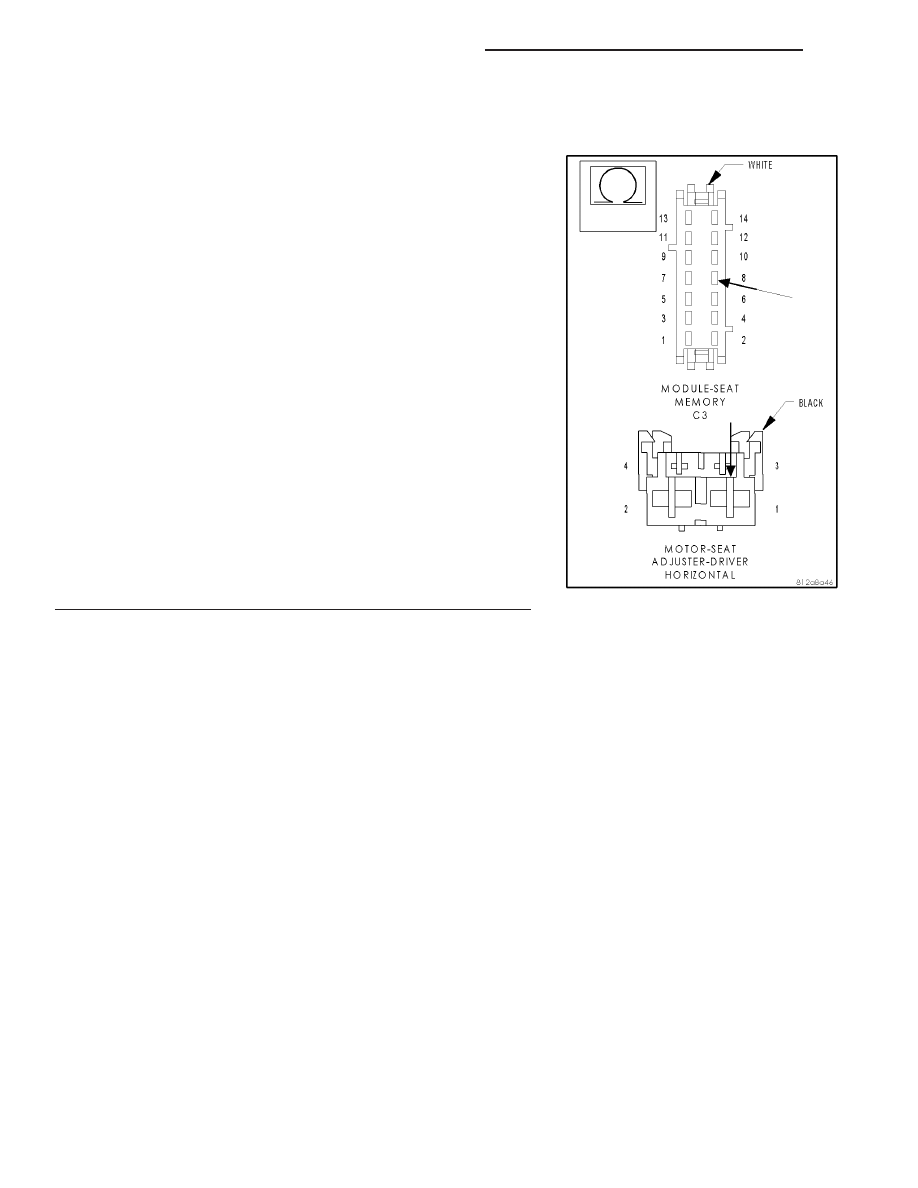

Measure the resistance of the (P115) Driver Seat Horizontal Forward
Driver circuit at the Driver Horizontal Seat Adjuster Motor connector to
the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (P115) Driver Seat Horizontal Forward Driver

circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 8

8N - 182

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

8.

CHECK THE (P117) DRIVER SEAT HORIZONTAL REARWARD
DRIVER AN OPEN

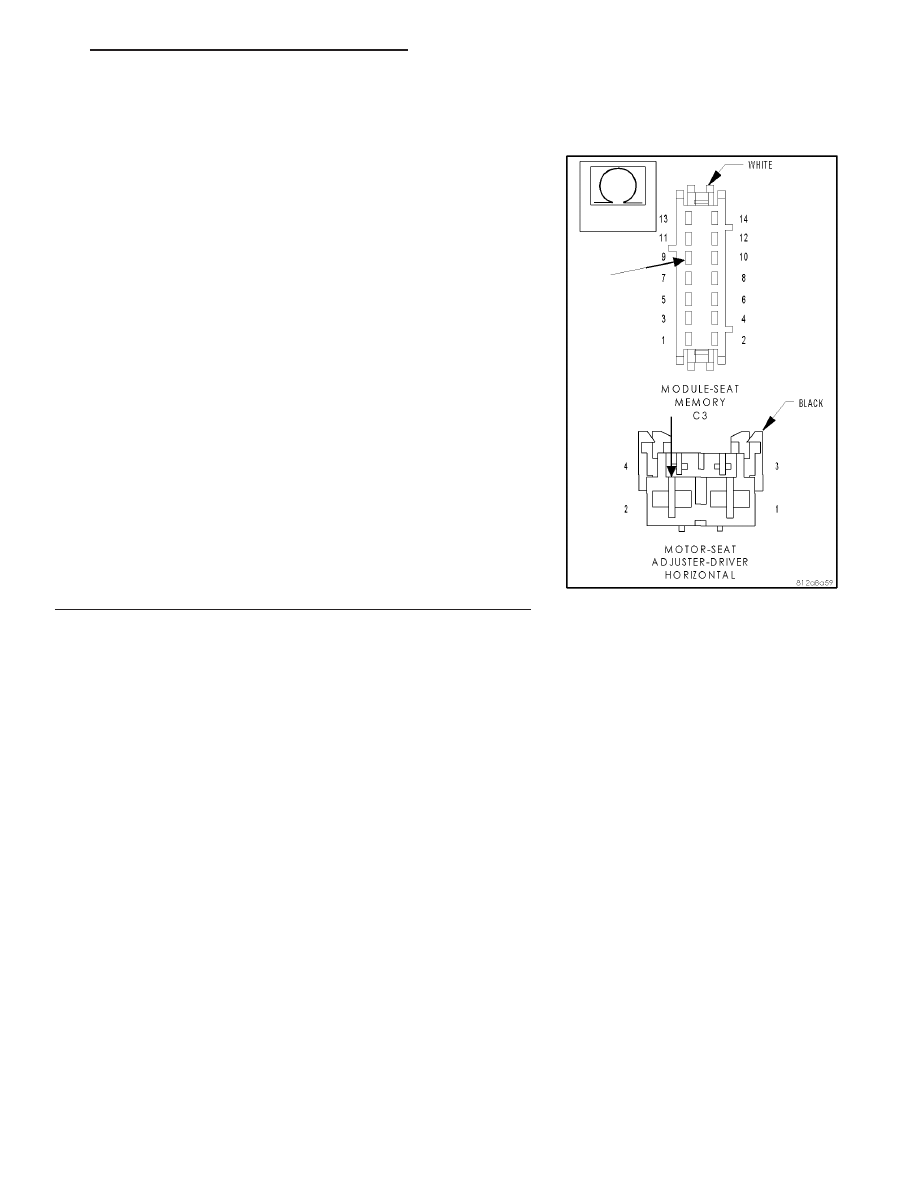

Measure the resistance of the (P117) Driver Seat Horizontal Rearward
Driver circuit at the Driver Horizontal Seat Adjuster Motor connector to
the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (P117) Driver Seat Horizontal Rearward Driver

circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 183

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

8N - 184

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

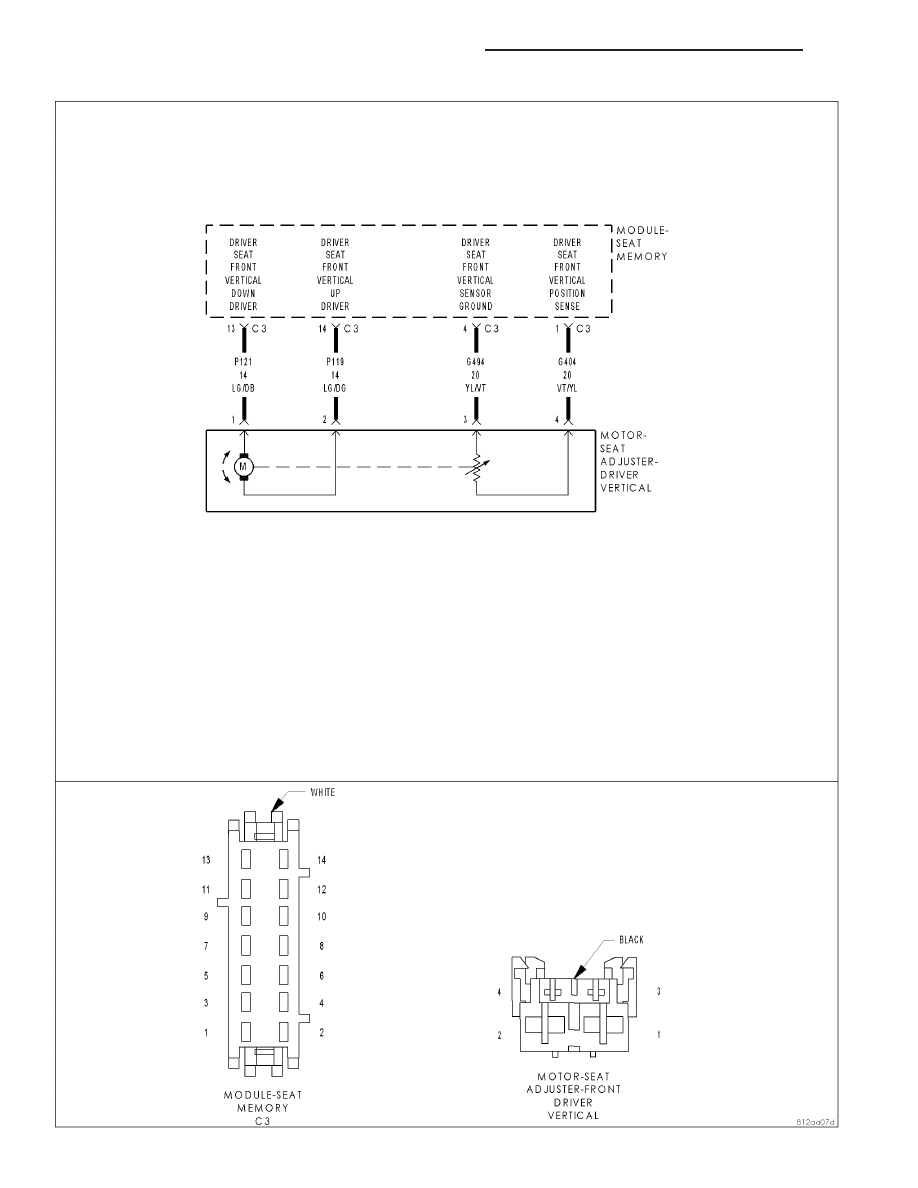

B1D7F–SEAT FRONT VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE
