Dodge Durango (HB). Manual - part 416

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 177

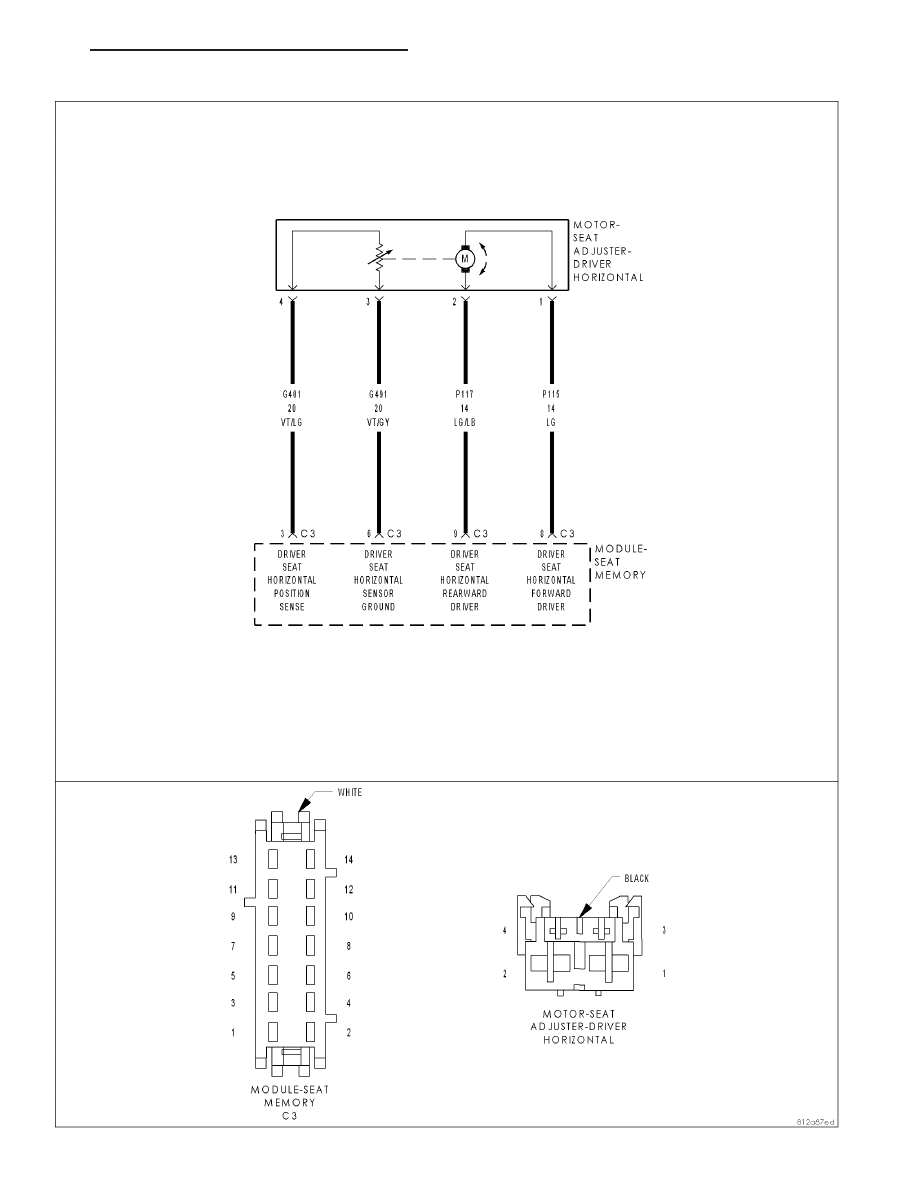

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the seat motor is activated.

•

Set Condition:
If the Seat Memory Module does not detect the rotation of the seat motor this DTC will set. This DTC will
only set when the seat switch is moved in the same direction three consecutive times.

Possible Causes

SEAT POSITION SENSOR CIRCUIT DIAGNOSTIC TROUBLE CODES

(G401) DRIVER SEAT HORIZONTAL POSITION SENSE CIRCUIT OPEN

(G491) DRIVER SEAT HORIZONTAL SENSOR GROUND CIRCUIT OPEN

(P115) DRIVER SEAT HORIZONTAL FORWARD DRIVER

(P117) DRIVER SEAT HORIZONTAL REARWARD DRIVER

DRIVER HORIZONTAL SEAT ADJUSTER MOTOR

SEAT MEMORY MODULE

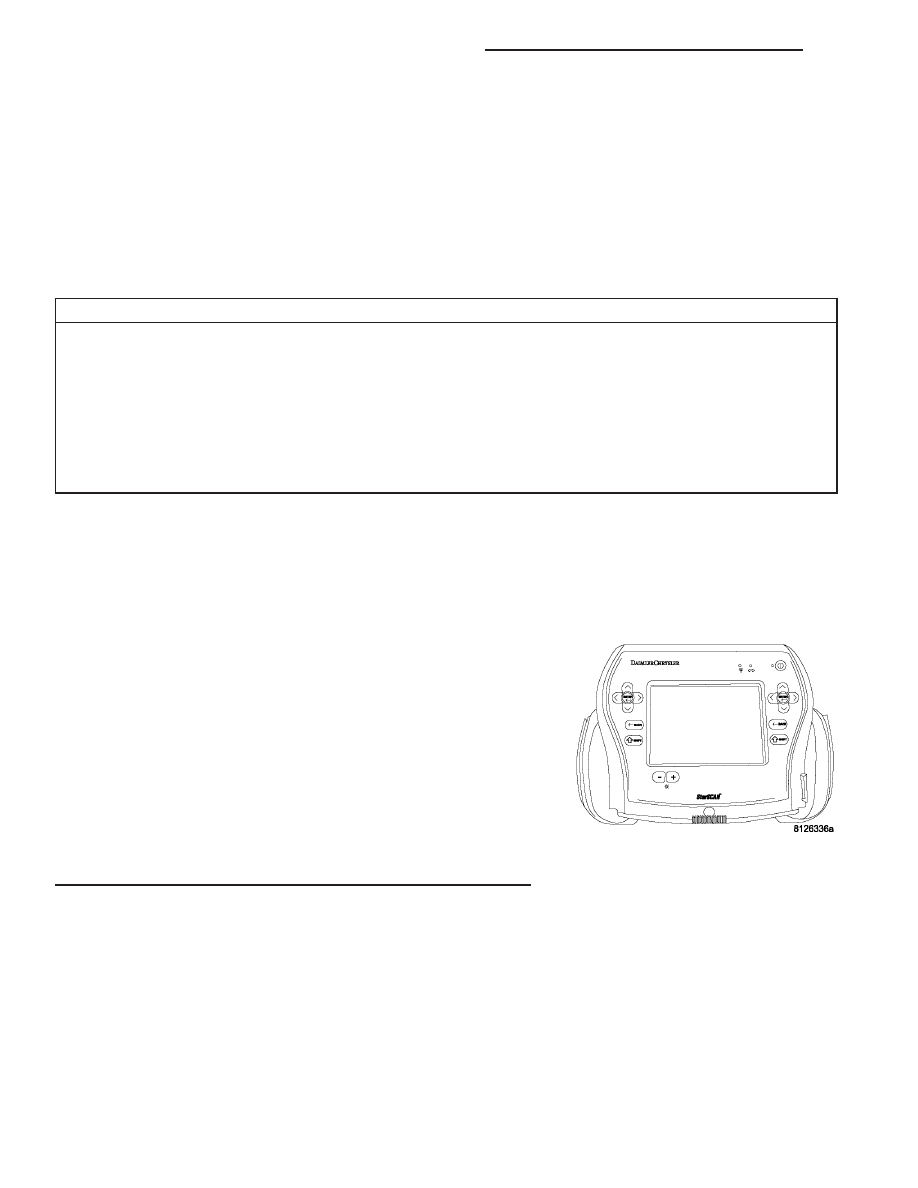

Diagnostic Test

1.

CHECK FOR RELATED DIAGNOSTIC TROUBLE CODES

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display any seat position sensor DTC’s?

Yes

>> Diagnose and repair the other DTC(s) first. Refer to the

Table of Contents in this Section for a complete list of
symptoms.

No

>> Go To 2

8N - 178

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

2.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Horizontal position 3 times.

With the scan tool, read DTC’s.

Does the scan tool display B1D7B–SEAT HORIZONTAL MOTOR
CONTROL CIRCUIT PERFORMANCE?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

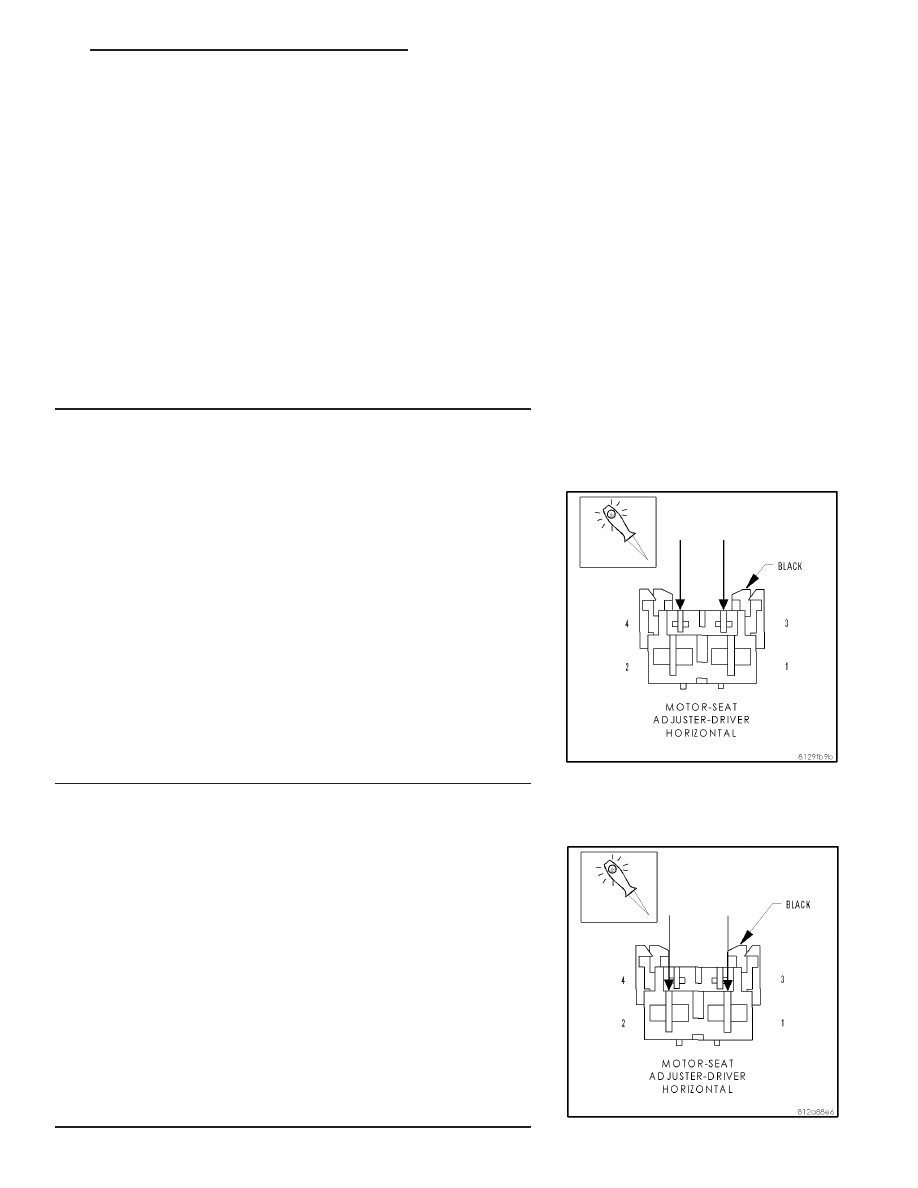

3.

CHECK THE (G401) DRIVER SEAT HORIZONTAL POSITION
SENSE VOLTAGE

Disconnect the Driver Horizontal Seat Adjuster Motor.

Note: Check connectors – Clean and repair as necessary.
Move the Seat Switch in the Horizontal position during the next step.

Using a 12-volt test light connect one lead to the (G401) Driver Seat
Horizontal Position Sense circuit and the other lead to Driver Seat
Horizontal Sensor Ground at the Driver Horizontal Seat Adjuster Motor
connector.

Does the test light illuminate for approximately 2 seconds then

turn off with the seat switch engaged?

Yes

>> Go To 4

No

>> Go To 5

4.

CHECK THE DRIVER SEAT HORIZONTAL FORWARD/
REARWARD DRIVER VOLTAGE

Move the Seat Switch in the Horizontal position during the next step.

Using a 12-volt test light connect one lead to the (P115) Driver Seat
Horizontal Forward Driver circuit and the other lead to (P117) Driver
Seat Horizontal Rearward Driver circuit at the Driver Horizontal Seat
Adjuster Motor connector.

Does the test light illuminate with the seat switch engaged?

Yes

>> Replace the track/horizontal motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 7

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 179

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

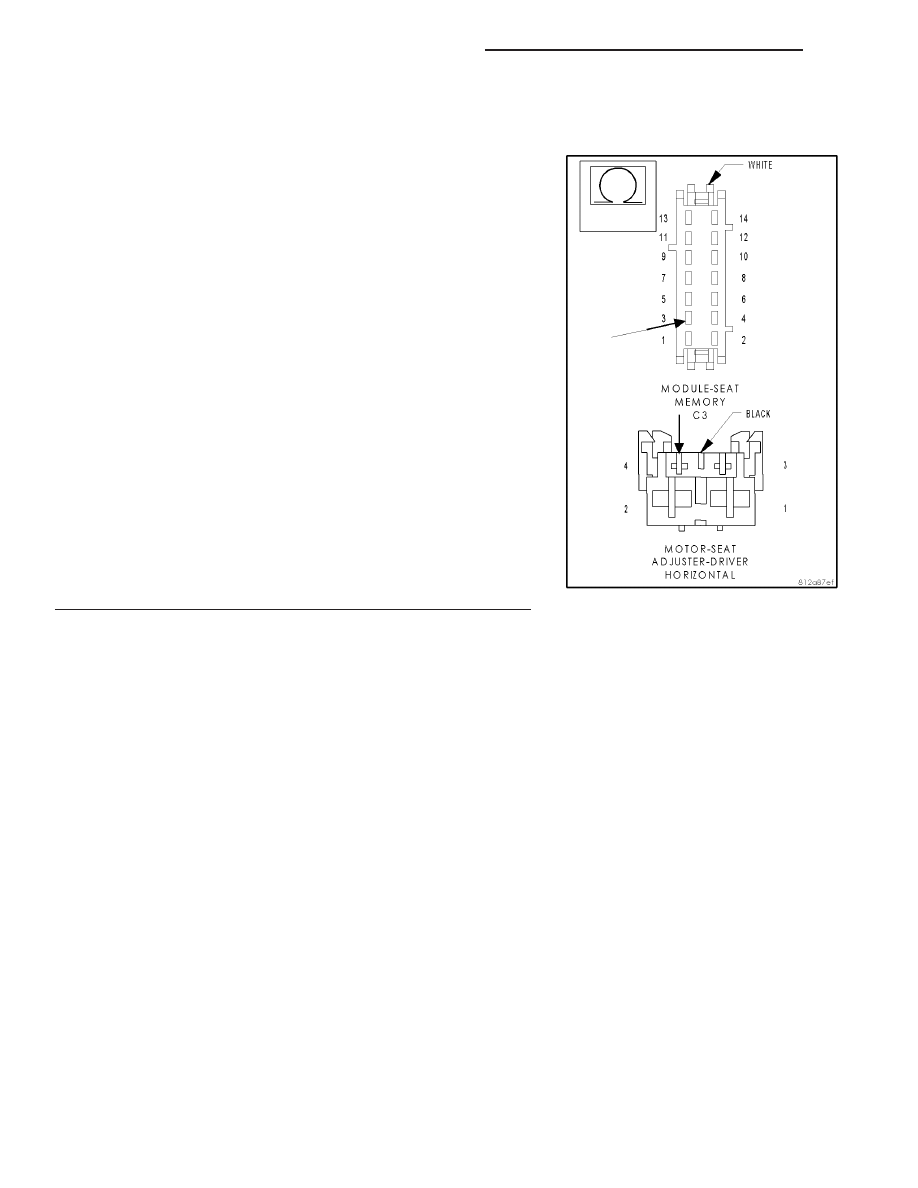

5.

CHECK THE (G401) DRIVER SEAT HORIZONTAL POSITION
SENSE WIRE FOR AN OPEN

Disconnect the Seat Memory Module C3 connector.

Note: Check connectors – Clean and repair as necessary.
Measure the resistance of the (G401) Driver Seat Horizontal Position
Sense circuit at the Driver Horizontal Seat Adjuster Motor connector to
the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (G401) Driver Seat Horizontal Position Sense

circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 6

8N - 180

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D7B–SEAT HORIZONTAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)
