4.

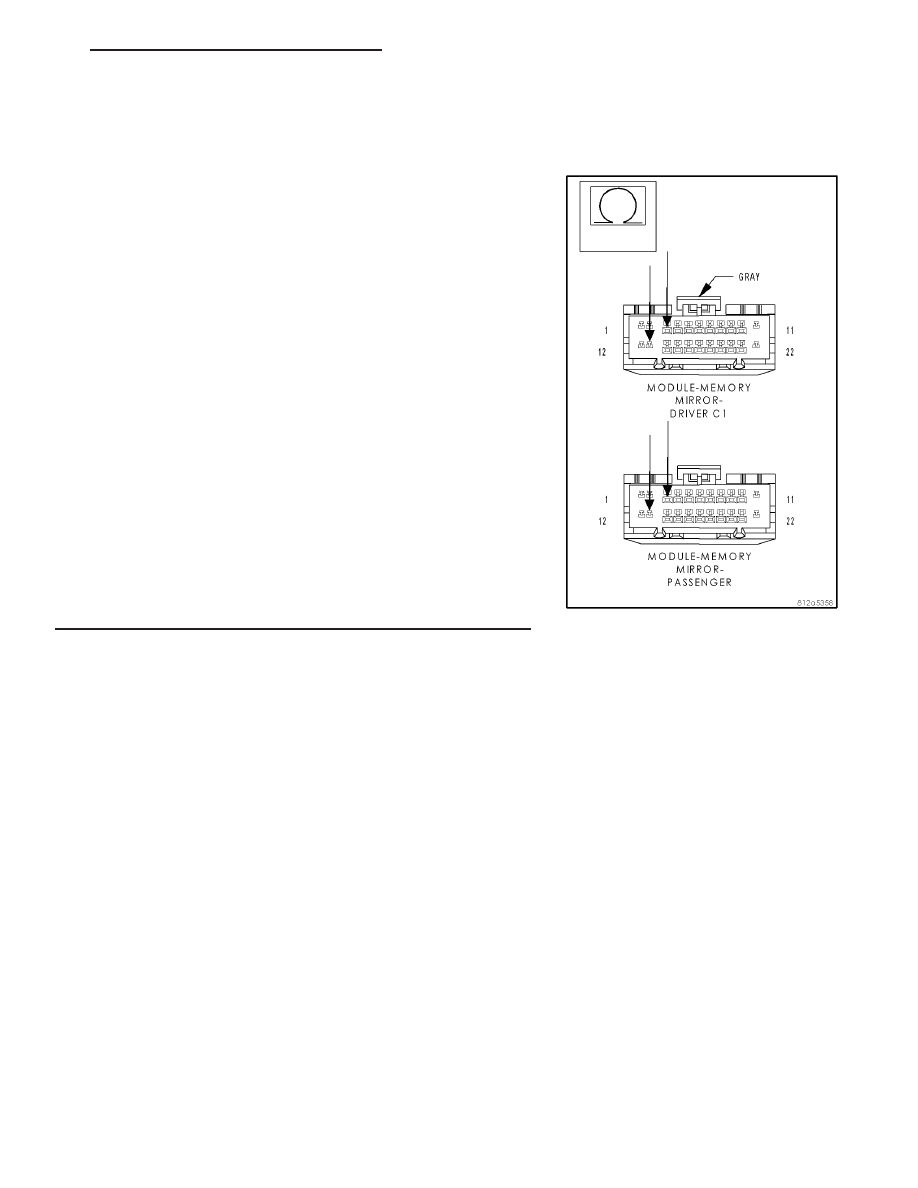

TEST THE (P73) OR (P70) MIRROR MOTOR COMMON
DRIVER CIRCUIT SHORTED TO THE (C910) OR (C917)
MIRROR HEATER GROUND CIRCUIT.

Measure the resistance between the (P73) or (P70) Mirror Motor Com-
mon Driver circuit and the (C910) or (C917) Mirror Heater Ground cir-
cuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P73) or (P70) Mirror Motor Common Driver

circuit for a short to the (C910) or (C917) Mirror Heater
Ground Circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 113

B1D1B,B1D27–MIRROR MOTOR COMMON CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE — (CONTINUED)

8N - 114

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D1C,B1D28–MIRROR MOTOR COMMON CONTROL CIRCUIT HIGH – MEMORY MIRROR MODULE

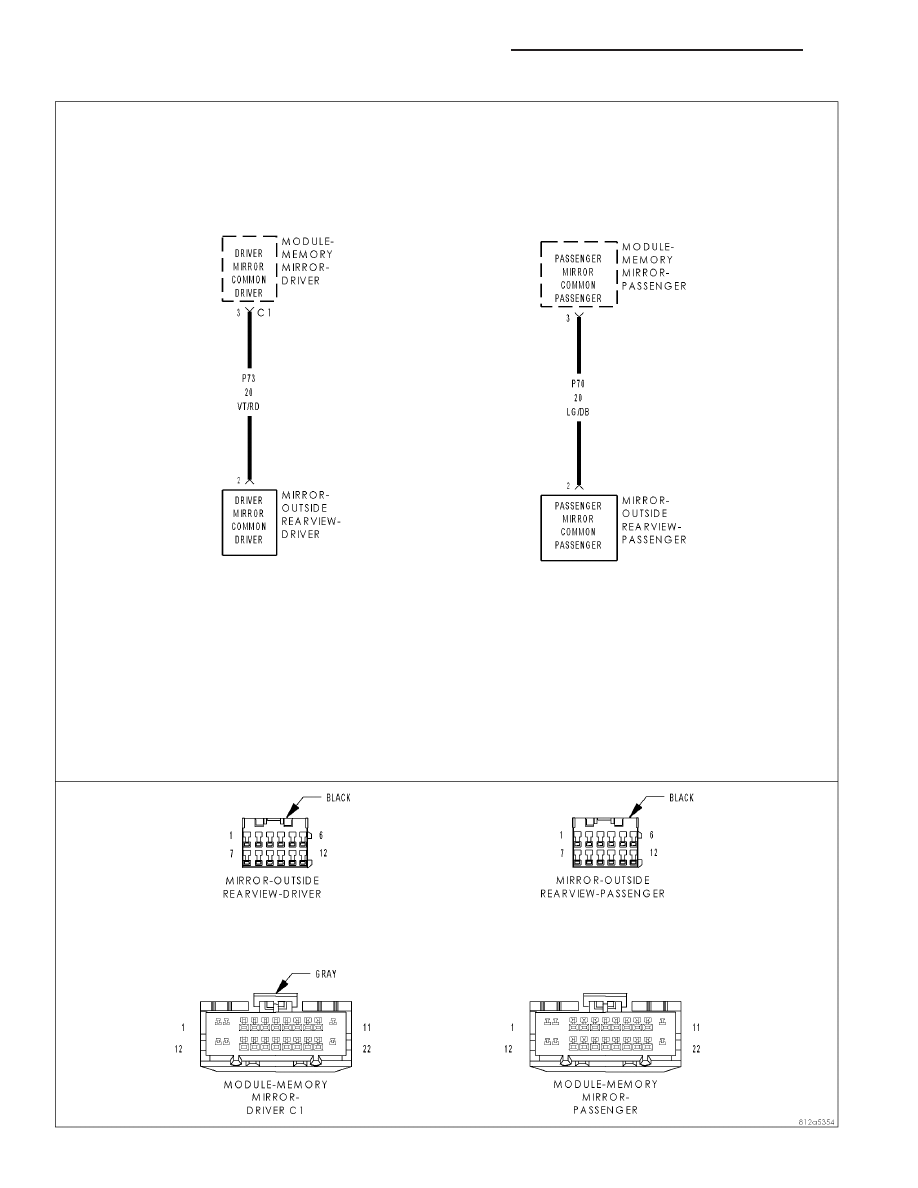

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module senses voltage present on the Mirror Motor Common Control circuit,
when there should not be, for over 10ms., this code will set.Note: This test covers both the Driver and
Passenger code depending on the side the code appeared in.

Possible Causes

(P73) OR (P70) MIRROR MOTOR COMMON DRIVER CIRCUIT SHORT TO VOLTAGE

MIRROR SHORTED

MEMORY MIRROR MODULE

Diagnostic Test

1.

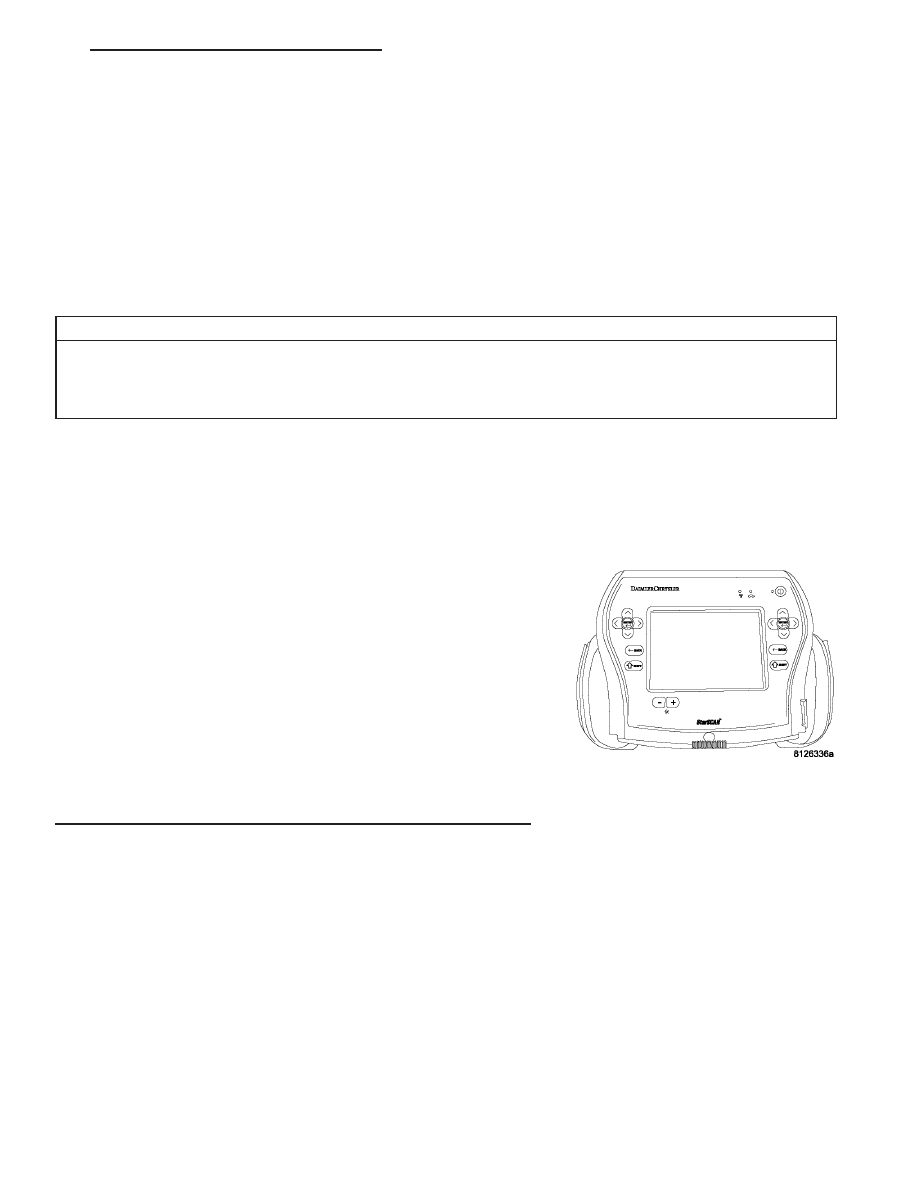

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D1C or B1D28–MIRROR MOTOR
COMMON CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 115

B1D1C,B1D28–MIRROR MOTOR COMMON CONTROL CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

2.

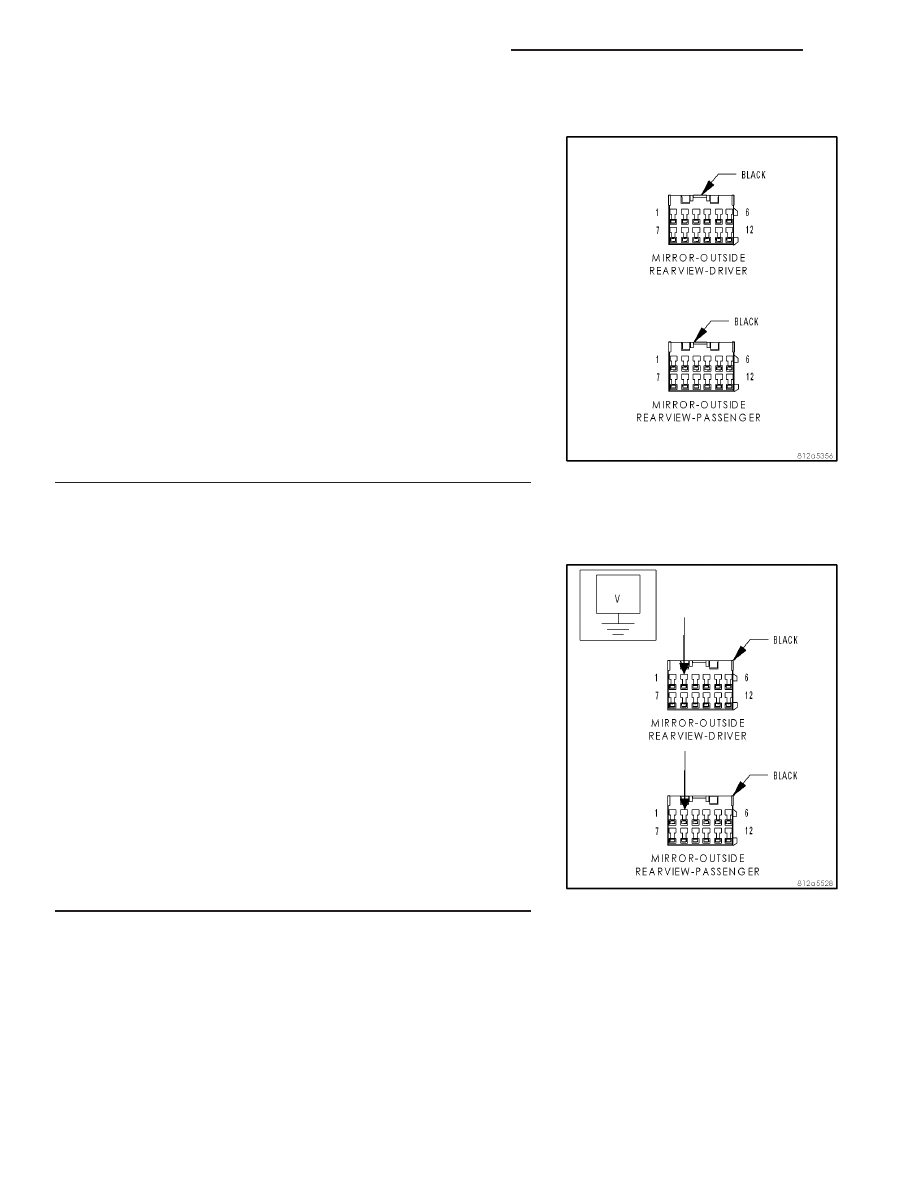

TEST FOR AN OPEN MIRROR

Turn the ignition off.

Disconnect the appropriate mirror connector.

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D1C or B1D28–MIRROR MOTOR
COMMON CONTROL CIRCUIT HIGH?

No

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 3

3.

TEST THE (P73) OR (P70) MIRROR MOTOR COMMON
DRIVER WIRE FOR A SHORT TO VOLTAGE

Measure the voltage between the (P73) or (P70) Mirror Motor Com-
mon Driver circuit and ground.

Is the voltage above 0.5 volts?

Yes

>> Repair the (P73) or (P70) Mirror Motor Common Driver

circuit for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

8N - 116

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D1C,B1D28–MIRROR MOTOR COMMON CONTROL CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)
