TEST THE (P65) OR (P68) MIRROR HORIZONTAL POSITION
SIGNAL WIRE FOR AN OPEN

Measure the resistance of the (P65) or (P68) Mirror Horizontal Posi-
tion Signal circuit between the Module connector and the Mirror con-
nector.

Is the resistance below 2.0 ohms?

No

>> Repair the (P65) or (P68) Mirror Horizontal Position Signal

circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 109

B1D10,B1D19–MIRROR HORIZONTAL POSITION SENSOR INPUT CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

8N - 110

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

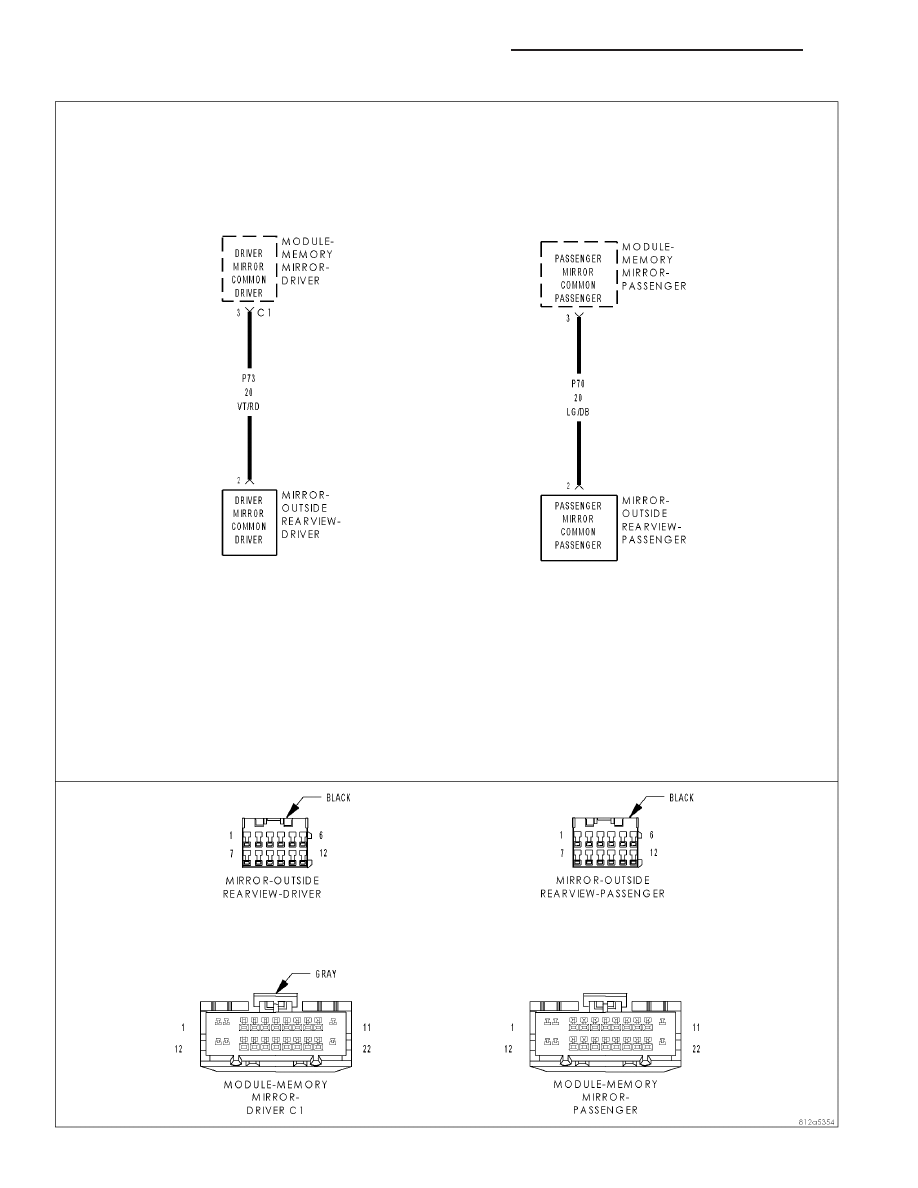

B1D1B,B1D27–MIRROR MOTOR COMMON CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module senses a value below the tolerance of the mirror motor on the Mirror
Motor Common Control circuit for over 10ms., this code will set.Note: This test covers both the Driver
and Passenger code depending on the side the code appeared in.

Possible Causes

(P73) OR (P70) MIRROR MOTOR COMMON DRIVER CIRCUIT SHORT TO GROUND

(P73) OR (P70) MIRROR MOTOR COMMON DRIVER CIRCUIT SHORTED TO (C910) OR (C917) MIRROR
HEATER GROUND CIRCUIT.

MIRROR SHORTED

MEMORY MIRROR MODULE

Diagnostic Test

1.

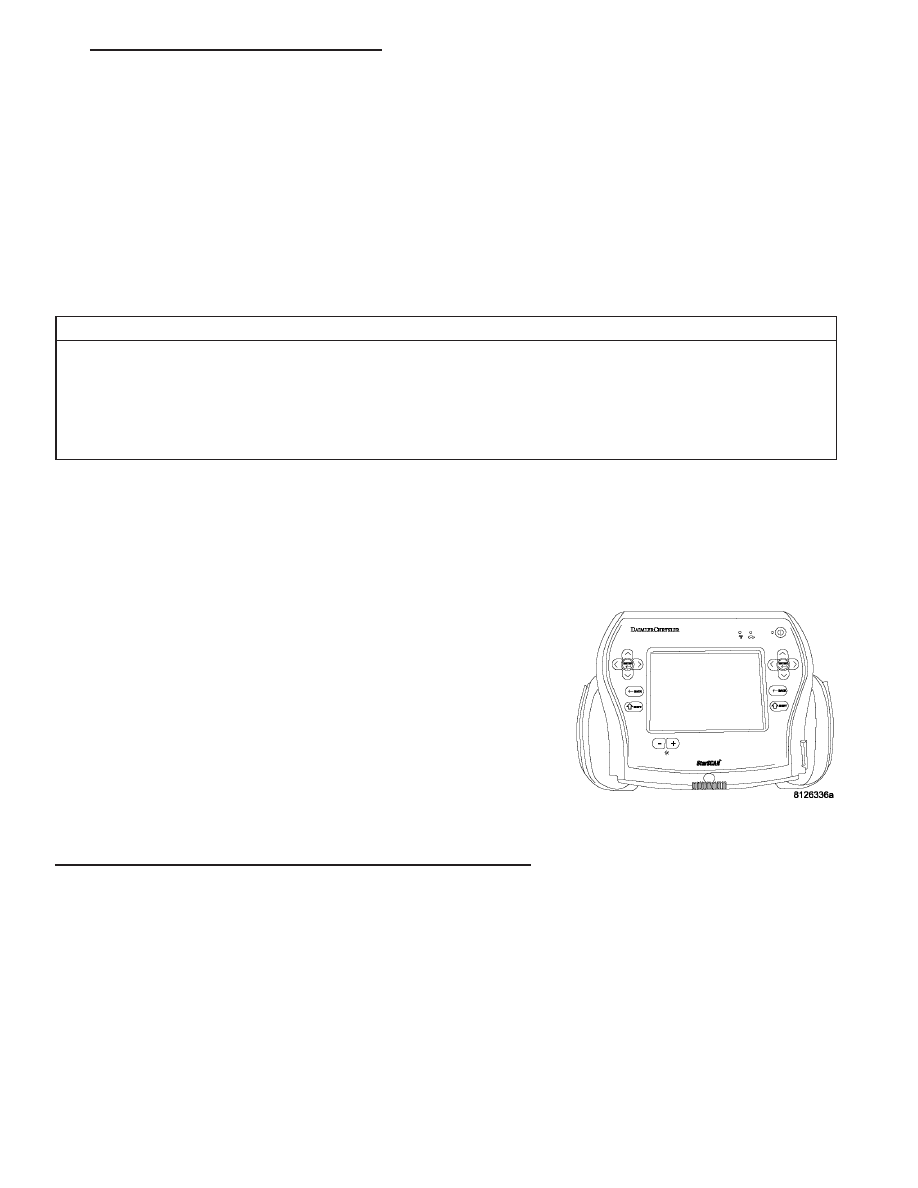

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D1B or B1D27–MIRROR MOTOR
COMMON CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 111

B1D1B,B1D27–MIRROR MOTOR COMMON CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE — (CONTINUED)

2.

TEST FOR A SHORTED MIRROR

Disconnect the appropriate mirror connector.

With the scan tool, erase DTC’s.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D1B or B1D27–MIRROR MOTOR
COMMON CONTROL CIRCUIT LOW?

No

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 3

3.

TEST THE (P73) OR (P70) MIRROR MOTOR COMMON
DRIVER WIRE FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the appropriate Memory Mirror Module connector.

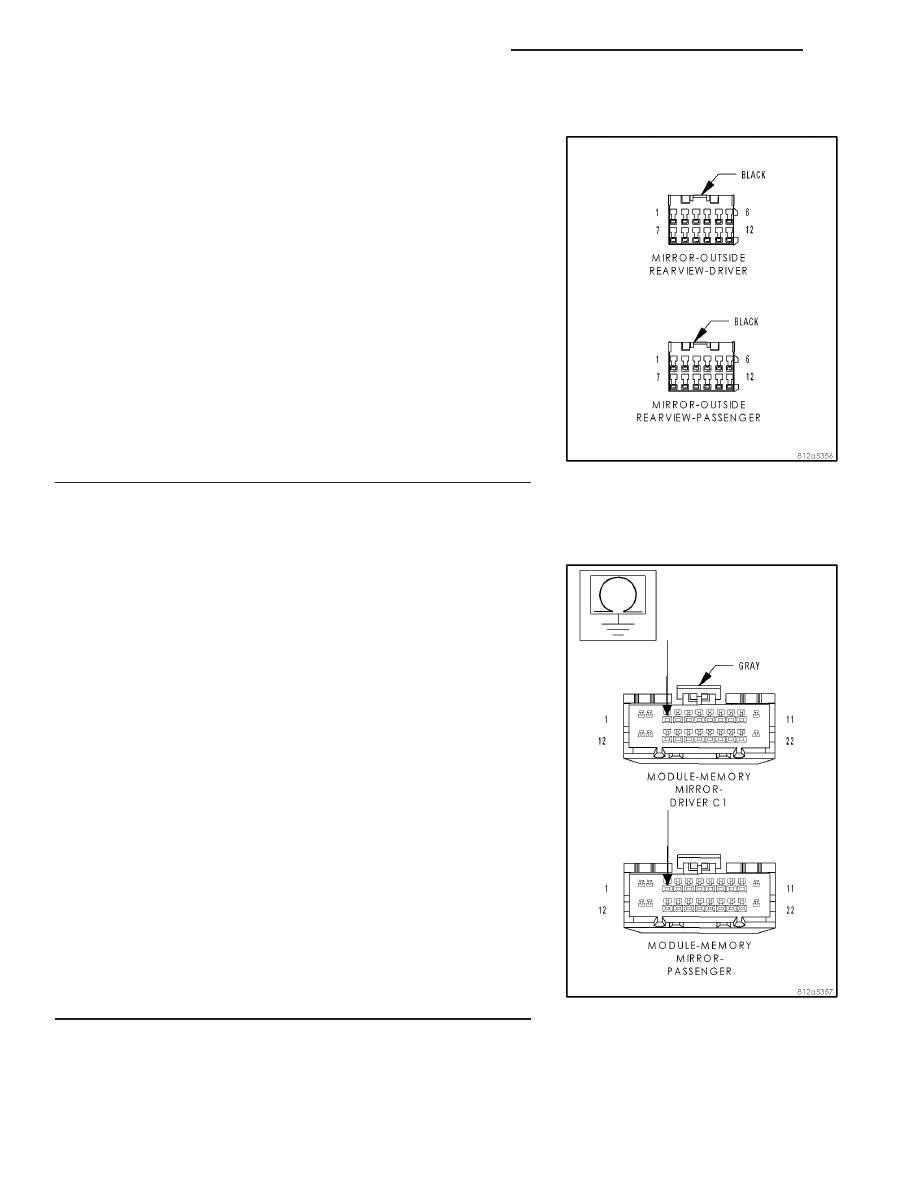

Measure the resistance between ground and the (P73) or (P70) Mirror
Motor Common Driver circuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P73) or (P70) Mirror Motor Common Driver

circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go to 4

8N - 112

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D1B,B1D27–MIRROR MOTOR COMMON CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE — (CONTINUED)
