MESSAGE SYSTEMS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

OVERHEAD CONSOLE - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 22

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1034 - INFRARED TEMPERATURE

SENSOR INPUT CIRCUIT LOW . . . . . . . . . . . . 2

B1035 - INFRARED TEMPERATURE

SENSOR INPUT CIRCUIT HIGH . . . . . . . . . . . 5

B1A32-UNIVERSAL GARAGE DOOR

SWITCH 1 STUCK . . . . . . . . . . . . . . . . . . . . . . 9

B1A33-UNIVERSAL GARAGE DOOR

SWITCH 2 STUCK . . . . . . . . . . . . . . . . . . . . . 10

B1A34-UNIVERSAL GARAGE DOOR

SWITCH 3 STUCK . . . . . . . . . . . . . . . . . . . . . 11

B2217 - EVIC/EOM/CMTC INTERNAL

. . . . . . 12

B222D - ECU UNABLE TO CONFIGURE /

CONFIGURATION NOT LEARNED . . . . . . . . . 13

B2331–VEHICLE NEEDS DEGAUSSED

. . . . . 16

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . 17

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 20

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . 20

U0212-LOST COMMUNICATION WITH

SCCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 21

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

HB

MESSAGE SYSTEMS

8M - 1

8M - 2

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

HB

B1034 - INFRARED TEMPERATURE SENSOR INPUT CIRCUIT LOW

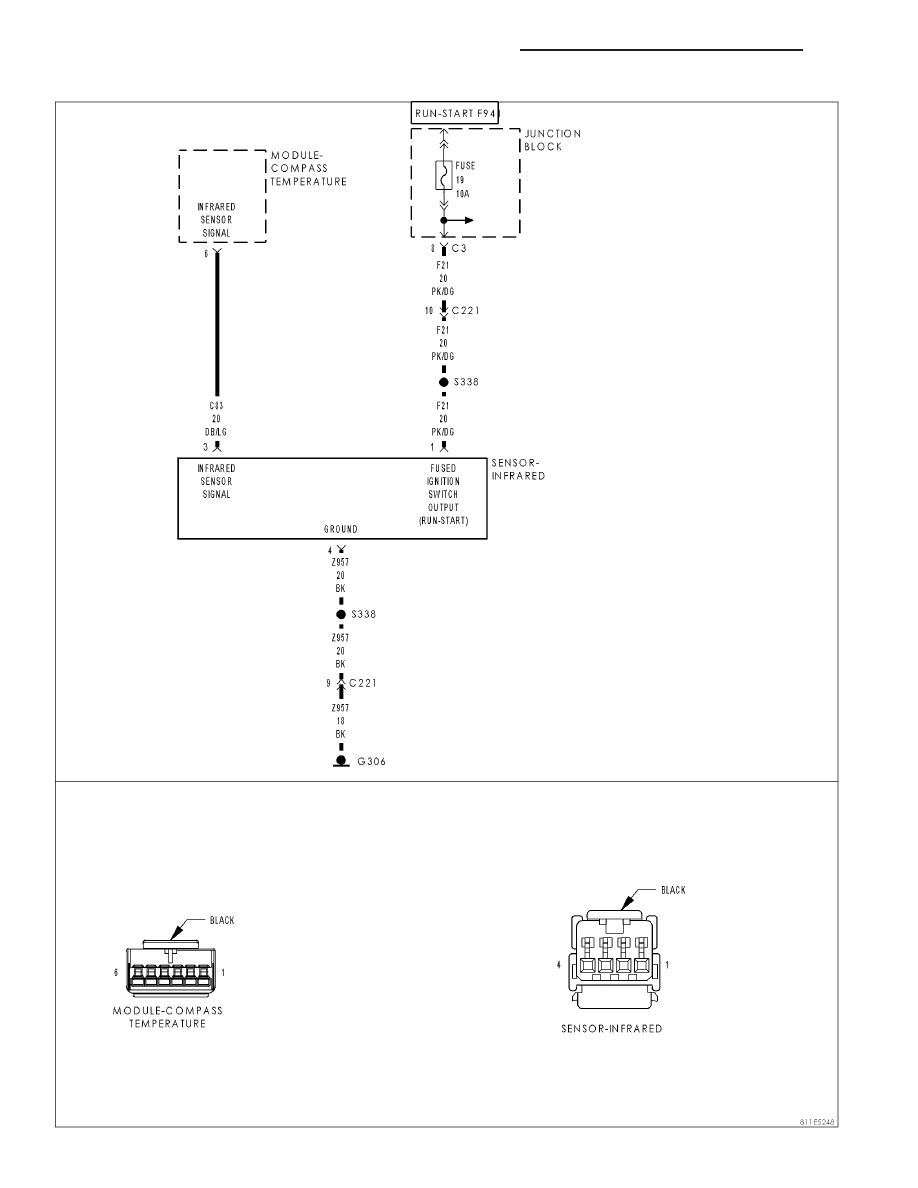

For the Compass Temperature Module circuit diagram (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - SCHE-
MATIC - ELECTRICAL).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Compass Temperature Module detects a short to ground condition on the (C83) Infrared Sensor Sig-
nal circuit.

POSSIBLE CAUSES

(C83) INFRARED SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

INFRARED TEMPERATURE SENSOR

COMPASS TEMPERATURE MODULE

Diagnostic Test

1.

TEST FOR AN INTERMITTENT CONDITION

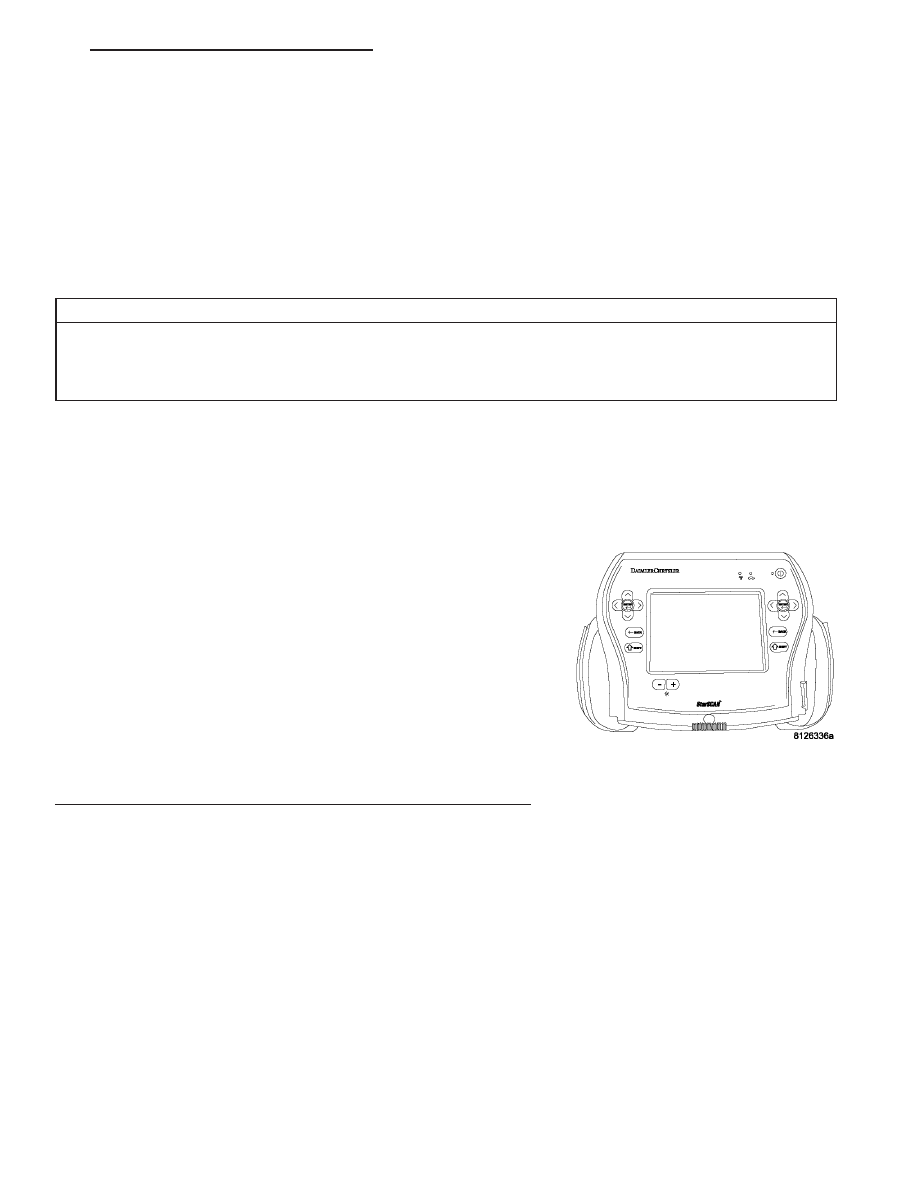

Turn the ignition on.

With the scan tool, record and erase DTCs.

Turn the ignition off, wait 10 seconds then turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: B1034 - INFRARED TEMPERATURE
SENSOR INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present

at this time. Using the wiring diagram as a guide, inspect
the wiring and connectors for an intermittent condition.
Operate the system several times and recheck for active
DTCs.

Perform the BODY VERIFICATION TEST-VER 1.

HB

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

8M - 3

B1034 - INFRARED TEMPERATURE SENSOR INPUT CIRCUIT LOW —

(CONTINUED)

2.

CHECK FOR ACTIVE DTC B1034 - INFRARED TEMPERATURE
SENSOR INPUT CIRCUIT LOW WITH INFRARED SENSOR
DISCONNECTED

Turn the ignition off.

Disconnect the Infrared Temperature Sensor harness connector.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display B1034 - INFRARED TEMPERATURE
SENSOR INPUT CIRCUIT LOW?

YES

>> Go To 3

NO

>> Replace the Infrared Temperature Sensor in accordance

with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1.

3.

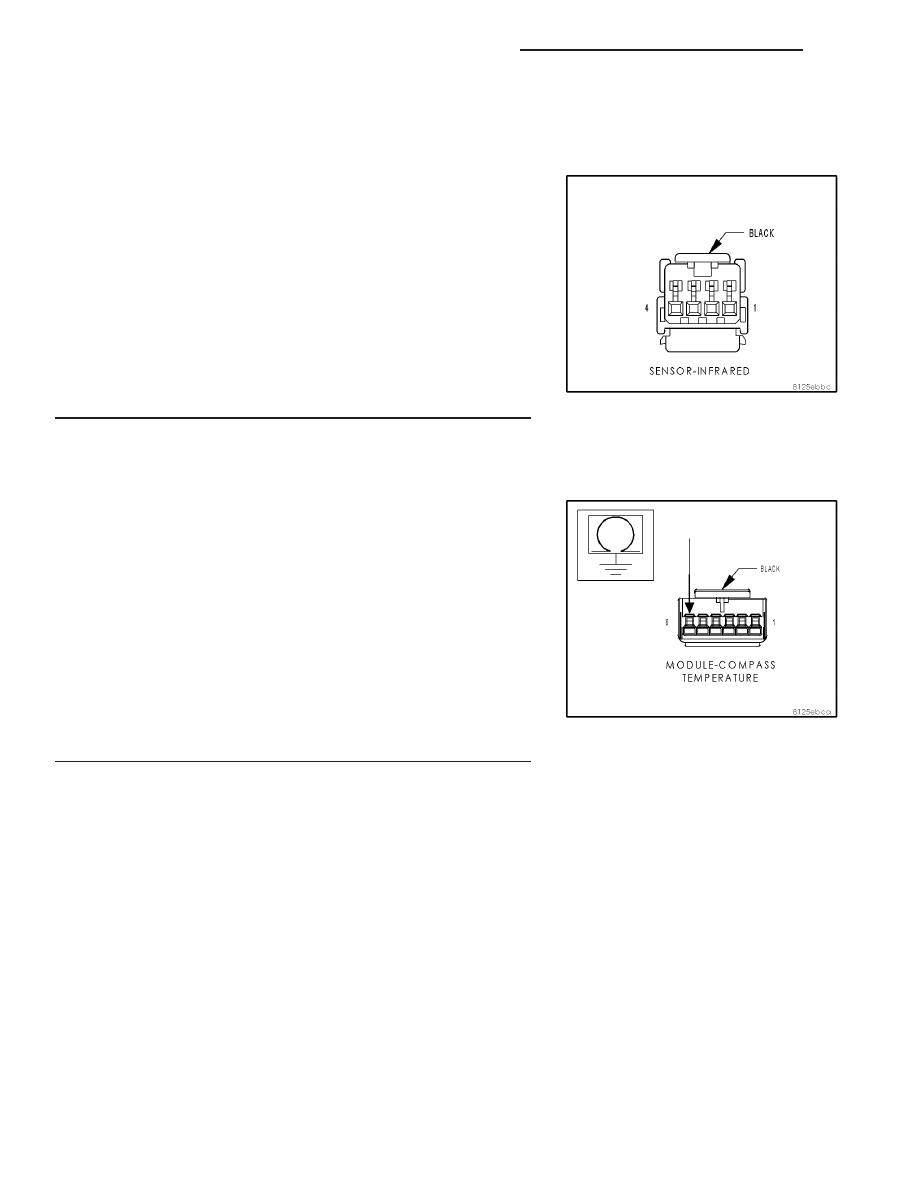

CHECK (C83) INFRARED SENSOR SIGNAL CIRCUIT FOR A
SHORT TO GROUND

Turn the ignition off.

Disconnect the Compass Temperature Module harness connector.

Measure the resistance between the (C83) Infrared Sensor Signal cir-
cuit and ground.

Is the resistance below 10K ohms?

YES

>> Repair the (C83) Infrared Sensor Signal circuit for a short

to ground.

Perform the BODY VERIFICATION TEST-VER 1.

NO

>> Replace the Compass Temperature Module in accordance

with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1.

8M - 4

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

HB

B1034 - INFRARED TEMPERATURE SENSOR INPUT CIRCUIT LOW —

(CONTINUED)
