B160D-TURN/HAZARD SWITCH INPUT CIRCUIT LOW (CONTINUED)

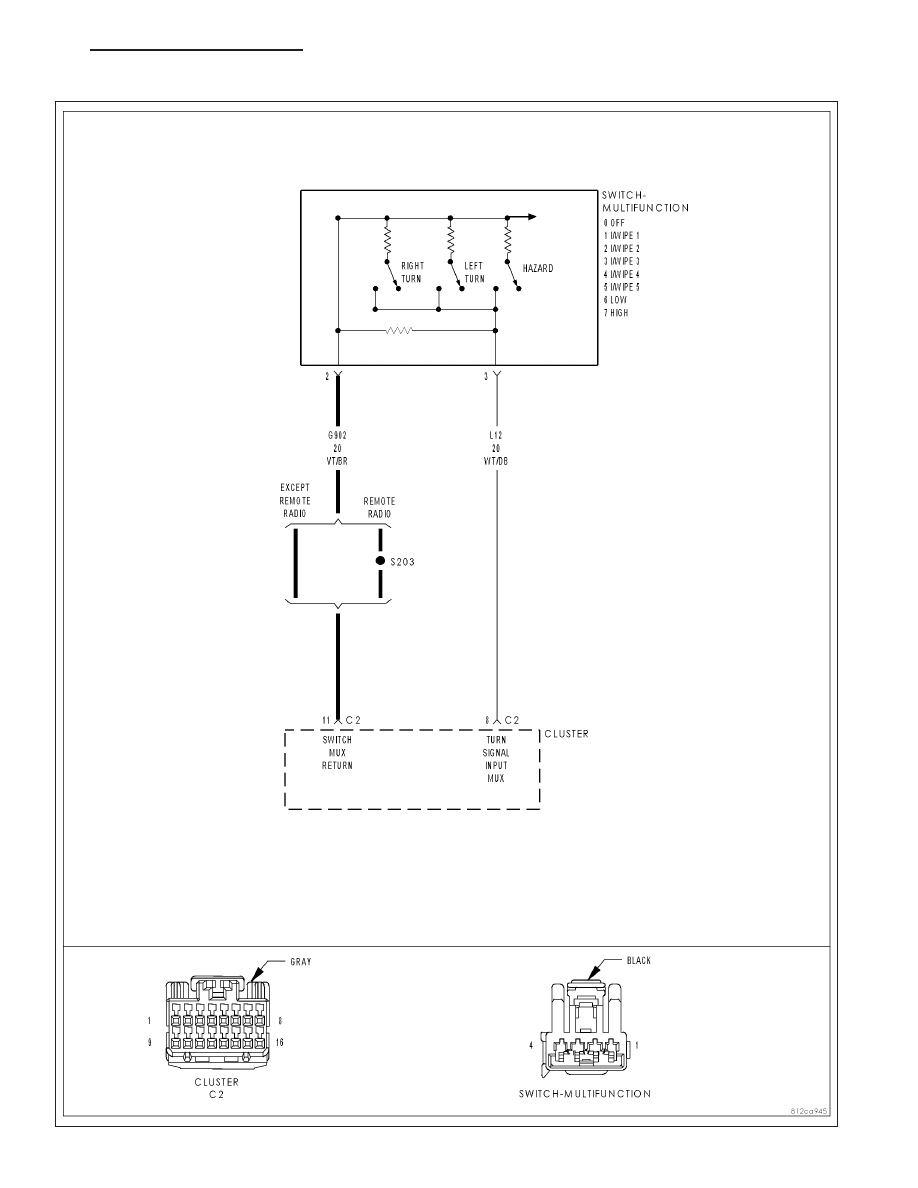

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

MULTIFUNCTION SWITCH

(G902) MUX RETURN CIRCUIT

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Actuate the Hazard Lamps.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B160D-TURN/HAZARD SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

MULTIFUNCTION SWITCH

Disconnect the Multifunction Switch connector.

Turn the ignition on.

Measure the voltage of the (G902) MUX Return circuit.

Does the voltage read 5.0 volts?

Yes

>> Go To 3

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Multifunction Switch in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 63

B160D-TURN/HAZARD SWITCH INPUT CIRCUIT LOW (CONTINUED)

3.

(G902) MUX RETURN CIRCUIT

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the Instrument Cluster C2 connector.

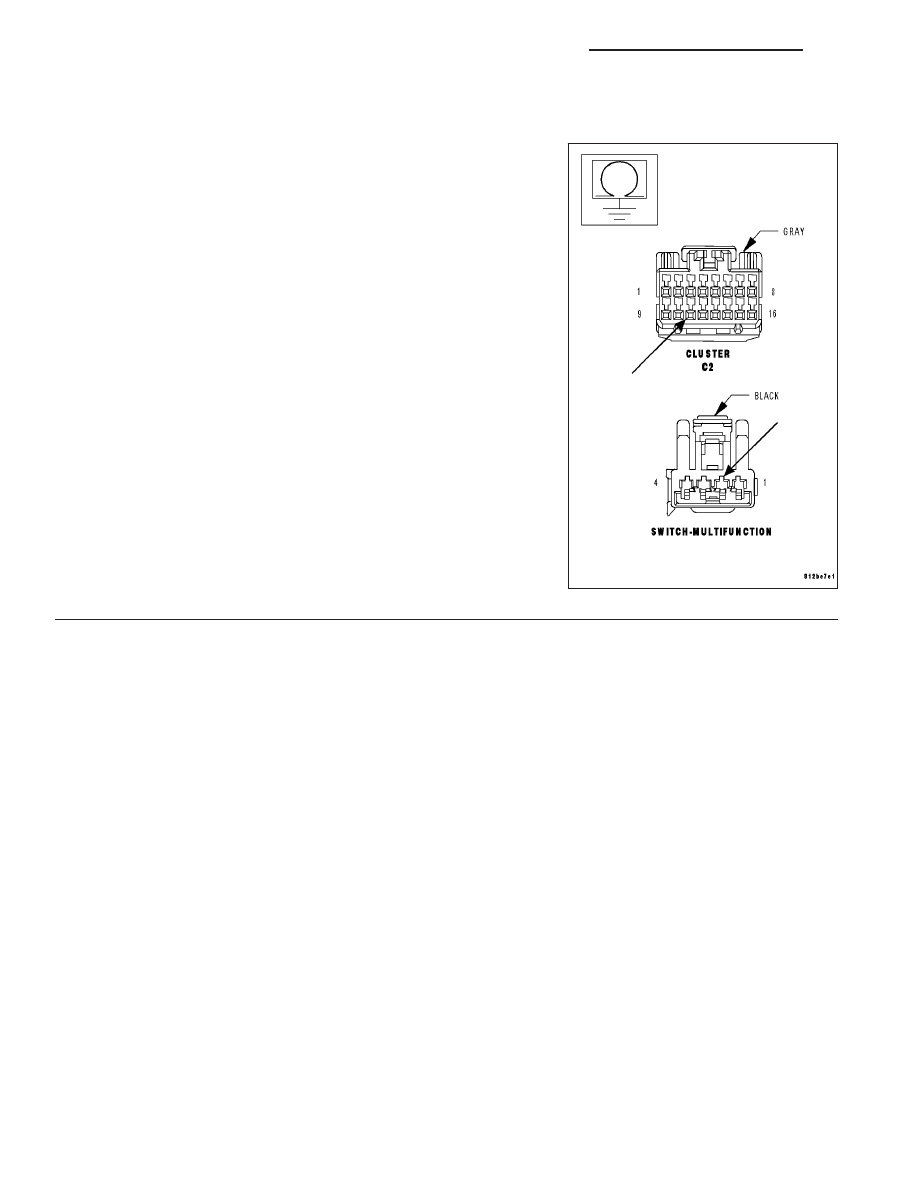

Measure the resistance of the (G902) MUX Return circuit to ground.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G902) MUX return circuit.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.

8L - 64

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B160E-TURN/HAZARD SWITCH INPUT CIRCUIT HIGH

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 65

B160E-TURN/HAZARD SWITCH INPUT CIRCUIT HIGH (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

MULTIFUNCTION SWITCH

(G902) MUX RETURN CIRCUIT

(L12) MUX INPUT CIRCUIT

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Actuate the Hazard Lamps.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B160E-TURN/HAZARD SWITCH INPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

MULTIFUNCTION SWITCH

Disconnect the Multifunction Switch connector.

Turn the ignition on.

Measure the voltage between the (G902) MUX Return circuit and (L12) Turn Signal Input MUX circuit.

Does the voltage read 0.0 volts?

Yes

>> Replace the Multifunction Switch in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3
