B160E-TURN/HAZARD SWITCH INPUT CIRCUIT HIGH (CONTINUED)

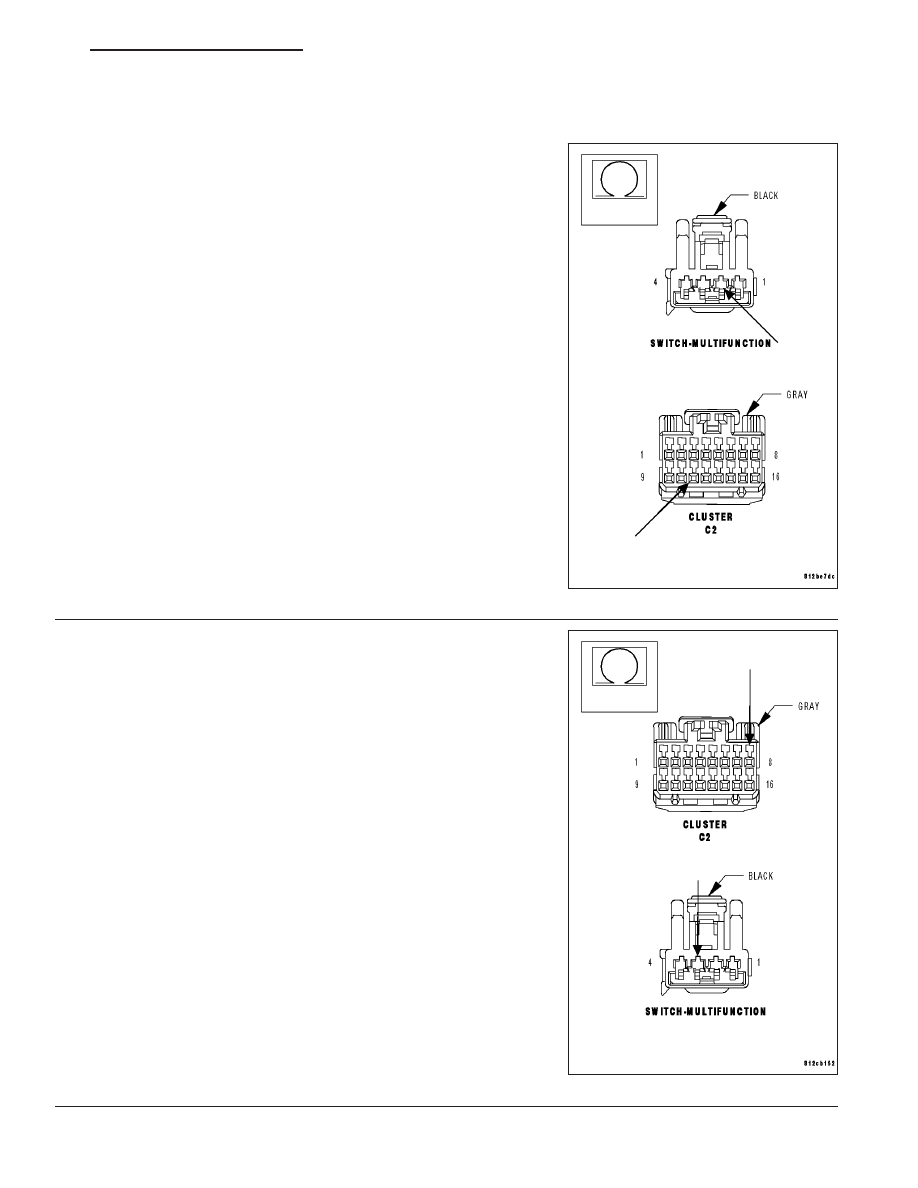

3.

(G902) MUX RETURN CIRCUIT

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the Instrument Cluster C2 connector.

Measure the resistance of the (G902) MUX Return circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (G902) MUX Return circuit.

Perform the BODY VERIFICATION TEST — VER 1.

4.

INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Multifunction Switch connector.

Disconnect the Instrument Cluster C2 connector.

Measure the resistance of the (L12) Turn Signal Input MUX circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Repair the (L12) Turn Signal Input MUX circuit.

Perform the BODY VERIFICATION TEST — VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 67

B1607-HEADLAMP SWITCH INPUT CIRCUIT LOW

8L - 68

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B1607-HEADLAMP SWITCH INPUT CIRCUIT LOW (CONTINUED)

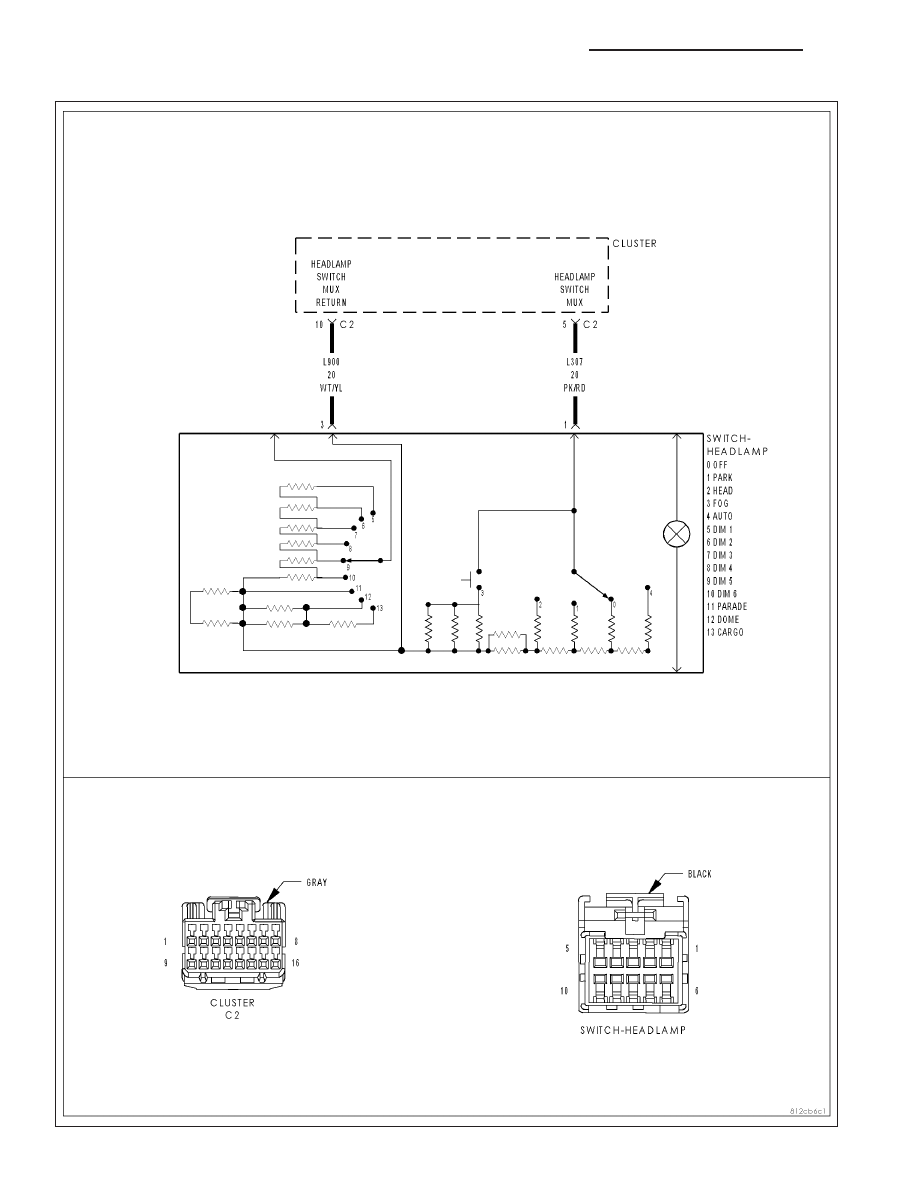

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

HEADLAMP SWITCH

(L900) MUX RETURN CIRCUIT

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all CCN DTC’s.

Turn the Headlamps on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1607-HEADLAMP SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

HEADLAMP SWITCH

Disconnect the Headlamp Switch connector.

Turn the ignition on.

Measure the voltage of the (L900) MUX Return circuit.

Does the voltage read 5.0 volts?

Yes

>> Go To 3

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Headlamp Switch in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 69

B1607-HEADLAMP SWITCH INPUT CIRCUIT LOW (CONTINUED)

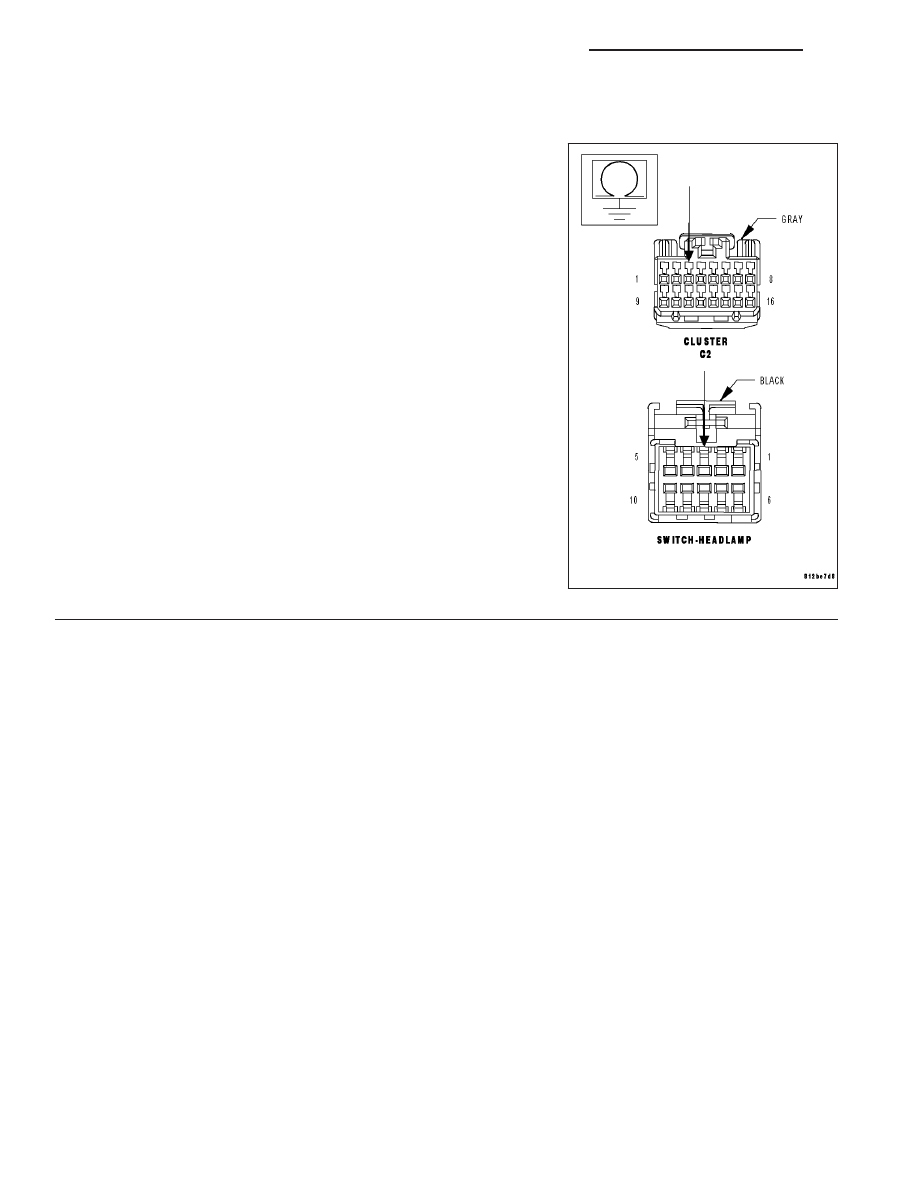

3.

(L900) MUX RETURN CIRCUIT

Turn the ignition off.

Disconnect the Headlamp Switch connector.

Disconnect the Instrument Cluster C2 connector.

Measure the resistance of the (L900) MUX Return circuit to ground.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (L900) Headlamp MUX return circuit.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1.
