B166C-LEFT TRAILER TOW LAMP CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Left Trailer Tow Relay from the MPD.

Remove the FCM from the Module Power Distribution.

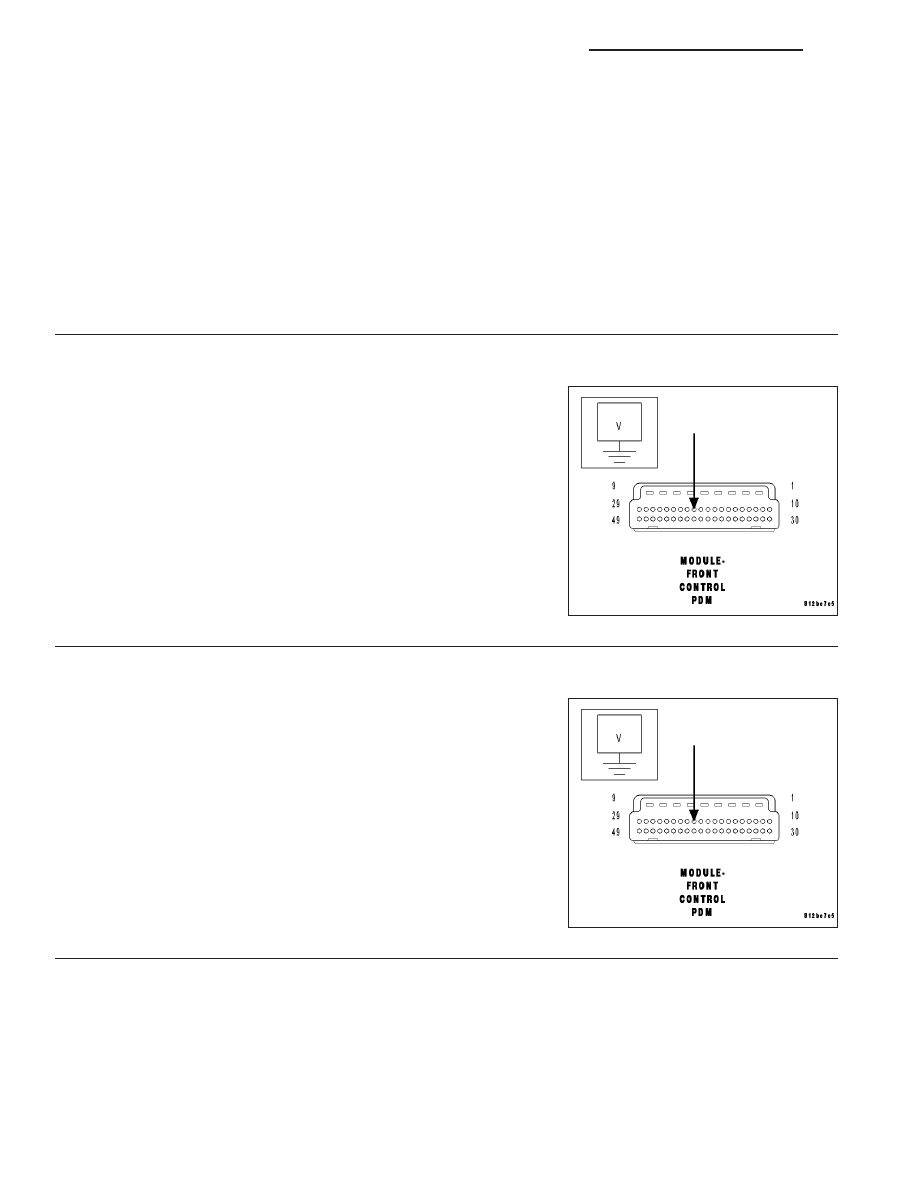

Measure the voltage of the (L655) Left Trailer Tow Relay Output circuit
and ground.

Is the voltage above 1.0 volts?

Yes

>> Replace the Module Power Distribution center in accor-

dance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Replace the Module Front Control in accordance with the

service information.

Perform the BODY VERIFICATION TEST-VER1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 55

B166F-RIGHT TRAILER TOW LAMP CONTROL CIRCUIT LOW

8L - 56

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B166F-RIGHT TRAILER TOW LAMP CONTROL CIRCUIT LOW (CONTINUED)

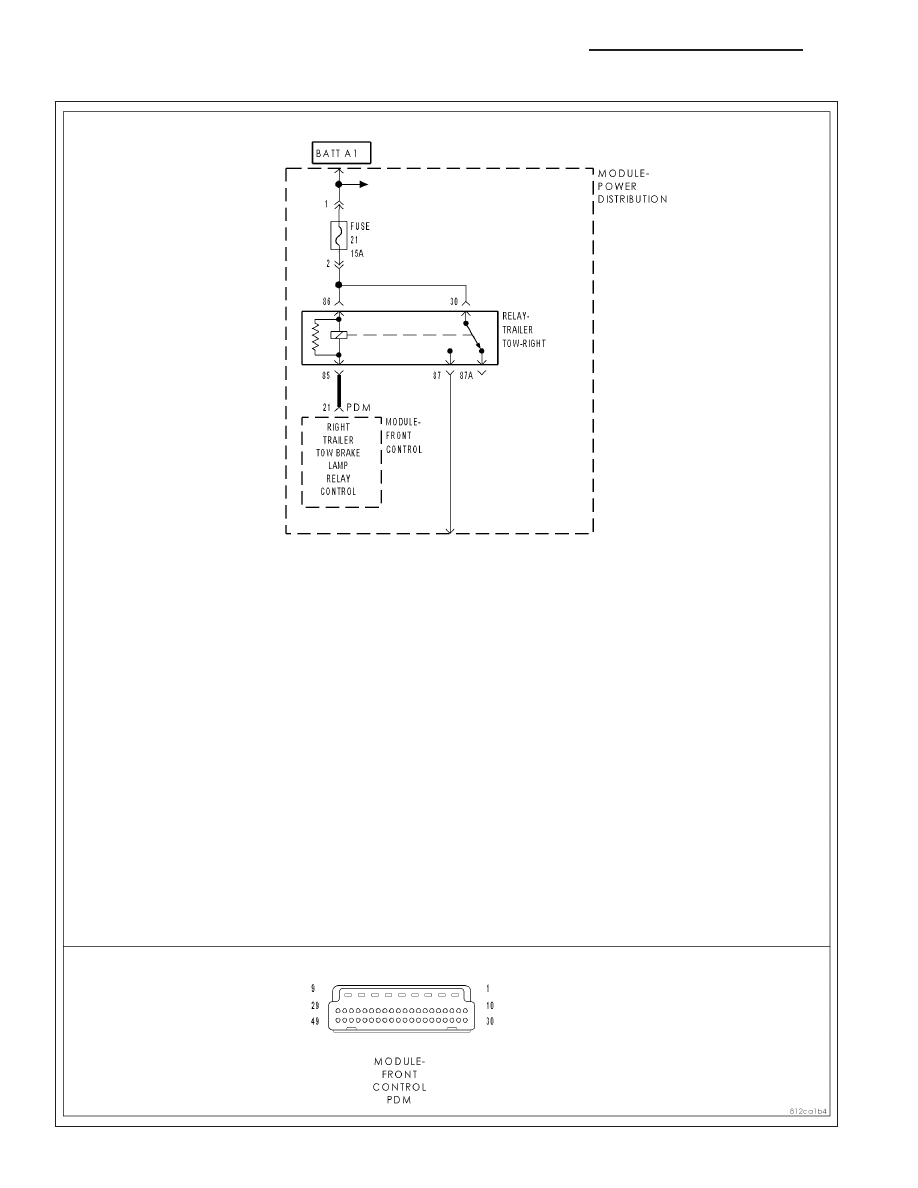

For the Exterior Lighting System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module does not detect voltage on the Trailer Tow Relay Control circuit.

Possible Causes

PDM FUSE 21

B(+) OPEN

RIGHT TRAILER TOW RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, clear all FCM DTC’s

Actuate the Trailer Tow Lamps.

With the scan tool, read DTC’s.

Does the scan tool read: B166F-RIGHT TRAILER TOW LAMP CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

PDM FUSE 21

Using a 12-volt test light connected to ground, check the PDM Fuse 21.

Does the test light illuminate and was the fuse OK?

No

>> Replace the PDM Fuse 21 if open and check for a short to ground on the Relay Output circuit or correct

the open B(+) circuit to the fuse.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

3.

OPEN FUSED B(+) TO RELAY

Remove the Trailer Tow Relay from the PDC.

Using a 12-volt test light connected to ground, check the Fused B(+) circuit at the relay connector.

Does the test light illuminate?

No

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 4

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 57

B166F-RIGHT TRAILER TOW LAMP CONTROL CIRCUIT LOW (CONTINUED)

4.

RIGHT TRAILER TOW RELAY

Install a known good relay in place of the Trailer Tow Relay.

With the scan tool erase DTC’s

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display the same DTC?

No

>> Replace the original Trailer Tow Relay.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 5

5.

(L656) TRAILER TOW RELAY CONTROL SHORTED

Remove the Right Trailer Tow Relay.

Disconnect the Front Control Module from the PDC 49 – way connec-
tor.

Measure the resistance between ground and the (L656) Trailer Tow
Relay Control circuit at the relay.

Is the resistance below 1000.0 ohms?

Yes

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

(L656) TRAILER TOW RELAY CONTROL OPEN

Measure the resistance of the (L656) Trailer Tow Relay Control circuit
from the relay connector to FCM connector.

Is the resistance below 3.0 ohms?

Yes

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.
