B166B-LEFT TRAILER TOW LAMP CONTROL CIRCUIT LOW

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 51

B166B-LEFT TRAILER TOW LAMP CONTROL CIRCUIT LOW (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Trailer Tow Lamps activated.

•

Set Condition:

•

When the FCM detects a LOW condition.

Possible Causes

(L655) TRAILER TOW CONTROL CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Trailer Tow Lamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B166B-LEFT TRAILER TOW LAMP CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

(L655) TRAILER TOW CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM PDM harness connector.

Measure the resistance between ground and the (L655) Left Trailer
Tow Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Control Module (FCM) in accordance

with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Repair the (L655) Left Trailer Tow Control circuit for a

short to ground condition.

Perform the BODY VERIFICATION TEST VER1.

8L - 52

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B166C-LEFT TRAILER TOW LAMP CONTROL CIRCUIT HIGH

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 53

B166C-LEFT TRAILER TOW LAMP CONTROL CIRCUIT HIGH (CONTINUED)

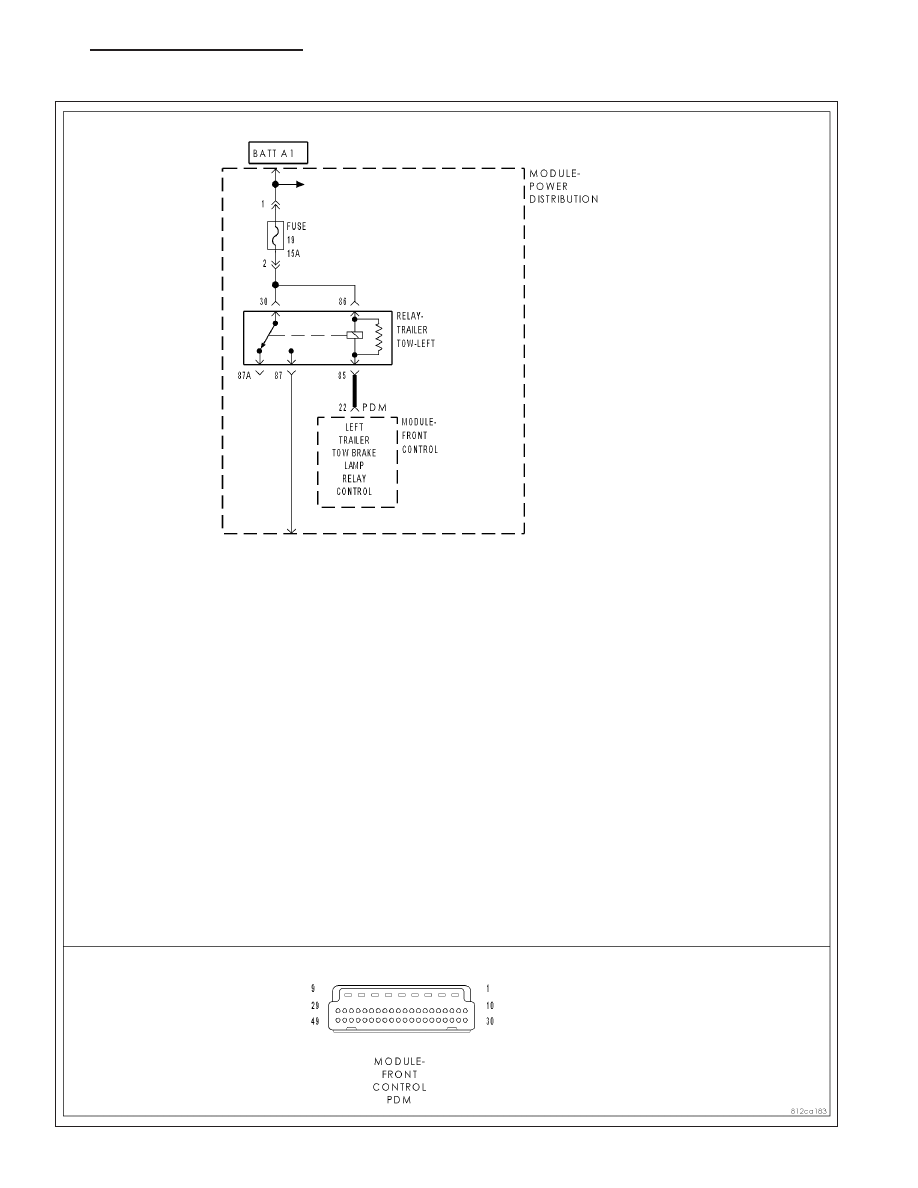

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Trailer Tow Lamps activated.

•

Set Condition:

•

When the FCM detects a LOW condition.

Possible Causes

LEFT TRAILER TOW RELAY

MODULE-POWER DISTRIBUTION

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Actuate the Trailer Tow Lamps.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B166C-LEFT TRAILER TOW LAMP CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

LEFT TRAILER TOW RELAY

Turn the ignition off.

Remove and install a known good relay in place of the Left Trailer Tow Relay.

Do the Trailer Tow Lamps operate normally?

Yes

>> Replace the Left Trailer Tow Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Go To 3
