DIAGNOSIS AND TESTING

HEATED SEAT ELEMENT

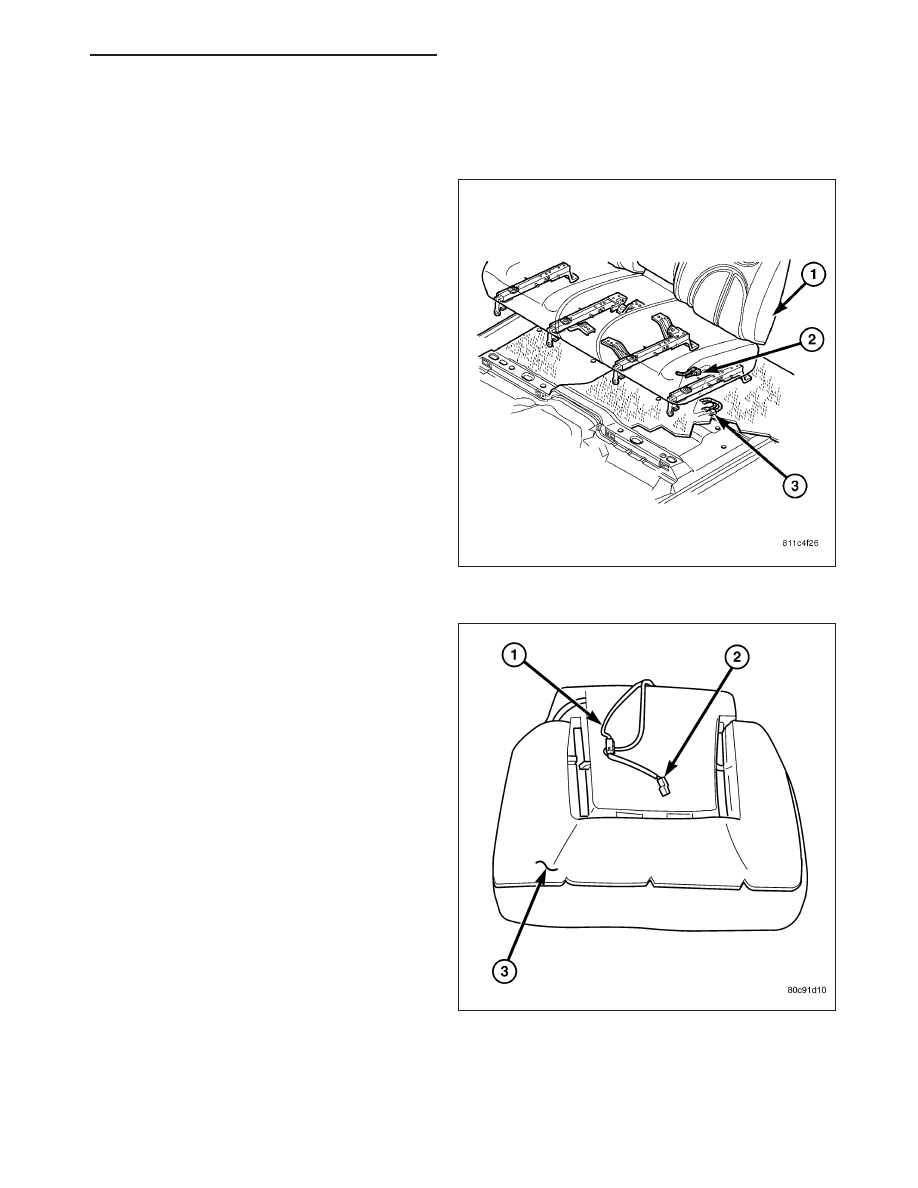

The wire harness connectors (2&3) for the heating
elements are located under the seat (1).

Note: When checking heated seat elements for
continuity, be certain to move the heating element
being checked. Moving the element, such as sit-
ting in the seat will eliminate the possibility of an
intermittent open in the element which would only
be evident if the element was in a certain position.
Failure to check the element in various positions
could result in an incomplete test.

1. Locate and disconnect the seat electrical connec-

tor.

2. Check for continuity between the circuit leading in

and out of the appropriate heated seat element.
There should be continuity (less than 6 ohms). If
OK, (Refer to 8 - ELECTRICAL/HEATED SEATS/
HEATED SEAT MODULE - DIAGNOSIS AND
TESTING). If not OK, replace the heated seat
element.

REMOVAL

Do not remove the OEM heating elements (3) from
the seat or seat back cushions. The original element
is permanently attached and cannot be removed with-
out permanent damage. The replacement heating ele-
ment is designed to be applied directly on the seat
cushion.

1. Disconnect and isolate the negative battery cable.

2. Remove the appropriate seat cushion or seat back

trim cover.(Refer to 23 - BODY/SEATS/SEAT
BACK CUSHION / COVER - REMOVAL).

3. Disconnect the inoperative heated seat cushion or

seat back element electrical connectors (2).

4. Locate the wires leading from the inoperative heat-

ing element and cut them off flush with the edge of
the original heating element.

HB

HEATED SEATS - SERVICE INFORMATION

8G - 91

INSTALLATION

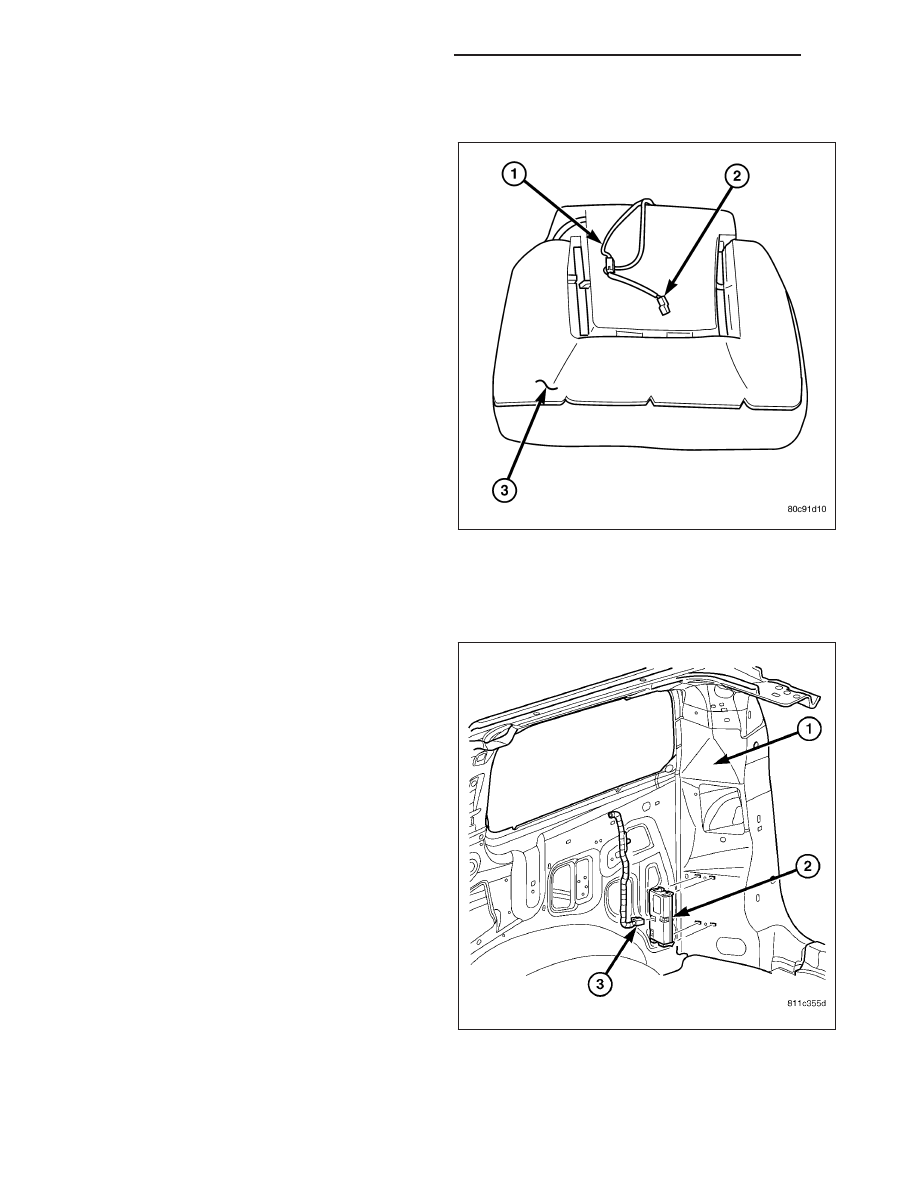

1. Peel off the adhesive backing on the back of the

replacement heating element and stick directly on
the foam cushion or directly on top of the original
heating element.

CAUTION: During the installation of the replace-
ment heating element, be careful not to fold or
crease the element assembly. Folds or creases
will cause premature failure.

2. Connect the new heating element electrical con-

nectors (1&2).

3. Connect the battery negative cable.

4. Verify heated seat system operation.

5. Install the appropriate seat cushion or seat back

trim cover. Make certain the seat wire harness is
correctly routed through the seat and seat back.
The excess wire between the cushion and back
elements should be securely tucked between the
rear of the cushion foam and the rear carpet flap of
the trim cover.

MODULE-HEATED SEAT

DESCRIPTION

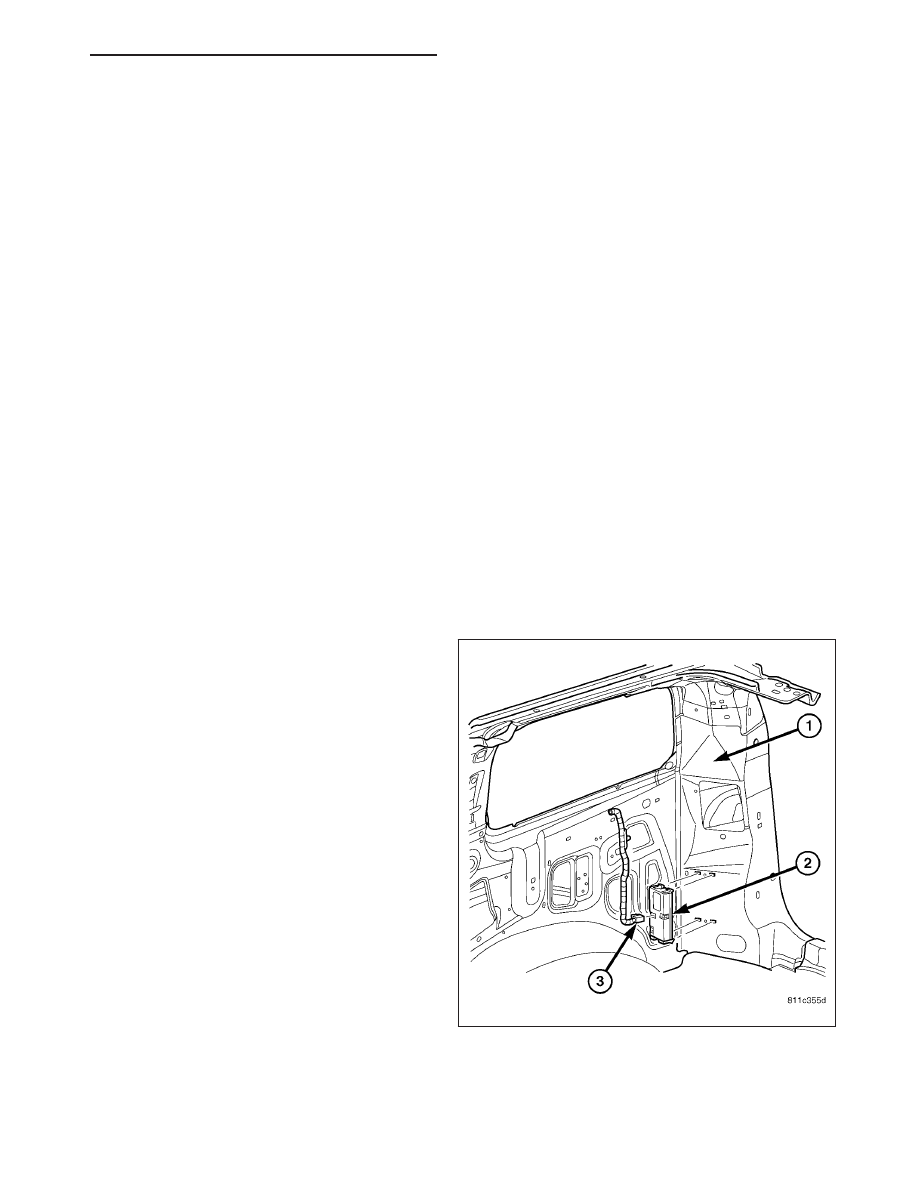

The heated seat module (2) is located behind the right
rear D-pillar trim (1). The heated seat module has a
single electrical connector (3).

The

heated

seat

module

is

an

microprocessor

designed to use CAN bus messages from the cluster
Cabin compartment Node (CCN) to operate the
heated seat elements in both front seats.

8G - 92

HEATED SEATS - SERVICE INFORMATION

HB

OPERATION

The heated seat module operates on fused battery current received from the ignition switch. The module is
grounded at all times through a ground lug on the right rear D-pillar. Inputs to the module include CAN bus mes-
sages and standard hardwired 12volt power and ground. In response to those inputs the heated seat module con-
trols the battery current to the heated seat elements.

When a heated seat switch CAN bus signal is received by the heated seat module, the module energizes the
selected heated seat element. The Low heat set point is about 38C (100.4°F), and the High heat set point is about
42C (107.6°F).

If the heated seat module detects a heated seat element OPEN or SHORT circuit, it will record and store an diag-
nostic trouble code (DTC).

DIAGNOSIS AND TESTING

HEATED SEAT MODULE

1. Test the appropriate heated seat element (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT ELEMENT

- DIAGNOSIS AND TESTING).

2. Test the appropriate heated seat switch.

3. Using a voltmeter, backprobe the heated seat module connector, do not disconnect. Check for voltage at the

appropriate pin cavities. 12v should be present. If OK go to Step 4, if Not, repair the open or shorted voltage
supply circuit as required.

4. Using a ohmmeter, backprobe the appropriate heated seat module connector, do not disconnect. Check for

proper continuity to ground on the ground pin cavities. Continuity should be present. If OK test the Cabin com-
partment Node (CCN) cluster using a scan tool for proper heated seat system function. If Not OK, Repair the
open or shorted ground circuit as required.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Open the liftgate and remove the upper D-pillar

trim (1) from the vehicle. (Refer to 23 - BODY/IN-
TERIOR/D-PILLAR TRIM - REMOVAL).

3. Remove the lower D-pillar trim (2) from the vehicle.

(Refer to 23 - BODY/INTERIOR/D-PILLAR TRIM -
REMOVAL).

4. Disconnect the wire harness connector from the

back of the heated seat module (2).

5. Unsnap the heated seat module (2) from the D-pil-

lar (1).

6. Remove the heated seat module (2) from the

vehicle.

HB

HEATED SEATS - SERVICE INFORMATION

8G - 93

INSTALLATION

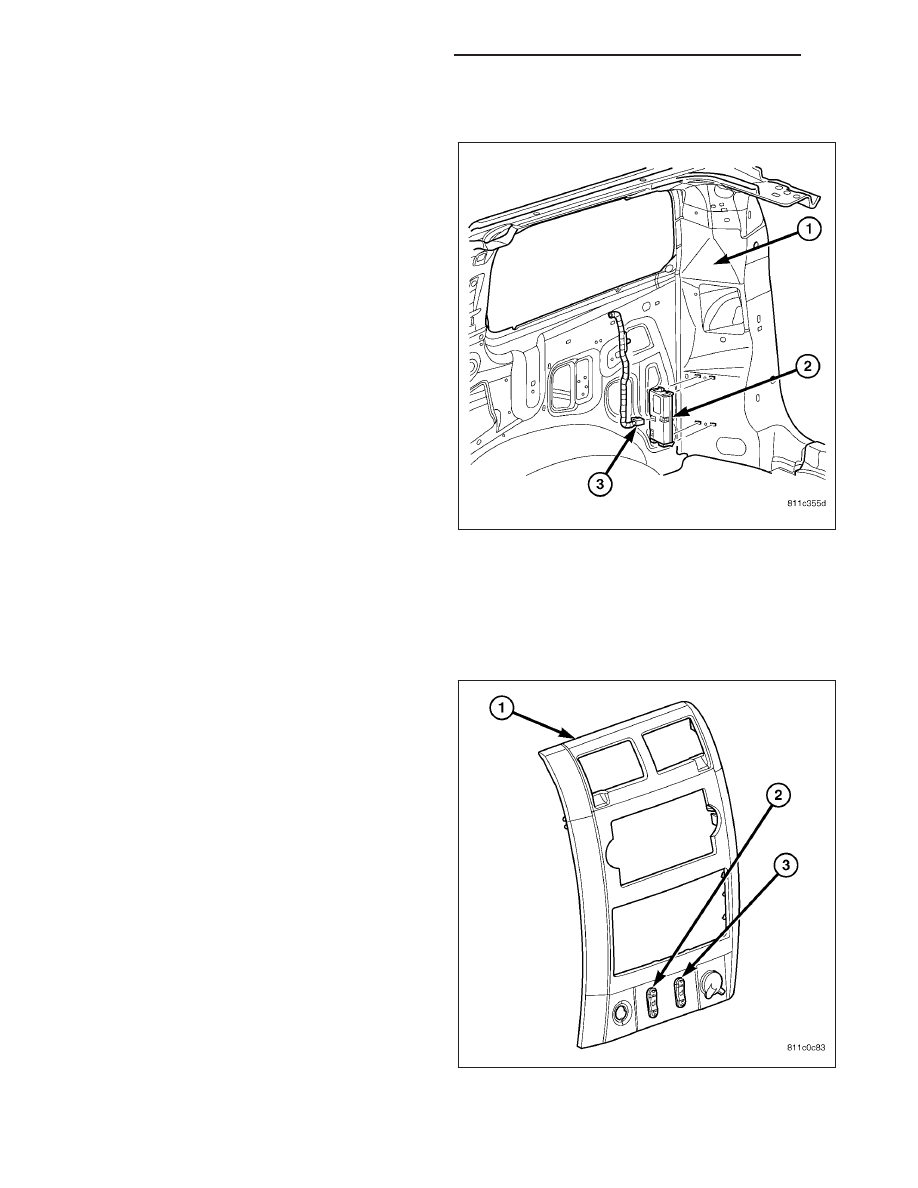

1. Install the heated seat module on the D-pillar (1).

2. Connect the wire harness connector (3) to the

heated seat module (2).

3. Reconnect the negative battery cable.

4. Check for proper heated seat system operation.

5. Install the upper and lower D-pillar trim to the vehi-

cle. (Refer to 23 - BODY/INTERIOR/D-PILLAR
TRIM - INSTALLATION).

6. Connect the battery negative cable.

SWITCH-HEATED SEAT

DESCRIPTION

HEATED SEAT SWITCH

The heated seat switches are both mounted in the
instrument panel. The two switches are snapped into
mounting holes in the instrument panel center bezel
(1). The two heated seat switches (2) and (3) are
identical in appearance and construction, except for
the location of a keyway in the connector receptacle
on the back of each switch. The instrument panel wire
harness connectors for the heated seat switches are
keyed to match the connector receptacles so that the
two heated seat switches can only be connected to
the proper heated seat.
