10. Carefully remove the foam seal (1) from the

flange on the HVAC housing (2). If the seal is
deformed or damaged, it must be replaced.

11. Remove the screw (3) that secures the heater

core tube retaining bracket (4) to the top of the
HVAC housing.

12. Remove the heater core tube retaining bracket

from the HVAC housing.

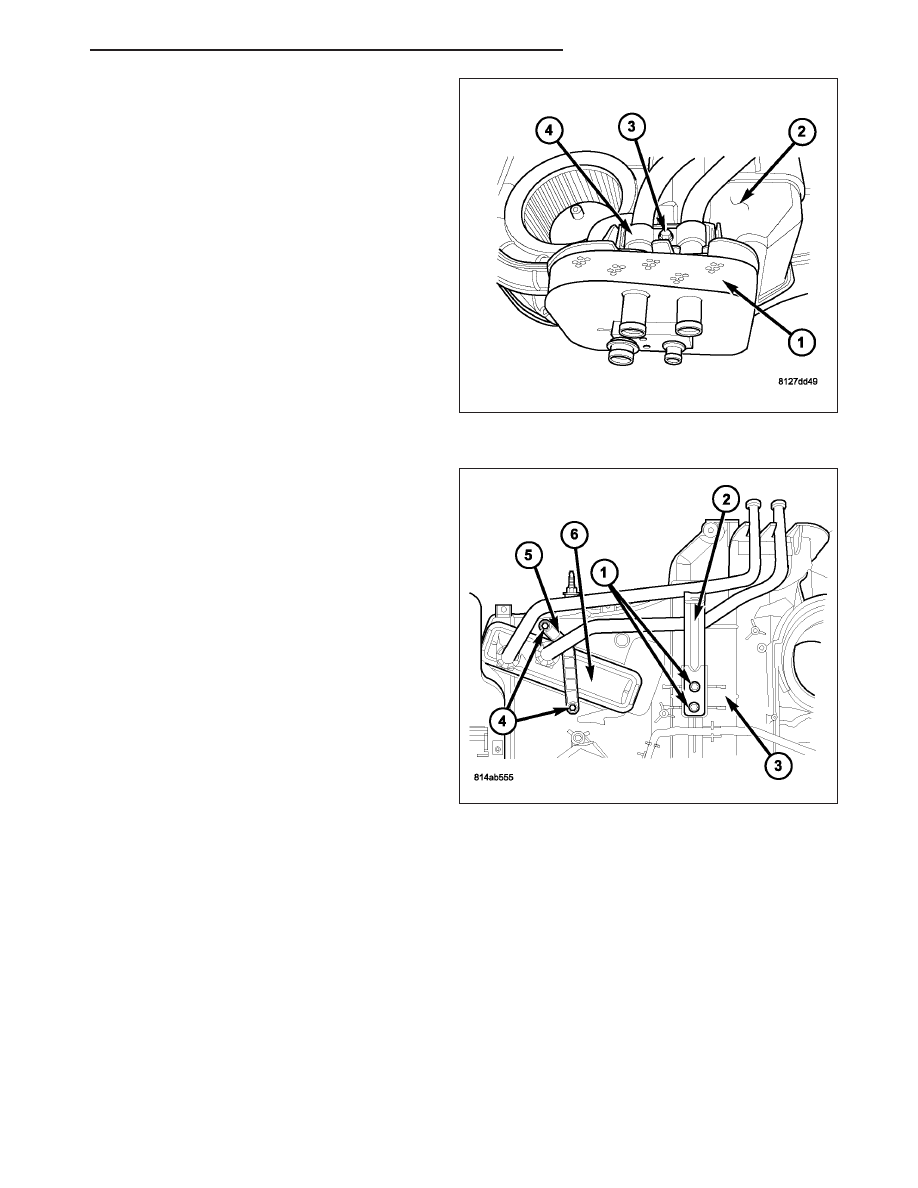

13. Remove the two screws (1) that secure the HVAC

housing retaining bracket (2) to the top of the
HVAC housing (3).

14. Remove the HVAC housing retaining bracket from

the HVAC housing.

15. Remove the two screws (4) that secure the heater

core retaining bracket (5) to the top of the HVAC
housing.

16. Carefully remove the heater core (6) from the

HVAC housing.

HB

DISTRIBUTION - FRONT

24 - 393

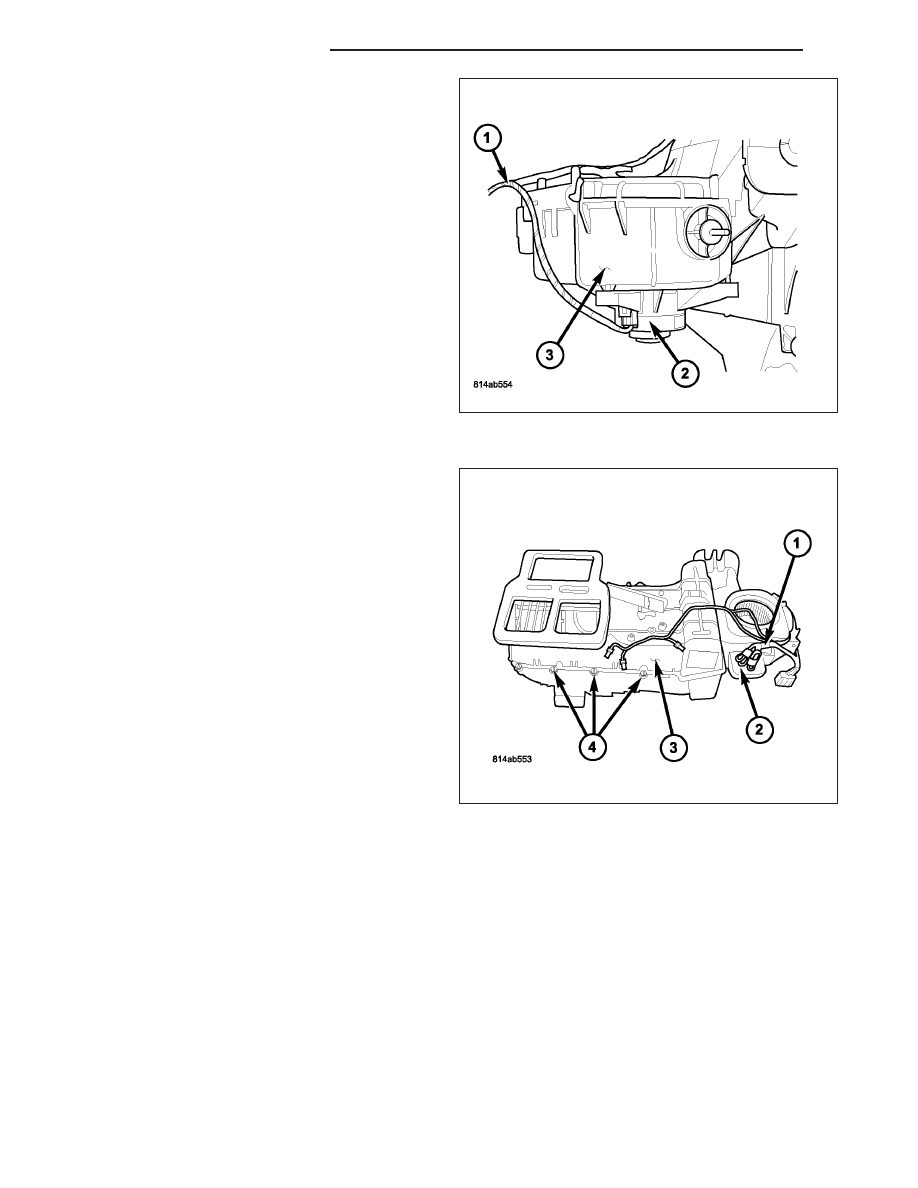

17. Disconnect the HVAC wiring harness (1) from the

blower motor (2).

18. Remove the blower motor from the HVAC housing

(3) (Refer to 24 - HEATING & AIR CONDITION-
ING/DISTRIBUTION - FRONT/MOTOR-BLOWER
- REMOVAL).

19. Remove

the

evaporator

temperature

sensor

(Refer to 24 - HEATING & AIR CONDITIONING/
CONTROLS - FRONT/SENSOR-EVAPORATOR
TEMPERATURE - REMOVAL).

20. Disconnect the HVAC wiring harness (1) from the

blower motor resistor or power module (2),
depending on application.

21. If necessary, remove the blower motor resistor or

power module, depending on application (Refer to
24 - HEATING & AIR CONDITIONING/CON-
TROLS - FRONT/RESISTOR-BLOWER MOTOR -
REMOVAL) or (Refer to 24 - HEATING & AIR
CONDITIONING/CONTROLS - FRONT/MODULE-
POWER-BLOWER MOTOR - REMOVAL).

22. Remove the HVAC wiring harness from the HVAC

housing (3).

23. Remove the screws (4) that secure the two halves

of the HVAC housing together.

24. Separate the two halves of the HVAC housing.

25. If necessary, remove the mode-air doors from the

upper half of the HVAC housing.

24 - 394

DISTRIBUTION - FRONT

HB

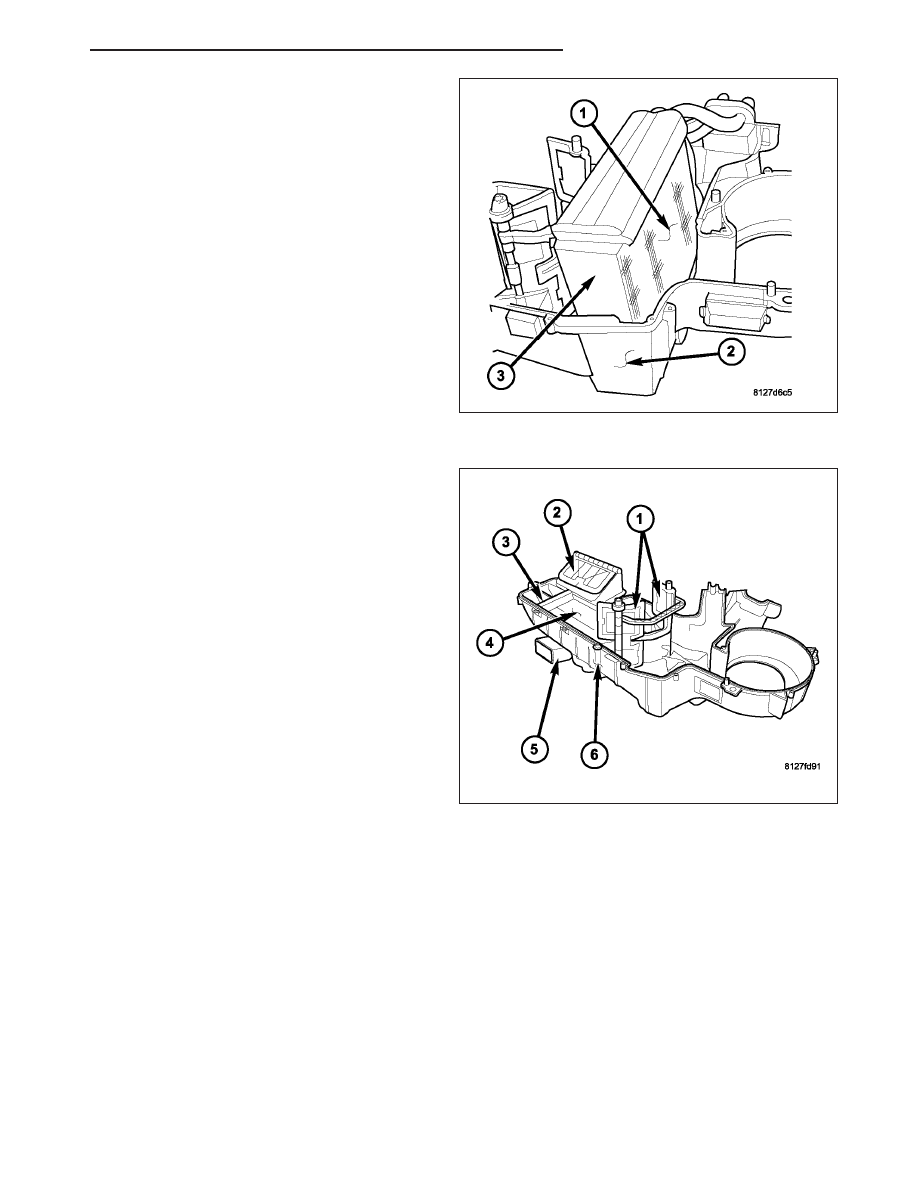

26. Carefully lift the A/C evaporator (1) and insulator

(3) out of the top of the HVAC housing (2).

27. Remove the blend-air doors and linkage (1),

mode-air door (2), baffle (3) and the duct plate (4)
from the lower half of the HVAC housing (6).

28. If necessary, remove the floor distribution duct (5)

from the HVAC housing (Refer to 24 - HEATING
& AIR CONDITIONING/DISTRIBUTION - FRONT/
DUCTS-FLOOR DISTRIBUTION - REMOVAL).

HB

DISTRIBUTION - FRONT

24 - 395

ASSEMBLY

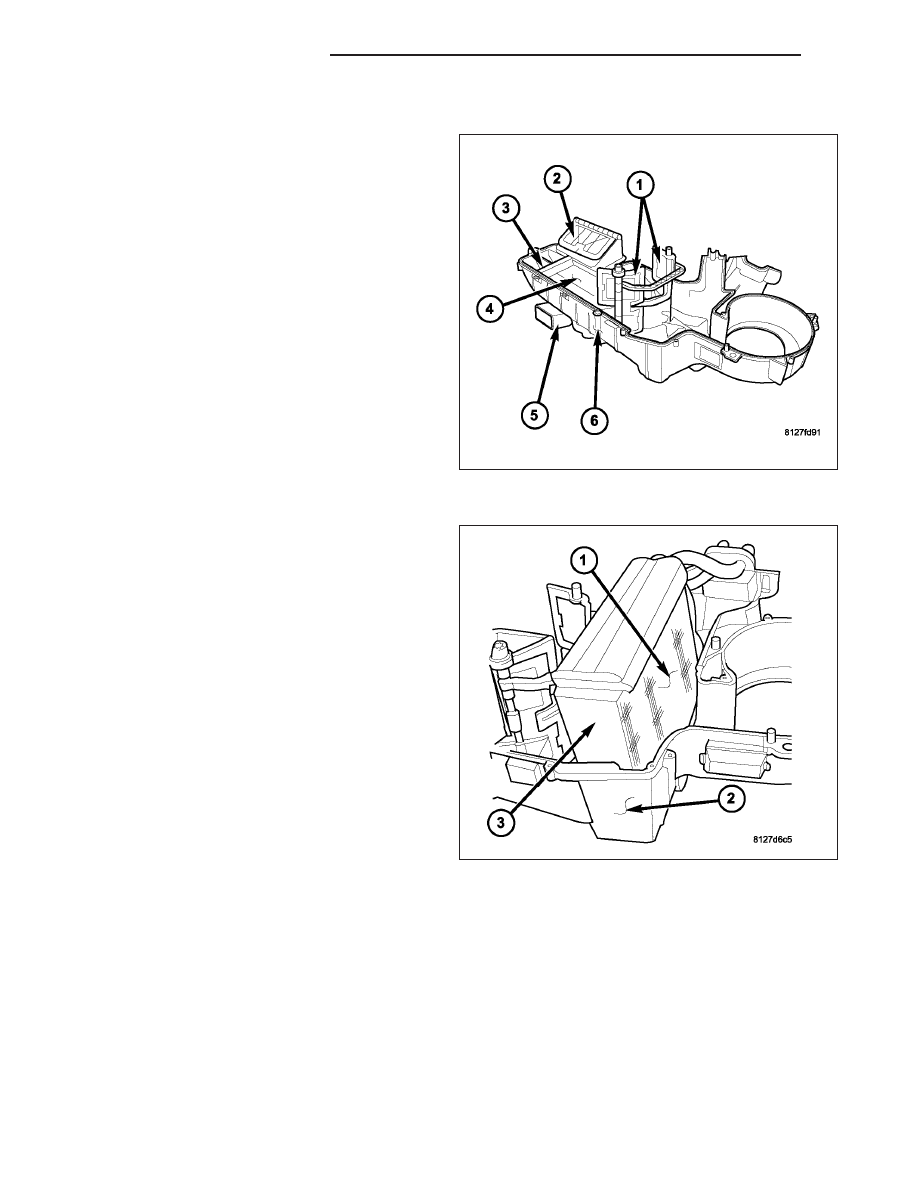

1. If removed, install the floor distribution duct (5) to

the HVAC housing (6) (Refer to 24 - HEATING &
AIR CONDITIONING/DISTRIBUTION - FRONT/
DUCTS-FLOOR DISTRIBUTION - INSTALLATION).

2. Install the blend-air doors and linkage (1), mode-air

door (2), baffle (3) and the duct plate (4) into the
lower half of the HVAC housing.

3. Install the A/C evaporator (1) into the lower half of

the HVAC housing (2). Make sure that the evapo-
rator drain is clean and unrestricted and that the
evaporator insulator (3) is properly installed.
